前言智能調光，點亮視界

在智能照明、便攜設備、安防監控等領域的快速發展中，LED以其高效、長壽、環保的特性成為主流光源。而LED的性能發揮，離不開一顆“心臟”——LED驅動芯片。它不僅決定了LED的亮度、效率和穩定性，更直接影響整個系統的體積、功耗與可靠性。今天，我們向您推薦一款在性能、尺寸與智能控制上取得卓越革新性產品——BCT3421。

BCT3421產品介紹

BCT3421采用DC - DC降壓恒流架構，能夠提供高達1A的輸出電流，完美適配中高功率LED照明需求。其輸入電壓范圍覆蓋3.0V至5.5V，可直接兼容單節鋰離子電池的電壓輸出。與此同時，BCT3421采用了0.1V的FB電壓設計，搭配1.35Mhz開關頻率，效率提升至90%以上。高頻特性可適配小電感與小型陶瓷電容，大幅精簡外圍元件，節省PCB空間。在安防監控、智能手電、穿戴設備及便攜式照明產品中已實現廣泛應用，助力終端實現高效、穩定、小型化的光學設計目標。

BCT3421關鍵參數

BCT3421核心優勢

1.EN使能與調光二合一

EN引腳是一個多功能引腳，相對FB端調光節省了外圍元件：

使能控制：EN拉高（>1.2V）使能芯片，拉低（<0.4V）或浮空（內部下拉）進入關斷模式，此時靜態電流僅3.5μA（典型值），完美滿足電池設備的待機功耗要求。

PWM調光接口：EN直接輸入PWM信號即可實現模擬調光。

BCT3421和BCT3401調光工作原理對比:

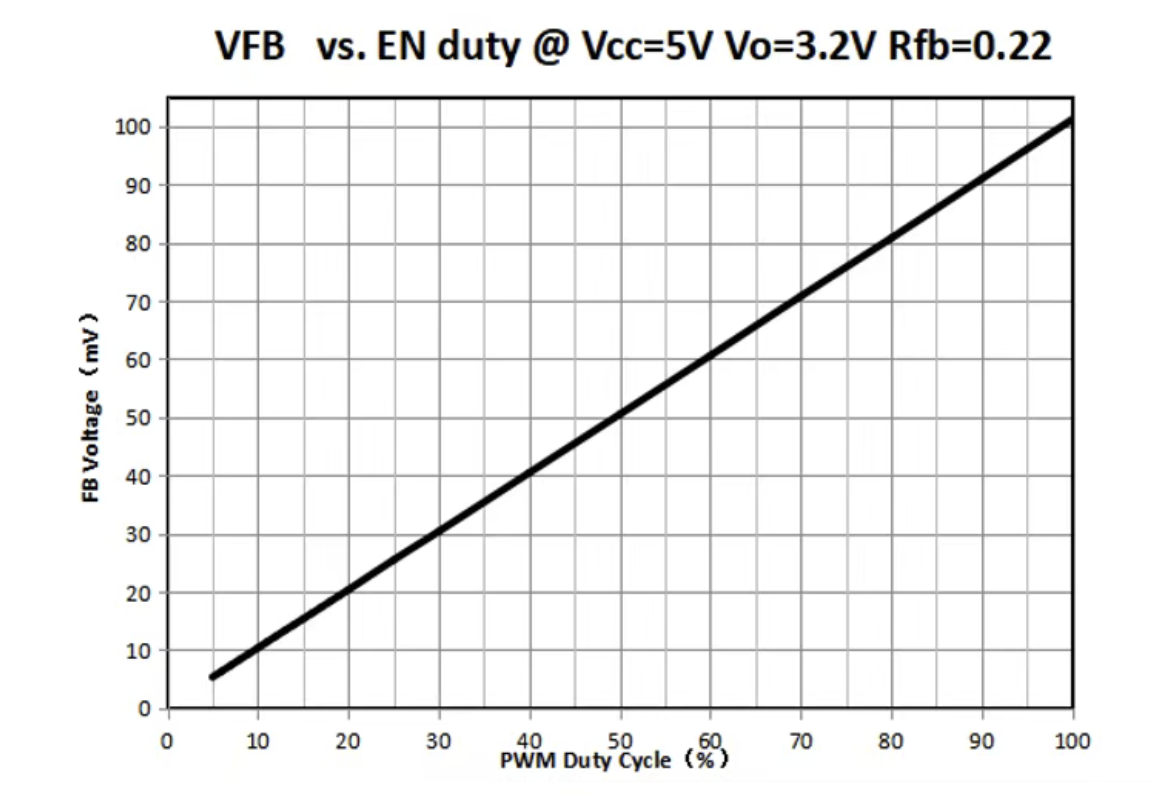

BCT3421 EN調光

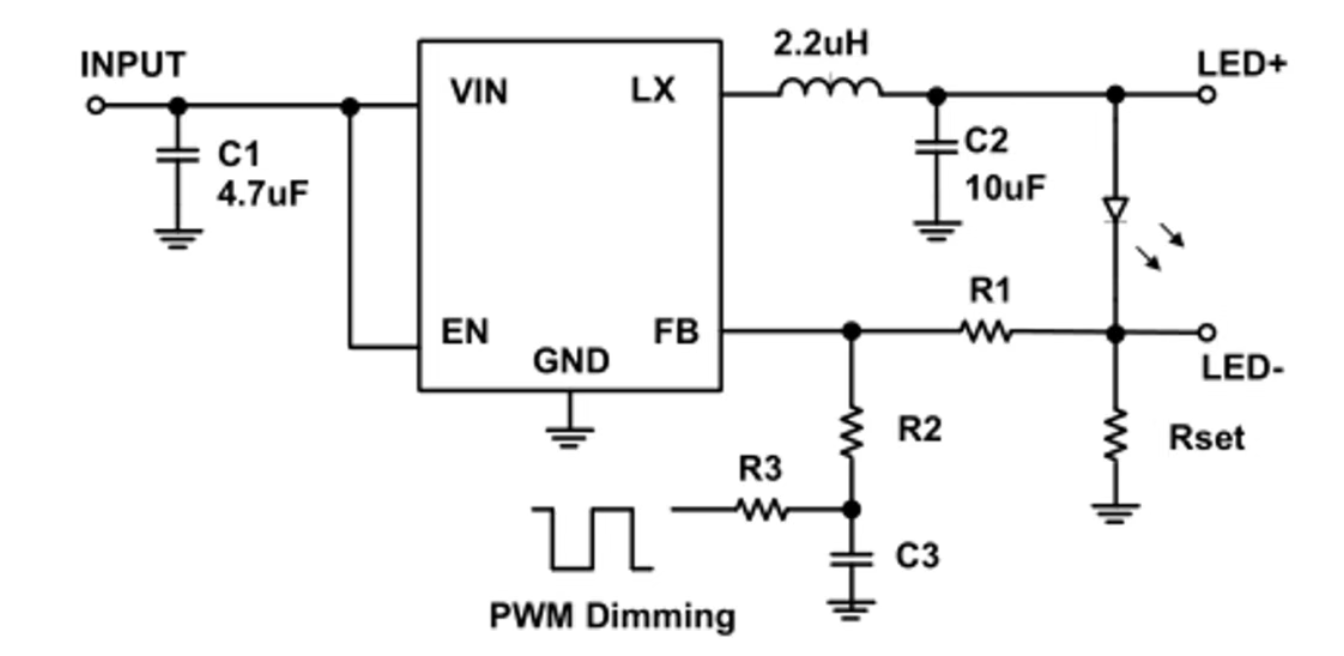

BCT3421/BCT3401 FB調光

2.調光精度高達3%

BCT3421具備業內領先的±3%超高精度電流調節能力，確保了LED亮度輸出高度穩定、一致，從根本上消除了肉眼可見的亮度波動，為高端應用提供可靠的性能基石。

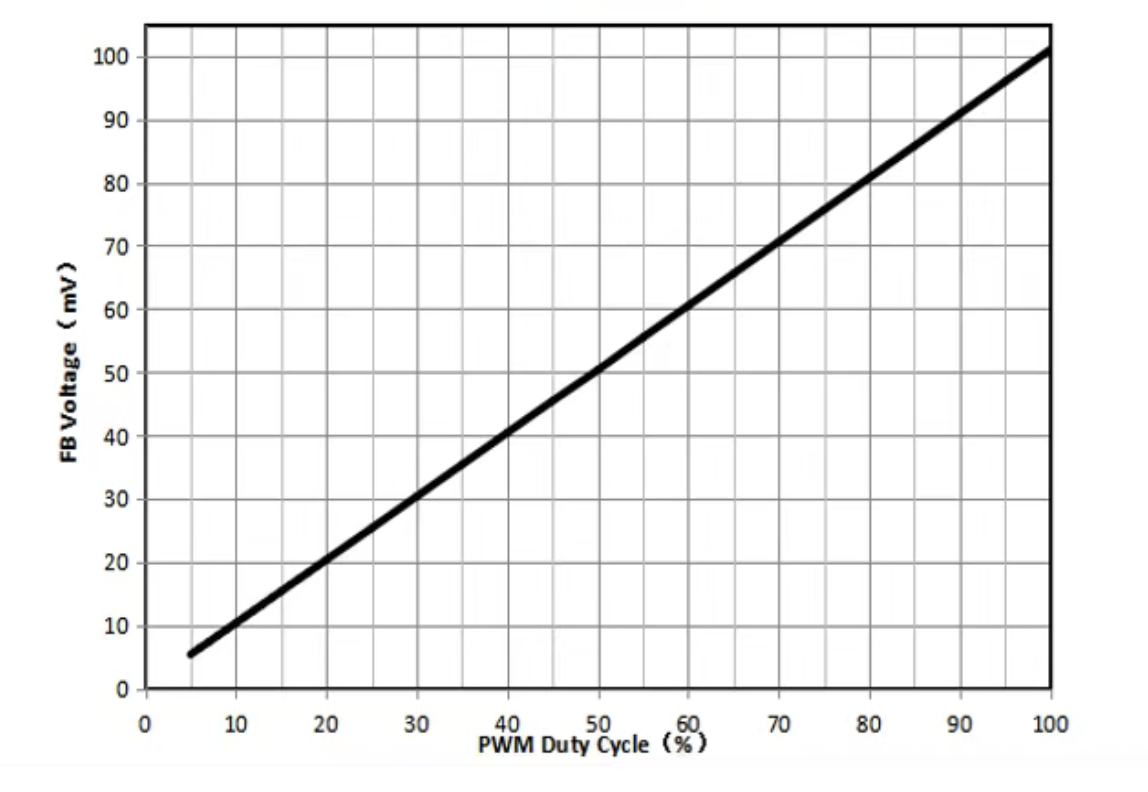

3.最低調光亮度達5%，亮度變化線性平滑

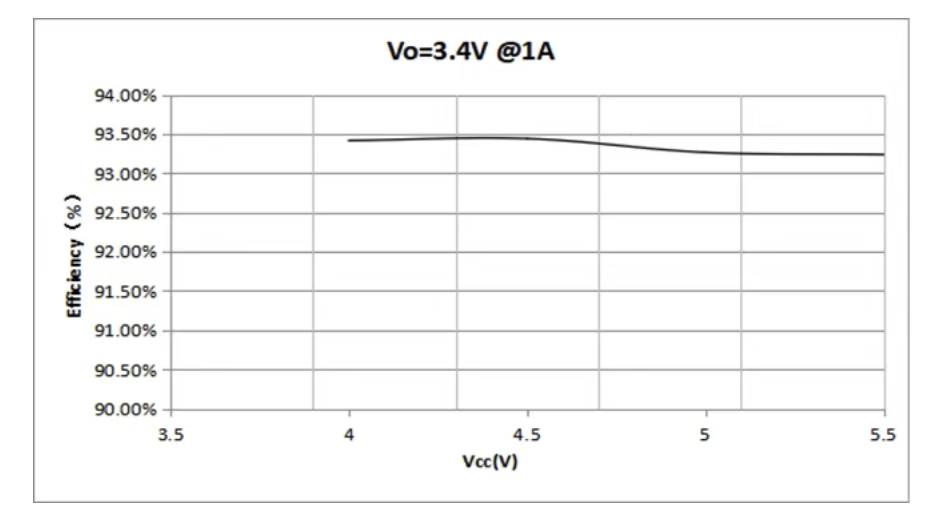

4.極致高效，續航無憂，效率高達93%

5.全副武裝，堅如磐石的保護機制

BCT3421內置了全面的保護功能，LED開路、短路保護、輸入欠壓鎖定、輸入過壓保護、過溫保護、內部軟啟動，確保了系統在各種異常情況下安全可靠。

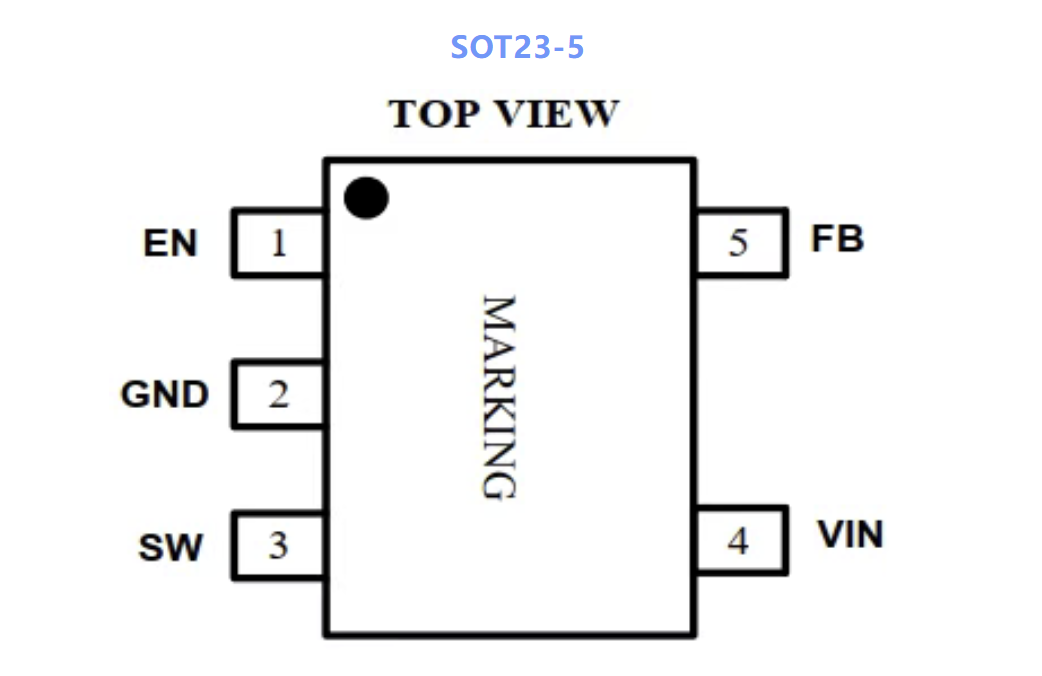

BCT3421管腳分布圖

SOT23-5

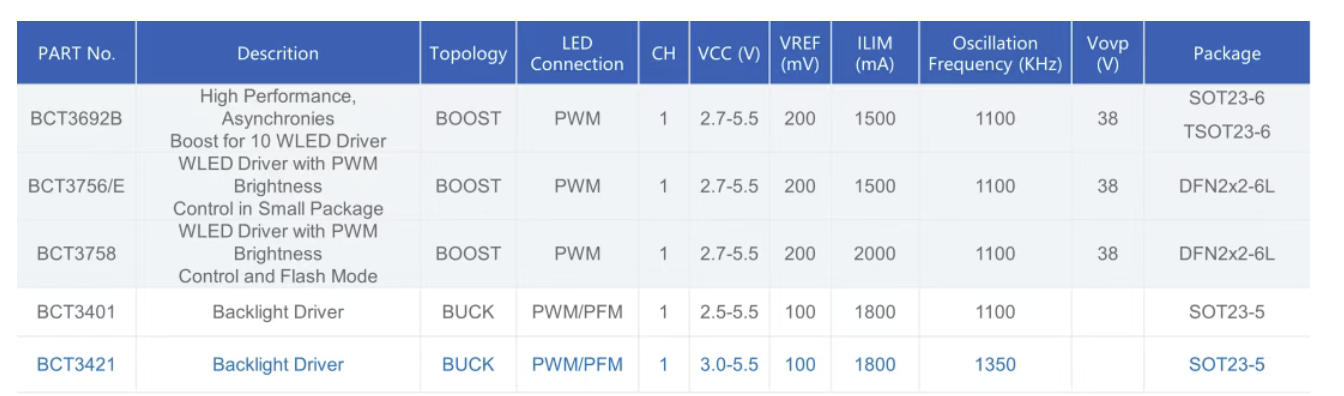

Broadchip串聯背光芯片家族

BROADCHIP廣芯電子BCT授權代理分銷075582574660 82542001提供原廠技術支持方案支持~
