PSD（位置敏感探測器）太陽敏感器作為微小衛星姿態控制系統的核心部件，其測量精度直接決定衛星在軌姿態控制的穩定性。為PSD 太陽敏感器性能是否滿足設計指標 ——120° 圓錐形視場、入射角精度<0.5°、方位角精度< 1°。本文基于紫創測控luminbox太陽光模擬器搭建測試系統，通過模擬太空太陽輻照環境，對敏感器的入射角和方位角測量精度進行系統性測試，為后續標定優化提供可靠數據支撐。

測試系統組成

luminbox

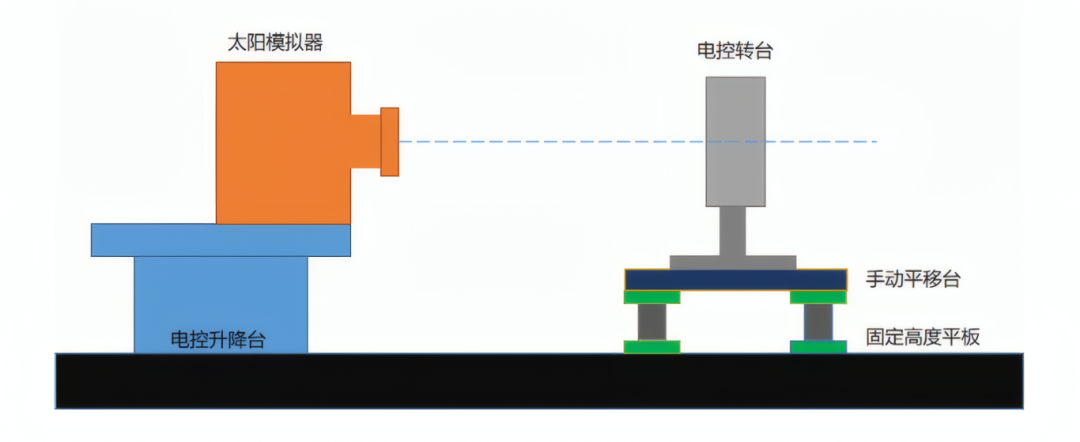

太陽敏感器測試系統示意圖

PSD太陽敏感器的測試系統主要包括太陽光模擬器、雙軸電動轉臺、步進電機控制器、電控升降臺、手動平移臺、固定高度平板、直流電源、PC機、USB-I2C適配器等設備。太陽光模擬器是該系統的核心光源，采用氙燈配合光學濾光片，能夠模擬AM0標準的太陽光譜，輸出穩定的1370 W/m2輻照強度，符合國際IEC60904和ASTM E927標準。其光強輸出穩定、光照均勻，確保測試結果的可重復性與可靠性。

測試原理

luminbox

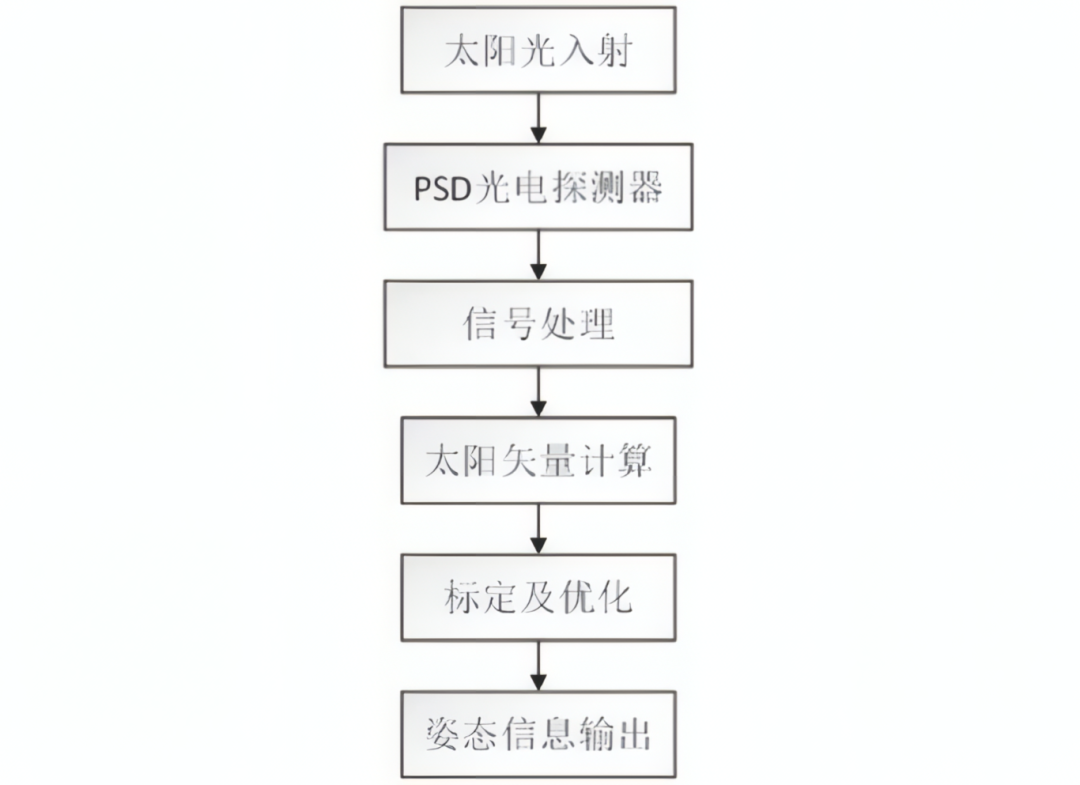

PSD太陽敏感器原理框圖

通過步進電機控制器驅動雙軸電動轉臺繞x、y 軸按預設步長旋轉，模擬不同姿態下太陽入射角與方位角的理論值。太陽光模擬器發出平行光束照射太陽敏感器，PSD 光電探測器將太陽光斑位置轉換為四路電流信號，經放大、濾波及模數轉換后輸出電壓值。根據電壓信號計算光斑重心位置，進而推導太陽入射角與方位角實際測量值，對比理論值與測量值的偏差，實現敏感器精度驗證。

測試流程詳解

luminbox

1.設備校準與安裝：調節電控升降臺，使太陽光模擬器光束中心軸線與雙軸電動轉臺中心軸線重合，保證入射光線垂直于轉臺臺面；將PSD 太陽敏感器通過轉接板固定在轉臺臺面中心，確保安裝牢固無松動。

2.太陽光模擬器預熱：打開太陽光模擬器，預熱0.5 小時，待輸出功率穩定后，用光功率計確認輻照強度維持在1370W/m2（AM0 標準）左右。

3.姿態測試點設置：考慮太陽敏感器視場FOV為120° 圓錐形視場，設定轉臺旋轉步長為3°。轉臺繞x 軸從 - 60° 旋轉至 + 60°，每旋轉一個角度點，y 軸同步從 - 60° 旋轉至 + 60°（或反向旋轉），，共采集2000組數據。，轉臺旋轉角度可直接換算為入射角與方位角理論值。

4.數據讀取與計算：讀取各測試點太陽敏感器的四路輸出電壓并取平均值，計算出各姿態測試點方位角、入射角的測量值；

6.誤差分析：將計算出的測量值、與轉臺姿態測試點方位角、入射角的理論值相比較，計算出太陽敏感器在各姿態測試點入射角的測試誤差；

7.精度驗證：繪制誤差隨入射角變化的散點圖，計算誤差平均值與標準差，判斷太陽敏感器測量精度是否滿足設計要求。

測試結果的應用

luminbox

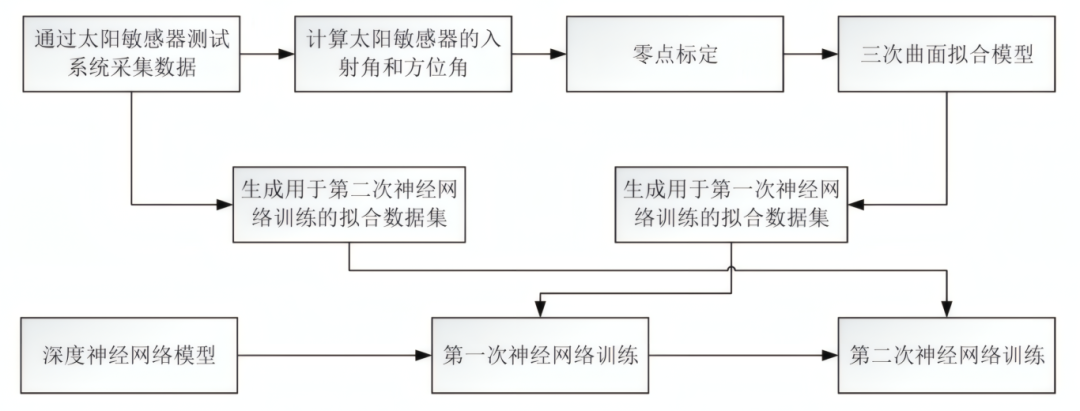

太陽敏感器標定及優化流程圖

通過該測試系統獲得的實驗數據，可用于太陽敏感器的誤差建模、標定和優化。在研究中，基于這些數據可開展零點標定、三次曲面擬合以及深度神經網絡優化，最終能使太陽敏感器的入射角精度達到0.5°以內（3σ），方位角精度達到1°以內（3σ），顯著提升傳感器的實際性能。

綜上，本測試基于太陽光模擬器構建標準化測試系統，精準復現太空太陽輻照環境，通過多姿態、大樣本測試，有效驗證了微小衛星PSD 太陽敏感器的性能。測試數據為零點標定、三次曲面擬合及深度神經網絡優化提供了可靠支撐，助力PSD 太陽敏感器達成設計精度指標。

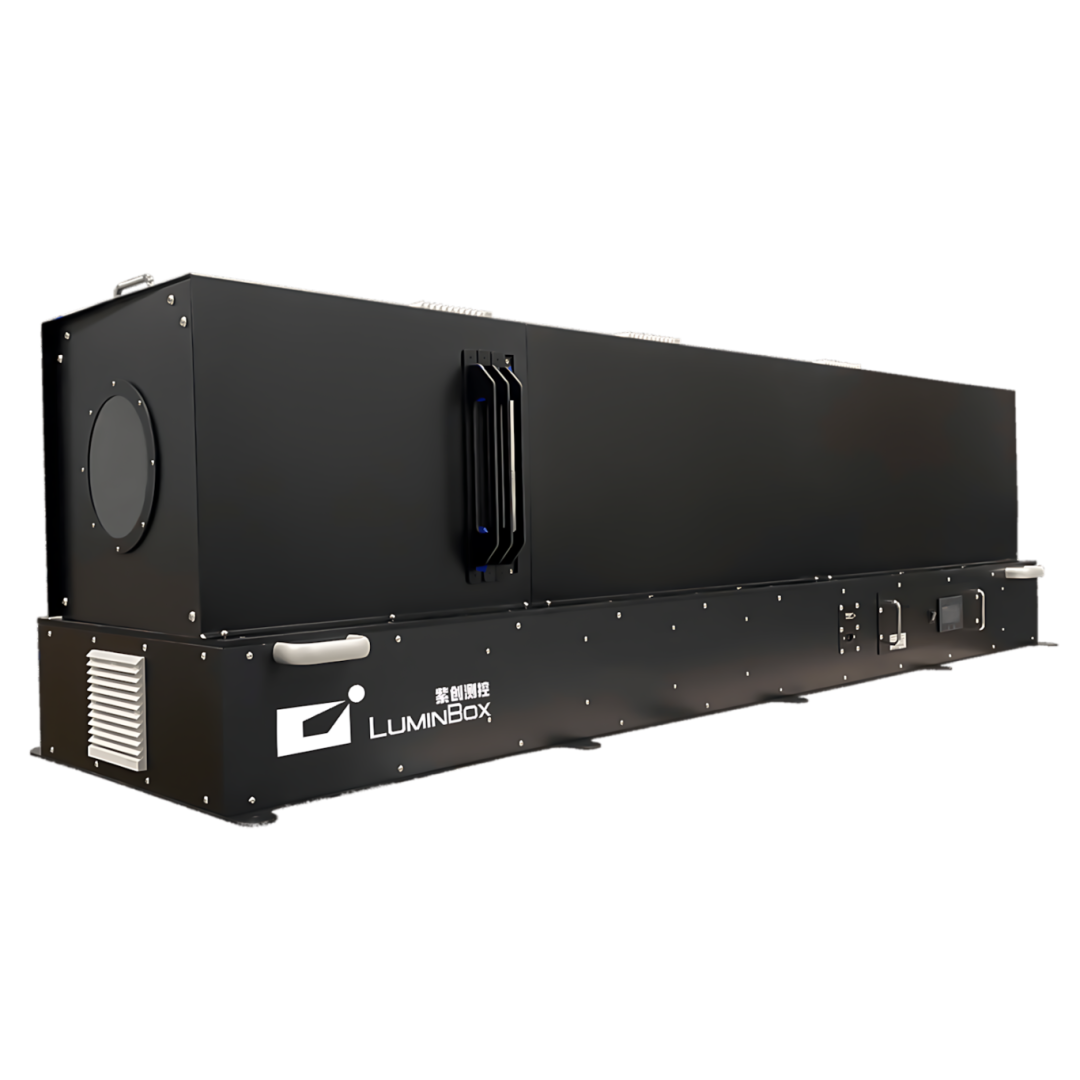

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器可為PSD 太陽敏感器提供高精度測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為小型衛星搭載的太陽敏感器測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力航空航天、汽車等領域的技術革新。
