一、項目背景

某工程機械制造商針對新一代智能液壓挖掘機進行智能化升級，需解決設備動力系統、液壓執行系統、電控操作系統之間的實時協同與精準控制難題。傳統挖掘機采用機械式控制與離散式電控架構，發動機、液壓泵、動臂/斗桿伺服執行機構數據孤立，存在動作響應滯后、燃油消耗偏高、作業精度不足、故障排查繁瑣等問題，無法滿足市政基建、礦山開采等場景對高效、精準作業的需求。

項目選用西門子S7-1500 PLC作為整機控制核心，搭配西門子SIMOTICS S系列伺服電機（適配SAE J1939協議）驅動液壓比例閥組，通過SAE J1939協議構建全車電控網絡，實現發動機、伺服執行機構、操作手柄、安全系統的全鏈路互聯，打造兼具高精度作業、低能耗運行、智能化運維的新一代挖掘機控制系統。

二、系統架構與協議應用邏輯

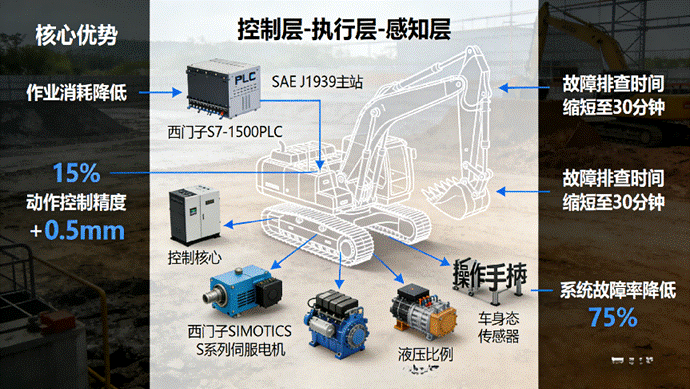

本系統以SAE J1939協議為通信核心，依托西門子PLC的強運算能力與伺服電機的精準執行特性，構建“控制層-執行層-感知層”三級架構，實現數據實時交互與閉環控制。

核心控制層：西門子S7-1500 PLC集成SAE J1939協議通信模塊，作為整車SAE J1939網絡主站，負責全局數據采集、邏輯運算、指令下發及安全聯鎖控制，同時兼容設備操作面板的人機交互指令，實現對整機動作的集中管控。

執行設備層：

動力端：挖掘機發動機（濰柴WP系列）自帶SAE J1939通信接口，實時向PLC上傳轉速、扭矩、機油溫度、尾氣后處理狀態等核心數據，接收PLC下發的動力調節指令。

執行端：西門子SIMOTICS S伺服電機通過SAE J1939協議與PLC無縫互聯，接收動臂升降、斗桿伸縮、鏟斗翻轉的速度、位置精準指令，驅動液壓比例閥組調節液壓油流量與壓力，實現作業動作的平穩可控；同時將伺服電機運行電流、位置反饋、過載狀態等數據回傳PLC，形成閉環控制。

感知與交互層：操作手柄（帶SAE J1939接口）、車身姿態傳感器、載重傳感器等設備，將操作人員指令、設備實時姿態、作業負載等數據通過SAE J1939協議傳輸至PLC，為精準控制提供數據支撐。

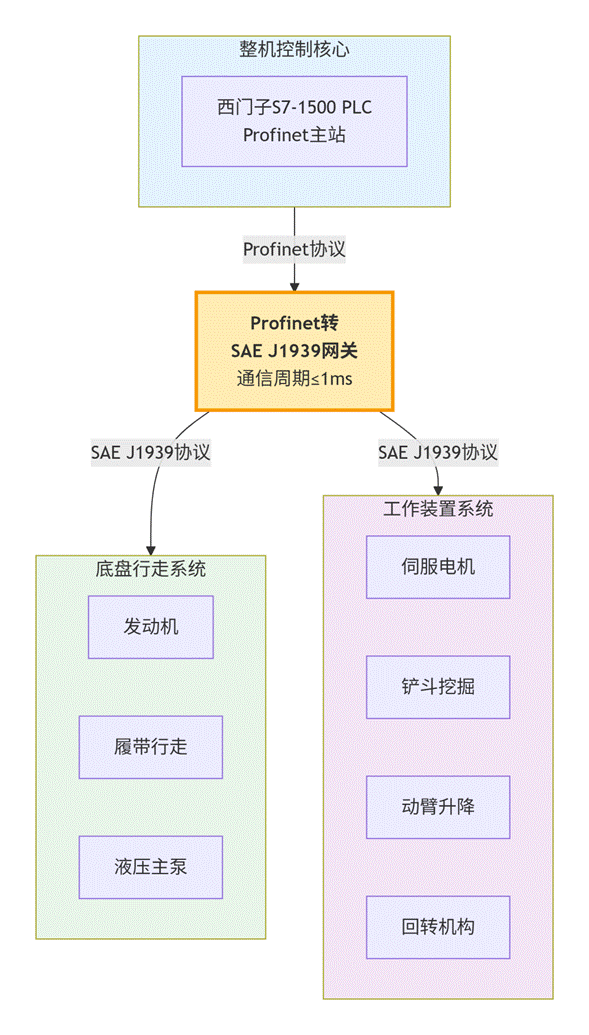

數據交互流程：PLC通過SAE J1939協議同步讀取發動機實時扭矩、作業負載及伺服電機位置反饋數據，結合操作人員動作指令，動態調節伺服電機驅動參數與發動機動力輸出，確保作業動作與動力供給精準匹配；同時各設備故障信息、運行參數經協議匯總至PLC，實現全局數據可視化與異常預警。

三、核心功能實現

1.智能動力匹配與節能運行

傳統挖掘機作業時發動機維持恒定高轉速，無論負載大小均輸出固定動力，造成燃油浪費。升級后，PLC通過SAE J1939協議實時采集伺服電機運行電流（反映作業負載）與發動機扭矩狀態，動態調整動力分配策略：輕負載作業（如空斗移動）時，降低發動機轉速與伺服電機驅動功率，減少燃油消耗；重負載作業（如鏟斗挖掘、物料提升）時，自動提升發動機扭矩與伺服響應速度，保障作業效率。經實地測試，整機作業油耗降低15%，綜合能耗顯著優化。

2.高精度作業控制與動作協同

依托SAE J1939協議的毫秒級數據傳輸能力與西門子伺服電機的精準控制特性，實現挖掘機多動作協同與高精度定位。PLC通過協議接收伺服電機位置反饋數據，誤差控制在±0.5mm范圍內，結合車身姿態傳感器數據，自動修正動臂、斗桿動作軌跡，避免作業偏差；同時支持“精準挖掘”“自動找平”等智能模式，操作人員通過手柄下達基礎指令后，系統自動完成動作閉環控制，大幅降低人工操作難度，作業精度提升20%，尤其適用于市政管網鋪設、路基平整等對精度要求較高的場景。

3.多重安全聯鎖與故障預警

系統基于SAE J1939協議構建全方位安全防護體系，PLC實時監控伺服電機運行狀態、發動機故障碼、液壓系統壓力及設備姿態數據，設置多重聯鎖邏輯：當檢測到伺服電機過載、液壓壓力異?；蛟O備姿態超出安全范圍時，立即通過協議下發指令，切斷伺服驅動電源、降低發動機轉速，同時觸發聲光報警，防止設備損壞或安全事故；故障信息經協議匯總后，在操作面板顯示具體故障位置與原因，支持通過SAE J1939協議對接車載診斷終端，實現故障數據導出與遠程分析，故障排查時間從傳統4小時縮短至30分鐘，運維效率大幅提升。

4.全生命周期數據追溯

PLC通過SAE J1939協議采集整機運行全量數據，包括發動機運行參數、伺服電機工作狀態、作業時長、負載變化、故障記錄等，存儲至本地數據庫并上傳至云端管理平臺。管理人員可通過平臺查看單臺設備運行狀態、作業數據統計及維護記錄，實現設備全生命周期管理；同時基于歷史數據優化作業參數與維護周期，降低設備故障率，延長使用壽命。

四、應用成效

效率提升：高精度動作控制與智能模式加持，單臺設備日作業量提升18%，人工操作強度降低30%，適配多場景作業需求。

成本優化：動力匹配優化降低油耗，智能化運維減少故障停機時間與維修成本，單臺設備年節約運營成本超2.5萬元。

可靠性增強：SAE J1939協議具備強抗電磁干擾、抗振動、耐高低溫特性，適配礦山、工地等惡劣工況，系統故障率降低75%，設備穩定性顯著提升。

智能化升級：實現從“傳統機械控制”到“智能電控協同”的轉型，為工程機械自動化、無人化作業奠定基礎。

五、方案亮點

西門子PLC與伺服電機基于SAE J1939協議的深度適配，打破了工程機械動力系統與執行系統的數據孤島，無需額外加裝協議轉換設備即可實現全鏈路互聯；協議的高可靠性與設備的強適配性，完美契合工程機械惡劣作業環境需求，在保障精準控制與高效運行的同時，大幅降低系統集成與運維成本，為工程機械智能化升級提供了高性價比、高穩定性的解決方案。
