在工業電源、新能源設備、充電樁以及各類功率電子系統中，電流測量幾乎是必不可少的功能模塊。傳統印象中，閉環霍爾電流傳感器往往需要 ±15V 這樣的雙極性電源供電，但在實際工程應用中，受限于系統成本、空間或電源結構，很多場合只能提供單電源。

那么問題來了：只有單電源供電時，電流傳感器還能正常工作嗎?又該如何設計?

本文結合工程實踐，對單電源供電下電流傳感器的工作方式進行一次系統梳理。

為什么大多數閉環電流傳感器采用雙電源?

閉環霍爾電流傳感器的優勢在于：

· 高精度

· 低溫漂

· 良好的線性度和帶寬

其內部信號鏈通常圍繞“零磁通補償”設計，輸出信號需要圍繞“0V”上下擺動，天然適合雙極性電源(如 ±12V、±15V)。

因此，在既要測正向電流、又要測反向電流的場景中，雙電源幾乎是標配。

只測單向電流時，單電源是否可行?

答案是：可以，但要滿足前提條件。

在很多應用中，例如：

· DC 母線電流監測

· 電池充放電單向檢測

· 工業電源輸入側電流采樣

實際上只需要測量單向電流。在這種情況下，部分原本用于雙電源的閉環傳感器，也可以通過合理設計，在單極性電源下工作。

但這并不是“直接替換供電”這么簡單，以下幾個關鍵點必須考慮清楚。

單電源供電下的三個核心設計要點

1、電源電壓不是“少一半”，而是“相加”

這是最容易被忽略的一點。

如果某款傳感器規格書標注的供電為：±15V

在單電源模式下，并不是接 +15V 和 GND，而是應提供：+30V 單電源

也就是說，單電源電壓 ≈ 正電源 + 負電源的絕對值之和。

這樣才能保證內部放大器、補償線圈和輸出級仍然工作在正常電壓范圍內。

2、測量電阻與最大電流必須重新評估

在閉環電流傳感器中，輸出電流通常通過**測量電阻(Rm)**轉換為電壓信號。

在單電源供電條件下，如果：

· Rm 選得過大

· 或工作電流接近上限

就可能導致：

· 輸出級功耗過高

· 輸出擺幅觸頂

· 甚至影響長期可靠性

工程建議：

在單電源應用中，測量電阻的選型應更加保守，必要時直接與傳感器廠商溝通確認。

在這方面，LEM 對工程支持非常成熟，實際項目中也常會給出推薦范圍。

3、輸出級需要“保護”，而不是人為拉零

由于很多閉環傳感器的輸出級本身是為雙電源設計的，當使用單電源時：

· 輸出端不應直接硬性偏置到 0V

· 否則可能引入額外零點偏移

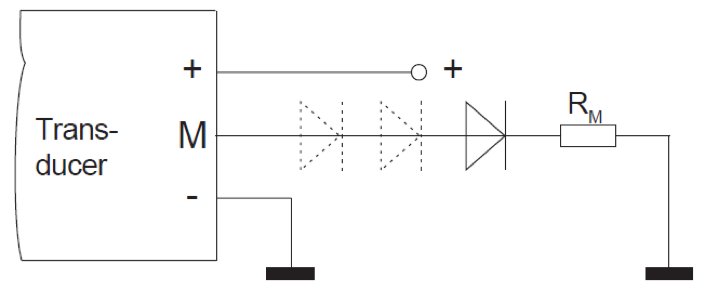

更合理的做法是：

· 在輸出端串聯二極管

· 形成最小輸出偏置電壓

· 讓輸出級工作在安全線性區

這樣可以在不破壞原有精度結構的前提下，實現單電源運行。

更優解：直接選用單電源專用電流傳感器

如果你的應用場景：

· 長期單電源供電

· 對可靠性和一致性要求較高

· 不希望在外圍電路上做太多“補償設計”

那么，從系統角度看，直接選擇原生支持單電源供電的電流傳感器，往往是更優解。

在 LEM(萊姆)的產品線中，已經有多款電流傳感器：

· 內部架構針對單電源優化

· 輸出電平直接適配 MCU / ADC

· 適合新能源、電源模塊、工業控制等應用

這類產品在實際工程中，更利于快速設計與量產一致性控制。

單電源供電下的電流測量，并不是一個“非常規需求”，而是當前系統集成度不斷提高后的真實工程場景。

· 對于單向電流檢測，可通過合理設計讓傳統閉環傳感器適配

· 對于更高可靠性要求，選擇單電源專用型號往往事半功倍

作為 LEM(萊姆)的長期合作代理商，浮思特科技始終致力于將先進的電流傳感技術帶給國內客戶。LEM 在電流測量領域擁有數十年的技術積累，其產品以高精度、高隔離度和高可靠性著稱，廣泛應用于能源管理、工業驅動、電動汽車及可再生能源等領域。

單電源供電為電流傳感器的應用帶來了更簡潔的電源設計，尤其在單向電流測量場合中具有明顯優勢。正確理解其工作條件與設計要點，并選擇合適的傳感器型號，是實現穩定可靠測量的關鍵。

未來，隨著設備集成度不斷提高，單電源方案的應用將會更加廣泛。浮思特科技將繼續攜手 LEM，為客戶提供前沿的電流傳感技術與貼心的本土化服務，共同推動行業創新與發展。
