在高速光通信、數據中心互連及先進半導體封裝領域，對100G/400G/800G及以上速率的光模塊、電芯片及互連通道進行精確的眼圖、抖動和S參數分析是研發與生產的核心需求。是德科技（Keysight）N1090A DCA-M（數字通信分析儀）系列采樣示波器以其卓越的測量靈敏度、超寬帶寬和強大的分析軟件，成為表征高速光電器件與互連性能的行業標準工具。

為確保此類頂尖測量平臺持續提供準確、可靠的時域與頻域分析數據，專業的計量級校準、系統性能驗證與維護支持不可或缺。深圳市寶安區沙井方豐瑞儀器設備經營部在高端光電器件測試設備服務領域具備專業能力，可為N1090A系列用戶提供全面的技術支持與服務保障。

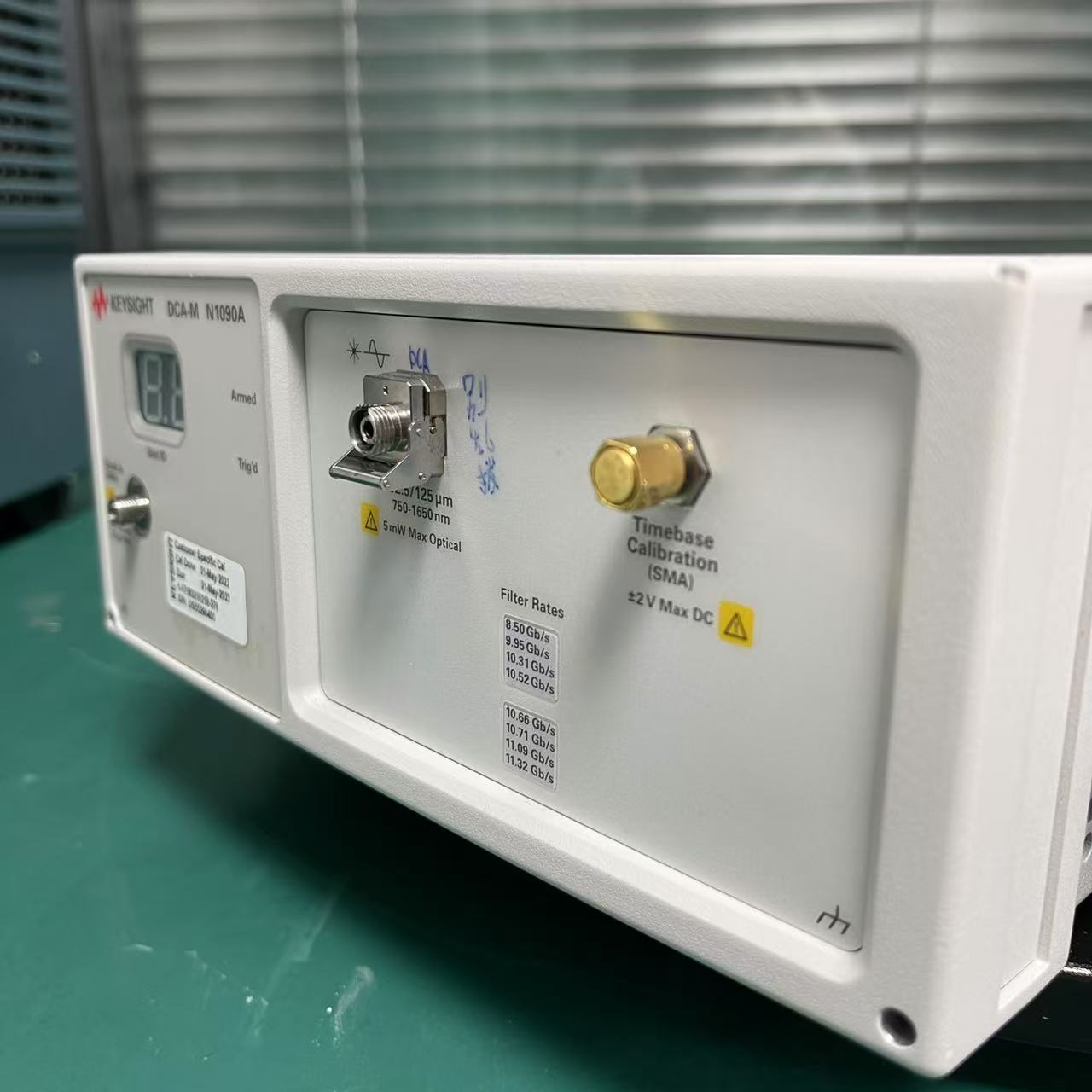

N1090A：洞察高速信號的時域權威

核心性能與技術特點：

卓越的硬件性能與模塊化設計

主機平臺支持多種電通道模塊（ECB）和光通道模塊（OCB），電模塊帶寬最高可達110 GHz，光模塊支持從850 nm 多模到 1310/1550 nm 單模的廣泛波長范圍。

極低的固有抖動（< 150 fs RMS）和優異的噪聲底，確保能夠準確測量高速、低擺幅信號的微小眼圖張開度和抖動分量。

支持多通道同步測量，精確分析差分信號或并行通道間的時序關系。

全面的光電器件分析能力

眼圖與模板測試：自動生成和測量NRZ/PAM4信號的眼圖，進行模板測試（Mask Test），評估信號質量。

高級抖動與噪聲分析：將總抖動（TJ）分解為隨機抖動（RJ）、確定性抖動（DJ）、周期性抖動（PJ）、數據相關抖動（DDJ）等成分，定位抖動根源。

光功率與消光比測量：精確測量平均光功率、消光比（ER）等關鍵光參數。

S參數與回波損耗測量：通過電學時域反射（ETDR/TDR）和時域傳輸（ETDT/TDT）功能，提取互連結構的S參數（S11, S21等），分析阻抗不連續性和插入損耗。

強大的軟件分析與自動化

集成DCA-J、N1010A等高級分析軟件，提供一鍵式自動化測試、標準一致性測試（如IEEE, OIF, PCIe）和詳盡的報告生成功能。

支持自定義測量腳本和遠程控制，便于集成到自動化測試系統（ATE）中。

靈活的系統配置

可單獨使用，也可與是德科技比特誤碼率測試儀（如M8040A）或任意波形發生器聯用，構建完整的發射機（Tx）或接收機（Rx）測試系統。

典型應用場景

高速光模塊（如400G-FR4, 800G-DR8）測試：測量光發射組件（TOSA）的眼圖、光調制幅度（OMA）、消光比和發射機色散眼圖閉合度（TDECQ）。

SerDes芯片與互連通道驗證：對224G/112G SerDes芯片的輸出或PCB/封裝互連進行眼圖、抖動和S參數分析。

有源電纜（AOC/DAC）性能評估：測量電纜組件的誤碼率浴盆曲線、眼圖及傳輸損耗。

科研與標準制定：用于探索新型調制格式、材料或封裝技術對信號完整性的影響。

專業計量級服務保障

DCA-M的測量精度直接關系到對器件性能極限的判斷。其校準是一項復雜的系統工程，涉及光、電、時域、頻域多個維度。

深圳市寶安區沙井方豐瑞儀器設備經營部在此領域能夠為用戶提供關鍵支持：

時域響應校準（TDR/TDT校準）：使用經過NIST溯源的標準阻抗件和傳輸線，校準電模塊的階躍響應、阻抗測量精度、時基和上升時間，確保TDR/TDT和S參數測量的準確性。

光/電幅度與靈敏度校準：使用經校準的光功率計和電功率傳感器，校準光模塊和電模塊的垂直（幅度）精度和靈敏度。

固有抖動與噪聲底測量：評估系統自身的抖動和噪聲本底，這是評估其測量微小信號能力的關鍵。

眼圖分析軟件與模板驗證：驗證眼圖測量算法、抖動分解算法的正確性，以及標準一致性模板的符合性。

多通道同步校準：校準多個輸入通道之間的時間偏移（Deskew），確保多通道測量（如差分信號）的時間一致性。

系統聯調與故障診斷：對測量結果異常、軟件分析錯誤、模塊通信失敗、硬件故障等問題進行系統性診斷與專業維修。

結語

是德科技N1090A DCA-M采樣示波器以其無與倫比的帶寬、靈敏度和分析深度，確立了其在高速光電器件特性分析領域的絕對權威地位。它是推動數據中心和電信網絡向更高速率演進的關鍵計量和診斷工具。

確保這一權威工具的測量結果始終精準、可信，需要達到計量學最高標準且緊跟技術前沿的專業服務。與深圳市寶安區沙井方豐瑞儀器設備經營部這樣具備光、電、時域綜合計量與維修能力的頂級服務伙伴合作，用戶可以確保其N1090A系統獲得從核心計量、性能優化到深度維護的全方位保障，從而在研發和生產最前沿的高速互連產品時，擁有全球互認的、值得信賴的測試基石。
