許多用戶在實際生產時會遇到明明無功補償控制器顯示功率因數達標（如0.9以上），可是在電費清單中功率因數卻沒達到標準并有力調電費產生。今天就教大家如何只根據電費清單就找到具體問題所在。

在上圖中，我們發現當月功率因數僅為0.34，遠低于考核標準。那么，究竟需要補償多少無功功率才能避免罰款？最直接的方法是根據有功功率與功率因數數值計算所需的補償容量。

1.計算平均有功功率：

有功功率/（30天× 24小時）= 1732 kWh/ 720h≈ 2.4 kW。

2.計算當前與目標功率因數對應的正切值：

當前cosΦ1：0.34，對應tanΦ1≈2.77；目標cosΦ2：0.9，對應tanΦ2≈0.48。

3.計算需補償?shù)臒o功容量：Q=P*（tanΦ1-tanΦ2）=2.4*（2.77-0.48）≈5.5kVar，即每小時還需補償5.5kVar。

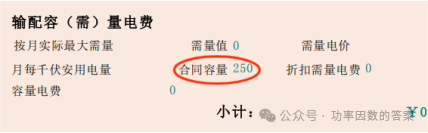

然而為什么現有電容器未投入補償？觀察變壓器參數可發現關鍵原因：變壓器容量為250 kVA。通常變壓器空載無功損耗約為其容量的1%～3%。若按2%估算：空載Q=250×2%=5?kvar。該值與上述計算結果基本吻合，說明當前系統所需補償?shù)臒o功功率主要源于變壓器空載損耗。

上述分析也表明，當前的無功補償控制器未能有效補償變壓器的固定空載無功損耗。為解決這一問題，建議更換為相應功能的控制器如易控寶無功補償控制器。該控制器不僅支持高采低補，同時還擁有空載直補功能，通過軟件算法進行精細化補償設置從而系統性地解決因變壓器空載損耗導致的功率因數不達標問題。如果現場條件允許在高壓側安裝電流互感器推薦采用高采低補方案，若高壓側采樣不便則選用空載直補方案。

任何功率因數優化難題，都可咨詢易控寶技術團隊，我們?yōu)槟峁I(yè)解決方案！
