ePTFE（膨體聚四氟乙烯）防水透氣膜與塑料零件焊接時的結構設計問題。一般采用熱熔焊接和超聲波焊接兩種工藝，而超聲波焊接往往需要設計特殊的焊接結構，這是一個非常專業且關鍵的工藝環節，直接決定了產品的防水透氣性能、密封可靠性和長期穩定性。以下由微爾斯材料集成事業部（VMID）給大家介紹詳細的焊接結構設計指南，涵蓋了核心原則、常見結構、關鍵參數以及注意事項。

一、核心設計原則

均勻受力：焊接結構必須確保壓力和熱量能夠均勻地施加在膜與塑料件的焊接區域，避免局部應力集中導致焊接不牢或膜破損。

應力釋放：設計必須考慮如何釋放產品在使用過程中（如溫度變化、振動、沖擊）產生的內應力和外部載荷，防止應力直接傳遞并撕裂ePTFE膜。

保護膜元件：結構上應為ePTFE膜提供一個“庇護所”，使其免受機械刮擦、粉塵堆積、液體壓力沖擊等直接傷害。

密封優先，透氣保障：焊接結構首先要保證氣密性，同時不能堵塞或覆蓋ePTFE膜的透氣區域。

二、推薦的焊接結構設計

以下是幾種經過驗證的、可靠的結構設計方案。通常，這些結構會通過超聲波焊接或熱熔焊接來實現。

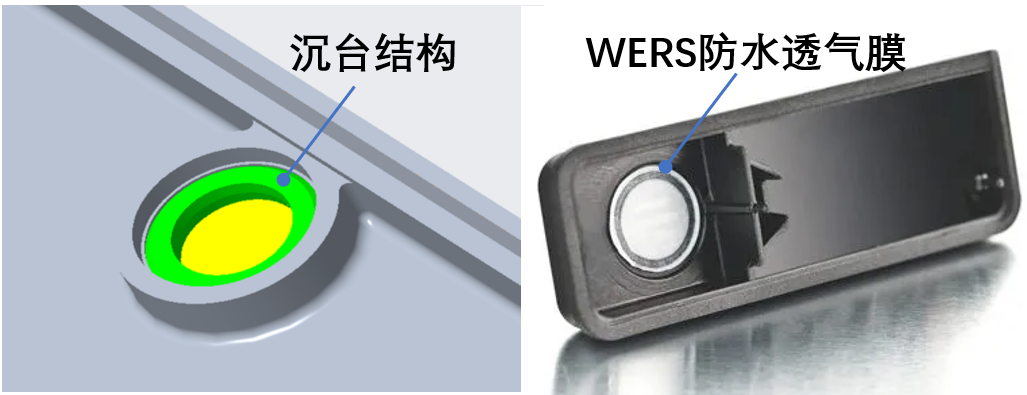

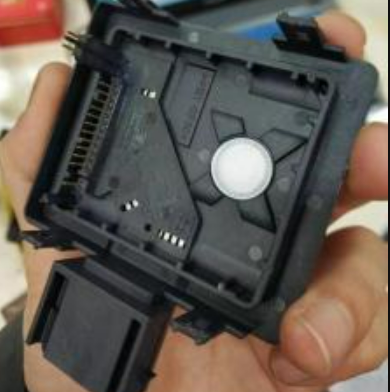

方案一：臺階式/沉臺結構 - 最常用、最推薦

這是最經典和可靠的設計，能完美滿足上述核心原則。

設計要點：

焊接臺階：在塑料外殼上設計一個下沉的臺階，臺階的深度（H）至關重要。

推薦深度 H：通常為 0.3mm ~ 0.8mm。這個深度需要根據膜的厚度和焊接后預期的壓縮量來精確計算。目標是焊接完成后，膜的表面略低于或齊平于外殼上表面，從而受到保護。

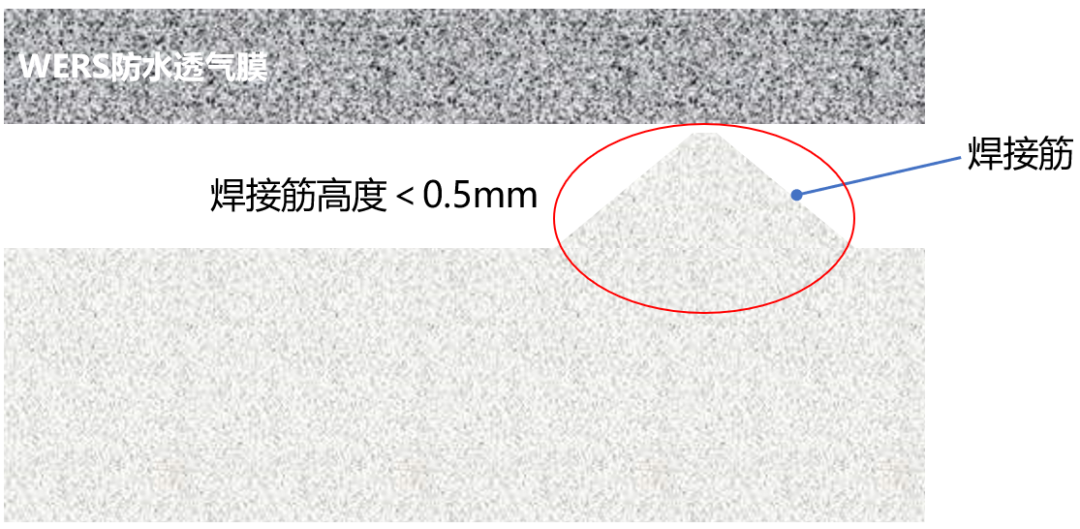

焊接筋/能量導向器：在臺階的底部，設計一圈連續的、截面為三角形的凸起筋條。凸起筋條的角度（控制在90°以內）、高度：約 0.3mm ~ 0.5mm。寬度：約 0.3mm ~ 0.5mm。

作用：在超聲波或熱熔焊接時，該筋條會首先熔化，形成初始的密封焊點，并確保熔化的塑料不會過度擠壓到膜的中心透氣區域。

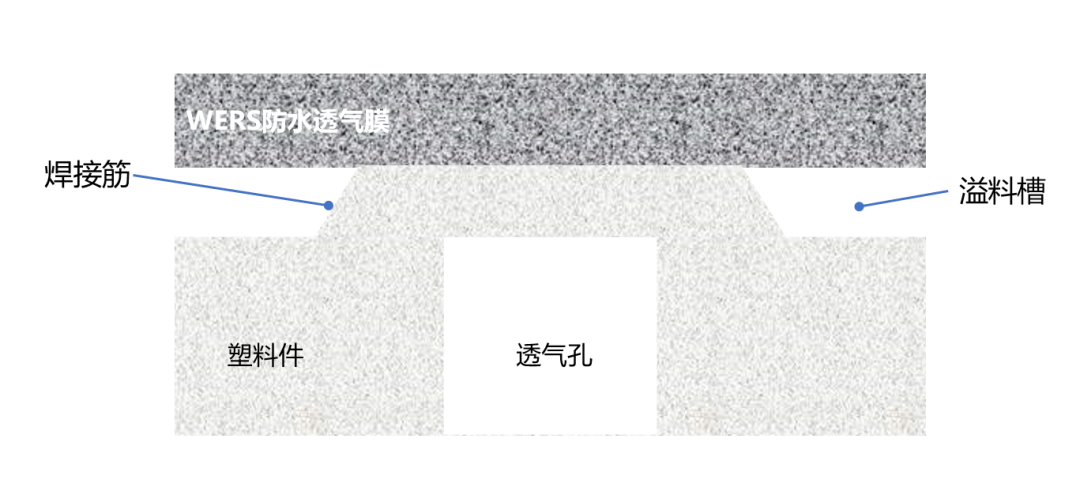

溢料槽：在焊接筋的外側，設計一個空腔作為溢料槽。

作用：用于容納焊接過程中熔化的多余塑料，防止其溢出到產品外部或內部，保證外觀整潔和結構穩定。

膜片放置區：臺階底部焊接筋以內的區域，應保持平整光滑，用于放置ePTFE膜。

優點：

優異的應力釋放：外殼的側壁可以阻擋外部應力。

有效保護膜片：膜片位于沉臺內，不易被刮傷。

焊接質量高：壓力和熱量集中，密封可靠。

外觀美觀。

方案二：平面壓接結構

這種結構相對簡單，但可靠性和對膜的保護性不如臺階式。

設計要點：

上蓋平面：上蓋的焊接面是一個完整的平面。

下殼凸臺：下殼上設計一個凸起的平臺，平臺頂部有焊接筋和放置膜的平面。

對齊結構：必須設計精密的定位柱或定位邊，確保上下殼對準，壓力均勻。

優點：

模具結構簡單，成本較低。

缺點：

膜片邊緣暴露，易受側向刮擦。

應力釋放能力較差。

對零件的平整度和公差不敏感，否則易導致焊接不勻。

適用場景：

對防護等級要求不高的室內產品。

成本極其敏感的項目。

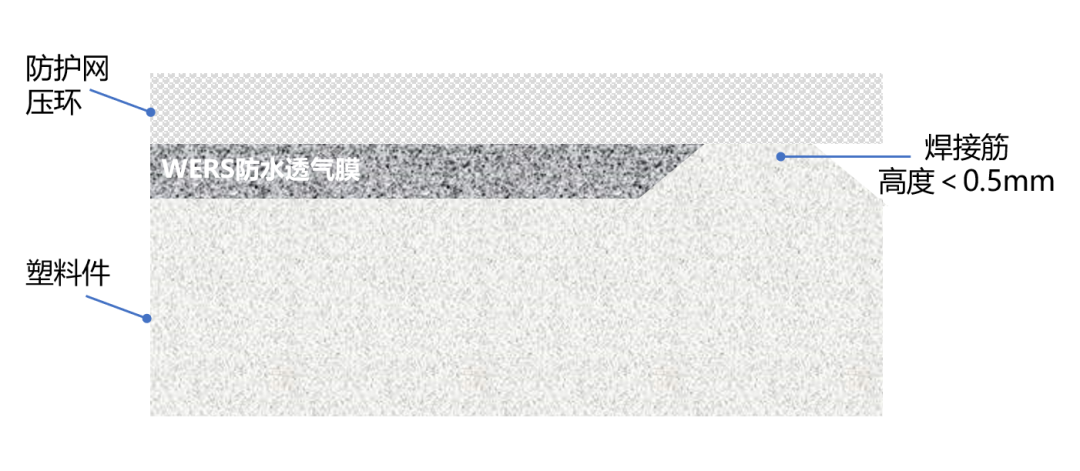

方案三：帶防護網/壓環的結構

在臺階式結構的基礎上，增加一層防護，用于極端環境。

設計要點：

集成防護柵格：在塑料件上直接模具成型出柵格或網狀結構，覆蓋在ePTFE膜的外側。

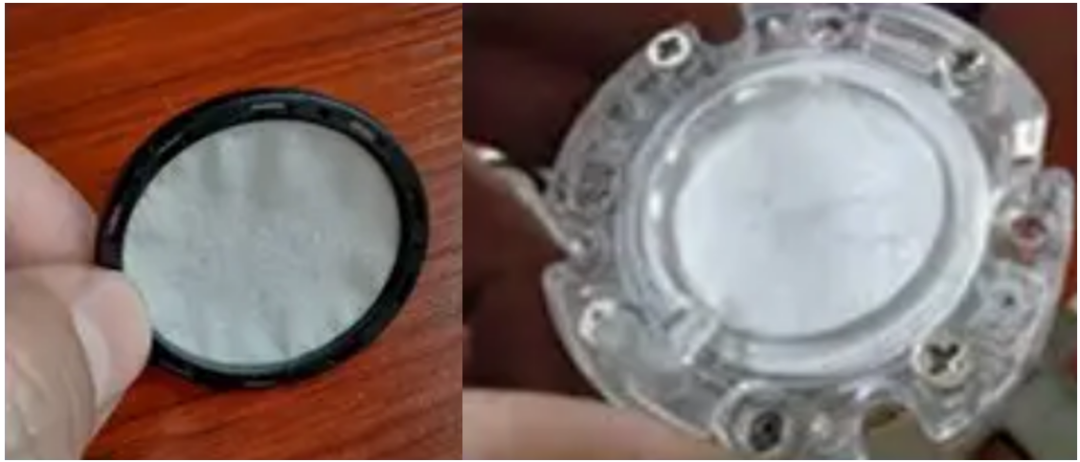

金屬壓環：先用一個金屬或塑料壓環通過機械方式（如卡扣、螺絲）或膠粘方式將ePTFE膜預固定在下殼上，再進行外殼焊接。

作用：提供額外的機械固定，進一步分散應力，并在焊接前確保膜片不會移位。

優點：

最高級別的保護，適用于有高壓水沖、砂石、機械沖擊的環境。

可靠性極高。

缺點：

結構復雜，成本和組裝工序增加。

可能對透氣量有輕微影響。

三、關鍵設計參數與焊接工藝考量

焊接區域寬度：

焊接筋本身的寬度很窄（0.3-0.5mm），但整個焊接區域的有效密封寬度 W 建議在 1.0mm ~ 2.0mm 之間。太窄可能導致密封強度不足，太寬則所需焊接能量/壓力更大，可能損傷膜材。

透氣孔設計：

在下殼ePTFE膜的正下方，必須有足夠大的透氣孔或空腔。

透氣孔的總面積應遠大于ePTFE膜的有效透氣面積，確保透氣通道暢通無阻。

公差控制：

零件的平面度、焊接筋的高度一致性至關重要。建議平面度公差控制在 ±0.05mm 以內。

材料匹配：

最重要的原則：ePTFE膜必須帶有可與基材焊接的改性涂層或復合材料層（如PP、PE、PET、PPS等熱塑性材料）。

上蓋和下殼的塑料材質必須與膜的可焊接層材質相容，即熔融溫度接近、化學相容性好。例如，ePTFE膜是支撐層PP焊邊，那么塑料件也最好用PP。

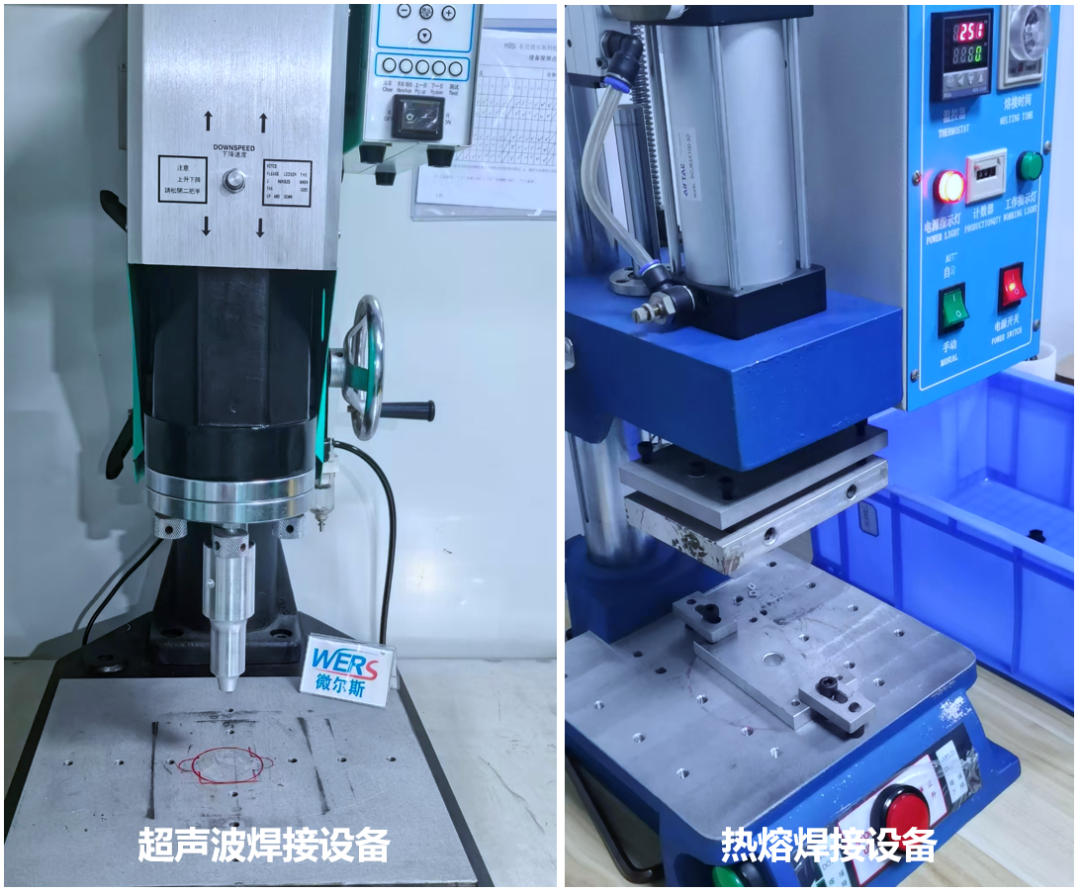

焊接工藝選擇：

超聲波焊接：速度快，效率高，適用于大批量生產。需要精心設計焊頭，確保壓力均勻，并優化焊接參數（能量、時間、壓力），避免“過焊”擊穿膜材。

熱熔焊接：加熱更均勻，對膜的保護更好，尤其適用于大型零件或對焊接外觀要求高的場合。缺點是周期稍長。

四、總結與建議

為了成功地將微爾斯ePTFE膜焊接到塑料零件上，請遵循以下設計流程：

明確需求：確定產品的IP等級、透氣量、使用環境（溫度、壓力、化學介質）。

選對膜材：與微爾斯技術團隊溝通，選擇焊邊材質與您的塑料件相匹配的ePTFE膜。

采用臺階式設計：作為首選方案，并合理設計焊接筋、溢料槽和臺階深度。

注重細節：嚴格控制公差，保證透氣通道順暢。

工藝驗證：制作快速原型，與焊接工程師共同調試焊接參數，進行破壞性測試（如拉力測試、氣密測試）以驗證焊接強度。

最終的設計方案，強烈建議您與微爾斯的技術支持團隊以及您的模具供應商、焊接設備供應商進行聯合評審。他們能根據您的具體產品提供最貼切的參數和建議。
