韓國NF推出的功放系列產品在音頻功放領域享有盛譽，芯片采用先進的數字信號處理技術，能實現高保真的音頻放大，為用戶帶來真實、震撼的音樂體驗。多通道DSP功放IC具備多通道輸出，適用于不同音響系統需求，輕松搭建高品質多聲道音響系統。在音響系統中音頻功放能夠將電信號轉換為音頻信號，提供清晰、強大的音頻效果，而功放內置DSP能對音頻信號進行精確的處理和調整；為音響系統提供更加清晰和強大的音頻效果。

音頻功放IC-NTP8204G

由工采網代理的NTP8204G是一款單芯片全數字音頻放大器，包含立體聲放大系統的功率級。該芯片集成了多功能數字音頻信號處理功能、高性能高保真全數字PWM調制器以及兩個大功率全橋MOSFET功率級。數字信號處理相對于模擬信號處理有很大的優越性，表現在精度高、靈活性大、可靠性好、易于大規模集成等方面。

NTP8204G接收采樣頻率為32kHz、44.1kHz、48kHz和96kHz的數字串行音頻數據，系統主時鐘應為各采樣頻率的整數倍。該設備在無散熱器的情況下可提供2×20瓦的立體聲輸出功率。

NTP8204G配備混頻器和雙四分頻濾波器，可實現響度控制、揚聲器響應補償及參數均衡等核心音頻信號處理功能。NTP8204G的所有功能均可通過I2C主機接口總線的內部寄存器值進行控制。

NTP8204G采用行業標準的Inter IC Control（I2C）總線與主機IC通信。主機IC可通過I2C總線對NTP8204G的內部寄存器進行寫入或讀取操作。

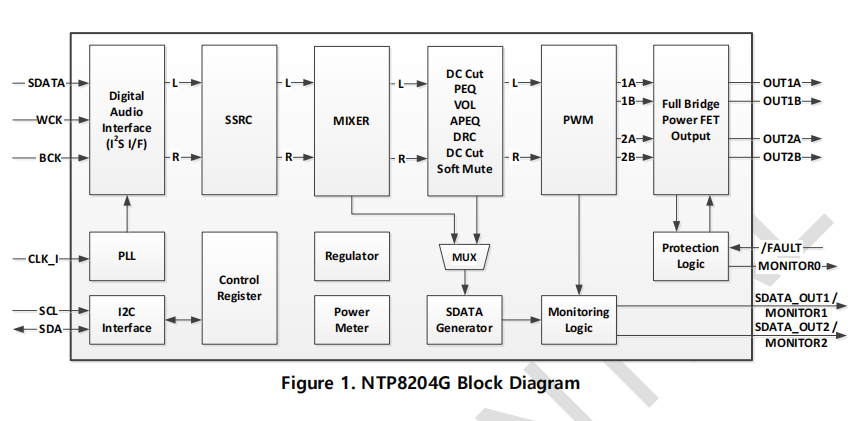

結構圖：

結構圖

音頻功放芯片 - NTP8204G特性描述：

2CH立體聲（20Wx 2BTL）

寬工作供電電壓范圍（4.5至28V）

數據生成器I2S輸出

浮點運算

可編程雙四元濾波器：

-揚聲器補償

-LPF, HPF, DC Cut

-高級參數均衡器

3帶動態范圍控制

響度控制

3D環繞聲

保護電路：

-OCP（過流保護）

-OTP（過溫保護）

-UVP（欠壓保護）

-BQ/DRC Check Sum

全/軟/靜音/功率計/NS反饋

智能 PWM 開關

高效率

直流保護：

-直流截止濾波器

-系數存儲器校驗

-調制指數校驗
