橫河有一款小神器GS820能幫您實現上述功能。它的正規學名叫“多通道信號源測量單元 ”。顧名思義，除了作為校準信號源外，它還能夠?qū)⑼ǖ纼H作為測量通道使用。對于uA級的微小電流，用GS820測量，再合適不過了。

GS820可以在測量微小電流的同時將測量結果進行自動保存并生成EXCEL文件，并可以通過設置定時器自定義測量間隔。

GS820和它的小弟GS200?“疊羅漢”使用法

使用GS820測量微小電流時的設置步驟

01將測量功能設置為電流表模式

此模式下GS820的源發生功能關閉，僅測量電流。

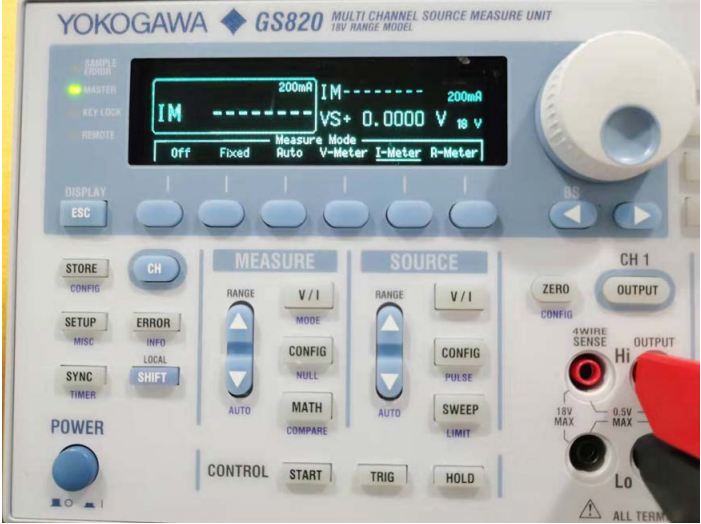

按SHIFT鍵，再按MEASURE區的V/I鍵，選擇I-Meter模式。

02選擇合適的量程
量程檔位影響GS820測量微小電流時的分辨率及精度。

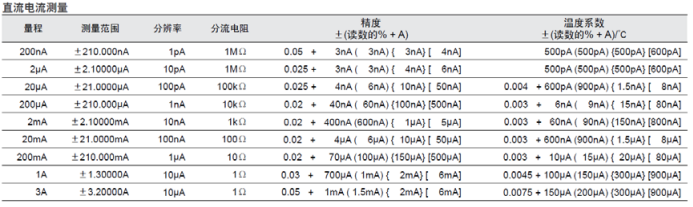

按MEASURE區的 RANGE鍵調整測量量程；不同量程檔位的測量精度見下表：

03設置測量間隔

GS820內部可以設置兩個獨立的定時器，來作為測量功能的時鐘。

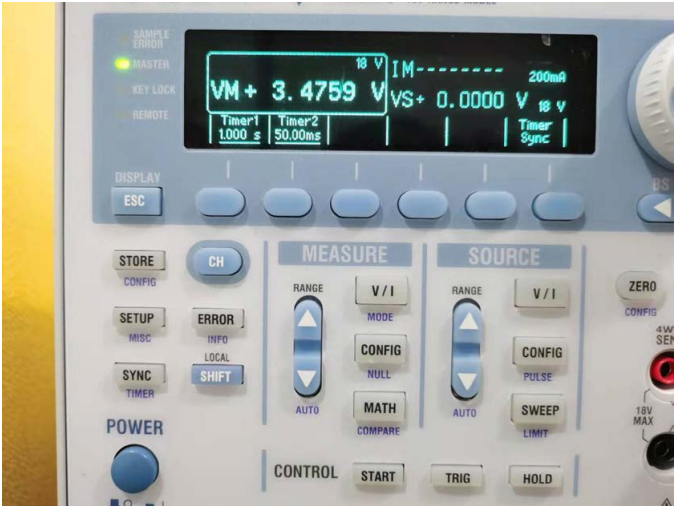

按SHIFT鍵，再按SYNC鍵，選擇Timer1，設置需要的時間間隔。定時器時間設置范圍為100us~3600s。

按MEASURE區域的CONFIG鍵，進入測量功能設置菜單，選擇MeasTrig，將測量觸發源設為Timer1。

04設置儲存條件

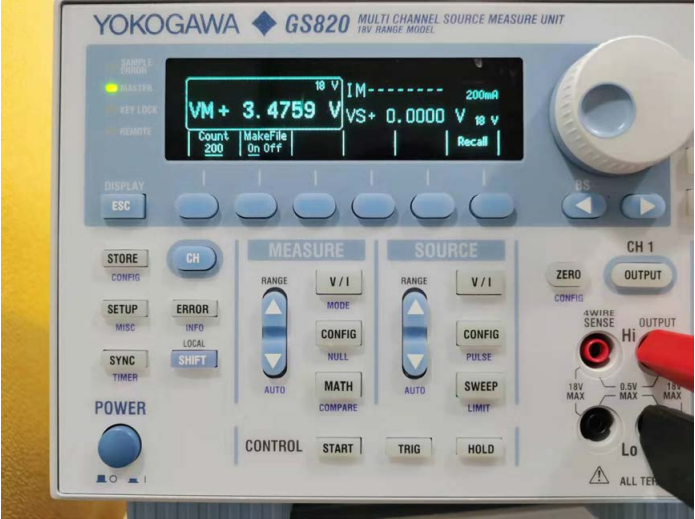

按SHIFT鍵，再按STORE鍵，進入儲存條件設置界面，選擇Count，設置存儲次數。將 MakeFile 設為ON后，達到設置的存儲次數或手動停止后，GS820將在內部存儲器中自動生成文件。設置完成后按STORE鍵，啟用存儲功能。
存儲數量設置范圍：1~100000。

注意事項：

01、GS820僅能用于測量直流信號，對于交流小信號不適用。
02、GS820的測量結果為一定時間間隔內的平均值，而并非原始采樣點。此時間間隔稱為測量的積分時間。因此僅適用于記錄速度要求較慢的測試。
03、定時器的時間間隔需設置為“大于”（測量延遲時間+測量積分時間+自動歸零ON時所消耗的時間）。

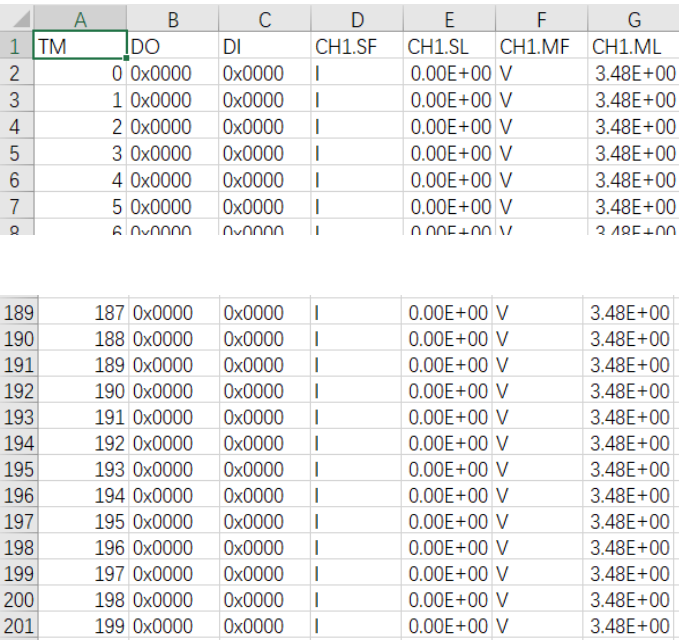

測量結果文件示例：
