1.1雷電事故

雷電是自然界中雷云之間或是雷云與大地之間的一種放電現象。其特點是電壓高、電流大、能量釋放時間短，具有很大的危害性。在我國多數地區每年都有因雷擊造成的種種危害。(人員傷亡、設備損壞、生產停滯，環境污染）

1.2智能防雷的國家和地方政策 程瑜 187 0211 2087

①國家政策

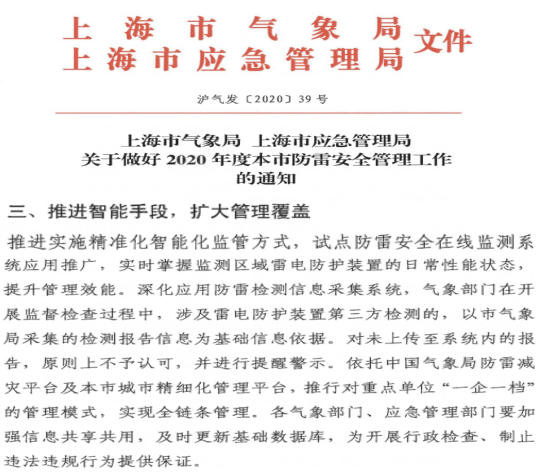

②地方政策-上海

02常規雷電防護存在的痛點

①防雷設備老化失效、開路難以及時發現和更換，存在二次或多次雷擊風險。

②接地裝置腐蝕、失效，使接地電阻抬升，導致雷電流泄放失敗甚至地電位反擊造成設備損壞。

③防雷設備信息孤立、造成問題發生后才能解決的被動性防護，沒有實時科學數據的跟蹤說明分析。

④不同廠家防雷設備質量層次不齊，導致防雷設備壽命及前后級配置不當，易導致雷擊災害發生;

⑤需要雷雨季節前后定期現場巡檢，工作量大，周期長，檢測和運維成本高，檢測存在人身安全問題，故障隱患發現不及時易造成雷擊風險。

⑥沒有提前預警風險功能，缺乏歷史數據跟蹤、查詢，運維容易中斷，缺乏有效、及時的運維管理平臺。

03防雷智能在線監測系統解決方案

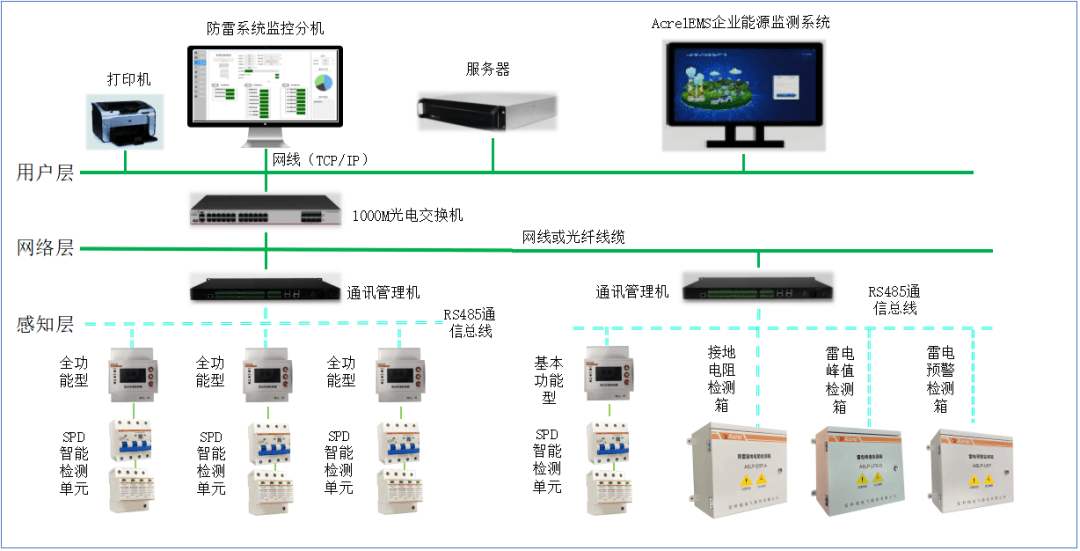

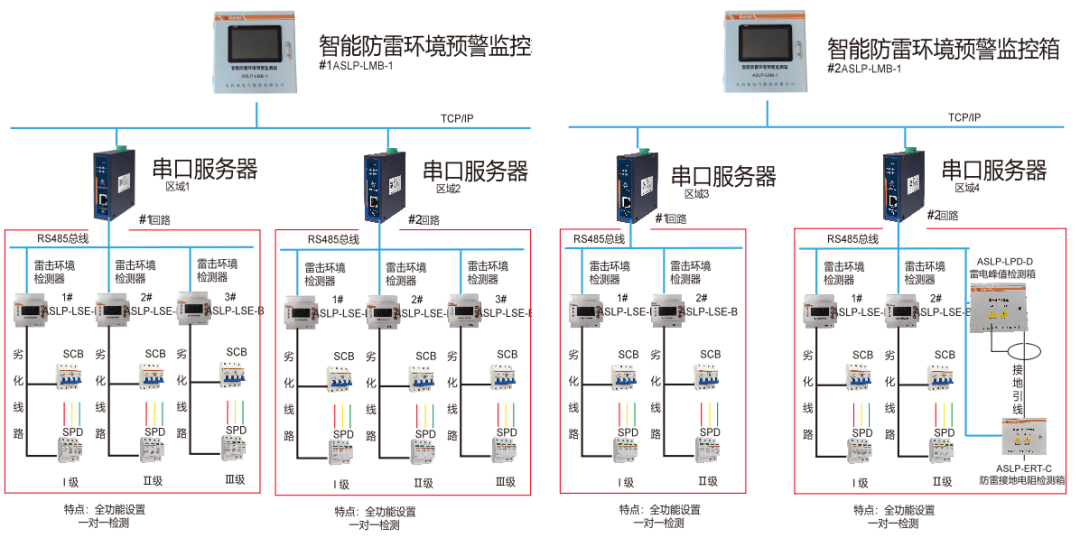

3.1系統架構

3.2系統功能

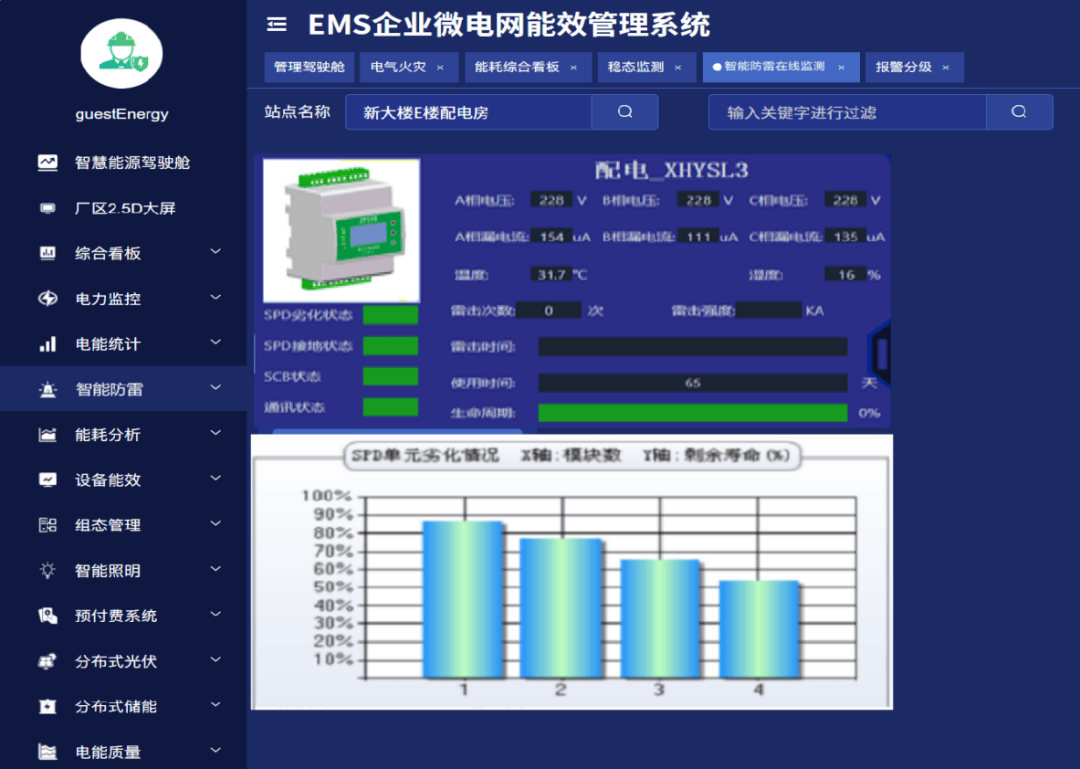

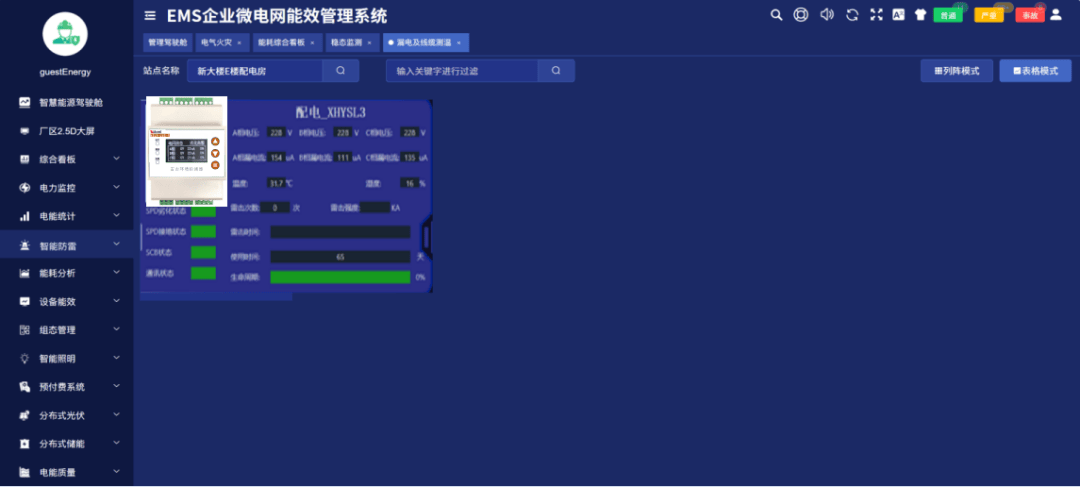

①實時監測

將防雷裝置（SPD）通過前端智能組網，提供圖形模塊化監控界面，實時監測防雷裝置（SPD）運行狀態，對整區域防雷裝置（SPD）進行集中管控，準確定位各區各點防雷裝置位置，實現雷電防護、實時監測、SPD上下級運行配置、遙信信號數據傳輸?shù)裙δ堋?/p>

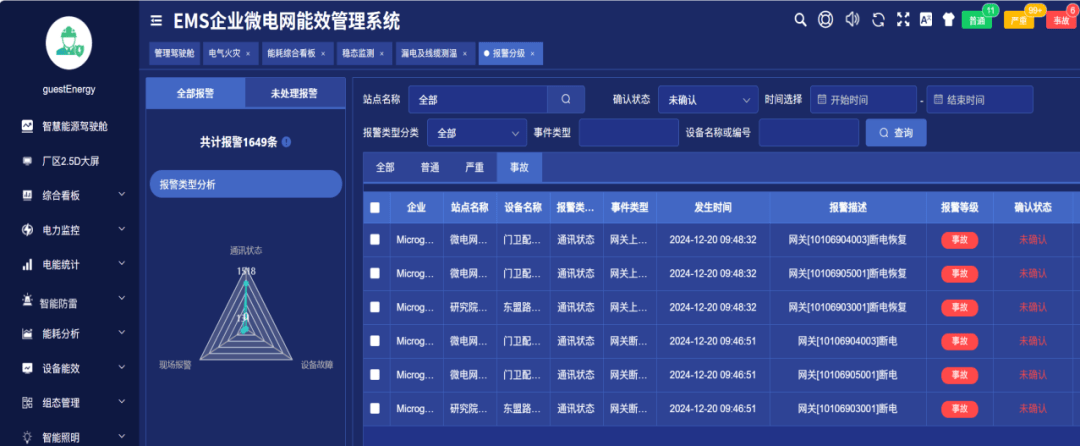

②故障告警

防雷裝置（SPD）故障類型：熱脫扣、漏電流、前置保護器脫網、欠電壓、過電流、通訊超時、接地電阻變化大等。當防雷裝置（SPD）發生故障失效時，監控站通過不同方式發出告警信號，如：報警燈閃爍，軟件監測界面對應設備的指示燈由綠色（正常）變成紅色（故障）并發出報警音，彈出故障信息對話框記錄；將故障防雷裝置信息以短信的方式發送至運維管理人員的手機等。

③壽命預警

對于高層建筑物、機場、奧體中心、醫院、數據中心等項目對防雷裝置（SPD）更換的及時性要求很高，當防雷裝置（SPD）劣化壽命達到自身預設程度時自動發出預警信息，提醒運維管理人員提前更換，從而了保證防雷裝置（SPD）防護的連續性、有效性和可靠性。同時從根本上排除隱患問題。

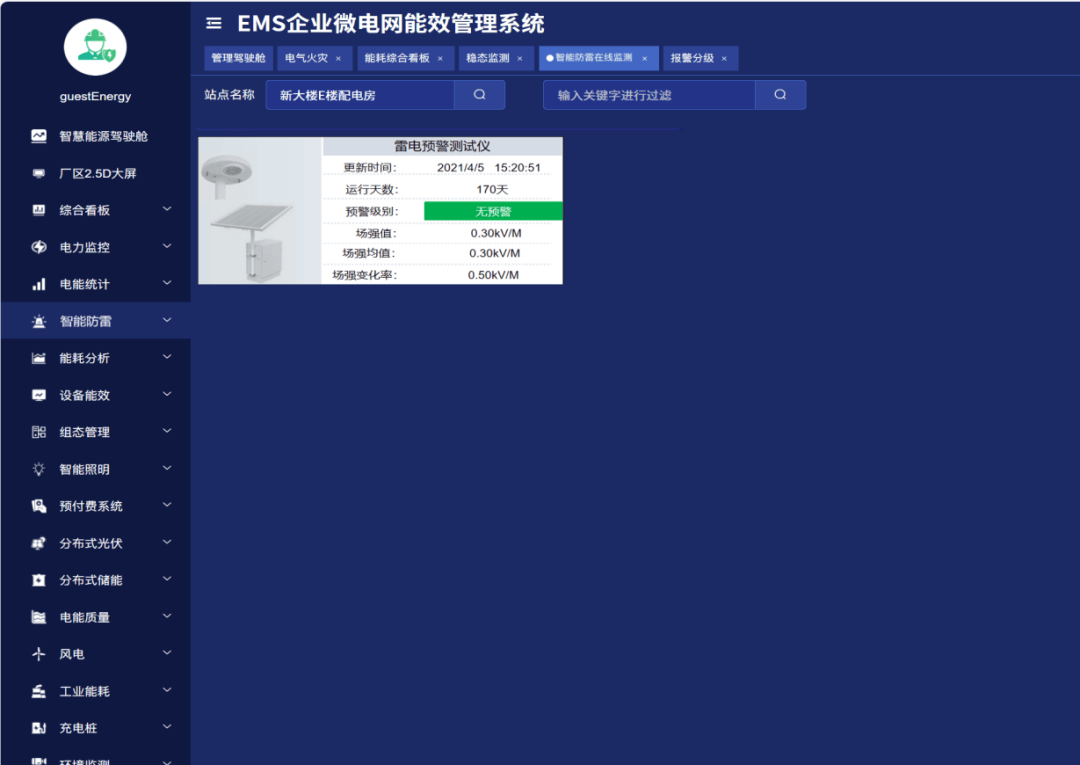

④防雷預警

對于氣象、航空航天、通訊基站、石油化工和易燃易爆場所，需要；連續監測大氣電場強度，測量記錄地面上靜電場值與變化 率，能在雷擊發生前的5~30分鐘發出雷電預警告警信號，并實現連續啟動三級雷電報警。

— 0級：沒有預警

— 1級：黃色預警

— 2級：橙色預警

— 3級：紅色預警

⑤無人值守

智能防雷在線監測系統在發生故障告警或壽命預警信息時，系統能夠自動發出故障信息給運維管理人員或者固定信息手機，以此降低傳統模式下24小時監視，并能夠及時處理故障問題，實現無人值守，為用戶在運維管理中節省大量的人力物力。

⑥主動維護

智能防雷在線監測系統對整區防雷裝置的各區各點實時監測，對故障發生點進行準確定位，同時提供設備問題及事件描述等方式將信息推送給運維管理人員。打破傳統需在雷雨季節前后定期巡檢，且巡檢過程部分不易進行檢測或安全隱患，也導致故障未排除等問題。因此，智能防雷監控系統體現了智能化管理模式的優勢，讓運維管理人員能及時、準確、有效的排除故障隱患問題，同時降低運維人員的工作強度，大大節約時間，并通過故障實時信息實現對故障問題主動跟蹤維護處理。

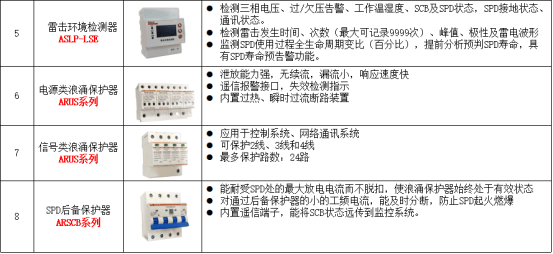

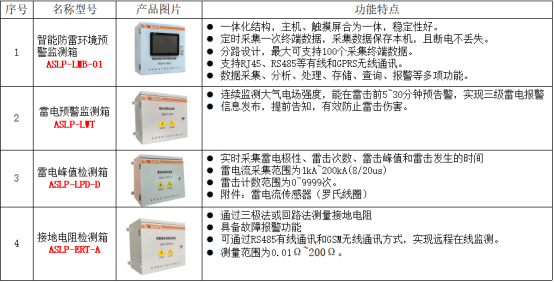

04相關硬件產品

05結語

防雷智能在線監測系統，準確破解傳統防雷運維痛點，以實時監測、智能告警、提前預警為核心，構建主動防護體系。其通過科學架構與全維功能，實現防雷設備全生命周期管控，降低運維成本與安全風險，契合國家智能防雷政策導向。該方案適配多場景需求，為各行業筑牢雷電防護屏障，推動防雷工作從被動應對向主動預判、智能管控升級，助力安全生產與運維

審核編輯 黃宇
