摘要：在生產過程中，控制系統和監控系統常常會遭遇復雜環境的挑戰，如短路、過壓、不明脈沖等問題。為了確保系統的穩定性和數據的準確性，信號隔離器顯得尤為重要。它能夠有效地保護下級控制回路，減弱環境噪聲干擾，并抑制接地帶來的影響。此外，隔離器還具備限壓和扼流功能，為控制系統輸入輸出及通訊接口提供全方位的保護。因此，信號隔離器已成為現代生產過程中不可或缺的一環。

引言：信號隔離器的原理在于，它能夠通過半導體器件對變送器或儀表的信號進行調制轉化。這一過程涉及光感或磁感器件的應用，以實現信號的隔離轉換。隨后，這些信號經過解調，恢復為隔離前的原始信號。同時，隔離器還對隔離后的信號供電電源進行隔離處理，確保轉換后的信號、電源和地之間保持絕對獨立。此外，它還能對疊加在測量值上的干擾信號進行濾波，并根據控制系統輸入和輸出的需求對信號進行匹配。因此，隔離放大、濾波和匹配構成了信號隔離器的核心功能。

一、信號隔離器的分類

信號隔離器主要分為有源信號隔離器和無源信號隔離器兩大類。

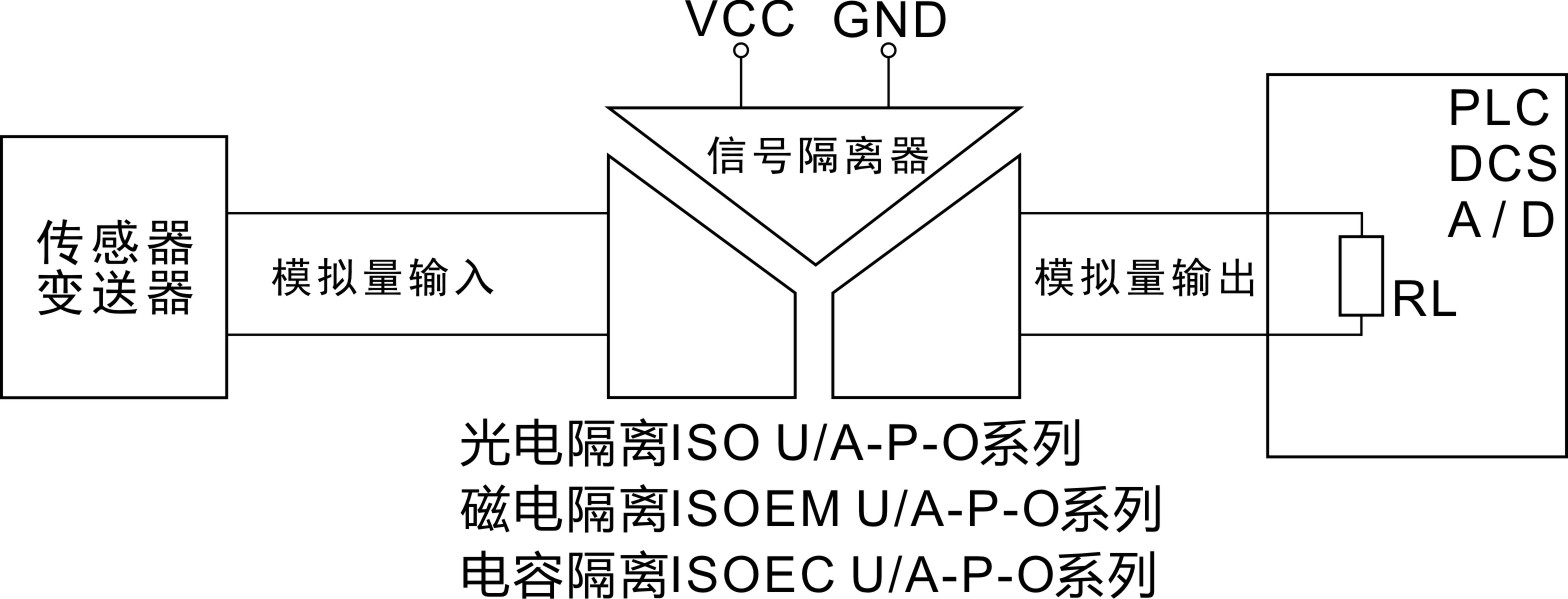

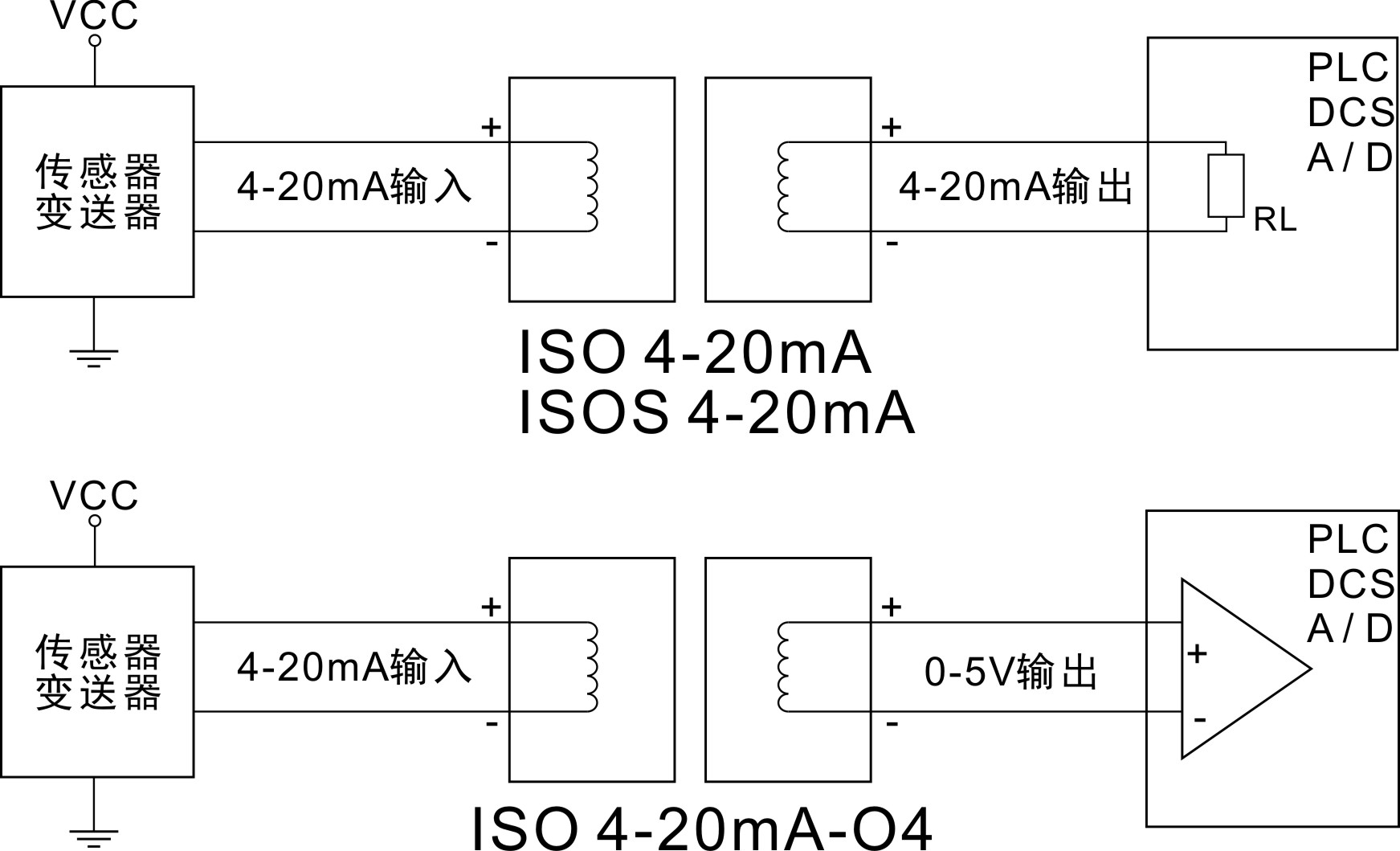

1.有源信號隔離器

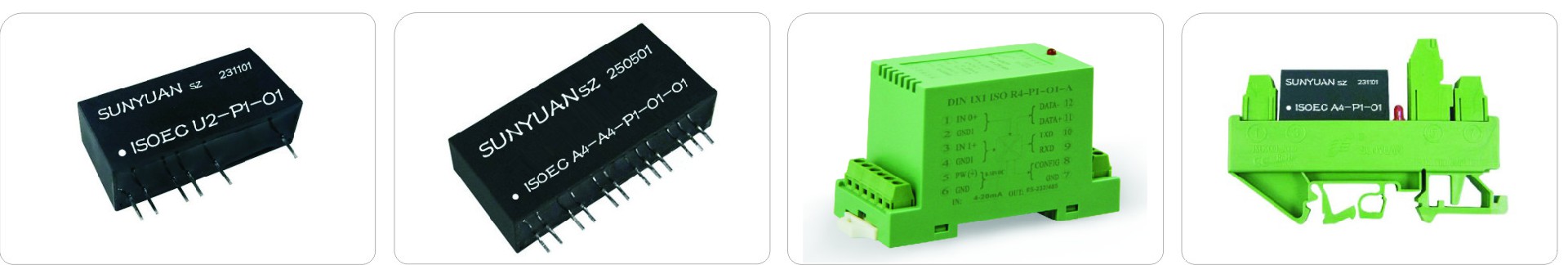

sunyuansz系列有源信號隔離器依賴于獨立電源供電，以確保其穩定工作。在輸入側，這些模塊需要接收有源信號，并在輸出側提供經過過濾和放大的信號。此外，根據應用需求，輸入/輸出與電源之間可以實現相互隔離。信號輸入/輸出/工作電源的三端隔離技術只需一個電源，該電源與測量電路相隔離，采用此技術的模塊確保輸入端、輸出端和電源上的組件不會相互干擾，實現三端之間的電隔離。

2. 無源信號隔離器

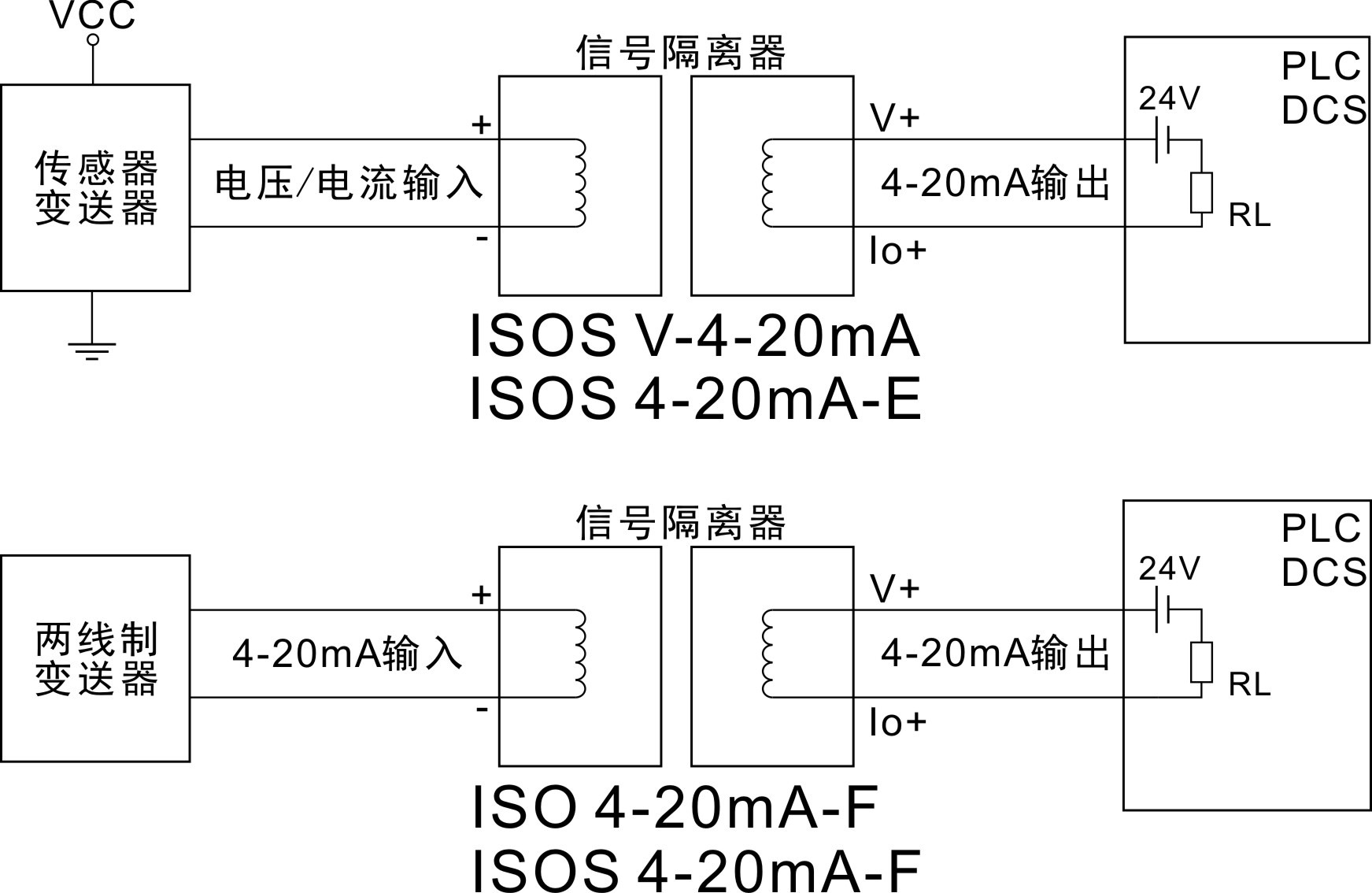

sunyuansz系列無源信號隔離器無需額外電源供電，其工作電源通過輸入或輸出回路提供，且內部電路消耗的電流極小，不會影響信號的正常傳輸。這種隔離器根據供電方式進一步分為輸入側供電、輸出側供電和無源饋電等類型。

輸入側供電的模塊從有源輸入回路（如電磁流量計或控制系統輸出卡）獲取能量，用于信號傳輸和電隔離，同時輸出側提供處理后的電流信號用于控制或調節。

輸出側供電的模塊則從有源輸出回路（理想情況下是由控制系統輸入卡輔助電源供電）獲取能量，同樣用于信號傳輸和電隔離。

無源饋電隔離器在從有源輸出回路獲取能量的同時，還將這部分能量供給一個連接在輸入側的無源檢測探頭（如壓力變送器）。該檢測探頭借助提供的能量發出有源信號，經過無源饋電隔離器的電隔離后從輸出側輸出。

二、信號隔離器的選擇要點

隔離器作為兩個系統通道之間的關鍵組件，其選擇過程需要綜合考慮多個因素。首先，必須明確隔離器的輸入輸出功能，確保其輸入輸出模式與前后端通道的接口模式相匹配。此外，還有許多關鍵參數會影響產品的性能，如精度、功耗、噪音、絕緣強度以及總線通信功能等。例如，噪音水平與精度密切相關，而功耗和熱量則直接影響產品的可靠性。因此，在選擇信號隔離器時，需要綜合考慮這些因素，以選擇出既適用又可靠的隔離器，從而提升產品的性價比。
