選擇合適的電源模塊是電子系統設計中的關鍵環節,它直接影響設備的穩定性、效率與可靠性。本文從電源規格確認與系統配電設計兩大維度出發,幫助您快速、精準地完成電源模塊選型。

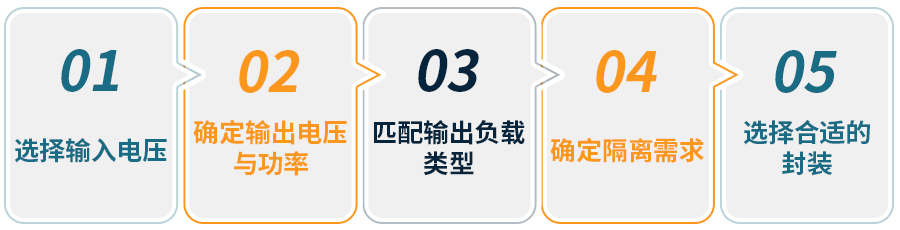

一、確定電源規格

1. 選擇輸入電壓
常見輸入電壓包括3.3V、5V、9V、12V、15V、24V等。
若輸入電壓波動范圍在±10%,可選用A、B、E、F、G、H系列(非穩壓輸出);
若輸入電壓波動在±5%以內,建議選擇IA、IB、IE、IF系列(穩壓輸出),這類模塊適用于開關電源、線性穩壓器等輸出較穩定的供電場景。
2. 確定輸出電壓與功率
常見輸出電壓有3.3V、5V、±5V、9V、12V、±12V、15V、24V等。
建議電源模塊在常溫下工作于標稱功率的30%–80%區間;
若工作環境溫度較高或較低,需考慮溫度降額;
功率選擇不宜過大或過小,以免影響可靠性或增加不必要的成本。
3. 匹配輸出負載類型
對電源精度要求不高的負載(如485/CAN總線芯片),可選非穩壓輸出系列(A、B、E、F、G、H);
對精度和紋波敏感的負載(如傳感器、運放、ADC/DAC),應選用穩壓輸出系列(IA、IB、IE、IF)。
4. 確定隔離需求
隔離可阻斷輸入/輸出間的電氣連接,適用于:
工業現場抗干擾(防雷擊、電弧)
多電壓系統轉換
消除接地環路
隔離電壓常見等級:1500VDC、2000VDC、3000VDC、3500VDC、4200VDC、6000VDC等。
若為雙路輸出且需隔離,應選擇雙隔離雙輸出型號。
5. 選擇合適的封裝
常見封裝有SIP、DIP、SMD、DFN、SOIC-16等。選型時應綜合考慮:
安裝空間
生產工藝(如貼裝或插裝)
使用環境(例如車載系統宜選用抗振性更好的 DIP 或 SMD 封裝)
二、系統配電設計
1. 考慮外界因素

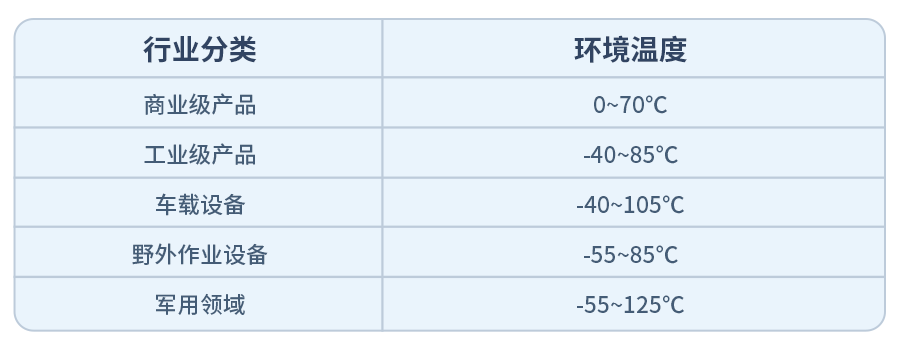

溫度:電源模塊實際工作溫度指設備機殼內部溫度,通常高于環境氣溫。高溫環境下模塊功率需降額使用,外圍電容應選用高低溫特性良好的型號。

干擾防護:在雷電、電弧、電網波動等惡劣環境中,應在輸入端增設保護電路(如瞬態電壓抑制器)。
傳輸距離:
短距離室內應用可選非隔離或小功率模塊
遠距離室外傳輸需選用寬壓輸入、隔離型模塊,并計算線損
供電電流建議為模塊啟動電流的1.3–1.6倍,輸入引腳可并聯電容以提升啟動性能
2. 評估工作環境
散熱管理:電源模塊自身發熱會影響周圍元件。布局時應保證通風空間或通過散熱設計控制溫升。
電磁兼容(EMC):開關電源易產生傳導與輻射干擾。應通過濾波、屏蔽等手段將EMI控制在安全范圍內。
3. 優化模塊布局
接地與分離:數字與模擬電路應獨立供電或接地,避免數字噪聲干擾模擬信號。
去耦與配線:高速或動態負載的電源走線應盡量短,必要時在負載端添加去耦電容,以抑制因線路阻抗引起的噪聲與諧振。
三、總結
為您的項目選擇合適的電源模塊,遠不止是挑選一個“能用的轉換器”,而是為整個系統的穩定運行打下堅實基礎。它如同電子設備的“心臟”與“基石”,其性能直接決定了產品的可靠性、效率與壽命。遵循上述從核心參數確認到系統布局設計的完整路徑,您便能從紛繁的型號中,精準鎖定那顆最匹配的“心臟”。記住,卓越的設計始于精密的供電。在電源上多花一份心思,就能為產品減少無數潛在風險。希望這份指南能為您帶來清晰的方向!
-
