在零碳園區“能源自給自足”的核心目標下，建筑光伏一體化（BIPV）已從“補充能源形式”升級為基礎能源供給載體，其本質是將光伏系統與建筑圍護結構深度融合，實現“建筑表皮即發電系統”的功能重構。與傳統光伏電站的“附加式安裝”不同，BIPV需兼顧發電效率、建筑美學、結構安全與使用功能的多重需求，而屋面與立面作為BIPV的核心承載載體，其適配邏輯與承重設計直接決定了系統的穩定性、經濟性與全生命周期價值。因此，零碳園區BIPV基礎規劃必須以“建筑為本、能源為核”，精準破解屋面/立面適配難題，筑牢承重安全防線。

一、核心原則：BIPV基礎規劃的底層邏輯重構

零碳園區BIPV規劃絕非“光伏組件+建筑表皮”的簡單疊加，而是圍繞“安全、高效、協同、耐久”四大核心原則的系統設計，徹底顛覆傳統光伏與建筑“兩張皮”的建設模式。

安全優先是底線原則，需確保BIPV系統在極端天氣（暴雨、臺風、暴雪）下不影響建筑結構安全，承重設計需滿足國家《建筑結構荷載規范》（GB 50009）的嚴苛要求；

高效發電是核心目標，通過屋面/立面朝向優化、組件選型匹配，最大化提升光伏系統的年發電量；

協同融合是關鍵邏輯，BIPV需與建筑功能（如屋面防水、立面采光）、園區能源系統（如儲能、微電網）深度協同，避免功能沖突；

耐久適配是長效保障，光伏組件與建筑的使用壽命需趨于一致（通常為25-30年），減少后期維護成本與二次改造帶來的碳排放。

這四大原則共同決定了BIPV基礎規劃必須前置介入建筑設計階段，而非后期追加，實現“建筑結構與光伏系統同設計、同施工、同驗收”的全流程協同。

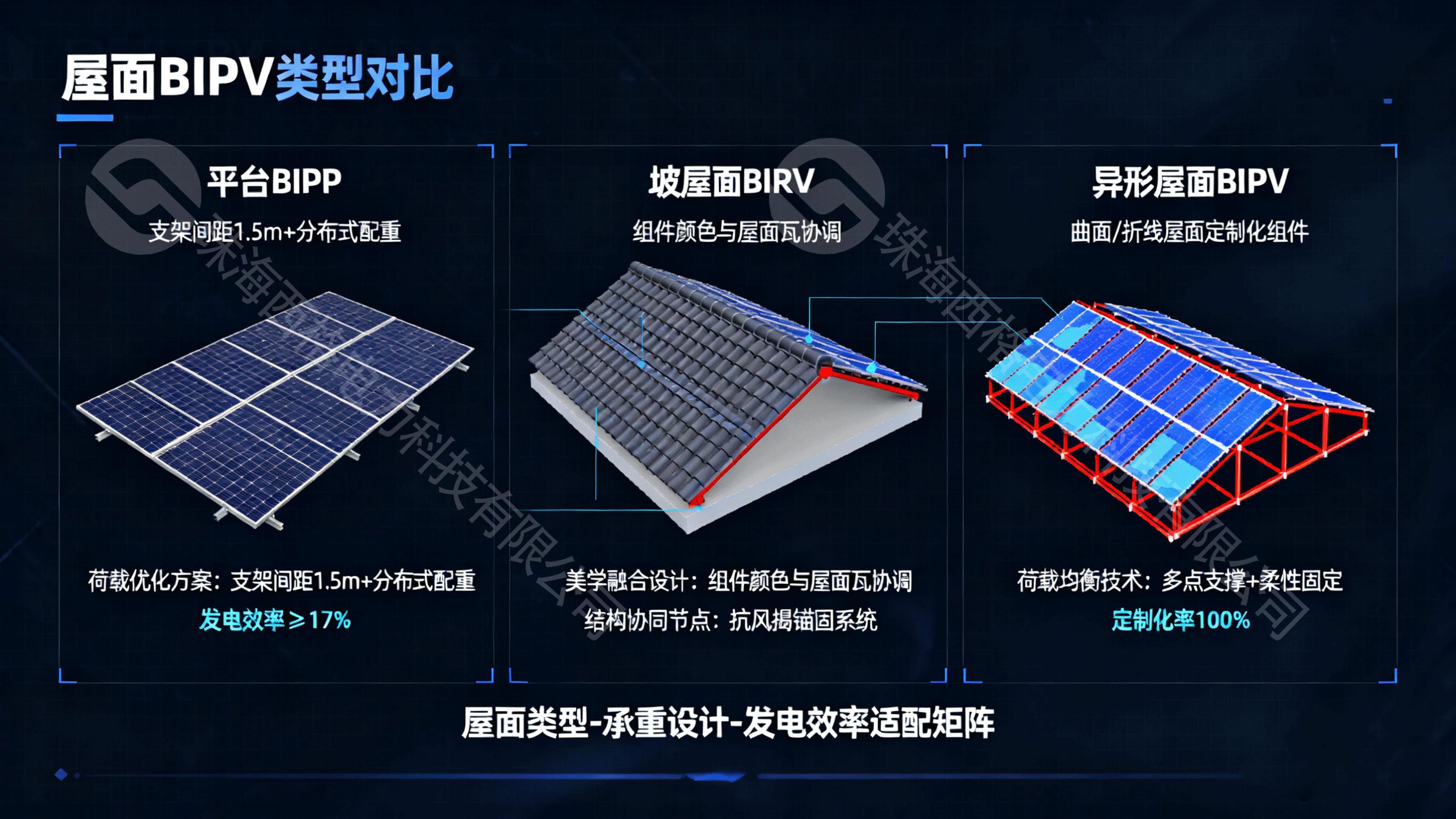

二、屋面BIPV：適配類型與承重設計的精準匹配

屋面是零碳園區BIPV的主要應用場景，占園區BIPV總發電量的70%以上。其規劃核心是根據屋面類型（平屋面、坡屋面、異形屋面）的結構特性，制定差異化的適配方案與承重設計策略，平衡發電效率與結構安全。

（一）平屋面BIPV：高效利用與荷載優化的雙重實現

平屋面（如工業園區廠房、商業綜合體屋頂）具有面積大、平整度高、朝向靈活的優勢，是BIPV高效發電的首選場景。其適配與承重設計需聚焦“組件排布優化”與“荷載分散控制”兩大核心。

在適配邏輯上，采用“矩陣式排布+傾角優化”方案：根據園區所在緯度確定光伏組件最佳傾角（北緯30°-40°區域通常為30°-35°），通過支架抬高組件（離地30-50cm），形成自然通風通道，避免組件溫度過高導致發電效率衰減（溫度每升高1℃，效率下降約0.4%）。同時，預留屋面檢修通道（寬度不小于0.8m）與設備安裝空間（如空調外機、通風口），確保建筑功能不受影響。

在承重設計上，需精準核算“靜態荷載+動態荷載”：靜態荷載包括光伏組件（約15-20kg/㎡）、支架（約5-8kg/㎡）的自重，以及屋面防水層、保溫層的重量；動態荷載涵蓋風荷載（沿海地區需按1.2kN/㎡核算）、雪荷載（北方地區需按0.7kN/㎡核算）與檢修人員荷載（2.0kN/㎡）。對于既有建筑平屋面，若原有承重不足（如老舊廠房），采用“輕型支架+分布式安裝”策略，選用薄膜光伏組件（重量僅為晶體硅組件的1/3），并通過荷載分散技術將重量均勻傳遞至屋面梁體，避免局部應力集中。上海某零碳工業園區平屋面BIPV項目，通過荷載優化設計，在不改造原有屋面結構的前提下，實現光伏組件全覆蓋，年發電量達120萬度，滿足園區20%的生產用電需求。

（二）坡屋面BIPV：美學融合與結構協同的設計要點

坡屋面（如園區宿舍、研發樓）兼具功能性與美學性，BIPV規劃需實現“發電功能與建筑風貌”的統一，避免破壞建筑整體造型。其適配與承重設計需結合屋面坡度、瓦材類型制定方案。

在適配邏輯上，分為“替代式”與“附加式”兩種模式：對于新建坡屋面，采用“光伏瓦替代傳統瓦材”的替代式方案，光伏瓦顏色、尺寸與建筑風格匹配（如仿瀝青瓦、仿陶瓦光伏組件），直接鋪設于屋面檁條上，實現“建材與能源組件二合一”；對于既有坡屋面，采用“附加式支架”方案，在原有瓦材表面安裝輕型支架，光伏組件平行于屋面鋪設，支架與屋面檁條通過專用連接件固定，避免穿透防水層造成滲漏。同時，根據屋面坡度調整組件安裝方式——坡度小于15°時需增設防滑裝置，坡度大于45°時需優化組件固定結構，防止脫落。

在承重設計上，重點關注“檁條承載能力”與“風吸力抵抗”：光伏瓦的自重（約8-12kg/㎡）與傳統瓦材接近，無需額外強化屋面結構，但需驗算檁條的間距與截面尺寸，確保滿足集中荷載要求；附加式安裝時，支架需與屋面結構主受力構件（檁條、屋架）連接，而非僅固定于瓦材表面，同時通過抗風揭設計（如采用下壓式夾具）提升系統抗風能力，避免臺風天氣下組件被風吸力掀翻。北京某零碳社區坡屋面BIPV項目，采用仿陶瓦光伏組件，既保留了中式建筑風貌，又實現年發電量35萬度，滿足社區公共照明與電梯用電需求。

（三）異形屋面BIPV：定制化適配與荷載均衡的技術突破

異形屋面（如園區會展中心、藝術場館的曲面、折面屋面）造型獨特，BIPV規劃需通過定制化設計突破適配難題。其核心技術是“柔性組件+自適應支架”的組合方案：選用柔性薄膜光伏組件（可彎曲角度達30°），適配曲面屋面的弧度；采用可調節角度的自適應支架，通過三維建模技術精準定位支架安裝點，確保組件與屋面緊密貼合。

在承重設計上，采用“分散式錨固+局部結構強化”策略：通過有限元分析軟件模擬屋面應力分布，在荷載集中區域增設加強肋或鋼構支撐；支架錨固點優先選擇屋面梁、柱等主受力構件，避免在屋面薄弱區域設置荷載點。深圳某零碳會展中心曲面屋面BIPV項目，通過定制化柔性組件與自適應支架設計，實現光伏系統與曲面屋面的完美融合，年發電量達80萬度，同時通過光伏組件的遮陽作用，降低建筑夏季空調能耗15%。

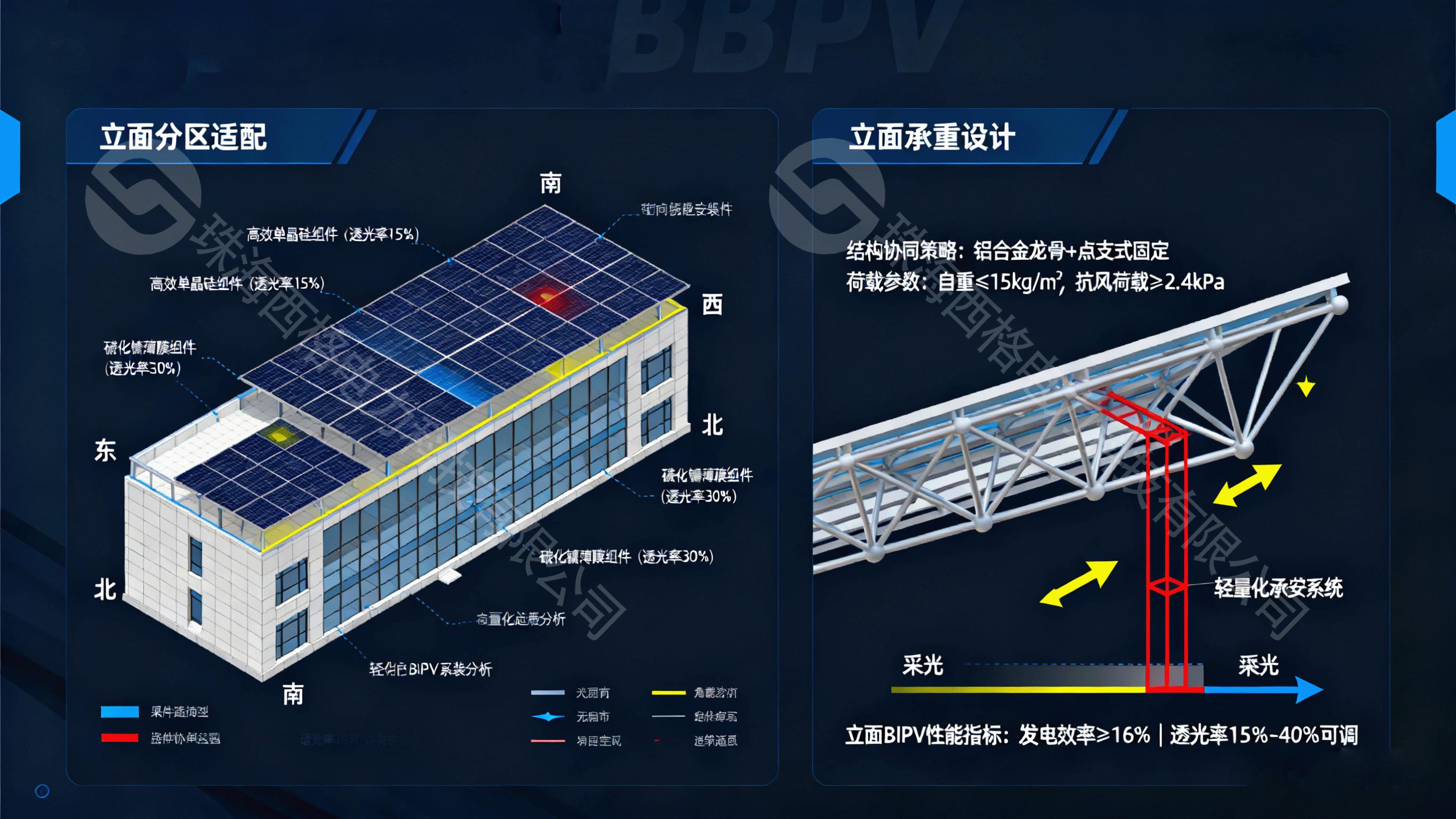

三、立面BIPV：采光與發電的平衡及承重解決方案

建筑立面（如辦公樓、研發中心的外墻）是零碳園區BIPV的重要補充場景，但其面臨“采光需求與發電效率沖突”“立面結構承重有限”等難題，規劃核心是“分區適配、輕量化設計”。

（一）立面分區適配：基于朝向與功能的差異化設計

立面BIPV需根據朝向與建筑功能分區，選擇不同類型的光伏組件，實現“采光與發電”的平衡。

南向立面光照條件最優，優先選用高效晶體硅組件（發電效率23%以上），采用“全遮蔽”或“半遮蔽”布局——對于非采光需求區域（如設備機房外墻）采用全遮蔽安裝，對于辦公區域外墻采用“光伏組件+玻璃幕墻”間隔布局，保證室內采光；

東、西向立面光照時間短、強度低，選用弱光性能優異的薄膜光伏組件（如碲化鎘組件），減少光照不足對發電效率的影響；

北向立面光照條件差，以采光功能為主，僅在窗間墻等局部區域安裝光伏組件，避免影響室內采光。

同時，結合建筑立面的開窗比例與造型，采用“定制化組件”適配——對于玻璃幕墻建筑，選用光伏中空玻璃組件（雙層玻璃中間夾光伏電池片），兼具采光、保溫與發電功能；對于石材幕墻建筑，采用“外掛式光伏組件”，在石材幕墻外側安裝光伏板，通過支架與墻體結構連接，不破壞原有幕墻裝飾效果。

（二）立面承重設計：輕量化與結構協同的核心策略

建筑立面的承重能力遠低于屋面，BIPV規劃需采用“輕量化組件+分散式固定”的承重設計策略，控制系統自重不超過建筑立面的設計荷載（通常為0.5-1.0kN/㎡）。

在組件選型上，優先選用輕量化產品：光伏中空玻璃組件重量控制在30kg/㎡以內，薄膜光伏組件重量控制在15kg/㎡以內，避免選用重型晶體硅組件導致立面結構過載；

在固定方式上，分為“點支撐”與“框支撐”兩種

光伏中空玻璃組件采用點支式幕墻技術，通過不銹鋼駁接爪固定于立面鋼結構上，荷載集中于鋼結構主龍骨；

外掛式組件采用“上掛下托”的框支撐方式，上部通過掛鉤固定于墻體圈梁，下部通過托件支撐，將荷載均勻傳遞至墻體受力構件，避免在加氣塊等非承重墻體上設置固定點。

對于既有建筑立面改造，需先進行結構檢測，若原有立面承重不足，采用“光伏遮陽板”替代直接安裝——在立面外側增設懸挑式光伏遮陽板，支架固定于建筑樓板或梁體，既不增加立面墻體荷載，又能通過遮陽降低建筑空調能耗，實現“發電+節能”雙重效益。廣州某零碳辦公樓立面BIPV項目，采用輕量化碲化鎘薄膜組件與點支式固定設計，系統自重僅22kg/㎡，年發電量達42萬度，同時使建筑室內采光滿足《建筑采光設計標準》（GB 50033）要求。

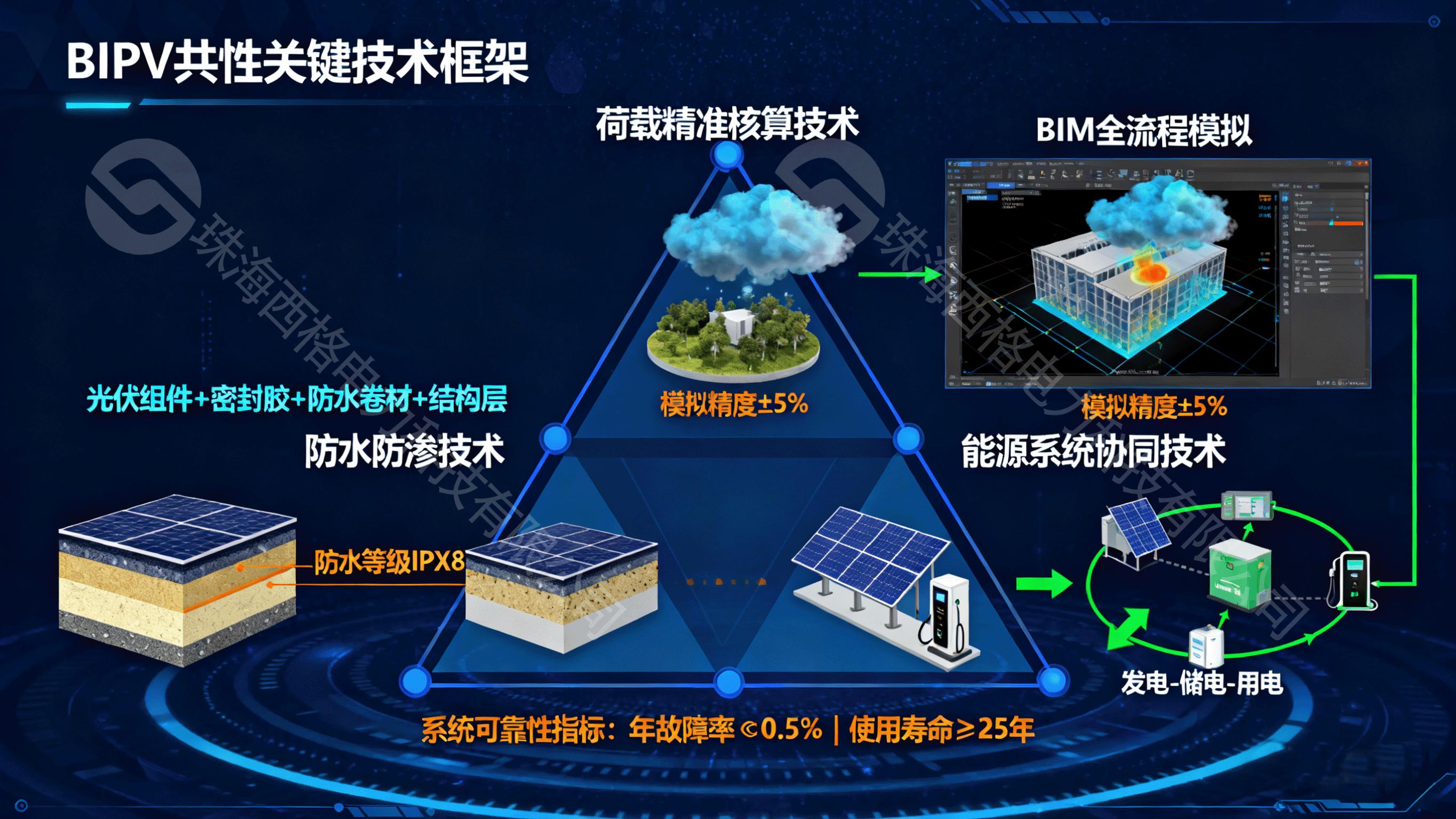

四、共性關鍵技術：保障BIPV系統安全穩定的核心支撐

無論是屋面還是立面BIPV，其基礎規劃均需依托三大共性關鍵技術，解決承重安全、防水防滲、系統協同等核心問題，確保系統長期穩定運行。

（一）荷載精準核算技術：基于BIM的全流程模擬

采用建筑信息模型（BIM）技術構建“建筑結構+BIPV系統”的一體化模型，通過有限元分析軟件（如ABAQUS）模擬不同工況下的荷載傳遞路徑與結構應力分布。在設計階段，精準核算光伏組件、支架的自重及風、雪等可變荷載，優化支架安裝位置與固定方式；在施工階段，通過BIM模型指導支架錨固點施工，避免破壞建筑結構主筋；在驗收階段，依據模型數據進行荷載測試，確保系統承重滿足設計要求。

（二）防水防滲技術：構建多重防護體系

防水是BIPV系統的核心隱患點，需構建“組件密封+節點防水+基層防護”的三重體系。屋面BIPV中，光伏組件之間采用專用防水膠條密封，組件與屋面基層之間鋪設柔性防水卷材（如TPO防水卷材），支架錨固點采用“防水套管+密封膠”雙重密封；立面BIPV中，光伏組件與幕墻框架之間采用三元乙丙膠條密封，外掛式組件與墻體之間預留排水通道，避免雨水滲入室內。同時，在基層設置防水層加強層，重點強化組件拼接處、支架錨固點等易滲漏區域。

（三）與園區能源系統協同技術：實現“發電-儲電-用電”閉環

BIPV系統需接入園區源網荷儲一體化平臺，通過數字孿生技術實現與儲能、建筑用能、交通充電系統的協同。在發電高峰時段（中午11:00-15:00），BIPV產生的富余電能優先存儲至園區儲能系統，或直接供給電動汽車充電；在發電低谷時段（夜間），儲能系統放電補充建筑用能需求。通過AI調度算法，實現BIPV發電量與園區用能需求的精準匹配，提升能源利用效率。

五、規劃實施路徑：從前期勘察到后期運維的全流程管控

零碳園區BIPV基礎規劃需遵循“前期勘察-方案設計-施工管控-運維監測”的全流程路徑，確保各環節銜接順暢，避免規劃與實踐脫節。

前期勘察階段，重點開展建筑結構檢測（承重能力、結構形式）、光照資源評估（年日照時數、太陽輻射強度）與周邊環境調研（遮擋物、風速風向），為適配與承重設計提供數據支撐；

方案設計階段，結合建筑功能與園區能源需求，制定屋面/立面分區適配方案、承重結構強化方案及系統協同方案，并通過BIM模型進行可視化驗證；

施工管控階段，實行“樣板引路”制度，先完成試點區域施工與荷載測試，再全面推廣，重點管控支架錨固施工與防水節點處理；

運維監測階段，搭建BIPV智慧運維平臺，實時監測組件發電效率、結構荷載狀態與防水性能，通過無人機巡檢與傳感器監測結合，及時發現并處理故障。

以BIPV規劃激活建筑的能源價值

零碳園區BIPV基礎規劃的核心，是讓建筑從“能源消耗體”轉變為“能源生產體”，其關鍵在于打破光伏與建筑的行業壁壘，實現結構安全、發電效率與建筑功能的協同統一。屋面與立面的適配設計需立足建筑本身特性，承重設計需堅守安全底線，同時通過數字技術與園區能源系統深度耦合，最大化發揮BIPV的能源價值。未來，隨著柔性光伏組件、輕量化支架等技術的持續突破，BIPV將成為零碳園區建筑的標配，為園區實現“能源自給自足、碳排持續降低”的目標提供堅實支撐。
