汽車前照燈在戶外長期暴露于太陽輻射下，其光學系統中的透鏡可能將陽光聚焦于周邊塑料部件，形成局部高溫區域，引發材料熔化、變色、變形甚至火災風險。為確保產品可靠性，必須開展準確的太陽輻射模擬分析與實驗驗證。本研究將數值仿真方法與紫創測控Luminbox太陽光模擬器測試相結合，全面評估汽車前照燈在真實日照環境下的熱負荷表現。

實驗材料與設備

luminbox

實驗研究材料

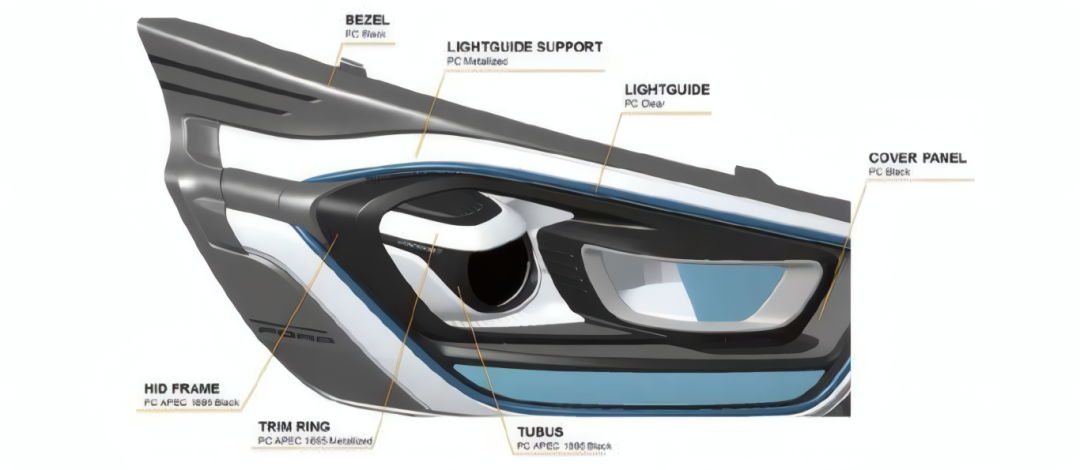

實驗選取前照燈關鍵塑料部件，材料均為聚碳酸酯（PC）系列，其中Tubus 和 HID 框架采用 PC APEC 1895，黑色分隔器為黑色 PC。核心設備為高準直太陽光模擬器，其可精準復現太陽平行光特性，按仿真模擬預設的臨界角度調整照射方向，輻射強度能精準匹配理論計算值（如黑色分隔器對應910 W/m2），確保實驗場景與實際太陽輻射高度一致。

實驗理論依據與仿真預判臨界角

luminbox

實驗基于光學大氣質量（AM）理論，以太陽常數1353 W/m2為基礎，結合海拔2km 環境參數確定輻射強度。通過數值仿真模擬預判臨界角：先以5 度間隔在方位角 - 90° 至 90°、傾角 - 10° 至 100°（含 10° 車輛傾斜）粗掃，再 2 度精掃，最終確定Tubus、HID 框架、黑色分隔器、蓋板的對應臨界角度。

實驗設計與步驟

luminbox

1.實驗方案

實驗以臨界角度為核心變量，聚焦部件最高溫度響應。實驗環境溫度設為23℃，與數值模擬基準一致；為模擬極端工況，后續通過角度相關偏移修正，將實驗結果等效轉換為80℃環境下的數據，以便與模擬結果對比。實驗遵循“角度校準— 輻射加載 — 溫度采集 — 數據修正” 閉環邏輯，保障數據準確性。

2.操作步驟

?

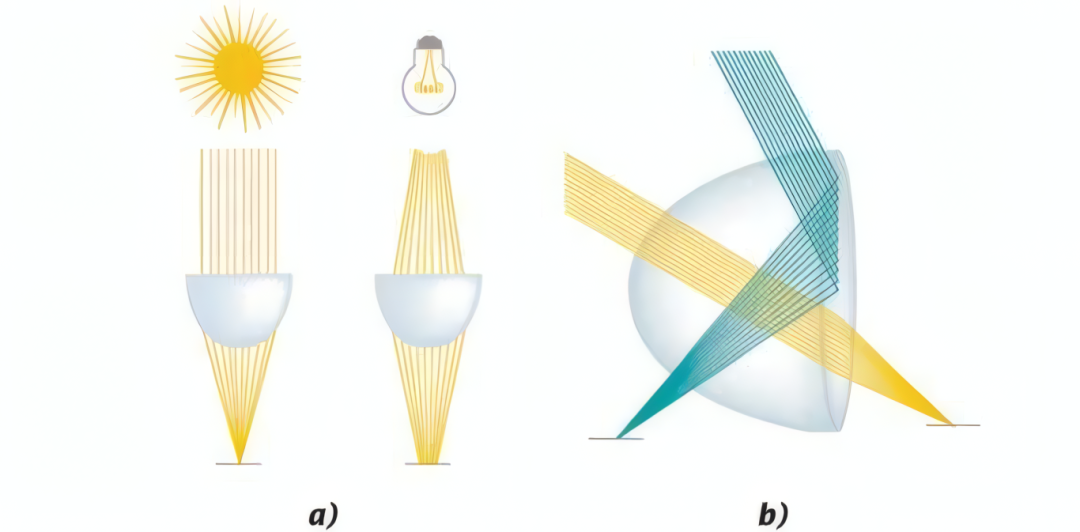

陽光聚焦（a）及前后表面聚焦（b）

固定前照燈樣品，按臨界角度調整太陽光模擬器照射方向；

啟動太陽光模擬器，設定輻射強度至理論值，持續照射至部件溫度穩定；

采集各部件最高溫度數據，重點記錄熱點峰值；

每個臨界角度重復實驗3 次，取溫度平均值；

對實測溫度進行偏移修正，換算為80℃環境下的等效溫度，與模擬結果對比。

實驗結果的相關性與有效性

luminbox

太陽光線聚集熱點分析結果：Tubus（a）、HID框架（b）、黑色分隔器（c）

通過實驗數據對比可知，各部件太陽光模擬器實測與數值仿真模擬的溫度差異率均低于5%：Tubus 3.00%、黑色分隔器 1.05%、HID 框架 3.37%、蓋板 1.55%，差異源于塑料部件翹曲、裝配及生產公差。這表明太陽光模擬器實驗能精準反映部件實際熱響應，其超高準直特性確保了平行光聚焦效應的真實復現。

綜上，本研究以高準直太陽光模擬器為核心設備，開展汽車前照燈的太陽輻射實驗，經精準角度控制、輻射強度匹配與數據修正，成功獲取關鍵部件溫度響應特性，實驗與仿真模擬差異率均在5%以內，驗證了方法的科學性與可靠性。太陽光模擬器對太陽平行光的精準復現是測試關鍵，實驗結果為產品結構優化、材料選型及安全裕度設計提供量化依據。

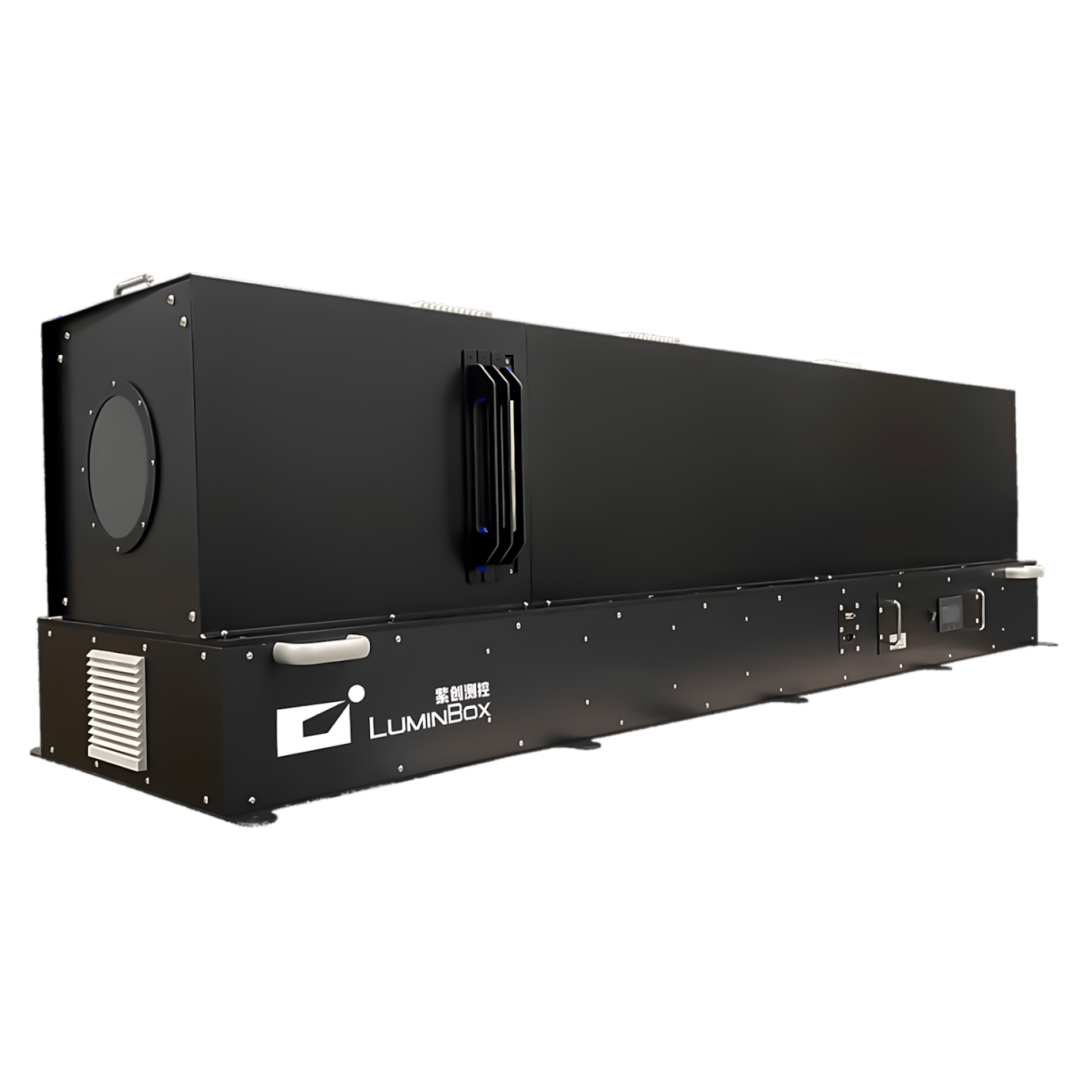

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器為汽車提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為汽車前照燈的太陽輻射模擬測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力汽車、航空航天等領域的技術革新。
