項目背景

某機械加工企業專注于高精度零部件生產，車間部署了 12臺智能加工機床，核心控制單元均采用 CANopen 協議的伺服控制器、主軸控制器，同時配備了溫度、壓力、振動等 8類傳感器，用于實時采集機床運行過程中的關鍵數據。然而，工廠的生產監控上位機及 MES系統基于 Modbus TCP協議搭建，由于 CANopen與 Modbus TCP協議不兼容，導致各機床的運行數據（如伺服電機轉速、主軸切削力、加工區域溫度、液壓系統壓力等）無法實時上傳至監控平臺。

此前，工廠只能依賴操作工定時巡檢記錄設備狀態，不僅勞動強度大，還存在數據滯后、遺漏等問題。一旦機床出現輕微故障（如轉速波動、溫度異常升高），無法及時被發現，往往發展為嚴重故障導致生產線停機，平均每次停機損失超過 5萬元。同時，缺乏實時數據支撐，工藝參數無法根據設備運行狀態動態調整，導致零部件加工精度不穩定，不良率維持在 3.5%左右，嚴重影響生產連續性和產品質量。

解決方案

為解決跨協議通訊難題，實現設備數據實時交互與遠程監控，企業選用協議轉換網關，構建CANopen 控制器與 Modbus TCP上位機的專屬通訊鏈路，具體實施如下：

1.硬件部署

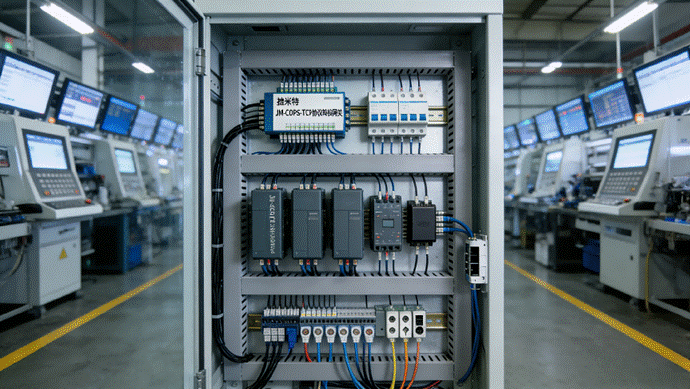

在每臺機床的電氣柜內采用 35mm DIN導軌標準安裝工業智能網關，無需額外改造柜體結構，安裝便捷高效。網關接入 24VDC（±10%）穩定供電，完全匹配機床原有供電系統，最大功率僅 3.5W，不會增加電路負載。通過 CANopen接線端子逐一連接 3臺伺服控制器、1臺主軸控制器及 8個各類傳感器，確保設備信號穩定傳輸；網關以太網口直接接入工廠局域網，與監控上位機及 MES系統服務器建立物理連接，網絡延遲低且傳輸穩定。

2.網關配置

在 TIA Portal環境中導入工業網關配套的 EDS文件，快速完成設備組態，無需復雜編程。配置 CANopen從站參數時，波特率設為 500kbit/s，兼顧數據傳輸速度與穩定性，節點 ID按設備類型分配為 1-5（伺服控制器 1-3號、主軸控制器 4號、傳感器集群 5號），便于后期維護管理。根據機床數據交互需求，添加 20個接收 PDO和 20個傳輸 PDO，分別映射設備運行參數（如轉速、壓力、溫度）和上位機控制指令（如轉速調整、急停指令），實現數據采集與設備控制一體化。

網關工作在 Modbus TCP Client模式，配置 5個 Node節點分別對應 5類設備，每個 Node支持 32 條命令，可全面覆蓋設備數據采集與控制需求。采用快速掃描方式采集關鍵工藝數據，確保上位機能夠及時獲取設備實時狀態，滿足高精度加工對數據實時性的要求。

3.數據交互優化

考慮到機床工藝參數多為 16位數據，設置字節交換方式為二字節交換，確保轉速、切削力等參數在協議轉換過程中無偏差，數據傳輸精度達 100%。配置網關輸入緩沖區（0x000-0x5DB）專門存儲 CANopen設備上傳的各類數據，上位機通過 Modbus TCP協議直接讀取該地址段數據，無需額外數據轉發環節。將響應等待時間設為 200ms，輪詢延時設為 100ms，既保證了數據采集的實時性，又避免了網絡擁堵，確保多設備同時通訊時的穩定性。

4.故障保障設置

啟用網關模塊的狀態字功能，每個命令的執行狀態通過對應 bit位實時反饋，上位機可直觀查看數據傳輸是否正常；同時啟用異常碼功能，支持 Modbus協議標準異常碼（0x01-0x04）及自定義超時異常碼（0xFF），一旦出現通訊故障，可快速定位問題根源（如設備離線、線路故障、參數配置錯誤等）。

設置無響應動作為 “保持”，當 Server連續三次無正確應答時，網關保持最后一次有效數據，避免上位機因數據丟失誤發控制指令，保障機床正常運行。通過配置軟件將工程文件以.dsn格式保存并加密，防止非授權人員修改參數，進一步提升系統運行安全性。

項目成效

通訊無縫銜接，監控全面升級：成功實現 CANopen控制器與 Modbus TCP上位機的無縫通訊，上位機可實時采集 12項關鍵運行參數（伺服電機轉速、主軸切削力、加工區域溫度、液壓壓力等），數據更新延遲≤150ms，遠程監控覆蓋率達 100%，操作工無需現場巡檢即可在監控中心掌握所有機床運行狀態。

故障快速響應，生產穩定性提升：網關支持 10個 Client同時連接，生產管理、技術、運維等部門可通過多終端并行監控，結合狀態字與異常碼功能，故障響應時間從 1小時縮短至 5分鐘，設備故障率從原來的 8%下降至 4.8%，生產線停機時間減少 60%，每月減少經濟損失約 20萬元。

集成高效便捷，成本顯著降低：無需修改機床控制器與上位機原有程序，僅通過網關配置即可完成系統集成，單臺機床改造實施周期縮短至 2天，整個車間 12臺機床改造僅用 15天完成，相比傳統改造方案（需編寫定制驅動程序），改造成本降低 50%，投資回報率達 300%。

環境適應性強，運行穩定可靠：協議轉換網關采用工業級設計，適應機床電氣柜 - 20～50℃的工作環境，濕度≤95% 的條件下仍能穩定運行，IP20防護等級有效防塵、防異物侵入。項目上線后，網關連續運行 3個月無故障，設備平均無故障運行時間從原來的 120小時提升至 300小時，有力保障了高精度零部件生產的穩定性，產品不良率從 3.5%降至 1.8%。
