第一章 緒論：功率半導體的代際更迭與國產替代的歷史使命

全球功率半導體產業正處于一場從硅（Si）基材料向寬禁帶（WBG）材料，特別是碳化硅（SiC）轉型的深刻技術革命之中。在過去的數十年里，硅基絕緣柵雙極型晶體管（IGBT）作為高壓功率轉換的核心器件，支撐了從工業電機驅動到固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器的廣泛應用。然而，隨著固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器對功率密度的要求日益嚴苛，硅材料的物理極限逐漸成為制約系統性能提升的瓶頸。

中國作為全球最大的固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器制造基地，在這一輪技術變革中不僅面臨著技術升級的挑戰，更承載著供應鏈自主可控的戰略使命。國產SiC器件全面替代進口器件，不僅是一次單純的元器件替換，更是一場涉及材料科學、芯片設計、晶圓制造、封裝工藝以及系統級可靠性驗證的系統性工程。在這條征程上，性能參數的對標僅僅是入場券，而**可靠性（Reliability）**才是決定國產器件能否真正站穩腳跟、贏得主機廠（OEM）信任的核心基石。

傾佳電子楊茜剖析這一替代進程的內在邏輯，特別是通過對國產SiC碳化硅功率半導體領軍企業——深圳基本半導體股份有限公司（以下簡稱“基本半導體”）的多份可靠性測試報告進行“法醫式”的深度解讀，從HTRB、HTGB到AQG 324標準下的動態應力測試（DGS、DRB），全方位展現國產SiC器件在極端工況下的品質底色，并探討其背后的失效機理、封裝創新及質量管理體系。

1.1 硅基IGBT的物理局限與SiC的理論優勢

要理解替代的必然性，首先必須從半導體物理學的角度審視兩者的差異。硅材料的帶隙寬度僅為1.12 eV，這一固有屬性限制了其臨界擊穿場強。為了承受高電壓（如1200V或1700V），硅基器件必須擁有較厚的漂移層，這直接導致了通態電阻（RDS(on)?）的增加。IGBT雖然通過雙極型載流子注入效應降低了導通損耗，但少數載流子的積聚效應導致了關斷時的“拖尾電流”（Tail Current），進而產生了巨大的開關損耗。這一特性將IGBT的有效工作頻率限制在20 kHz以下，使得逆變器必須配備體積龐大的無源元件（電感、電容）和散熱系統。

相比之下，4H-SiC材料展現出了壓倒性的物理優勢：

寬禁帶（3.26 eV）： 極低的本征載流子濃度使得SiC器件理論上可以在超過200°C甚至更高的結溫下工作，且漏電流極低。

高臨界擊穿場強（2-4 MV/cm）： 是硅的10倍。這意味著在相同的耐壓等級下，SiC器件的漂移層厚度僅為硅的十分之一，摻雜濃度可以提高兩個數量級。這直接造就了SiC MOSFET極低的RDS(on)?，且作為單極型器件，它沒有拖尾電流，開關速度可達IGBT的百倍以上，極大降低了開關損耗。

高熱導率（4.9 W/cm·K）： 是硅的3倍，與銅相當。這一特性使得SiC器件在同等功率損耗下具有更低的結溫升，或者在同等結溫下能處理更高的功率密度。

在800V高壓超充平臺成為主流趨勢的當下，SiC MOSFET憑借其耐高壓、耐高溫、高效率的特性，成為主驅逆變器的唯一最優解。據行業測算，引入SiC技術可使整車續航里程提升5%-10%，這對于降低電池成本（整車成本中占比最大部分）具有巨大的經濟杠桿效應。

1.2 “替代”的深層含義：從性能對標到可靠性超越

“國產替代”在早期往往被誤讀為“低價替代”或“降級替代”。然而，在車規級功率半導體領域，這種邏輯是行不通的。汽車電子的運行環境極其惡劣，需面臨寬溫度范圍（-40°C至150°C）、劇烈震動、高濕度以及長達15年或30萬公里的全生命周期考驗。進口IGBT巨頭如英飛凌（Infineon）、三菱電機（Mitsubishi Electric）等，憑借數十年的現場數據積累了極高的可靠性聲譽，其失效率通常控制在FIT（Failures In Time，每10億小時故障數）個位數級別。

對于基本半導體等國產廠商而言，要在這一領域實現“全面替代”，面臨著雙重挑戰：

克服SiC材料特有的缺陷： 如柵極氧化層界面態密度高導致的閾值電壓漂移、體二極管的雙極型退化（基面位錯擴展）、以及高電場下的邊緣終端可靠性問題。

證明比肩甚至超越硅基IGBT的魯棒性： 客戶不會因為你是國產就降低可靠性要求，相反，為了對沖更換供應商的風險，國產器件往往面臨比進口器件更嚴苛的測試標準。

因此，可靠性測試報告不僅是一份技術文檔，它是國產企業向市場遞交的“投名狀”。它記錄了器件在極端電、熱、濕應力下的生存能力，是檢驗企業設計能力、工藝控制水平和封裝技術成熟度的試金石。

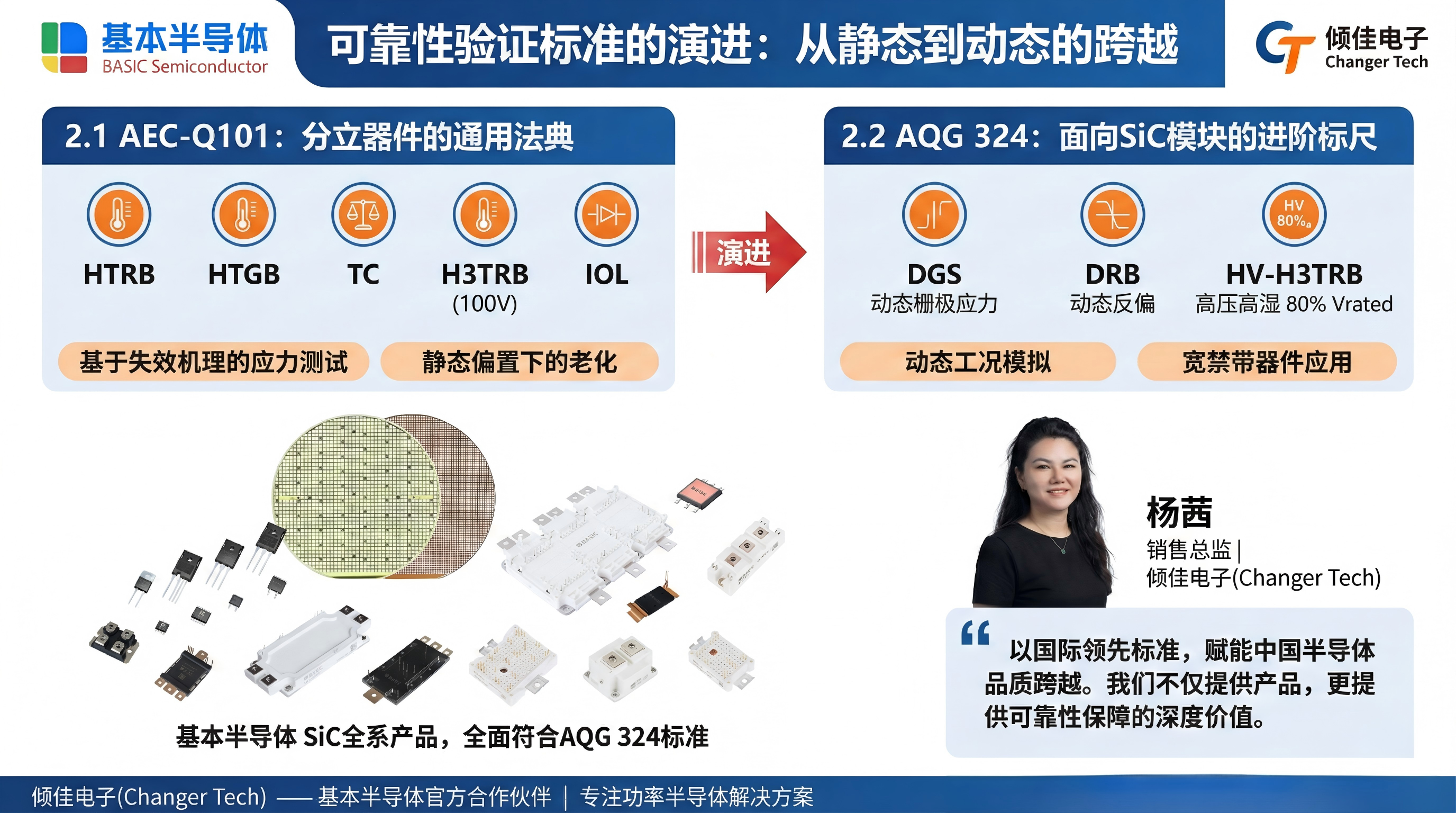

第二章 可靠性驗證標準的演進：從靜態到動態的跨越

在深入分析具體報告之前，必須建立對行業標準的認知框架。隨著功率器件從Si向SiC轉型，傳統的測試標準正在經歷一場從“靜態參數驗證”向“動態工況模擬”的深刻變革。

2.1 AEC-Q101：分立器件的通用法典

AEC-Q101《分立半導體元件應力測試認證》是汽車電子委員會（AEC）制定的行業標準，長期以來被視為車規級器件的準入門檻。其核心邏輯是基于失效機理（Failure Mechanism Based）的應力測試。

AEC-Q101的主要測試項目包括：

HTRB（高溫反偏）： 在最高結溫下施加反向電壓，考核晶圓邊緣終端設計的離子污染阻擋能力和漏電流穩定性。

HTGB（高溫柵偏）： 考核柵極氧化層的介質完整性。

TC（溫度循環）： 考核封裝材料（鍵合線、黑膠、框架）在熱脹冷縮下的機械匹配性。

H3TRB（高溫高濕反偏）： 考核器件在潮濕環境下的抗腐蝕能力。

IOL（間歇工作壽命）： 利用器件自熱進行功率循環，模擬實際開關過程中的熱應力，主要考核鍵合線與鋁層的結合強度。

盡管AEC-Q101地位崇高，但它主要基于硅基器件的特性制定。對于SiC MOSFET，AEC-Q101存在明顯的局限性：它主要關注靜態偏置下的老化，未能充分覆蓋SiC在高頻、高dV/dt開關過程中的動態退化機制。例如，傳統的H3TRB測試電壓通常限制在100V，這對于1200V甚至1700V的SiC器件來說，無法有效激發高電場下的電化學遷移失效。

2.2 AQG 324：面向SiC模塊的進階標尺

為了彌補AEC-Q101在現代功率模塊，特別是寬禁帶器件應用中的不足，歐洲電力電子中心（ECPE）聯合寶馬、大眾等車企推出了AQG 324指南（Qualification of Power Modules for Use in Power Electronics Converter Units in Motor Vehicles）。

AQG 324不僅針對模塊級產品，更引入了專門針對SiC特性的動態測試項目：

DGS（動態柵極應力）： 模擬SiC MOSFET在實際驅動中的高頻開關過程，考核柵極氧化層界面在動態充放電下的電荷捕獲效應，這是導致閾值電壓（Vth?）漂移的關鍵機制。

DRB（動態反偏）： 在高頻開關關斷期間，漏源電壓（VDS?）劇烈變化，DRB測試考核器件在高dV/dt下邊緣終端的可靠性。

HV-H3TRB（高壓高溫高濕反偏）： 明確提出了在80%額定電壓下的高濕測試，遠超AEC-Q101的100V限制，對器件的鈍化層和封裝氣密性提出了極高要求。

基本半導體作為國產領軍企業，其測試報告顯示出對AQG 324標準的積極采納，這標志著國產廠商的質量認知已經從單純滿足“門檻標準”上升到了“國際先進標準”的維度。

第三章 基本半導體可靠性報告的法醫式深度解析

基于掌握的七份基本半導體可靠性試驗報告（涵蓋B2M、B3M系列MOSFET），我們可以對其產品的品質底色進行詳盡的解析。這些報告覆蓋了從650V到1700V的多個電壓等級，以及TO-247、TO-263等多種封裝形式，樣本量嚴格遵循車規級要求（通常為77pcs/lot），測試結果均為“Pass”（通過）。

3.1 高溫反偏（HTRB）與耐壓裕度的極限探索

在型號為B2M600170H（1700V SiC MOSFET）的測試報告中，HTRB測試條件被設定為：

結溫（Tj?）： 175°C

電壓（VDS?）： 1700V

時長： 1000小時

深度解讀： 常規的工業級IGBT測試通常在150°C下進行，且施加電壓多為額定值的80%（即1360V）。基本半導體不僅將測試溫度提升至SiC材料允許的175°C上限，更是在**100%額定電壓（1700V）**下進行了1000小時的滿負荷考核。

這一測試條件的嚴苛程度遠超行業平均水平。

溫度維度： 根據阿倫尼烏斯（Arrhenius）模型，溫度每升高10°C，化學反應速率（即老化速率）約增加一倍。從150°C提升至175°C，意味著老化應力增加了近6倍。這直接驗證了器件在極限高溫下的漏電流穩定性，證明了其邊緣終端設計（Junction Termination Extension, JTE）能夠有效抑制高溫下的電場擁擠效應，且鈍化層材料在高溫下未發生退化。

電壓維度： 在100%額定電壓下測試，意味著器件必須在整個測試周期內保持極其微小的漏電流，任何微小的晶體缺陷（如微管、螺位錯）或封裝界面的離子污染都可能在強電場驅動下導致雪崩擊穿或漏電超標。零失效的結果表明，基本半導體在晶圓篩選（Screening）和外延層質量控制上達到了極高水平，消除了“致命缺陷”。

對于1200V器件如B3M013C120Z，HTRB測試同樣在175°C下進行，電壓施加1200V，同樣展現了對耐壓裕度的絕對自信。

3.2 動態可靠性：AQG 324標準的實戰演練

在B3M013C120Z的測試報告中，我們看到了最具含金量的測試項目：DGS（動態柵極應力）和DRB（動態反偏應力） 。這是區分“及格”與“優秀”的分水嶺。

DGS測試細節：

條件： VGS?=?10V/+22V，頻率f=250kHz，持續時間300小時（累計約1.08×1011次循環）。

電壓變化率： dVGSon?/dt>0.6V/ns，dVGSoff?/dt>0.45V/ns。

深度解讀： 250 kHz的開關頻率是傳統IGBT（通常<20 kHz）難以企及的。在高頻、高電壓擺幅（-10V到+22V）的驅動下，柵極氧化層界面會經歷極其劇烈的電荷陷阱捕獲與釋放過程。如果界面態密度（Dit?）過高，或者氧化層質量不佳，器件會出現嚴重的閾值電壓（Vth?）漂移。正向漂移會導致導通電阻增加，損耗變大；負向漂移則可能導致器件無法可靠關斷，引發直通炸機。基本半導體的器件在經歷千億次開關循環后依然通過測試，證明了其柵氧工藝已經極其成熟，能夠有效抑制界面態的產生。

DRB測試細節：

條件： VDS?=960V（80%額定值），頻率f=50kHz，持續時間556小時（1011次循環）。

dV/dt： ≥50V/ns。

深度解讀： DRB測試聚焦于器件在高dV/dt下的魯棒性。當器件快速關斷時，漂移區的耗盡層迅速擴展，產生的位移電流會沖擊邊緣終端結構。如果鈍化層材料的介電常數或電荷分布設計不合理，高頻下的位移電流會導致局部的電場畸變或介質熱損傷。通過DRB測試，意味著基本半導體的SiC MOSFET完全適應了第三代半導體“高速開關”的特性，能夠安全地應用在追求極致功率密度的EV主驅控制器中。

3.3 高壓高濕（HV-H3TRB）：向“電化學腐蝕”宣戰

所有分析的報告中，H3TRB測試條件均為：Ta?=85°C，RH=85%，但施加的偏置電壓高達960V（對于1200V器件）或1360V（對于1700V器件）。

深度解讀： 這是典型的HV-H3TRB測試。相比于AEC-Q101傳統的100V偏置，高壓條件將電場驅動力提升了一個數量級。在高溫高濕環境下，封裝材料（如環氧樹脂）會吸收水分，水分子在強電場作用下極易并在芯片表面的金屬層（如鋁或銅）引發電化學遷移，形成枝晶（Dendrites），最終導致極間短路。 基本半導體采用960V/1360V的高壓進行1000小時測試且零失效，揭示了其封裝工藝的兩大突破：

極低的離子污染水平： 封裝材料中殘留的氯、鈉等離子極少。

卓越的界面結合力： 鈍化層（Passivation）與塑封料（Mold Compound）之間的結合極其緊密，沒有給水分子的滲透和積聚留下微觀通道。這對于在潮濕氣候或沿海地區運行的電動汽車至關重要。

3.4 間歇工作壽命（IOL）：封裝互連的終極考驗

在所有報告中，IOL測試的條件均設定為△Tj?≥100°C，循環次數15,000次（升溫2分鐘，降溫2分鐘）。

深度解讀： IOL測試通過器件自身發熱來模擬實際工況中的熱循環。△Tj?=100°C是一個巨大的溫差擺幅，它利用芯片、鍵合線、焊料和框架之間熱膨脹系數（CTE）的不匹配，產生周期性的剪切應力。

失效模式： 常見的失效包括鍵合線根部斷裂（Heel Crack）、鍵合線脫落（Lift-off）或芯片焊料層的裂紋擴展及分層。

品質底色： 15,000次循環無失效，且導通電阻和熱阻無明顯飄移，表明基本半導體采用了高可靠性的互連工藝。在模塊級產品（如Pcore系列）中，這往往對應著先進的**銀燒結（Silver Sintering）和銅線鍵合（Copper Wire Bonding）**技術的應用，或者在分立器件中優化了引線框架的設計和鍵合參數。

第四章 失效機理的物理透視：SiC MOSFET vs. Si IGBT

國產SiC的可靠性構建，本質上是對SiC特定失效機理的深刻理解與工程抑制。與硅基IGBT相比，SiC MOSFET面臨著完全不同的物理挑戰。

4.1 柵極氧化層的挑戰與對策

SiC的痛點： SiC與SiO2?界面的勢壘高度（2.7 eV）低于Si與SiO2?的勢壘（3.15 eV）。這意味著在相同的高溫和電場下，SiC MOSFET更容易發生Fowler-Nordheim隧穿，導致電子注入氧化層，引發TDDB（經時介質擊穿）失效。此外，SiC表面殘留的碳團簇會形成大量的界面態。

國產對策： 基本半導體的HTGB測試（175°C, 1000h,+22V/?10V）結果表明，其通過引入先進的柵氧生長工藝（如高溫一氧化氮退火）有效降低了界面態密度，并精確控制了柵氧厚度，在保證閾值電壓穩定的同時，確保了其壽命滿足車規級（通常要求小于10ppm的失效率在20年內）要求。特別是負偏壓測試的通過，證明了器件對空穴捕獲效應的免疫力，這是SiC特有的隱患。

4.2 體二極管的雙極型退化

SiC的痛點： SiC MOSFET的體二極管是PiN結構。在早期的SiC材料中，基面位錯（BPD）在正向電流（雙極型注入）的激發下會發生滑移，擴展為層錯（Stacking Faults），導致晶體電阻率增加，通態電壓（Vf?）漂移，最終導致器件過熱失效。

國產對策： 雖然報告中未單獨列出BDOL（體二極管工作壽命）測試，但IOL和動態測試中包含了體二極管的續流過程。測試后靜態參數（RDS(on)?、VSD?）的零漂移，間接證明了基本半導體所采用的外延片具有極低的BPD密度，且在器件制造過程中采用了有效的“BPD轉化為TED（穿透型邊緣位錯）”工藝，從材料源頭阻斷了雙極型退化風險。

4.3 短路耐受能力（SCWT）的短板與系統級補救

SiC的痛點： SiC芯片面積僅為同規格IGBT的1/5到1/10。在短路發生時，極高的能量密度會導致芯片溫度在微秒級時間內飆升至金屬熔點。IGBT通常能承受10μs的短路，而SiC MOSFET通常只有2-3μs。

國產對策： 這不僅僅是器件層面的問題，更是系統設計的問題。基本半導體不僅提供芯片，還推出了BTD系列等帶有米勒鉗位和去飽和（DESAT）檢測功能的驅動芯片。通過更快的響應速度（軟關斷技術）和精確的驅動控制，在系統層面彌補了SiC材料熱容量小的物理短板，構建了“芯片+驅動”的雙重安全屏障。

第五章 先進封裝技術：175°C可靠運行的物理支撐

報告中反復出現的175°C結溫驗證，不僅是對芯片的考驗，更是對封裝技術的極限挑戰。傳統IGBT常用的軟釬焊料在150°C以上會迅速軟化、蠕變，導致可靠性雪崩式下降。

5.1 銀燒結（Silver Sintering）：解決連接的痛點

基本半導體的汽車級全碳化硅功率模塊（Pcore?6等）明確采用了壓力輔助銀燒結工藝。

物理機制： 納米銀顆粒在高溫高壓下燒結成致密的多孔銀層。

優勢： 燒結銀的熔點高達961°C（遠超錫銀銅焊料的217°C），熱導率超過200 W/m·K（焊料僅為50 W/m·K）。

可靠性收益： 這徹底解決了高溫下的芯片貼裝層疲勞問題，將功率循環壽命提升了5-10倍，是實現175°C甚至更高結溫運行的關鍵工藝支撐。

5.2 AMB陶瓷基板：堅如磐石的載體

在工業級IGBT中，DBC（直接覆銅）氧化鋁基板是主流。但在車規級SiC應用中，基本半導體采用了**Si3?N4?AMB（活性金屬釬焊）**陶瓷基板。

優勢： 氮化硅（Si3?N4?）的斷裂韌性是氧化鋁的2倍以上，熱導率也更高（>90 W/m·K）。

可靠性收益： 在-55°C至150°C的劇烈溫度沖擊下，AMB基板極少發生銅層剝離或陶瓷碎裂，保證了模塊在汽車全生命周期內的絕緣與散熱性能。

第六章 質量管理體系與市場驗證：信任的閉環

可靠性不僅來源于實驗室的測試數據，更來源于大規模制造的一致性（Consistency）和市場的實際驗證。

6.1 IATF 16949與“零缺陷”戰略

基本半導體的制造基地已通過IATF 16949:2016認證。這一標準要求建立極其嚴苛的質量管理體系，核心目標是**“零缺陷”（Zero Defect）**。

內涵： 這意味著不僅僅是篩選出壞品，而是通過統計過程控制（SPC）、帕累托分析（Part Average Testing, PAT）等手段，識別并剔除那些參數雖然在規格書范圍內但處于統計分布邊緣的“離群點”（Outliers）。

體現： 在可靠性報告中，539顆樣品進行外觀和靜態測試全數通過，77顆樣品進行1000小時老化全數通過，這種“零失效”的記錄正是“零缺陷”質量管控能力的直接體現。

6.2 頂級車企的背書

可靠性數據的最終仲裁者是市場。基本半導體的Pcore?6模塊已在多款車型上實現量產上車，并在眾多車企獲得定點或戰略合作。

意義： 國內新能源汽車的領跑者對供應鏈的審核極其嚴苛。基本半導體能夠進入其主驅逆變器供應鏈，直接替代進口產品，說明其產品的可靠性已經通過了主機廠最嚴格的系統級DV（Design Validation）和PV（Production Validation）驗證。

6.3 戰略合作構建國家級標準

基本半導體與**中國汽車芯片產業創新戰略聯盟（CASTC）**的戰略合作，標志著其不僅是標準的執行者，更是標準的制定參與者。這種合作有助于建立符合中國新能源汽車產業特點的芯片標準體系，進一步鞏固國產替代的質量話語權。

第七章 結論與展望：品質底色鑄就替代信心

綜合上述分析，我們可以得出清晰的結論：國產SiC全面替代進口器件，已經跨越了單純的“參數對標”階段，進入了以“可靠性”為核心的深水區。

以基本半導體為代表的國產領軍企業，展現出了深厚的品質底色：

測試標準的國際化與超前化： 全面采納并執行了比AEC-Q101更嚴苛的AQG 324標準，引入了DGS、DRB等針對SiC特性的動態測試。

極限工況的耐受力： 在175°C結溫、100%額定電壓、高壓高濕等極限條件下實現了零失效，證明了從芯片設計到封裝材料的極高成熟度。

先進封裝的產業化： 銀燒結、AMB基板等先進工藝的規模化應用，從物理結構上保障了器件的長壽命。

質量體系的完備性： IATF 16949認證與零缺陷管理，結合主流車企的量產背書，構建了完整的信任閉環。

在未來的征程中，隨著800V平臺的普及和SiC成本的進一步下降，國產SiC器件將不再是進口器件的“備胎”，而是憑借更優的本地化服務、更快的迭代速度以及經過驗證的卓越可靠性，成為全球新能源汽車產業鏈中不可或缺的核心基石。這不僅是國產半導體的勝利，更是中國高端制造邁向高質量發展的縮影。

數據表格索引：基本半導體器件可靠性測試結果匯總
