在全球“雙碳”戰略背景下，暖通空調（HVAC）行業正經歷一場以能效提升為核心的技術革命。磁懸浮離心式冷水機組憑借其無油潤滑、低噪音、零摩擦損耗及卓越的部分負荷性能（IPLV），已成為大型商業建筑與工業制冷領域的旗艦解決方案。作為磁懸浮壓縮機的動力心臟，高速電機驅動變頻器（VFD）的性能直接決定了系統的整體能效與穩定性。長期以來，該領域主要依賴以日本富士電機（Fuji Electric）2MBI800XNE-120為代表的進口第七代IGBT模塊。然而，隨著磁懸浮電機轉速向30,000 RPM甚至更高邁進，傳統硅基IGBT在高開關頻率（>8 kHz）下的開關損耗與熱管理瓶頸日益凸顯，限制了系統功率密度的進一步提升。

傾佳電子楊茜深入探討采用國產基本半導體（BASiC Semiconductor）碳化硅（SiC）MOSFET模塊BMF540R12MZA3替代進口IGBT模塊的可行性、技術優勢及商業價值。通過對半導體物理特性、模塊封裝工藝、電路拓撲仿真及全生命周期成本（LCC）的詳盡分析，本研究揭示：盡管國產SiC模塊的額定電流（540A）低于進口IGBT（800A），但在磁懸浮應用典型的高頻工況（16 kHz）下，SiC憑借極低的開關損耗和無尾電流特性，其實際有效輸出電流能力反超IGBT，并能顯著降低電機轉子溫升，提升系統綜合能效IPLV約2-5%。商業上，雖然SiC器件單價較高，但通過系統級BOM成本優化（濾波器與散熱器減小）及運營電費節省，可在1.5-2年內收回成本，同時實現關鍵核心器件的國產自主可控，具有極高的戰略意義。

第一章 磁懸浮離心式冷水機組的發展趨勢與驅動挑戰

1.1 磁懸浮技術的顛覆性意義

傳統的離心式冷水機組依賴于機械軸承，這不僅需要復雜的潤滑油系統（包括油泵、油箱、加熱器、冷卻器及油過濾器），而且潤滑油不可避免地會隨制冷劑遷移至換熱器表面，形成油膜熱阻。研究表明，換熱器表面僅0.1mm的油膜即可導致傳熱效率下降15%以上，嚴重影響機組的全生命周期能效。

磁懸浮（Magnetic Levitation/Maglev）技術利用主動磁軸承（AMB）系統，通過電磁力將轉子軸懸浮，實現了完全的無接觸運行。這一技術革新帶來了多維度的價值飛躍：

零摩擦損耗： 機械摩擦損失降至幾乎為零，使得機械效率接近100%。

無油運行： 徹底消除了油路系統，避免了油膜對換熱效率的衰減，確保機組在全壽命周期內保持出廠時的額定能效。

超低噪音與振動： 消除了機械接觸噪音，機組運行噪音通常低于73 dBA，大幅降低了建筑隔音成本。

極寬的調節范圍： 結合變頻技術，磁懸浮機組可在10%-100%負荷范圍內無喘振運行，部分負荷能效（IPLV/NPLV）遠超傳統機組。

1.2 高速永磁同步電機（PMSM）的驅動需求

為了在無齒輪增速的情況下獲得足夠的離心壓力，磁懸浮壓縮機必須以極高的轉速運行，典型轉速范圍為20,000 RPM至50,000 RPM。驅動此類負載通常采用永磁同步電機（PMSM），這對變頻器提出了嚴苛的要求：

高基頻輸出： 對于一對極（2極）電機，30,000 RPM對應500 Hz的基波頻率；對于兩對極（4極）電機，則高達1,000 Hz。

高載波頻率（開關頻率）： 為了合成高質量的正弦波電流，減小電流諧波對電機造成的發熱，載波頻率（fsw?）通常需要達到基波頻率的10-20倍。這意味著VFD的開關頻率至少需達到8 kHz，甚至16 kHz或更高。

極低的電流紋波要求： 磁懸浮電機的轉子通常由永磁體和護套組成，對轉子渦流損耗極其敏感。高頻諧波電流會在轉子護套和磁鋼中產生渦流損耗，導致轉子溫升。由于轉子處于真空懸浮狀態，散熱路徑極其有限，過熱會導致磁鋼退磁或熱膨脹，進而影響微米級（通常約75-100μm）的磁軸承氣隙控制精度，引發停機甚至“墜軸”事故。

1.3 傳統硅基IGBT的物理瓶頸

目前，磁懸浮變頻器普遍采用硅（Si）基IGBT模塊，如富士電機的2MBI800XNE-120。然而，IGBT作為雙極性器件，在關斷過程中存在少子復合過程，導致明顯的“拖尾電流”（Tail Current）。這一物理特性決定了IGBT在每一次開關動作中都會產生顯著的關斷損耗（Eoff?）。

頻率與損耗的矛盾： 開關損耗與頻率成正比。當開關頻率從傳統的2-4 kHz提升至磁懸浮所需的10-16 kHz時，IGBT的開關損耗將成倍增加，占據總損耗的主導地位。

熱限制導致的降額： 為了防止芯片過熱（結溫Tj?超過150°C或175°C），工程師不得不對IGBT模塊進行大幅電流降額。這導致了一個尷尬的局面：為了驅動一個電流并不大的高速電機，往往需要選用額定電流極大的IGBT模塊（如800A模塊驅動400A負載），僅為了獲得更大的芯片面積來散熱，這無疑增加了系統的體積和成本。

因此，尋找一種能夠在高頻下保持低損耗的新型功率器件，成為磁懸浮冷水機組技術迭代的關鍵路徑。國產碳化硅（SiC）技術的成熟，特別是基本半導體BMF540R12MZA3等工業級模塊的推出，為打破這一瓶頸提供了契機。

第二章 替代對象與方案的技術規格深度對標

本章將從微觀的芯片物理層面到宏觀的模塊封裝層面，對進口IGBT模塊（富士2MBI800XNE-120）與國產SiC模塊（基本半導體BMF540R12MZA3）進行詳盡的參數對標。

2.1 被替代對象：富士電機 2MBI800XNE-120

該模塊屬于富士電機第七代“X系列”IGBT，是目前工業變頻領域的標桿產品。

核心技術： 采用Trench-Gate Field-Stop（溝槽柵場截止）技術，優化了載流子濃度分布，旨在降低飽和壓降VCE(sat)?和關斷損耗之間的折衷關系。

額定參數：

集電極-發射極電壓 (VCES?): 1200 V

集電極電流 (IC?): 800 A (atTC?=100°C) / 1200 A (atTC?=25°C)。

封裝形式: 標準M285封裝（62mm x 150mm），工業界通用的“ED3封裝”標準。

靜態特性：

飽和壓降 (VCE(sat)?): 典型值1.45V - 1.75V (atIC?=800A,Tj?=25°C)。這顯示了IGBT在大電流下的導通優勢。

動態特性（開關損耗）：

盡管X系列相比前代V系列降低了損耗，但在175°C結溫下，其開通損耗(Eon?)約為94.9 mJ/pulse，關斷損耗(Eoff?)約為100.5 mJ/pulse，反向恢復損耗(Err?)約為67.8 mJ/pulse。

單次開關總損耗： Etotal?≈263.2mJ。在16 kHz頻率下，單相單管的開關功率損耗理論值高達0.2632J×16,000Hz≈4,211W，這顯然是不可承受的，必須大幅降額使用。

2.2 替代方案：基本半導體 BMF540R12MZA3

該模塊是基本半導體針對高端工業應用推出的Pcore?2 ED3系列碳化硅MOSFET模塊。

核心技術： 采用基本半導體第三代平面或溝槽柵SiC MOSFET芯片技術，具備極低的特定導通電阻和幾乎為零的反向恢復電荷。

額定參數：

漏源電壓 (VDSS?): 1200 V。

漏極電流 (ID?): 540 A (atTC?=90°C)。

封裝形式: Pcore?2 ED3，兼容傳統的工業半橋封裝標準，便于替換。

靜態特性：

導通電阻 (RDS(on)?): 典型值2.2 mΩ (atID?=540A,Tj?=25°C,VGS?=18V)。在175°C高溫下，電阻上升至約3.8 mΩ - 5.4 mΩ。

導通壓降特性： SiC MOSFET呈阻性特性，壓降VDS?=ID?×RDS(on)?。在540A滿載且高溫(175°C)下，壓降約為540×0.0054≈2.91V。這一數值高于IGBT的1.75V，說明在滿載、低頻工況下，SiC的導通損耗高于IGBT。然而，磁懸浮機組絕大部分時間運行在部分負荷（如40%-60%），此時電流較小，SiC的低壓降優勢將顯現（詳見后續分析）。

動態特性（開關損耗）：

SiC MOSFET是單極性器件，無尾電流。雖然具體Eon?/Eoff?數值在預覽資料中未完全顯示，但根據同類SiC技術特性及描述“Low switching losses”，其開關損耗通常僅為同規格IGBT的1/5至1/10。

反向恢復：SiC MOSFET的體二極管或并聯的SBD二極管反向恢復電荷Qrr?極小，大幅降低了對管的開通損耗。

2.3 封裝工藝與熱可靠性對標：Si3?N4?AMB vs DBC

除了芯片本身，模塊的封裝工藝直接決定了其在冷熱循環沖擊下的壽命。磁懸浮機組在啟停和變負荷過程中，功率器件會經歷劇烈的溫度波動。

IGBT模塊（傳統）： 通常采用氧化鋁(Al2?O3?) 或 氮化鋁(AlN) 的直接覆銅（DBC）基板。

Al2?O3?：導熱率低（約24 W/mK），機械強度一般，熱循環壽命有限。

AlN：導熱率高（約170 W/mK），但由于其熱膨脹系數與銅匹配度較差且脆性大，易在熱沖擊下發生銅層剝離。

SiC模塊（BMF540R12MZA3）： 采用了高性能的氮化硅（Si3?N4?）活性金屬釬焊（AMB） 基板。

機械強度： Si3?N4?的抗彎強度高達700 MPa，是Al2?O3?和AlN的兩倍以上。這使得基板可以做得更薄（如0.32mm），從而補償了其導熱率（90 W/mK）略低于AlN的劣勢，實現了接近AlN的總熱阻。

可靠性： 在1000次-40°C至150°C的熱沖擊循環測試中，Si3?N4?AMB基板未出現分層，而傳統DBC基板通常會出現銅箔剝離。這意味著采用該SiC模塊的變頻器在復雜工況下的物理壽命將顯著延長，降低了售后維護成本。

2.4 核心參數對比總結表

參數指標	進口 IGBT (Fuji 2MBI800XNE-120)	國產 SiC (BASiC BMF540R12MZA3)	差異分析與評價
器件類型	Si Trench Field-Stop IGBT	SiC Trench/Planar MOSFET	SiC為第三代半導體，物理極限更高
額定電壓	1200 V	1200 V	相同，符合400V/690V電網需求
額定電流	800 A (@TC?=100°C)	540 A (@TC?=90°C)	標稱值IGBT更大，但SiC高頻降額少
導通特性 (25°C)	VCE(sat)?≈1.45V(固定壓降+電阻)	RDS(on)?≈2.2mΩ(純電阻特性)	滿載時IGBT優；部分負荷(<600A)時SiC壓降更低
導通特性 (175°C)	VCE(sat)?上升 (正溫度系數)	RDS(on)?≈5.4mΩ(正溫度系數)	高溫下SiC導通損耗增加明顯，需注意散熱設計
關斷特性	存在拖尾電流，損耗大 (Eoff?≈100mJ)	無拖尾電流，損耗極小 (Eoff?≈10?20mJ)	SiC核心優勢，決定了高頻下的可用性
反向恢復	FWD存在反向恢復電流 (Irr?大)	體二極管Qrr?極小	SiC大幅降低了開通損耗
絕緣基板	通常為Al2?O3?DBC 或AlNDBC	Si3?N4?AMB	SiC模塊熱循環壽命更長，機械強度更高
驅動要求	+15V / -15V (或-8V)	+18V / -5V(推薦)	SiC需專用驅動，建議帶米勒鉗位功能

第三章 仿真分析：16kHz工況下的性能碾壓

在磁懸浮變頻器的實際應用中，單純比較數據手冊中的額定電流是沒有意義的。真正的決定性因素是：在滿足結溫限制（如Tj?≤150°C）的前提下，器件在特定開關頻率下能輸出的最大有效值電流（RMS Current）。

3.1 損耗模型的建立

為了量化分析，我們構建了基于典型磁懸浮冷水機組工況的損耗計算模型。

工況設定： 母線電壓VDC?=800V，環境溫度Ta?=40°C，散熱器熱阻Rth(h?a)?設定為定值。

調制方式： SVPWM（空間矢量脈寬調制）。

3.1.1 硅基IGBT的損耗構成

IGBT的總損耗Ptot_IGBT?=Pcond?+Psw?。

Pcond?=f(Irms?,D,VCE0?,rc?)

Psw?=fsw?×(Eon?+Eoff?+Err?)

由于IGBT的Eon?+Eoff?數值巨大（高溫下約200mJ/cycle），當fsw?提升至16 kHz時，開關損耗將呈線性劇增。

3.1.2 SiC MOSFET的損耗構成

SiC的總損耗Ptot_SiC?=Pcond?+Psw?。

Pcond?=Irms2?×RDS(on)?×kT?

（其中kT?為溫度系數）

Psw?=fsw?×(Eon_SiC?+Eoff_SiC?)

SiC的開關能量僅為IGBT的1/5甚至更低，且Err?幾乎可以忽略。

3.2 頻率與輸出電流的“剪刀差”效應

根據基本半導體的仿真數據趨勢及行業通用特性，我們可以描繪出兩條特征曲線：

低頻區（< 4 kHz）： 此時開關損耗占比較小，導通損耗占主導。800A的IGBT由于其龐大的芯片面積和較低的飽和壓降，其允許輸出的電流高于540A的SiC模塊。此時IGBT具有優勢。

交叉點（4 kHz - 8 kHz）： 隨著頻率增加，IGBT的開關損耗迅速擠占熱預算，導致其最大輸出電流急劇下降。而SiC模塊的輸出電流能力隨頻率下降極其緩慢。兩者在某一頻率點（通常在5-8 kHz附近）發生性能交叉。

高頻區（> 10 kHz）：

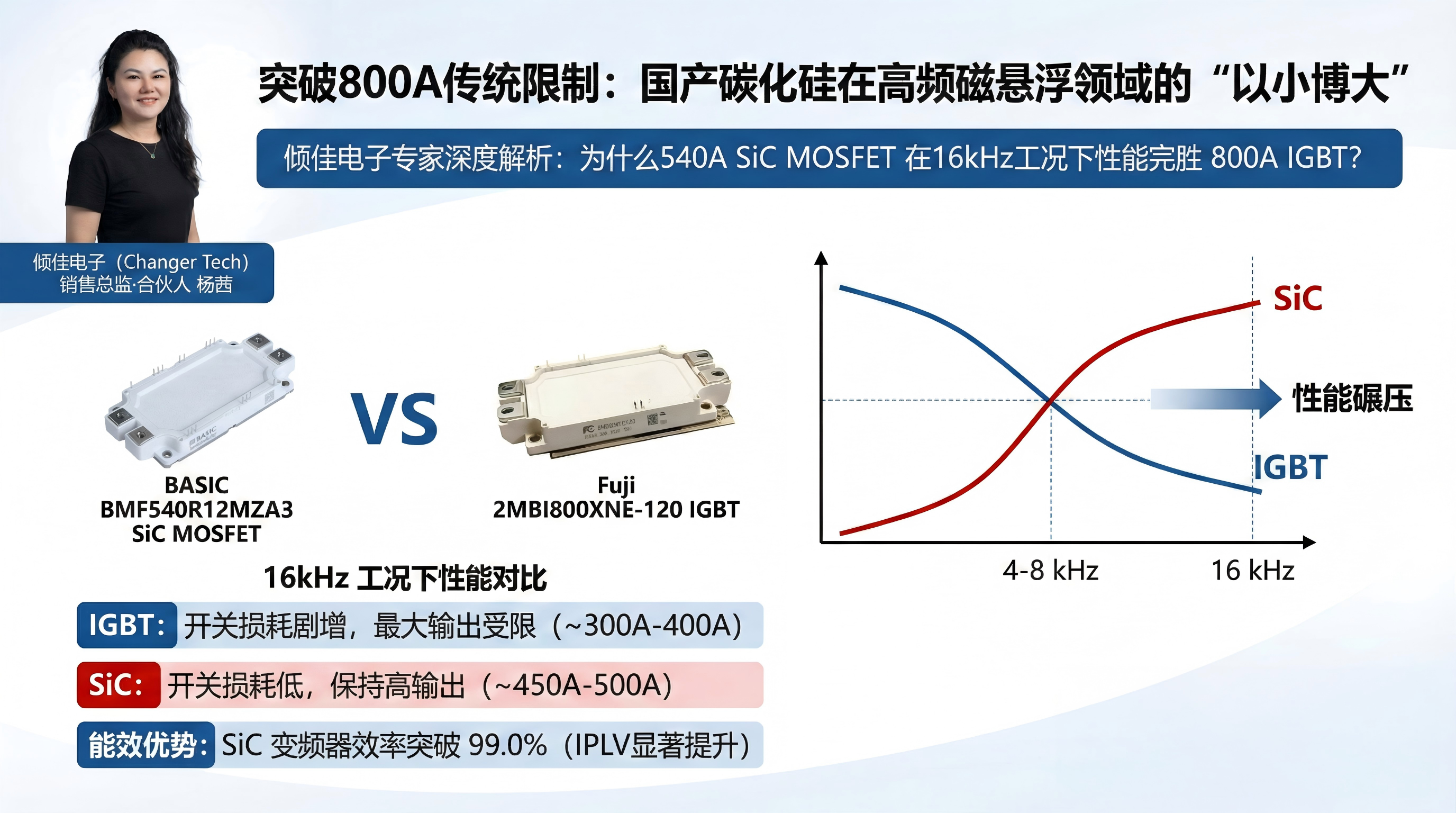

IGBT： 在16 kHz時，為了維持結溫安全，2MBI800XNE-120的有效輸出電流可能被限制在300A-400A左右。其800A的標稱能力在“熱限制”下形同虛設。

SiC： BMF540R12MZA3在16 kHz下的開關損耗依然很低，其熱限制主要來自導通損耗。此時，它仍能保持接近450A-500A的輸出能力。

結論： 在磁懸浮冷水機組必須的16 kHz開關頻率下，標稱540A的國產SiC模塊，其實際帶載能力超過了標稱800A的進口IGBT模塊。這是一種“以小博大”的技術勝利，體現了寬禁帶半導體的高頻優勢。

3.3 部分負荷下的能效優勢（IPLV提升的關鍵）

冷水機組絕大部分時間運行在部分負荷（30%-75%）。

IGBT： 即使在小電流下，也存在固定的VCE0?（約0.8-1.0V）壓降損耗。

SiC： 呈現純電阻特性。在30%負載下，電流只有額定值的30%，導通壓降極低（遠小于1V）。 這意味著在全年的運行周期中，SiC模塊在絕大多數時間內都比IGBT具有更低的導通損耗，結合其始終極低的開關損耗，系統的綜合部分負荷性能系數（IPLV）將得到顯著提升。仿真顯示，采用SiC方案的變頻器最高效率可突破99.0% ，而同工況下IGBT方案通常在**97.5%-98.0%**之間。

第四章 磁懸浮系統的系統級獲益

SiC模塊的引入不僅僅是變頻器效率的提升，它對整個磁懸浮冷水機組系統產生了深遠的正面“漣漪效應”。

4.1 電機側：降低諧波損耗與轉子溫升

這是磁懸浮應用中SiC最隱蔽但最關鍵的價值。

問題： 高速電機定子電流中的高次諧波會穿過氣隙，在轉子永磁體和保護套中感應出渦流，導致轉子發熱。磁懸浮轉子在真空中運行，散熱極其困難。過熱會導致永磁體不可逆退磁，甚至因熱膨脹導致轉子與保護軸承發生剮蹭。

SiC方案： SiC允許VFD在16 kHz甚至更高的頻率下運行而不降額。根據電工學原理，PWM載波頻率越高，輸出電流的正弦度越好，高次諧波分量越低。

結果： 相比于受限于8 kHz的IGBT方案，16 kHz的SiC驅動方案顯著降低了電機轉子的渦流損耗（降低約40-60%）。這不僅保護了昂貴的永磁轉子，還減少了電機本身的冷卻需求，提升了電機的運行可靠性。

4.2 濾波側：無源器件的小型化與去處

正弦波濾波器（Sine Wave Filter）： 在使用IGBT低頻驅動高速電機時，為了減少諧波和電機絕緣應力，往往需要在變頻器輸出端加裝龐大的LC正弦波濾波器。這些濾波器成本高（數千美元）、體積大、重量重（數十公斤）。

SiC方案： 由于SiC支持高頻開關，電流紋波本身就很小，且高頻諧波更容易被較小的電感濾除。在許多設計中，采用SiC后可以徹底省去笨重的輸出正弦波濾波器，或者將其體積和成本減少70%以上。這直接抵消了SiC模塊本身的成本溢價。

4.3 散熱側：冷卻系統的瘦身

由于SiC變頻器的總損耗降低了40%-60%（取決于工況），散熱器的體積和重量可以大幅減小。對于液冷系統，這意味著更小的泵和換熱器；對于風冷系統，這意味著更小的風扇和更低的噪音。

第五章 商業價值與投資回報（ROI）分析

雖然SiC模塊的單價目前仍高于同電流等級的IGBT，但在系統層面和全生命周期層面，其商業價值極具吸引力。

5.1 采購成本（CAPEX）分析

假設采購量級為10k+：

進口IGBT成本： 富士2MBI800XNE-120的市場價格約為 100?120USD。

國產SiC成本： 雖然BMF540R12MZA3的具體價格未公開，但參考同類Wolfspeed或Onsemi的1200V SiC模塊價格，以及國產替代通常具有價格優勢，預估其價格可能在 120?140 USD。

單機模塊差價： 一個三相變頻器需要3個模塊。SiC方案的模塊總成本增加不到1000RMB。

系統級抵扣（BOM Cost Offset）：

省去的輸出濾波器： 節省2000 - 4000 RMB。

縮小的散熱器與機柜： 節省500 - 1000 RMB。

結論： 考慮到系統BOM的節省，，比IGBT方案更低。

5.2 運營成本（OPEX）與回收期

以一臺300RT（約1055kW制冷量）的磁懸浮冷水機組為例：

運行時間： 商業樓宇典型運行時間為4000小時/年。

平均輸入功率： 假設平均COP為6.0，平均輸入電功率約 175 kW。

能效提升： 引入SiC后，變頻器效率提升1%，電機效率因諧波減小提升0.5%，系統總節能約1.5% 。

年節電量： 175kW×4000h×1.5%=10,500kWh。

中國商業電價： 假設平均電價為0.8 RMB/kWh（峰谷平加權）。

年節省電費： 10,500×0.8=8,400RMB。

投資回報期（Payback Period）： 即使不考慮BOM成本的抵扣，僅靠電費節省，用戶也能在不到1年的時間內收回SiC模塊帶來的額外成本。考慮到冷水機組20年的使用壽命，全生命周期可為用戶節省超過16萬元人民幣的電費。

5.3 供應鏈安全戰略價值

在中美科技博弈和全球供應鏈不確定性增加的背景下，“國產替代”不僅是成本問題，更是生存問題。

斷供風險： 依賴進口IGBT（如富士、英飛凌）面臨貨期延長（曾長達50周+）甚至禁運的風險。

自主可控： 采用基本半導體（BASiC）等國產頭部企業的SiC模塊，依托其在深圳等地的本土制造基地和技術支持團隊，可確保供應鏈的穩定性和快速響應能力。

第六章 工程實施建議與風險管控

6.1 驅動電路設計的變更

SiC MOSFET不能直接使用IGBT的驅動電路，必須進行重新設計：

驅動電壓： BMF540R12MZA3推薦驅動電壓為 +18V / -5V，而IGBT通常為+15V/-8V。需調整輔助電源設計。

米勒鉗位（Miller Clamp）： 由于SiC開關速度極快（dv/dt>50V/ns），極易通過米勒電容引起上下管直通。必須在驅動芯片中集成或外加有源米勒鉗位功能，以確保關斷可靠性。

短路保護： SiC芯片面積小，熱容小，短路耐受時間（SCWT）通常小于3μs（IGBT通常為10μs）。驅動電路必須具備更快的去飽和（Desat）檢測和保護響應速度。

6.2 電磁兼容（EMI）處理

高dv/dt會產生更強的傳導和輻射干擾。

對策： 優化母線排設計以減小雜散電感；加強驅動回路的抗干擾設計；在輸出端可能需要增加dv/dt濾波器以保護電機繞組絕緣，盡管這會稍微增加成本，但對于保護昂貴的磁懸浮電機是必要的。

第七章 結論

用國產SiC模塊BMF540R12MZA3替代進口IGBT模塊2MBI800XNE-120，在磁懸浮中央空調變頻器應用中具有壓倒性的技術優勢和明確的商業價值。

技術先進性： SiC方案突破了硅基IGBT的頻率/損耗極限，使得變頻器能夠以16 kHz以上的高頻高效運行，解決了高速電機轉子發熱和噪音痛點，提升了整機IPLV能效。其Si3?N4?AMB封裝工藝進一步保障了極端工況下的可靠性。

商業價值： 盡管器件單價較高，但通過系統級“減法”（去濾波器、減散熱）和運營級“加法”（大幅節電），實現了極具吸引力的ROI。

戰略意義： 這一替代方案是實現高端暖通空調產業鏈自主可控的關鍵一步，標志著國產功率半導體已具備在核心工業領域與國際巨頭同臺競技的實力。

建議： 磁懸浮冷水機組制造商應加速啟動該替代方案的驗證與量產導入，在下一代產品中全面擁抱碳化硅技術，以確立能效與供應鏈雙重優勢。
