應用

水浸式地震模擬測試系統是一種用于模擬地震波傳播規律的高精度實驗平臺。該系統通過模擬地震波在不同介質（如水體、土壤、巖石等）中的傳播過程，研究地震波的反射、折射和散射特性，廣泛應用于地質勘探、地震工程、防災減災等領域的科學研究與工程驗證。系統需具備高精度信號采集與處理能力，以支持復雜地震波行為的真實還原與數據分析。

本案例客戶的核心應用為地震波傳播規律的模擬實驗。通過搭建水浸式測試環境，精準模擬地震波在不同介質中的傳播過程，重點研究地震波的反射、折射和散射特性，為地震相關領域的理論研究、技術創新提供可靠的實驗數據支撐，助力科研團隊在地震科學研究中取得新突破。

挑戰

在構建水浸式地震模擬測試系統的過程中，項目團隊面臨多方面的技術挑戰。首先系統所使用的超聲換能器輸出信號頻率在1~10 MHz之間，電壓測量精度需低于0.5%，這類微弱信號極易受到環境噪聲干擾，對采集設備的信噪比提出極高要求；并且實驗需支持多路接收通道，以實現不同頻率換能器的同步采集，確保數據的一致性與可比性；系統還需與運動控制器通過外觸發機制協同工作，實現坐標與數據的精確匹配，這對采集模塊的觸發同步功能提出了考驗；實驗過程中會產生大量數據，系統不僅要具備高數據吞吐能力，還需保持長時間穩定運行，避免因系統中斷或數據丟失影響實驗結果的可靠性。

解決方案

針對項目面臨的多重挑戰，簡儀提供了以高性能的硬件產品為核心，搭配靈活便捷的軟件支持，形成了一套高效、穩定的測試系統解決方案。通過采用支持外觸發功能的采集模塊，實現了與運動控制器的精準協同，確保坐標與數據的完美匹配；借助多通道采集設計，滿足了不同頻率換能器同時采集的需求；同時系統具備卓越的高速數據吞吐能力和長時間穩定運行性能，有效解決了數據處理和持續工作的難題。

使用的簡儀產品

硬件

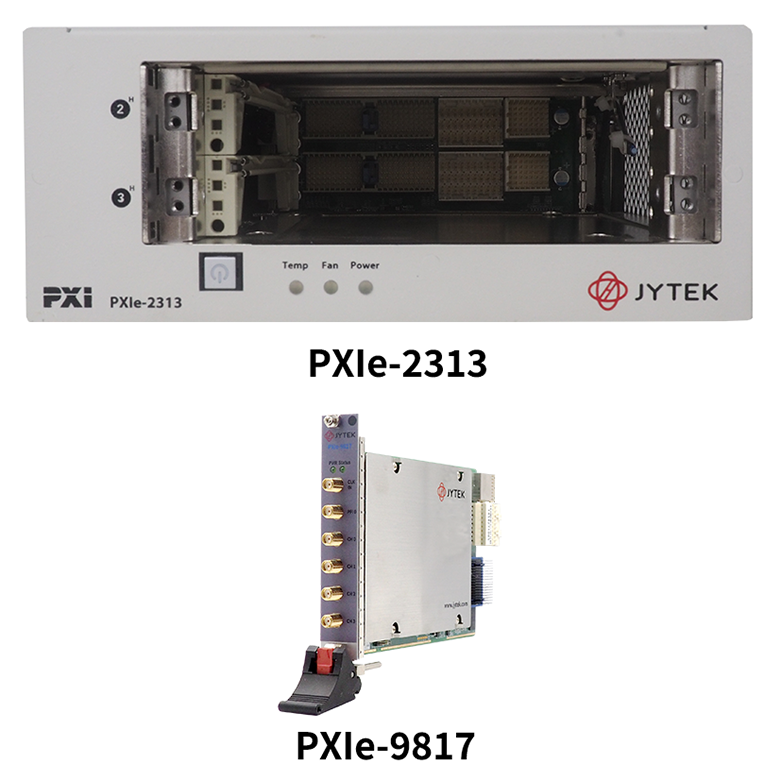

PXIe-2313：緊湊式2插槽全混合PXI Express雷電3遠程機箱

PXIe-9817：高精度0.49%，16位分辨率，4通道 125 MS/s數字化儀

軟件

SeeSharpTools：銳視測控軟件開發工具包

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過采用簡儀科技提供的方案，有效解決了微弱信號采集噪聲抑制、多路數據同步、外觸發協同控制以及大數據量長時間連續采集等技術難題，顯著提升了地震波模擬實驗的數據質量和科研效率。
