在 “雙碳” 目標驅動下，分布式光伏、儲能等用戶側并網發電系統迎來爆發式增長。但隨之而來的倒送電隱患，卻成為企業用電安全的 “隱形殺手”—— 不僅可能導致電網設備損壞、引發電力事故，更會給企業帶來高額的經濟損失和合規風險。
1、用戶側并網發電系統現狀
隨著新能源的發展，很多用戶會選擇在原有的公共電網配電系統的基礎上新上分布式光伏發電、風力發電、儲能等發電系統。但由于發電量的波動與用戶側用電負荷的不斷變化，為防止用戶側并網發電系統逆向發電，向公共電網倒送電，因此需科學合理的使用用戶側并網發電系統，同時對用戶側并網發電系統進行安全控制，從而達到防逆流功能。
2、“倒送電”的危害
倒送電，指用戶側并網發電系統在電網停電時，仍向電網反向供電的現象。這種看似 “不起眼” 的操作，危害卻超乎想象：
威脅人身安全：電網停電后，維修人員可能誤判線路無電，倒送電會直接引發觸電事故。
損壞設備設施：非同步的反向電流會沖擊電網變壓器、斷路器等設備，造成絕緣擊穿、設備燒毀。
違反合規要求：根據電力規程，用戶側并網系統必須具備防倒送電功能，違規運行將面臨處罰。
傳統防倒送電手段多采用 “硬隔離” 方式，比如加裝隔離開關、熔斷器，但這種方式響應慢、靈活性差，無法適配分布式發電系統的波動特性。而柔性調控技術，則從 “被動阻斷” 升級為 “主動調控”，真正實現防倒送電的全場景覆蓋。
3、柔性調控如何實現防倒送電
如果把用戶側并網發電系統比作一個 “家庭”，柔性調解技術就是一位 “智能管家”，能實時盯著 “家里” 的發電、用電情況，精準調配電能，杜絕 “電往電網跑”。它的核心邏輯很簡單：實時監測、動態調節、按需匹配。

4、系統拓撲圖
用戶側并網發電系統，按照站控層、間隔層、設備層三層架構設計，通過間隔層通信管理機及網絡交換機實時采集防逆流保護裝置、微機保護裝置、電能質量監測、計量、遠動系統等二次設備數據，實現多個區域用戶側并網發電系統全面監控與自動化管理。同時在監控室配置通信系統、對時系統、遠動系統滿足系統內部的通信與上級調度需求，配置一套一體化電源系統，為二次設備及監控主機等重要設備運行提供穩定可靠的電源，實現整個用戶側并網發電系統的安全、穩定運行。

5、解決方案
5.1 軟件柔性調節（智能調節功率）
· 低功率調節當檢測到電網下網功率過低（用電負荷小），系統自動降低光伏/儲能發電功率，避免逆流產生。
· 功率恢復跳閘后若用電負荷恢復正常，系統自動重新合閘發電。

5.2 硬件剛性保護（緊急斷電）
?逆功率跳閘一旦檢測到反向供電超過閾值（如上送電網超5%），2秒內切斷并網點，徹底阻止倒送電。
5.2.1單機版防逆流保護裝置
（1）AM5SE-IS防逆流保護裝置

AM5SE-IS防逆流保護裝置主要適用于35kV、10kV及低壓380V光伏發電、風力發電、儲能充放電等新能源并網供電系統。當向公共電網有逆向供電現象時，可以快速切除并網點，使本站不持續向電網逆向供電，保證電站的使用滿足電網要求。
5.2.2主從機版防逆流保護裝置
（1）光纖直跳方案
AM5SE-PV系列防逆流保護裝置

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路遠程開入開出實現防逆流。
1)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至1.5kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用多模光纖為 62.5/125um，波長 850nm，ST 接口連接；
2)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在1.5kM至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1310nm，ST 接口連接；
3)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1550nm，ST 接口。
5.2.3GOOSE通訊方案
（1）AM5SE-PV系列防逆流保護裝置

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路組GOOSE通信網絡實現防逆流。
1)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1310nm，FC 接口連接；
2)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長 1550nm，FC 接口連接。
雙重保障邏輯：先嘗試軟件調節降功率，調節失敗立即跳閘斷電，兼顧安全性與發電效率。

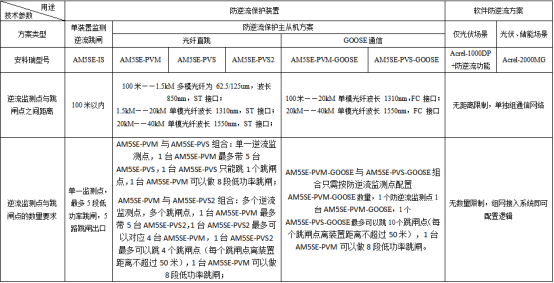

6、典型配置方案
