隨著新能源及儲能技術的迭代，單純的“瞬態功率”測量已無法滿足研發與質控需求。如何實現長時間、雙向流動的電能（kWh）精準計量？如何確保充電樁測試符合國標嚴苛要求？本文將基于致遠儀器PA系列功率分析儀，深入剖析高效的測試解決方案。

新能源行業的快速發展，讓效率成為技術競爭的制高點。無論是為了延長電動汽車的續航里程，還是提升光儲系統的投資回報率，“進出多少電，損耗多少電” 是工程師最需要厘清的一筆賬。在研發驗證與產線質控中，一套成熟的測試方案往往需要解決三個核心問題：

如何在雙向流動的狀態下，準確累計電量？

如何快速獲得不同工況下的實時轉換效率？

如何分析動態負載下的系統穩定性？

新能源測試的三大典型場景

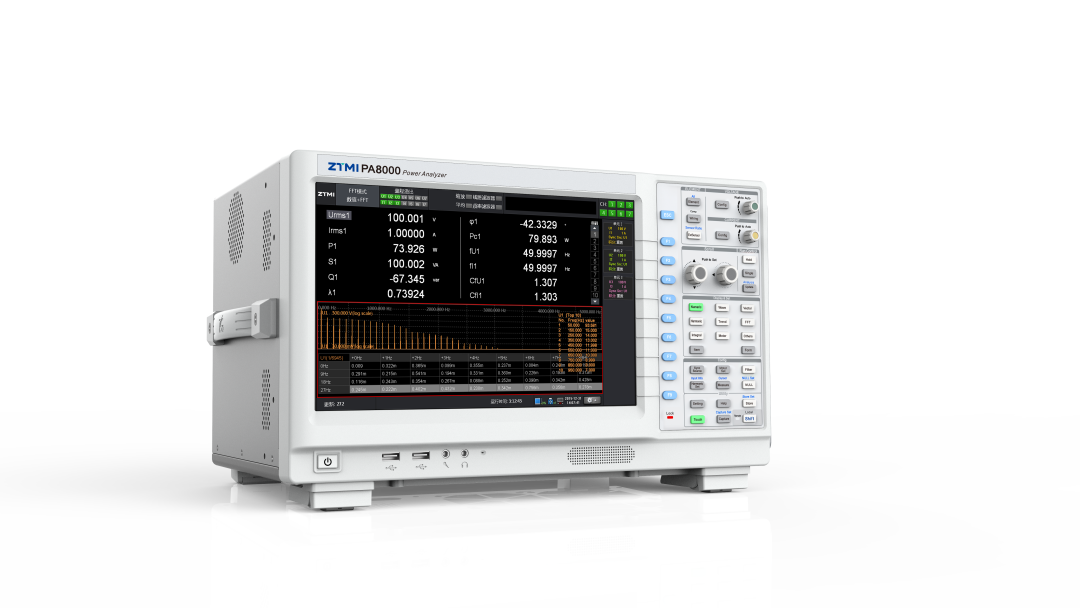

致遠儀器PA系列功率分析儀擁有最高0.01%的認證級精度，針對不同被測對象提供合規、嚴謹的測試邏輯：圖1 致遠儀器PA8000功率分析儀

場景一：新能源汽車（整車/零部件）

痛點：續航里程與設計值存在偏差，能量損耗在哪個環節？

方案：在整車轉鼓或動力總成臺架環境下，利用多通道同步測量技術，對電池包、電機控制器、OBC及空調輔機進行全覆蓋測試。

價值：通過繪制整車能量流圖，精準鎖定高能耗環節，為優化控制策略與提升續航提供數據支撐。

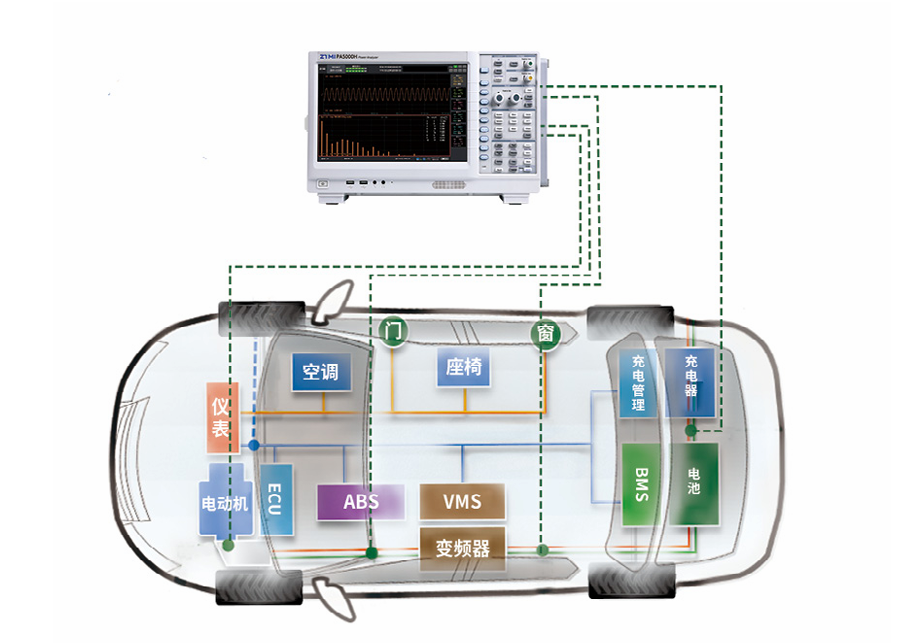

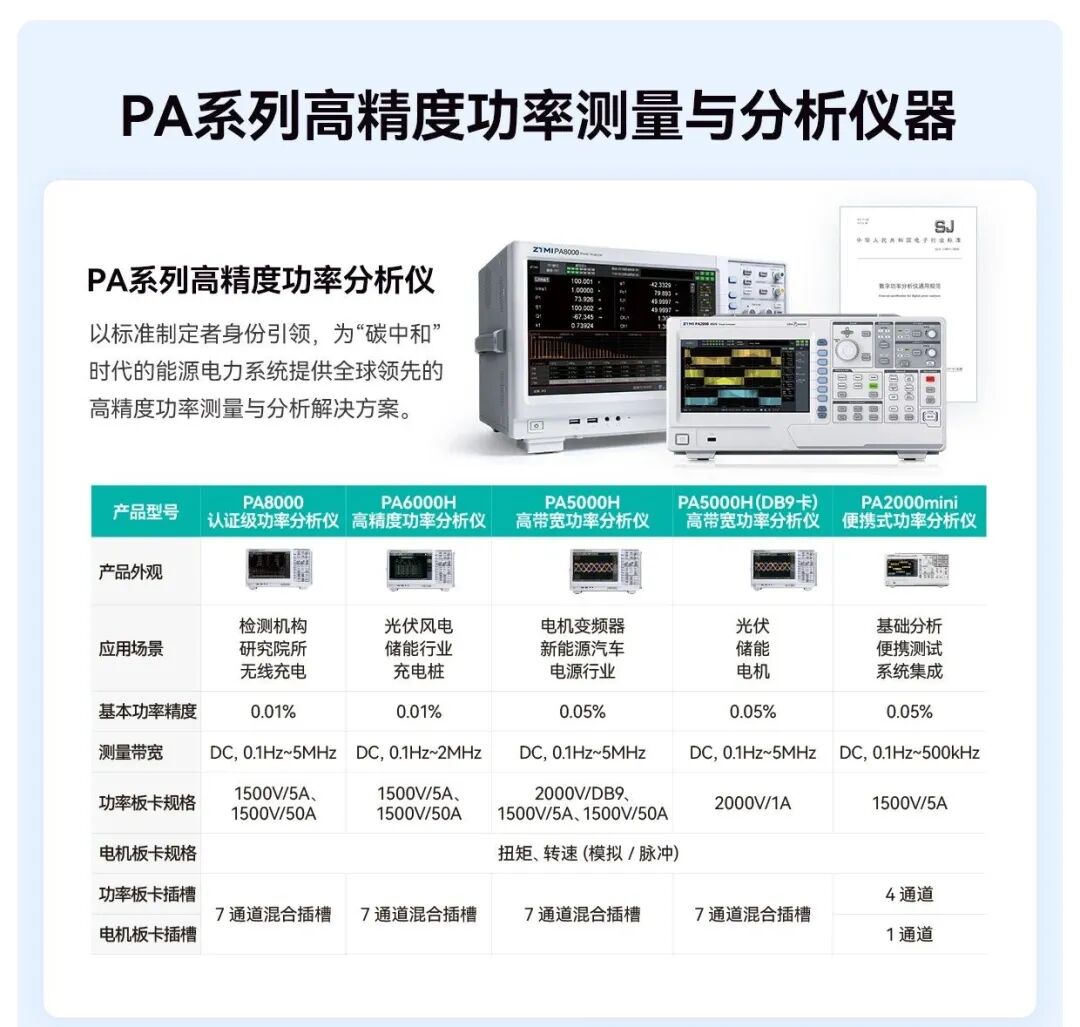

圖2 整車測試

場景二：儲能系統（ESS）

痛點：PCS（儲能變流器）存在充放電兩種狀態，如何分別計量算賬？

方案：利用PA系列的獨立積分功能，分開累計充電（AC→DC）與放電（DC→AC）的電量，同時評估電池簇在完整循環中的能量轉化效率。

價值：客觀反映PCS在不同負載點下的“吞吐”能力，協助驗證系統的并網響應性能與實際度電成本（LCOE）測算。

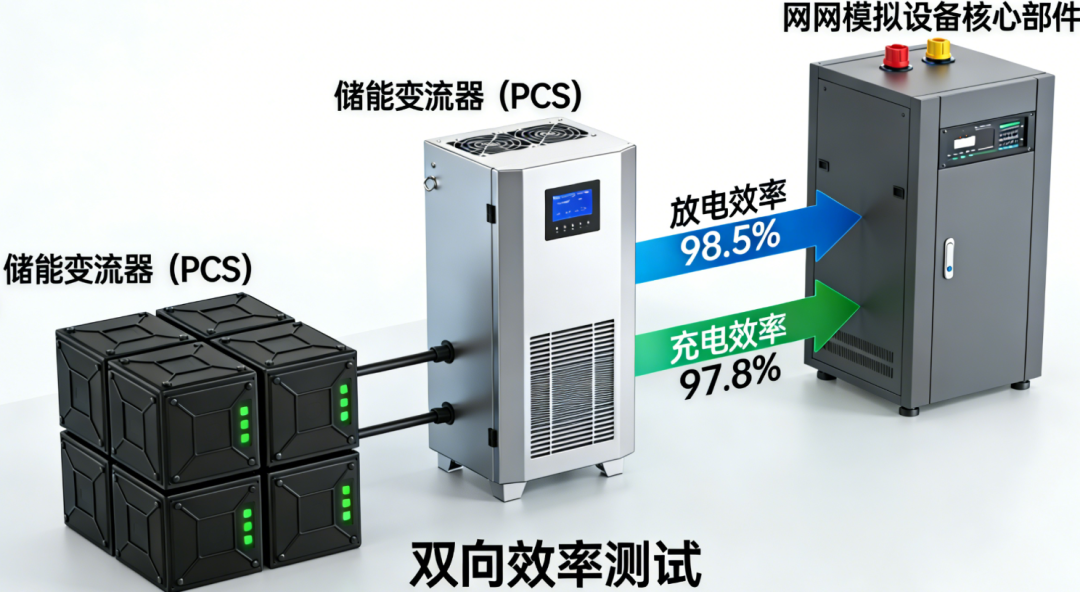

圖3 PCS雙向效率測試

場景三：充電設施（樁企/認證機構）

痛點：實測數據與標準（如GB/T 18487）不符，是計量誤差還是產品缺陷？

方案：嚴格依照國標進行輸出功率精度、紋波系數及待機功耗測試。

價值：快速界定異常邊界，判斷問題是出在網側電能質量還是樁端硬件轉換，協助工程師縮短故障排查周期，保障出廠合規。

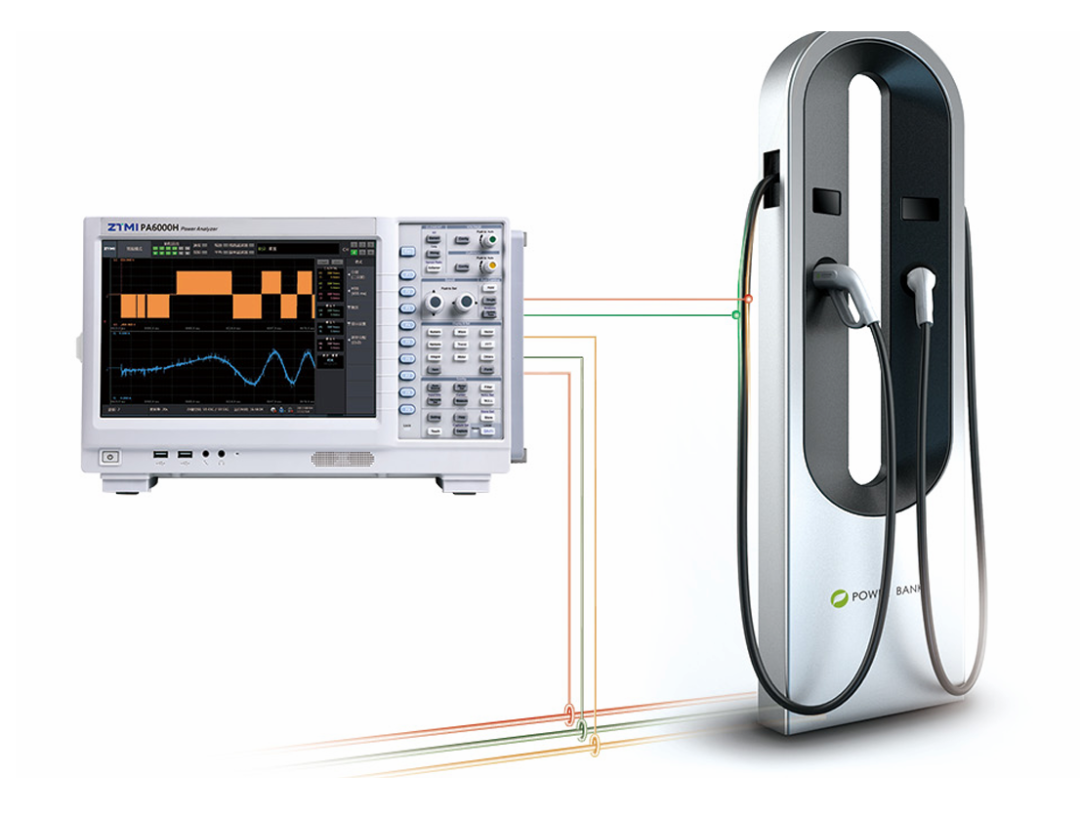

圖4 充電樁測試

核心功能解析：告別手工計算

充放電測試的核心不僅是看瞬時的功率，更在于長時間運行下的能量。致遠儀器PA系列功率分析儀通過高性能硬件架構，有效解決了“積分”與“效率”兩大計算難題。

實時雙向積分，電量自動拆分

在V2G或儲能應用中，電流方向頻繁切換。常規測量設備往往將充放電能量混同累積或正負抵消，導致數據無法支撐后續分析。

PA系列采用2MS/s高速采樣架構，支持WP±（正向/反向電能）獨立積分：

WP+： 自動累計輸入電量（如充電消耗）；

WP-：自動累計輸出/回饋電量（如放電輸出）。

無需導出海量原始數據手動拆分，儀器屏幕可直接顯示雙向電能數值，真正做到“所見即所得”。

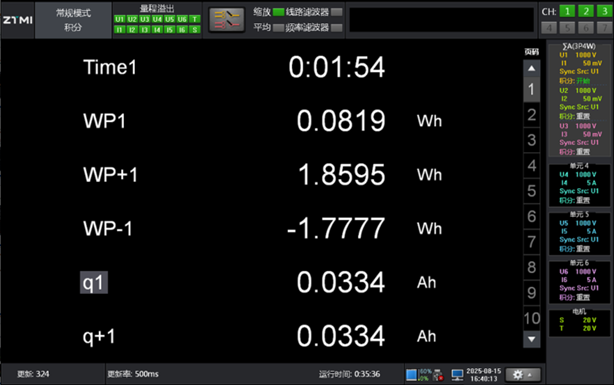

圖5 積分功能

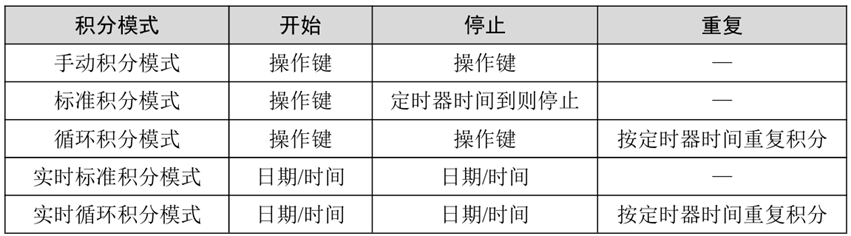

圖6 積分模式

自定義公式，效率直讀

為了提高測試效率，PA系列內置了強大的數學運算引擎。工程師可針對多輸入多輸出系統，自定義效率計算公式。

例如，設置η = P_out / P_in * 100%。

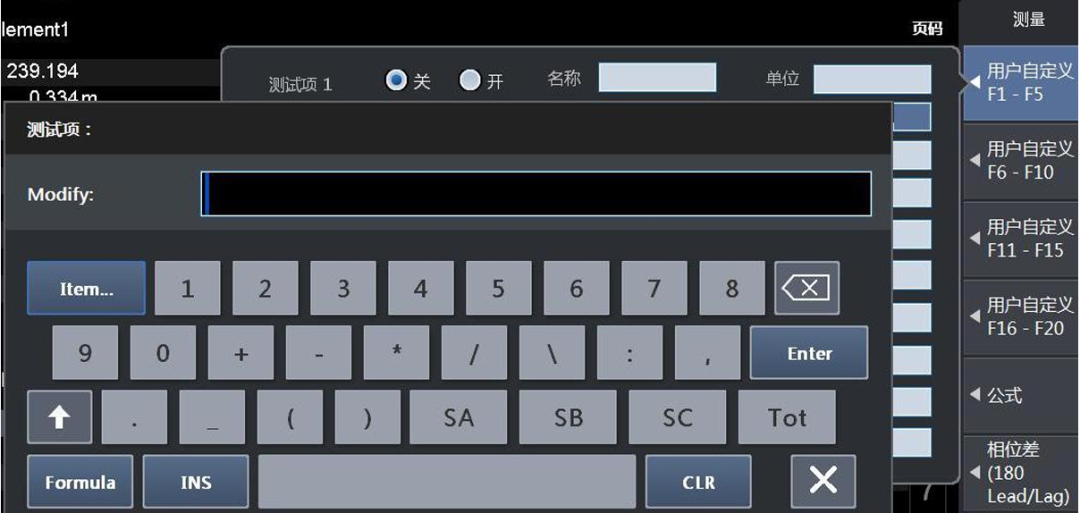

設置完成后，儀器將實時計算并顯示系統效率。即便面對復雜的充放電動態變化，也能實時捕捉到效率曲線的波動情況，省去后期繁瑣的數據處理工作。圖7 自定義公式

進階分析：不只是計量

作為致遠儀器的高端分析設備，PA系列的測量帶寬最高覆蓋至DC, 0.1Hz~5MHz，具備深層電能質量洞察能力。

• 500次諧波分析：在進行充放電時，開關器件的高頻動作往往引入諧波污染。PA系列支持高達500次諧波測量，能夠精確量化電流畸變率（THD），評估設備對電網的影響。

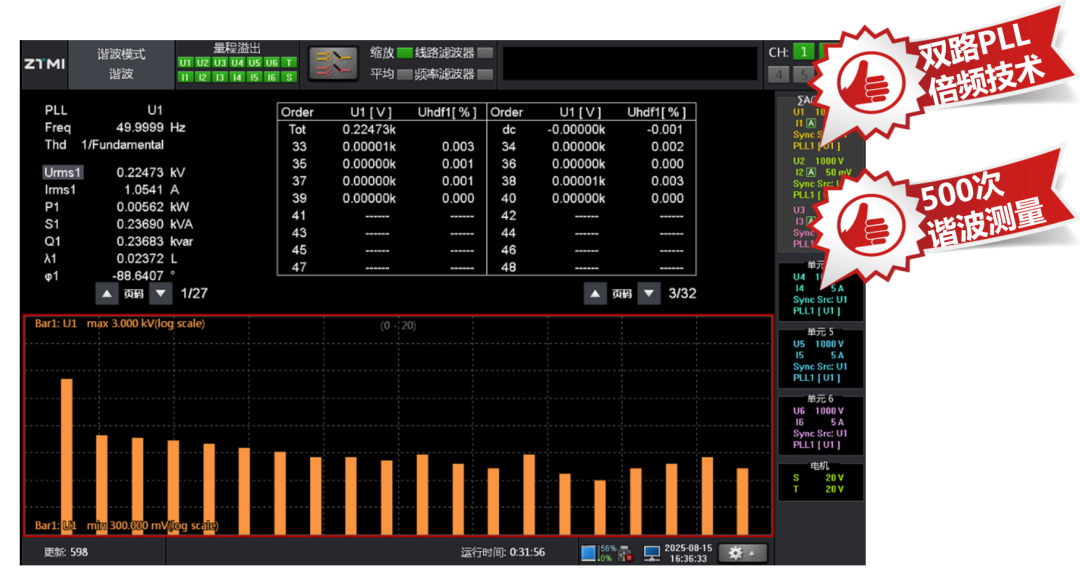

圖8 諧波分析

• 趨勢記錄：長時間測試（如滿充滿放）中，單點數據很難反映全貌。趨勢圖功能能夠完整記錄數小時內的功率及電壓電流變化軌跡，讓偶發異常或性能漂移有跡可循。

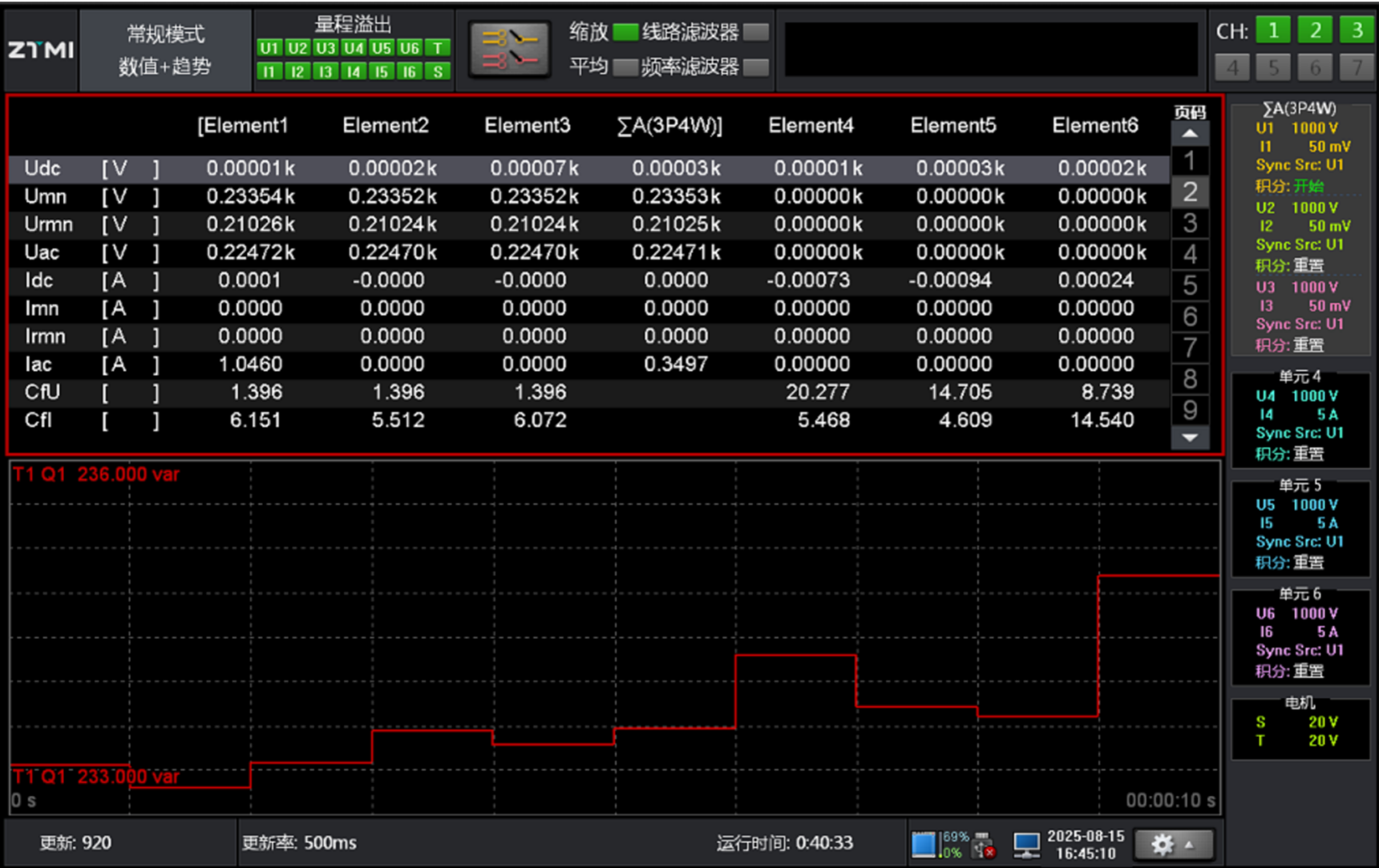

圖9 趨勢圖

結 語

面對不斷提升的能效標準，每一次精細的測量都是產品進階的關鍵。致遠儀器PA系列功率分析儀整合寬頻高精硬件架構與深度定制的運算算法，致力于還原充放電過程中的真實能耗細節，確保每一次能源的精準計量與高效管理。
