核心性能與技術特點：

卓越的采集性能與通道深度

定時采樣率高達 2 GHz（最小分辨率為 500 ps），能夠精確測量高速信號的建立/保持時間、抖動和窄脈沖。

狀態采樣率最高 400 MHz，與目標系統時鐘同步，捕獲穩定的邏輯狀態。

標準配置提供強大的通道擴展能力（可擴展至數百通道），配備 深度存儲器，支持長時間窗口內捕獲高密度數據。

強大的觸發與序列識別系統

具備 多級觸發和觸發序列 功能，支持從簡單邊沿到復雜總線事件（如特定地址范圍的數據讀寫）的精確觸發條件設置，可高效隔離待分析事件。

支持 毛刺觸發 和 建立/保持時間違規觸發，便于捕捉瞬態故障和時序違規。

專業的分析與顯示軟件

配備功能強大的 TLA應用軟件，提供多種數據視圖：

列表視圖：以時間/狀態序列顯示所有通道的邏輯值。

波形視圖：類似示波器的時序波形顯示，便于觀察定時關系。

反匯編視圖：支持多種處理器指令集的反匯編，方便進行嵌入式軟件與硬件交互的調試。

支持 多個采集窗口的時間關聯 分析。

豐富的探頭與附件生態系統

支持多種高性能探頭模塊，包括通用探頭、高速差分探頭及針對特定處理器（如ARM, x86）的總線探頭，確保可靠的信號接入和最小化負載效應。

典型應用場景

復雜數字硬件與嵌入式系統調試：用于多核處理器、DSP、復雜FPGA設計的硬件/軟件協同調試，定位死機、數據錯誤等疑難問題。

高速串行總線協議分析：調試PCI Express, SAS/SATA, 10GbE等高速串行鏈路的物理層和鏈路層問題（需配合相應協議分析軟件/探頭）。

存儲系統驗證：分析DDR, LPDDR等高速存儲器接口的時序和信號完整性。

數字系統性能分析與優化：測量關鍵代碼段的執行時間、中斷響應延遲等系統性能指標。

專業系統級服務保障

邏輯分析儀系統的性能高度依賴于主機采集精度、探頭系統保真度以及觸發與分析的軟硬件協同。其維護是一項綜合性工程。

深圳市寶安區沙井方豐瑞儀器設備經營部在此領域能夠為用戶提供關鍵支持：

主機采集系統校準：對主機的定時采樣時鐘精度、通道間時滯（skew）、電壓閾值精度進行全面校準，確保時序測量的基準準確。

探頭系統性能驗證與校準：對各類探頭（通用、差分、總線探頭）的輸入阻抗、帶寬、閾值精度、通道間延遲進行檢測與校準，確保信號接入的可靠性。

觸發與軟件功能驗證：驗證復雜觸發功能的準確性和軟件分析功能（如反匯編）的正常運行。

系統集成與配置咨詢：針對用戶特定的調試目標（如某種處理器或總線），提供最優的探頭選型、系統配置和設置建議。

深度故障診斷與維修：對采集異常、觸發失靈、通道失效、軟件故障、探頭損壞等問題進行系統性診斷與維修。

結語

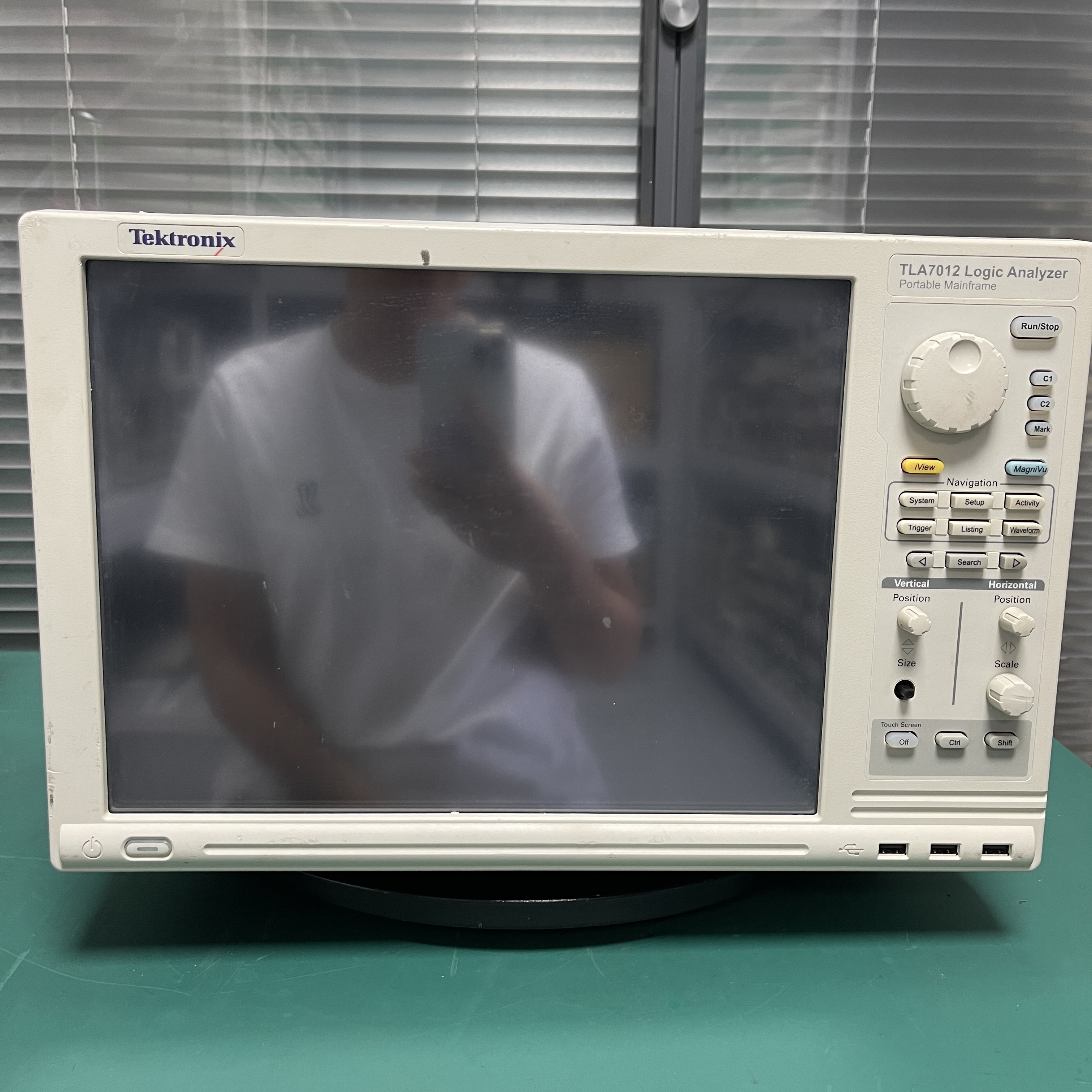

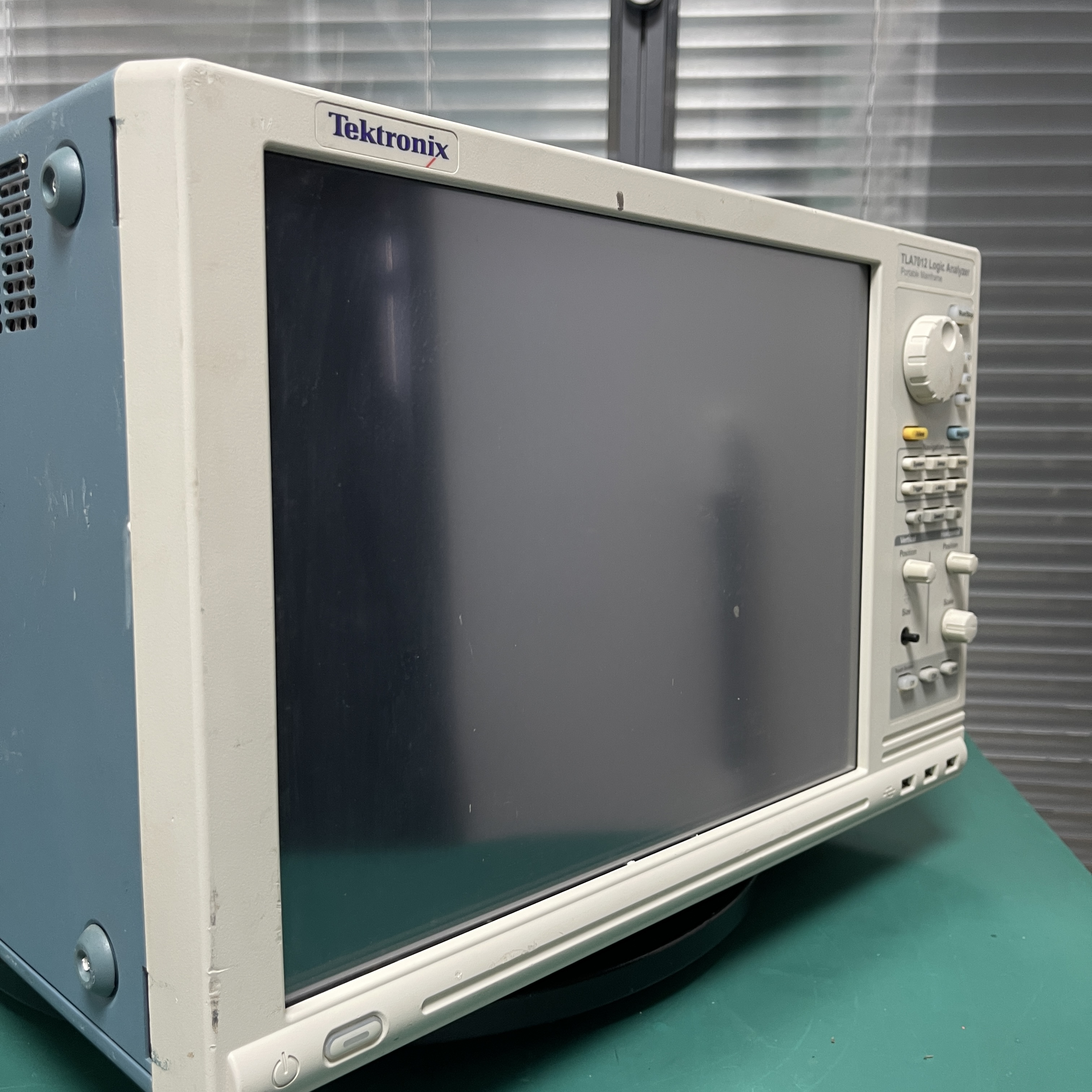

泰克TLA7012邏輯分析儀以其頂級的采樣率、深存儲能力和強大的觸發分析系統，為工程師深入洞察高速、復雜數字系統的內部行為提供了不可替代的“數字顯微鏡”。它是攻克最棘手數字硬件問題的終極武器之一。

確保這一精密復雜的調試利器時刻保持敏銳和穩定，需要集高速數字電路知識、精密測量技術和豐富調試經驗于一身的專業服務。與 深圳市寶安區沙井方豐瑞儀器設備經營部 這樣的專業服務伙伴合作，用戶可以確保其TLA7012邏輯分析儀系統獲得從核心校準、探頭維護到應用支持的全方位、高標準保障，從而在激烈的產品開發周期中，快速定位問題根源，加速產品上市。
