在LED芯片封裝中，高溫錫膏因其高熔點和可靠焊接性能成為首選，而福英達作為高溫錫膏領域的專業廠商，通過材料配方優化與工藝適配性設計，為LED封裝提供了高穩定性的解決方案。以下結合其產品特性展開分析：

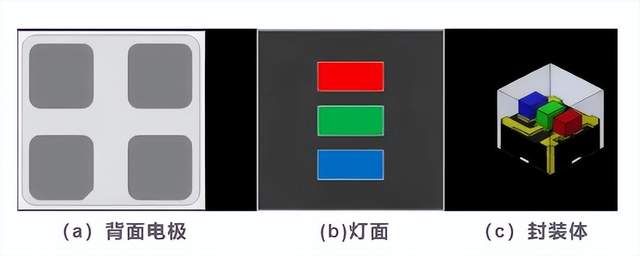

MIP結構

一、高熔點特性：物理基礎保障熱穩定性

福英達高溫錫膏采用Sn-Cu-X（SnCu）以及SnSb合金體系，熔點超過217℃，部分特殊配方產品熔點甚至可達280℃（如金錫合金焊膏）。這一特性直接解決了LED封裝中的兩大熱挑戰：

避免焊點重熔：在雙面回流焊工藝中，其熔點遠高于回流峰值溫度（通常170-200℃），可確保焊點在多次加熱中保持穩定，避免器件虛焊或脫落。

適應高功率場景：LED芯片在工作時會產生熱量，尤其是大功率LED（如汽車照明、戶外顯示），其結溫可能超過100℃。福英達高溫錫膏的焊點在長期高溫運行中強度保持率超過95%，能有效抵抗熱疲勞，避免焊點開裂。

二、可靠焊接性能：機械與電氣雙重保障

福英達高溫錫膏的焊接效果顯著優于低溫錫膏，具體表現為：

機械強度高：SAC合金的剪切強度可達40MPa以上，遠高于低溫錫膏（如Sn-Bi合金的20-30MPa）。在Mini LED封裝中，通過添加微量鎳（Ni）、鈷（Co）等金屬增強相，焊點剪切強度可進一步提升至50MPa以上，有效防止芯片因應力集中而破裂。

電氣性能穩定：焊接后殘留物極少，且為白色透明，絕緣阻抗高（>1010Ω），可避免電化學遷移導致的短路風險。此外，其低空洞率（通常<5%）減少了熱阻，有助于LED芯片的散熱，延緩光衰并延長器件壽命。

三、穩定材料配方：化學優勢適配復雜工藝

成分穩定：SAC合金的成分比例經過長期優化，潤濕性適中，可適應不同檔次焊接設備的要求，無需在充氮環境下完成焊接。

印刷性能優異：粘度變化極小，鋼網上的可操作壽命超過8小時，且印刷后數小時仍保持原形狀，無坍塌現象，確保貼片元件不產生偏移。

耐環境性能強：針對戶外顯示的高濕環境，采用無鹵素助焊劑，殘留物表面絕緣電阻高，可防止腐蝕和漏電。其耐高溫性能（熔點220-250℃）也使其適用于車載顯示等極端環境。

四、應用場景適配性：全場景覆蓋提升可靠性

福英達高溫錫膏的穩定性優勢在LED封裝的不同場景中均得到驗證：

傳統LED封裝：在功率管、二極管、三極管等元件的封裝中，其可靠性高，不易脫焊裂開，尤其適用于高頻焊接和散熱器模組焊接。

Mini LED封裝：Mini LED芯片尺寸小（通常<200μm），對固晶錫膏的顆粒度、工藝性能、焊接性能和耐溫性提出更高要求。福英達通過采用超細錫粉（5-15μm）、高導熱合金（65-70W/m·K）和耐高溫專門配方（熔點220-250℃），成為破解Mini LED封裝精度、散熱和均勻性難題的核心材料。

高可靠性需求場景：福英達的金錫焊膏（熔點達280℃）印刷性/點膠性能穩定，焊后機械強度和導電性優秀，能夠用于航天航空、軍工、功率半導體等高可靠性焊點制備。
