熱電偶測溫時的干擾問題

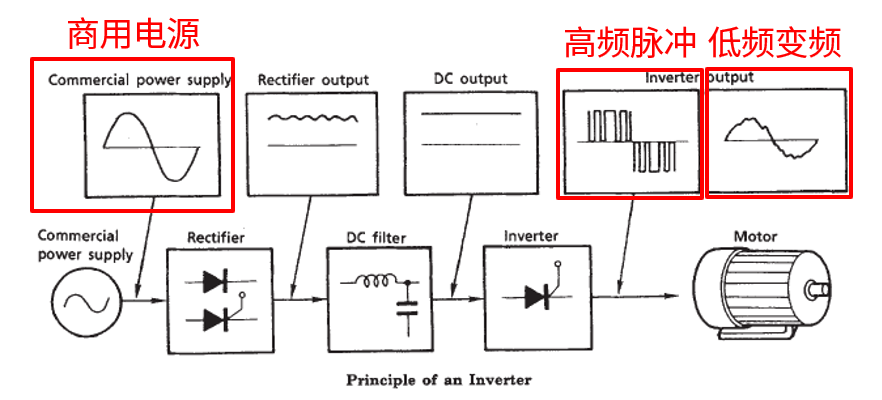

深圳市科瑞杰科技有限公司-熱電偶本身產生的熱電勢信號非常微小，很容易受干擾信號的影響。而隨著變頻器的普及，測試環境變得越來越惡劣。熱電偶測溫時的干擾源主要來自于工頻電源(50Hz/60Hz;220V/380V)和變頻器(數10Hz – 數100Hz，10kHz)

測溫儀器的特定功能

除此之外，測試儀器還要有特定的功能模塊來有效針對干擾問題。

1. 輸入輸出絕緣

橫河的數據采集儀器，在測試電路與記錄儀內部電路之間，通過光電耦合絕緣

可以大幅度減低從傳感器來的共模干擾。

即使不慎在傳感器上加了高壓，也不至破壞記錄儀, 或對操作人員造成傷害。

2. 積分型A/D

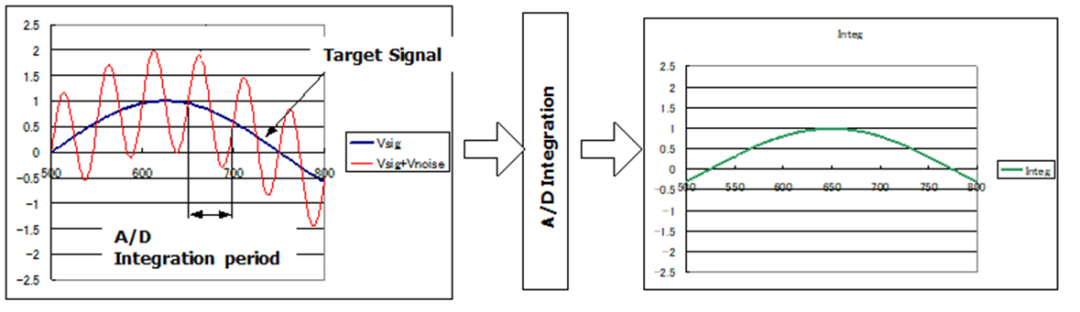

在對模擬量進行A/D轉換時，先對模擬信號進行積分運算，如下圖所示：

針對不同工頻干擾頻率，設定合適測量周期：

3. 濾波

一階滯后濾波 (可以調整截止頻率)：

時間常數對測試結果存在滯后性：

4. 獨立A/D模擬輸入

這種功能，以加強型絕緣保證通道間隔離及內部電路安全，而各通道獨立A/D可去除由于通道間切換環節造成的影響。

5. 專業的高抗干擾模塊-電磁繼電器模塊

該模塊的通道數通常在10ch/ 1sec以上，比現有的AI 模塊具備更好的噪聲抑制，

建議2年(@2 sec/ 連續工作)為一個更換周期。

實測模擬最強干擾下的溫度測試

從實測圖中可見，電磁繼電器模塊和高速模塊都非常適用于強干擾場合測溫，其中電磁繼電器模塊抗干擾特性更優。

除了以上記錄儀抗干擾特性以外，還可通過外部手段隔絕干擾。

1：用熱電偶前端絕緣的方式，增大耦合阻抗Z3對抑制干擾至關重要。

2：通過接地的方式，信號源和測量儀器的等電位化。

3：通過屏蔽的方式，測試導線使用雙絞屏蔽線，并與測試線一同接地排除加在測試導線上的靜電耦合干擾;電磁波較強的地方(輸電線和高頻設備附近), 應加設電磁屏蔽，排除加在測試線上的電磁感應干擾。

綜上，干擾問題往往很難一下拿出明確解決方案，要根據干擾的種類對癥下藥，因此分析干擾的成因和進行多種經驗性嘗試都是很重要的。
