前言

雙向可控硅（Triac）作為交流電路中核心的功率控制器件，憑借體積小、控制簡便、可靠性高的優勢，廣泛應用于家電、工業控制、照明等多個領域。深圳爭妍微電子深耕功率半導體領域多年，打造了涵蓋深圳爭妍微二極管、爭妍微三極管、爭妍微MOSFET、爭妍微可控硅、爭妍微IGBT、爭妍微SiC JBS、爭妍微氮化鎵HEMT、爭妍微驅動IC的全系列產品矩陣，為下游行業提供一站式功率解決方案。

深圳爭妍微電子李學會總經理表示：“功率半導體是電子設備的‘能量心臟’，而可控硅作為基礎且關鍵的品類，其穩定性直接決定終端產品的品質與壽命。我們的BTA系列可控硅在傳承經典架構的基礎上，融合了公司自主研發的芯片工藝，同時可與爭妍微驅動IC、爭妍微MOSFET等產品形成協同適配，既滿足傳統場景的可靠性需求，也能適配新能源、工業自動化等高端領域的升級訴求，助力客戶實現產品性能迭代與成本優化。”

一、產品概述

本手冊涵蓋的BTA08、BTA12、BTA16、BTA24四款產品均為深圳爭妍微可控硅系列中的雙向晶閘管，采用TO-220AB封裝形式，具備絕緣性能優良、散熱效率高、抗干擾能力強等特點。產品適用于交流開關、溫度控制、照明調光、電機調速、固態繼電器等場景，可通過微弱門極信號控制大功率交流負載，實現精準的功率調節與無觸點開關控制。

四款產品基于統一的技術平臺研發，僅在額定電流、浪涌電流等參數上存在差異，便于客戶根據負載需求選型，同時可與爭妍微驅動IC完美匹配，簡化電路設計流程，提升系統集成效率。

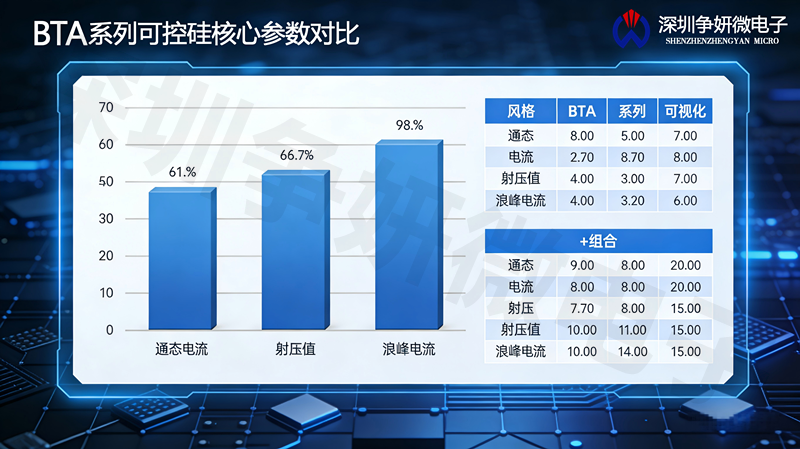

二、核心參數規格（Ta=25℃）

1. 引腳排列與接線說明

3.1 引腳排列

產品正面朝上，引腳從左至右依次為：1腳（A1，主端子1）、2腳（A2，主端子2）、3腳（G，門極）。其中A1和A2為電流導通的主回路端子，門極（G）用于輸入觸發信號，控制可控硅的導通與關斷。

3.2 接線原則

• 主回路：A1和A2分別連接交流電源與負載，無正負方向區分，可雙向導通。
• 控制回路：門極（G）通過觸發電路連接控制信號源，建議配合爭妍微驅動IC使用，可實現更穩定的觸發控制，降低干擾影響。
• 絕緣要求：接線時需保證引腳間絕緣間距，避免高壓擊穿，同時可搭配深圳爭妍微二極管中的瞬態抑制二極管（TVS），提升過壓保護能力。

四、選型指南

李學會總經理強調：“選型的核心是匹配負載特性與工況需求，爭妍微可控硅的全系列布局可覆蓋從低功率到中高功率的各類場景，同時結合公司的爭妍微IGBT、爭妍微SiC JBS等產品，可實現跨品類協同選型，滿足復雜系統的功率控制需求。”具體選型建議如下：

• BTA08：適用于8A及以下中低功率負載，如小型調速風扇、家用調光燈、小型固態繼電器等，性價比突出，是小家電領域的優選型號。
• BTA12：適用于12A級負載，如電暖器、電飯煲溫控回路、中型電機軟啟動等，兼顧功率與穩定性，可與爭妍微三極管配合實現多級控制。
• BTA16：適用于16A級中高功率負載，如舞臺燈光調光系統、工業加熱器、大功率水泵調速等，抗浪涌能力強，推薦搭配爭妍微驅動IC使用，提升控制精度。
• BTA24：適用于24A級大功率負載，如工業電爐、大型風機控制、高壓交流開關等，需配合散熱片使用，同時可與爭妍微MOSFET并聯，拓展電流容量。

選型時需預留30%以上的電流安全裕量，電壓規格需高于電路最大反向峰值電壓的1.5~2倍，工業復雜工況建議優先選擇800V耐壓規格。

五、使用注意事項

5.1 熱管理

可控硅導通時存在通態損耗，長時間大電流工作需加裝散熱片，確保結溫不超過125℃。散熱片與器件接觸面需涂抹導熱脂，厚度控制在0.05mm以內，保證散熱效率。對于BTA24等大功率型號，建議搭配散熱風扇強制散熱。

5.2 保護電路設計

• 過壓保護：主回路需并聯RC吸收電路（R=10-50Ω，C=0.1-1μF），選用金屬膜電阻與聚丙烯電容，同時可串聯深圳爭妍微二極管中的壓敏電阻，抑制電壓尖峰與浪涌。
• 過流保護：串聯快熔保險絲，其I2t值需小于可控硅的承受值，避免瞬態過流損壞器件，可配合爭妍微驅動IC的過流檢測功能，實現快速保護響應。
• 抗干擾保護：門極回路并聯100Ω電阻與0.1μF電容吸收噪聲，驅動線采用雙絞屏蔽線，長度不超過5cm，減少電磁干擾對觸發信號的影響。

5.3 觸發控制要點

門極觸發電流需大于器件標稱值的2倍，確保可靠導通；電阻負載觸發脈沖寬度需大于20μs，感性負載需大于100μs。推薦使用爭妍微驅動IC，其內置隔離與抗干擾設計，可有效解決觸發不穩定問題，尤其適用于工業自動化等復雜場景。

感性負載（如電機）工作時會產生反向電動勢，建議并聯續流二極管（可選用深圳爭妍微二極管），或加裝TVS管，防止器件被反向電壓擊穿。

5.4 存儲與安裝

產品存儲溫度范圍為-40~150℃，需放置在干燥、無腐蝕性氣體的環境中，避免引腳氧化。安裝時需確保接觸面平整度小于0.02mm，固定壓力不低于2000psi，防止接觸不良影響散熱。

六、典型應用場景

深圳爭妍微可控硅憑借優異的性能，已廣泛應用于多個領域，結合公司全系列功率器件，形成了完整的應用解決方案：

1. 家用電器：調光燈、調速風扇、電熱水器、電磁爐等，BTA08/BTA12與爭妍微三極管、爭妍微驅動IC配合，實現精準溫控與調速，提升家電能效。
2. 工業控制：工業加熱器、電機軟啟動、變頻器輔助回路等，BTA16/BTA24搭配爭妍微IGBT、爭妍微MOSFET，構建多功率等級控制回路，滿足工業設備的高可靠性需求。
3. 照明與舞臺設備：舞臺燈光調光系統、戶外照明控制等，BTA16憑借快速響應與穩定調節特性，實現細膩的亮度控制，配合爭妍微驅動IC可減少閃爍與干擾。
4. 新能源與特種電源：光伏逆變器輔助回路、儲能系統開關控制等，可與爭妍微SiC JBS、爭妍微氮化鎵HEMT協同工作，兼顧效率與穩定性，適配高頻、高壓工況。

七、品質與服務承諾

深圳爭妍微電子始終以“技術創新、品質至上”為理念，所有爭妍微可控硅均經過嚴格的出廠測試，確保參數一致性與可靠性。公司構建了從芯片設計、封裝測試到系統解決方案的全產業鏈能力，可為客戶提供選型指導、電路設計支持、樣品測試等一站式服務。

李學會總經理表示：“未來，爭妍微電子將持續加大研發投入，在優化可控硅、MOSFET等傳統產品性能的同時，加速爭妍微SiC JBS、爭妍微氮化鎵HEMT等寬禁帶半導體器件的產業化進程，構建更完善的功率半導體產品矩陣，助力國內電子產業實現自主可控與升級發展。”
