摘要

隨著工業用電規模的持續擴大，中壓配電系統在保障企業連續生產中的重要性日益凸顯。開關柜作為工業配電系統的關鍵節點，其內部絕緣狀態直接影響供電安全與運行可靠性。局部放電作為絕緣劣化的早期表現形式，具有隱蔽性強、發展周期長等特點，傳統運維手段難以及時發現。本文圍繞工業配電系統運行特點，分析局部放電產生機理及其對設備運行的影響，探討基于多傳感融合的局部放電在線監測裝置在中壓開關柜中的應用方式，為工業配電系統狀態評估與故障預警提供參考思路。

關鍵詞：

工業配電系統；中壓開關柜；局部放電；絕緣狀態監測；在線監測

引言

在工業企業配電系統中，中壓開關柜廣泛應用于電能分配、負荷控制及系統保護等環節。受運行年限、負載波動、環境溫濕度及安裝工藝等因素影響，開關柜內部絕緣結構在長時運行過程中易逐漸產生氣隙、雜質、尖端放電點等缺陷。在強電場作用下，這類缺陷區域容易出現未貫穿絕緣的局部放電現象。雖然局部放電在初期并不直接引發擊穿事故，但其持續存在會加速絕緣介質老化，是中壓設備失效的重要誘因之一。

隨著工業用戶對供電可靠性和安全性的要求不斷提高，僅依靠周期性停電檢測和人工巡檢已難以滿足運維需求，構建面向運行狀態的在線監測體系成為工業配電系統發展的必然趨勢。

局部放電機理及其對工業配電系統的影響

現階段電力系統中，金屬封閉開關設備得到廣泛應用，因此開關柜運行的是否穩定可靠是重中之重。中壓電氣設備的絕緣內部如氣泡間隙、雜質、尖刺等缺陷，在強電場作用下使得開關柜絕緣內部的電場分布不均勻，在缺陷部位的電場強度會增大，從而容易導致該部位發生未貫穿整個絕緣的放電，即局部放電。局部放電一般不會引起開關柜內部絕緣的穿透性擊穿，但是卻會導致絕緣介質的局部損壞。若其長時存在，則會在一定條件下造成絕緣裝置電氣強度的破壞，最終造成開關柜內部絕緣擊穿。對于電氣設備而言，電氣設備發生局部放電現象是導致其絕緣老化或劣化甚至損壞從而引發設備損毀及電力系統事故的重要原因之一，同時也是設備絕緣完整性退化的標志。因此對電氣設備的局部放電進行監檢測是評估設備絕緣狀況的重要手段，也是發現設備潛伏性故障實現故障預警，避免故障發生的有效措施之一。

局部放電通常發生在絕緣內部或絕緣與導體、金屬外殼之間的薄弱區域。當電場強度在局部區域超過介質耐受極限時，會形成短暫的放電過程，但并未貫穿整個絕緣結構。長時反復的放電作用會導致絕緣材料局部碳化、裂解或性能退化，最終降低整體絕緣水平。

在工業配電系統中，局部放電往往具有以下特點：

一是發生位置隱蔽，常位于電纜室、母線連接點或斷路器內部；

二是發展過程緩慢，早期不易被傳統保護裝置識別；

三是受環境噪聲影響大，檢測難度較高。這些特點決定了局部放電監測必須依賴高靈敏度、多維度的檢測手段。

局部放電在線監測技術在中壓開關柜中的應用

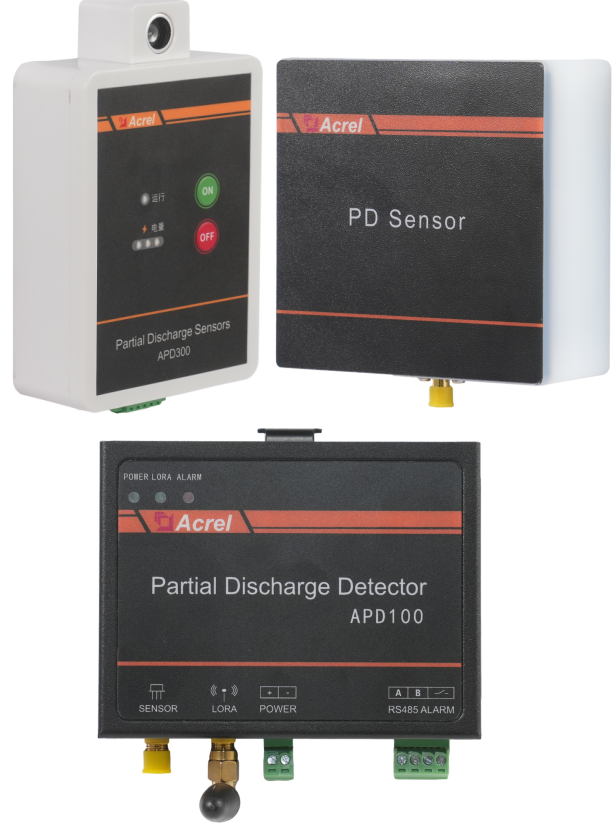

APD系列中壓開關柜局部放電監測裝置通過通過特高頻傳感器（UHF）、地電波傳感器（TEV）和超聲波傳感器（AE）監測檢測電氣設備運行時的局部放電信號，從而判斷高壓電氣設備內部是否存在絕緣隱患，提前預警，保障電力系統安全可靠運行。

針對工業配電系統運行環境復雜、電磁干擾強的特點，局部放電在線監測裝置通常采用多種檢測原理協同工作的方式。通過特高頻、地電波及超聲波等信號的綜合采集，可以從不同物理維度反映放電活動特征，提高識別的準確性與可靠性。

在實際應用中，裝置可對放電幅值、放電頻次及其變化趨勢進行持續監測，并結合閾值判據對異常狀態進行判斷。當監測參數超過設定范圍時，系統可通過通信接口或本地告警方式向上位系統或運維人員發出預警信號，使?jié)撛诠收显诎l(fā)展為絕緣擊穿之前得到處理。

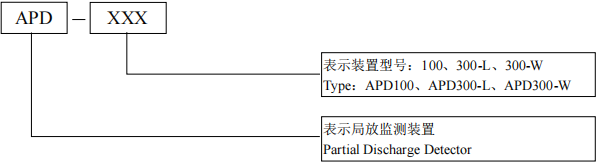

型號說明

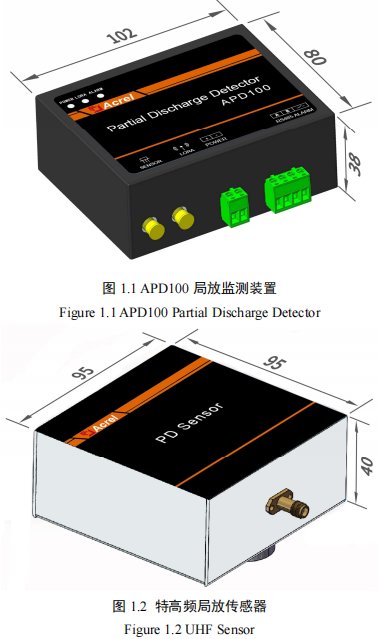

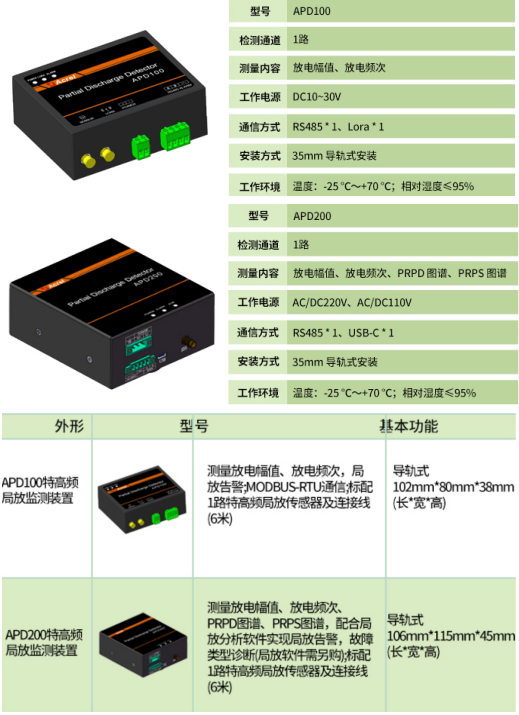

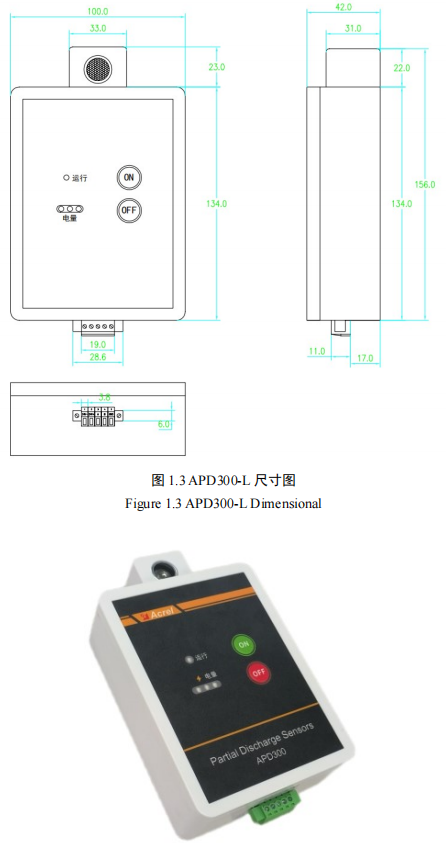

設備規格

功能特點

從工業現場應用角度看，傳統依賴定期停電檢測或人工巡檢的方式，難以及時捕捉絕緣劣化的早期信號，也無法滿足連續生產型企業對供電可靠性的要求。局部放電在線監測裝置通過對運行狀態下的放電信號進行實時采集，使隱蔽在絕緣內部的風險得以量化呈現，為運維決策提供依據。在這一應用背景下，APD系列局放監測裝置以多傳感融合的方式，對中壓開關柜內部的絕緣狀態進行綜合在線感知。

該系列裝置可通過特高頻（UHF）、地電波（TEV）以及超聲波（AE）等多種檢測手段，對不同類型的局部放電信號進行捕捉。特高頻檢測適用于識別開關柜內部的電磁輻射型放電，地電波技術能夠反映金屬外殼表面的瞬態電壓變化，而超聲波檢測則對機械振動與空氣介質放電具有較高靈敏度。多維信號的綜合分析，使裝置在復雜工業電磁環境下仍能保持較好的識別準確性，從而提高對絕緣隱患的判斷可靠度。

在工業配電系統的工程實施層面，APD系列裝置充分考慮了開關柜現場的安裝與改造需求。設備本體與傳感器多采用導軌或磁吸式安裝方式，可靈活布置于電纜室、斷路器室或二次儀表室，無需對原有一次回路進行改造，部分無線型號甚至可在不停電條件下完成部署。這種低侵入式的安裝方式，降低了企業在老舊配電系統中引入在線監測的實施門檻，更適合連續生產型工業用戶。

從系統集成角度看，裝置支持RS485通信及Modbus-RTU協議，便于接入現有的配電自動化系統、變電站監控平臺或企業級能源管理系統。同時，通過有線或LoRa無線方式，可實現多開關柜的集中數據匯聚，為后端系統開展趨勢分析、告警聯動和運維決策提供基礎數據支持。當局部放電幅值與頻次超過設定閾值時，裝置可通過通信或繼電器輸出方式發出預警信號，使隱患在演變?yōu)槭鹿手暗玫教幚怼?/p>

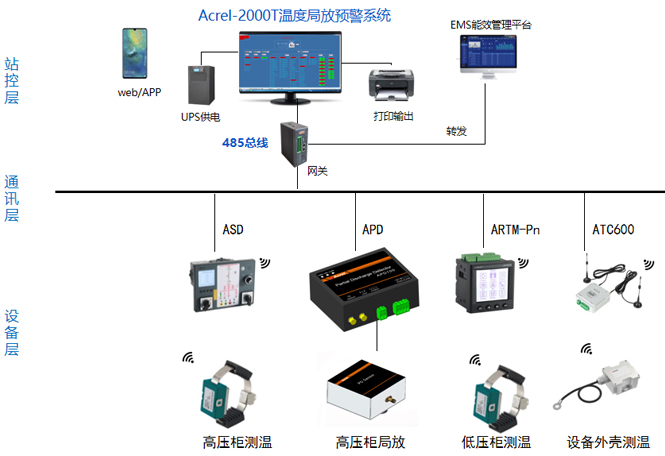

組成架構

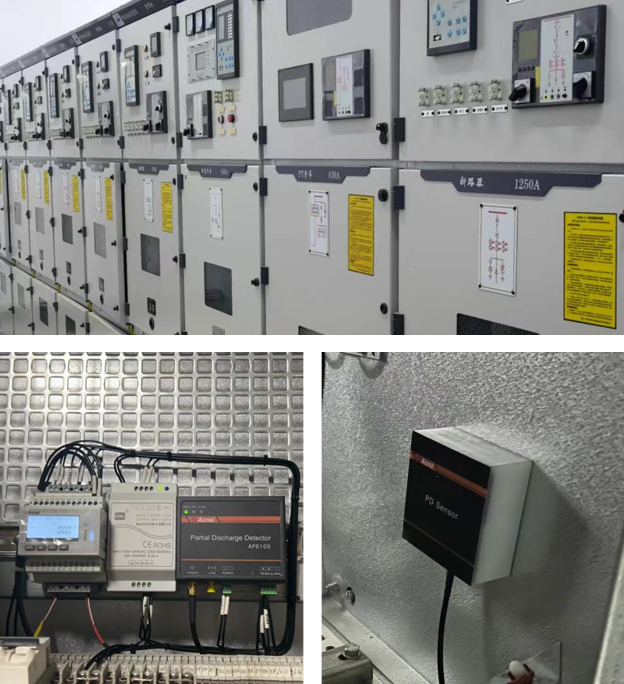

工業現場部署與系統集成分析

從工程實施角度看，工業配電系統對在線監測設備提出了安裝靈活性和系統兼容性的要求。局部放電監測裝置通常采用導軌或磁吸方式安裝，可布置于開關柜二次室、電纜室或柜體外部，不影響原有一次回路結構。部分無線監測方案可在不停電條件下完成部署，降低了改造對生產運行的影響。

在系統層面，通過標準通信協議將局部放電數據接入配電自動化系統或企業能源管理平臺，可實現多開關柜運行狀態的集中監視，為設備狀態評估、檢修計劃制定及運維管理提供數據支撐。

結論

在工業配電系統向智能化、狀態化運維轉型的背景下，局部放電在線監測為中壓開關柜絕緣狀態評估提供了一種有效技術手段。通過對局部放電信號的持續感知與分析，可提前發現絕緣劣化趨勢，降低突發性停電和設備損壞風險。將局部放電監測納入工業配電系統的整體運維體系，有助于提升系統運行安全性和供電可靠性，為工業用戶實現精細化運維管理提供重要支撐。
