電感器

電感器作為電子電路中實現能量轉換、信號濾波的核心元件，其結構穩定性與電氣性能直接決定終端產品可靠性。

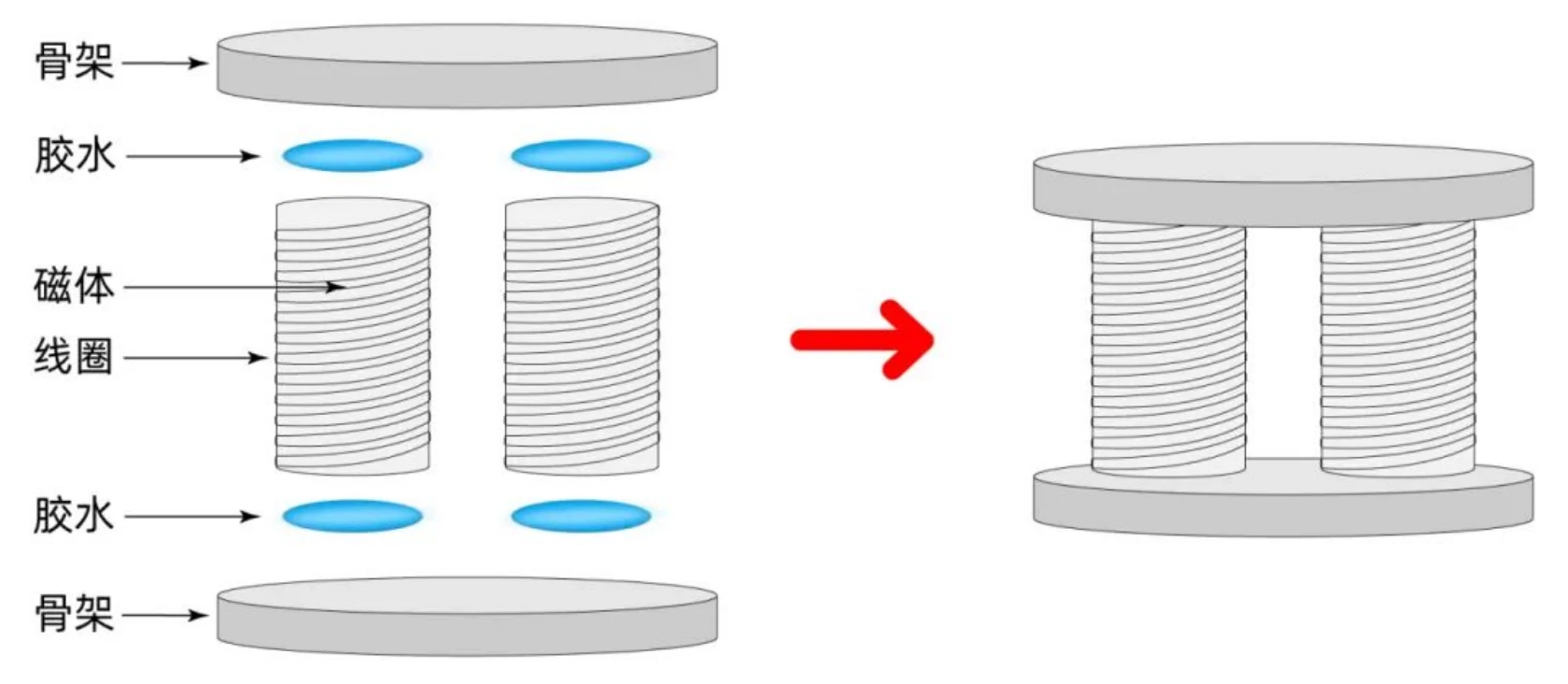

電感器骨架是繞組支撐與磁芯定位的關鍵部件。電感器骨架涂膠是電感制造中的關鍵工序，主要用于增強骨架與線圈/磁芯的結合力、絕緣保護、防潮密封、固定繞組位置等，確保電感在振動、溫度變化等惡劣工況下性能穩定，防止繞組傾斜、短路和骨架松動。

用于電感器骨架涂膠的膠水多為環氧膠、硅膠等中低粘度材質，需具備良好的絕緣性、耐高溫性及附著力；涂膠過程需實現“定量、定位、定形”的精準控制，既要保證膠層完整覆蓋結合面，又要避免膠水溢出造成引腳短路或外觀不良。

傳統點膠解決方案在硅脂涂膠行業中存在的問題

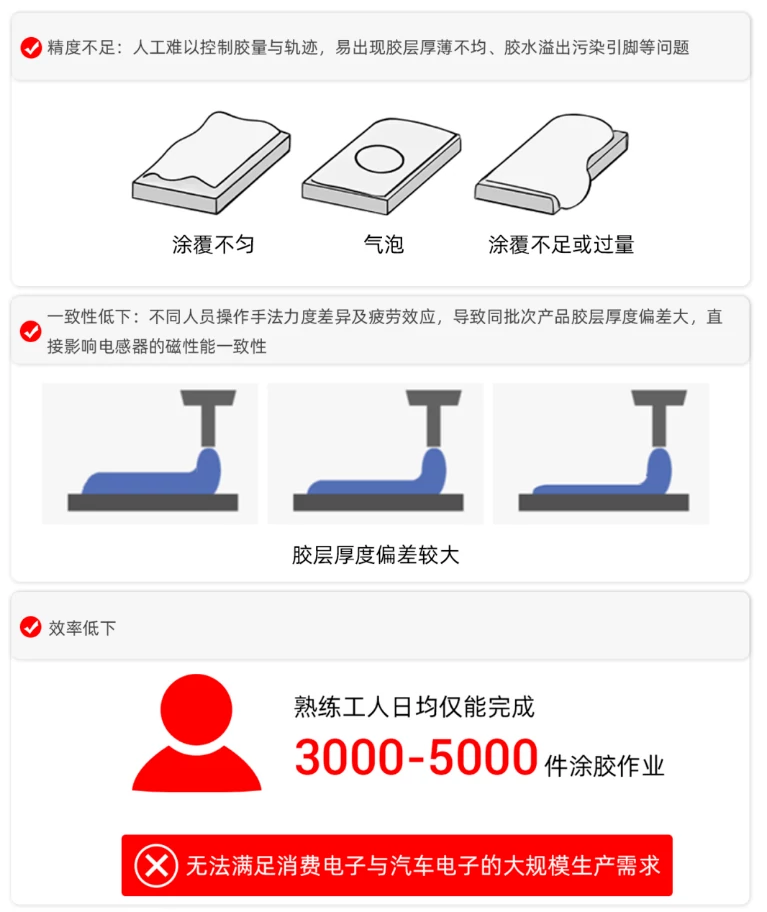

在電感器骨架涂膠的傳統生產中，手工涂膠曾是主流方式，但存在難以克服的瓶頸：

早期的半自動涂膠設備雖解決了手工涂膠的效率問題，但未融合視覺定位技術，依賴機械治具對骨架進行剛性定位，存在明顯缺陷：

告別偏差，涂膠又快又準！

應市場需求，正運動推出了基于VPLC系列機器視覺運動控制一體機的同步跟隨點膠方案，實現了視覺與運動控制的一體化集成。該方案可廣泛應用于3C行業的各種涂膠環節中。

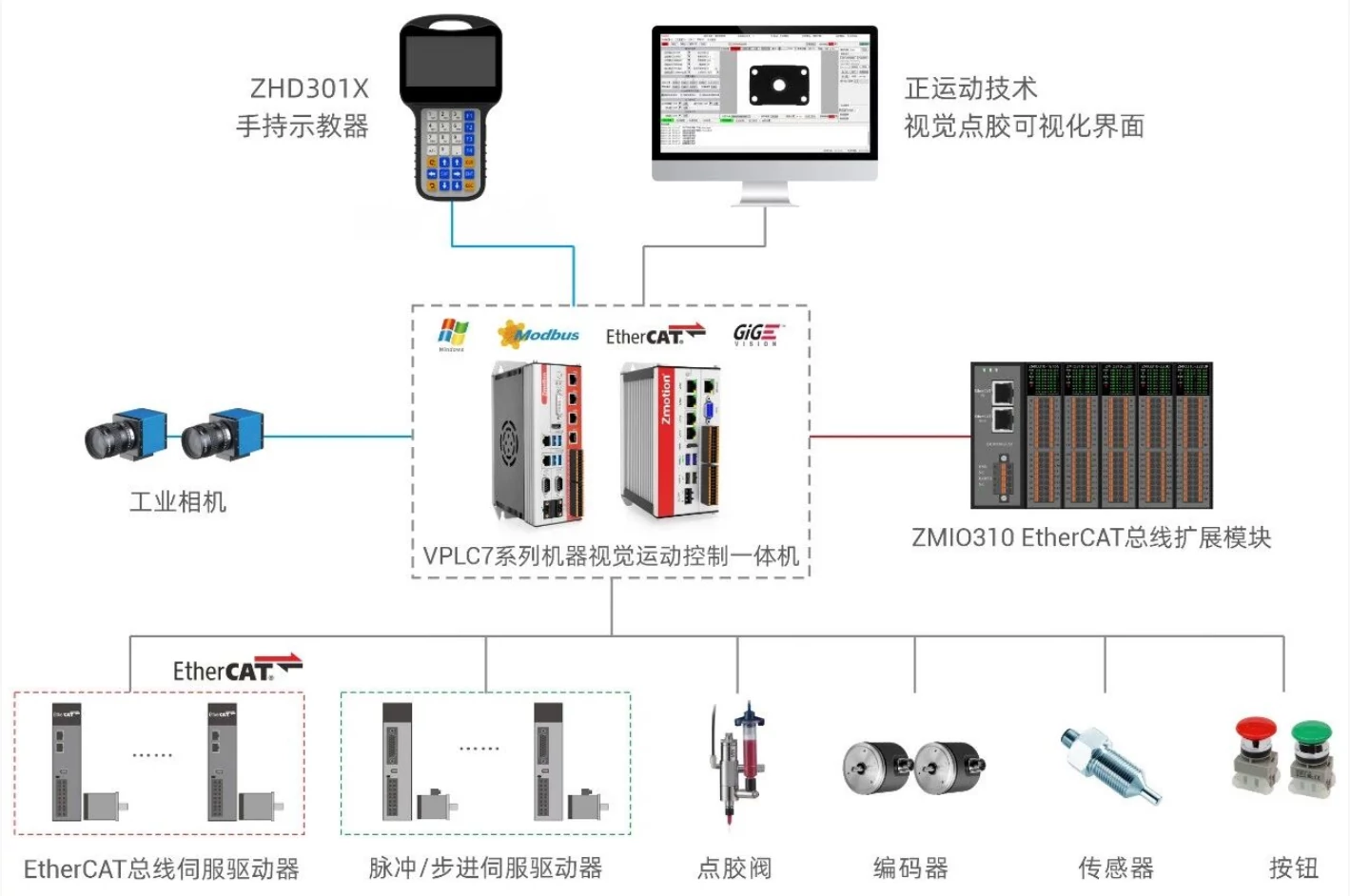

▌正運動技術電感器骨架涂膠方案

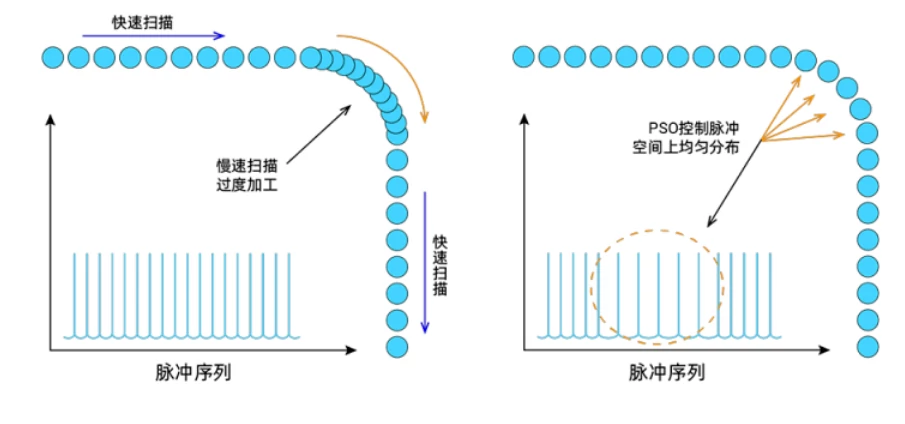

方案支持高速PSO、PWM、路徑規劃、多軸同步跟隨等功能，確保點膠軌跡平滑，膠點輸出穩定和多種點膠工藝，用戶可根據實際生產需求，快速調整點膠參數，簡化工作流程，提升整線的生產速度和產品質量，降低生產成本。

運行視頻請點擊→正運動電感器骨架涂膠解決方案運行視頻

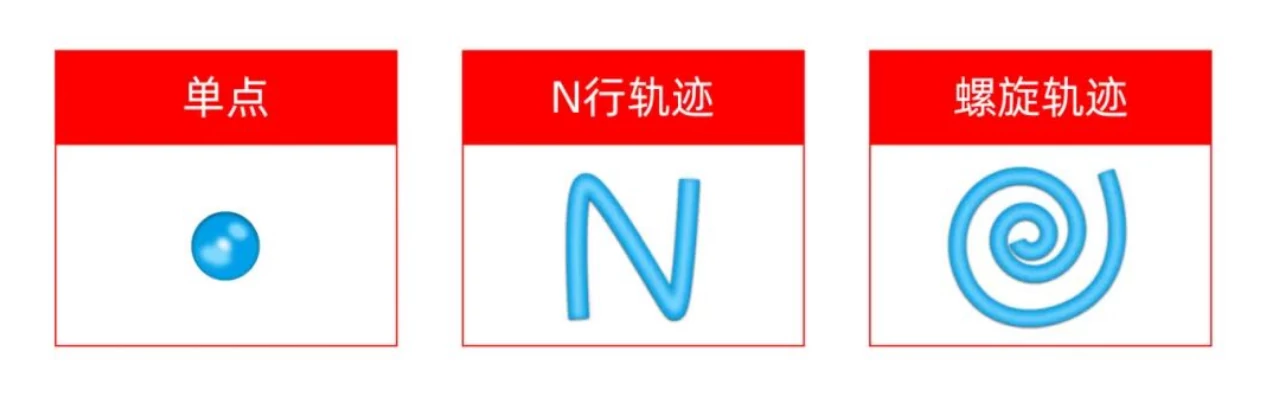

點膠軌跡類型

單點

在骨架磁體中心點出膠。

N行軌跡

連續軌跡膠量均勻覆蓋長條形骨架。

螺旋軌跡

連續圓弧軌跡均勻覆蓋圓形骨架。

正運動電感器骨架涂膠方案核心優勢

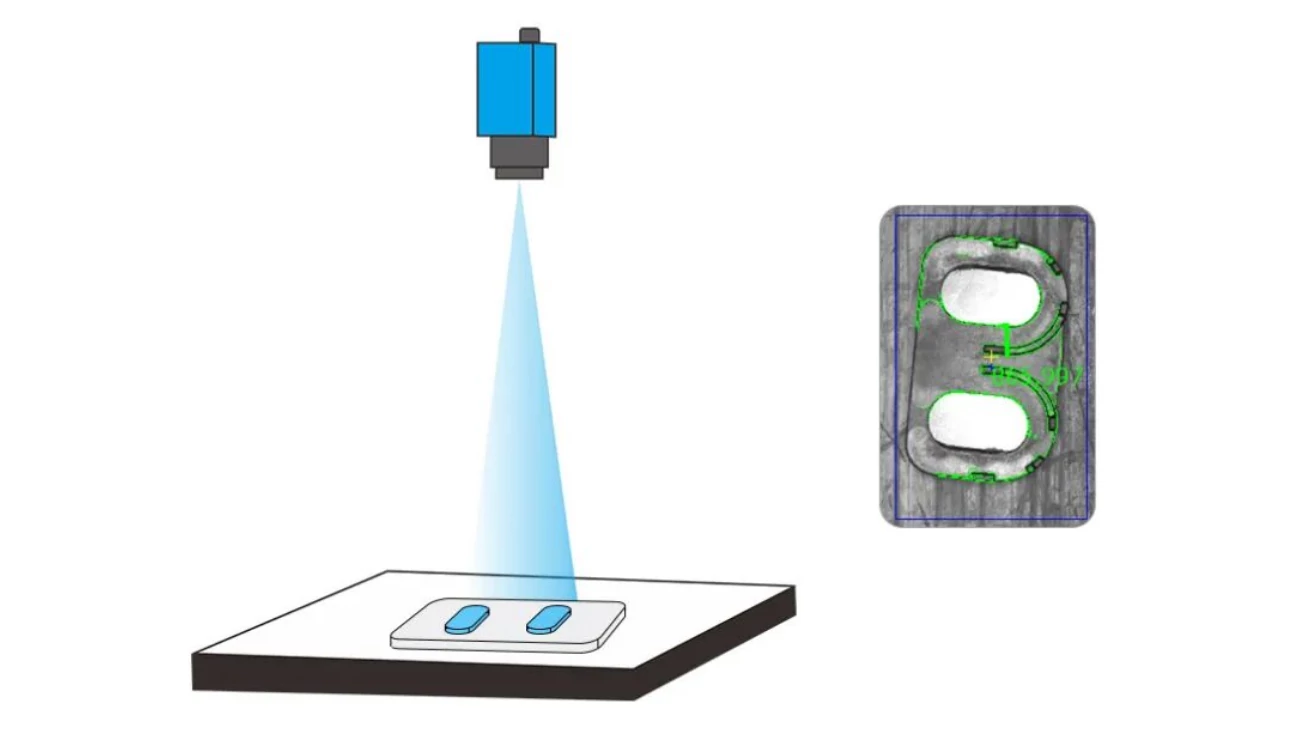

?視覺定位

通過相機定位產品的位置和角度，任意擺放進料時機械自動糾正加工軌跡路徑。

軌跡填充

通過相機示教，單點、連續線、圓弧等填充路徑，實現膠水的均勻涂覆。

同步跟隨

通過編碼器實現，模組跟隨皮帶線上產品點膠，提升點膠效率。

R軸旋轉

通過旋轉R軸實現更高效的點膠效率。

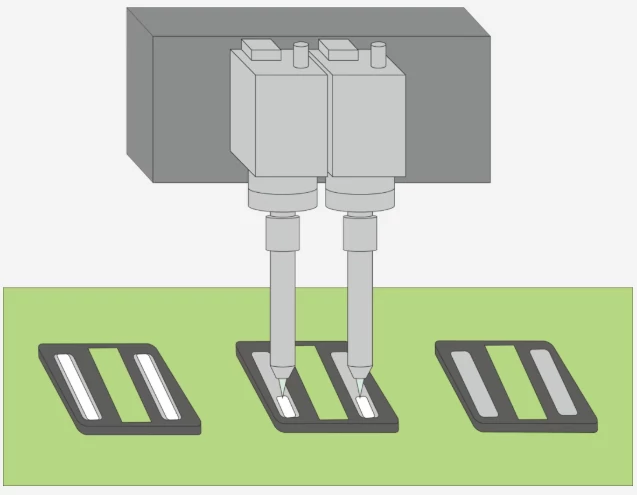

雙膠槍

兩個膠槍同時進行點膠作業，大幅度提升點膠效率。

智能排膠

定時檢測是否無料后自動運行排膠動作，搭配排膠后自動擦膠清潔針頭。

高效低耗

無氣壓波動干擾，顯著減少膠水浪費，同時減少停機清潔時間。

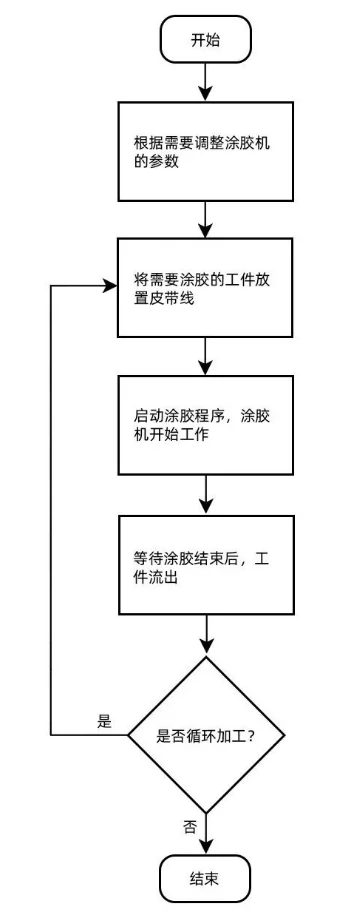

正運動電感器骨架涂膠工藝流程

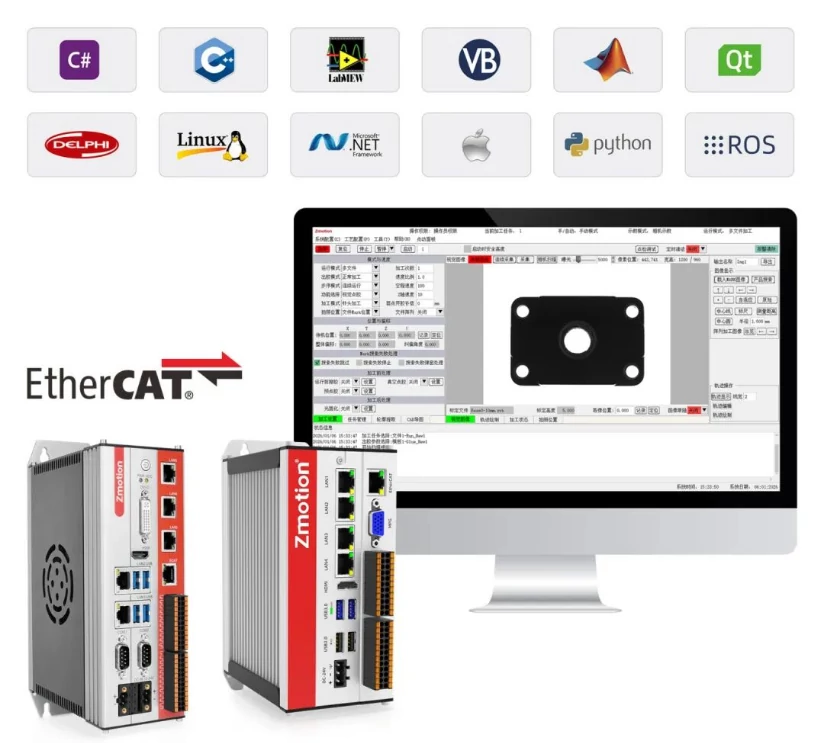

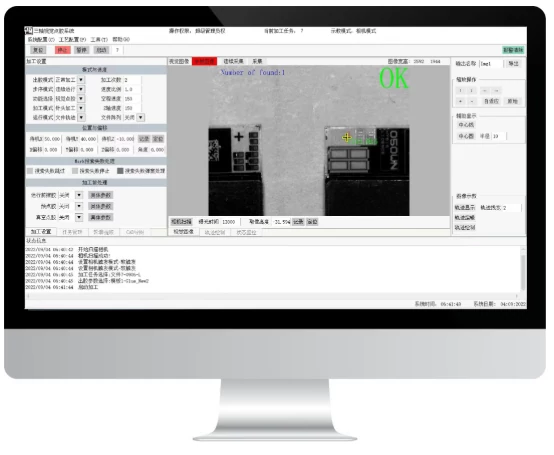

提供易用的可視化視覺點膠開發調試軟件

正運動技術通過不斷深化擴展VPLC系列視覺運動控制一體機在點膠行業的應用，為用戶提供了簡單易用的視覺點膠開發調試軟件。

軟件結合豐富的視覺、運動控制功能，只需進行簡單的參數設置，即可構建視覺點膠項目程序，可大幅縮短項目開發周期，降低開發成本，可滿足不同產品不同工藝需求。

適用于點、線、灌封、填充、底部填充、封裝、密封、噴射等多種點膠應用場景。

視覺點膠開發調試軟件功能介紹

功能齊全

支持點膠軌跡打點、線、圓、弧、連續線段、陣列、提前開關膠、手動示教、相機示教、點膠工藝功能。

機器視覺糾偏

產品任意位置和角度擺放，視覺自動識別并完成點膠作業。

操作界面友好，結果可視化

調試編程操作簡單便捷，支持在視覺圖像上進行示教和點動運動，同時可實時呈現可視化檢測結果。

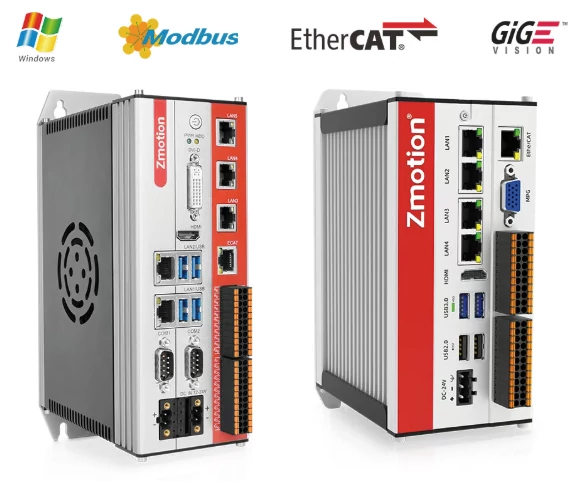

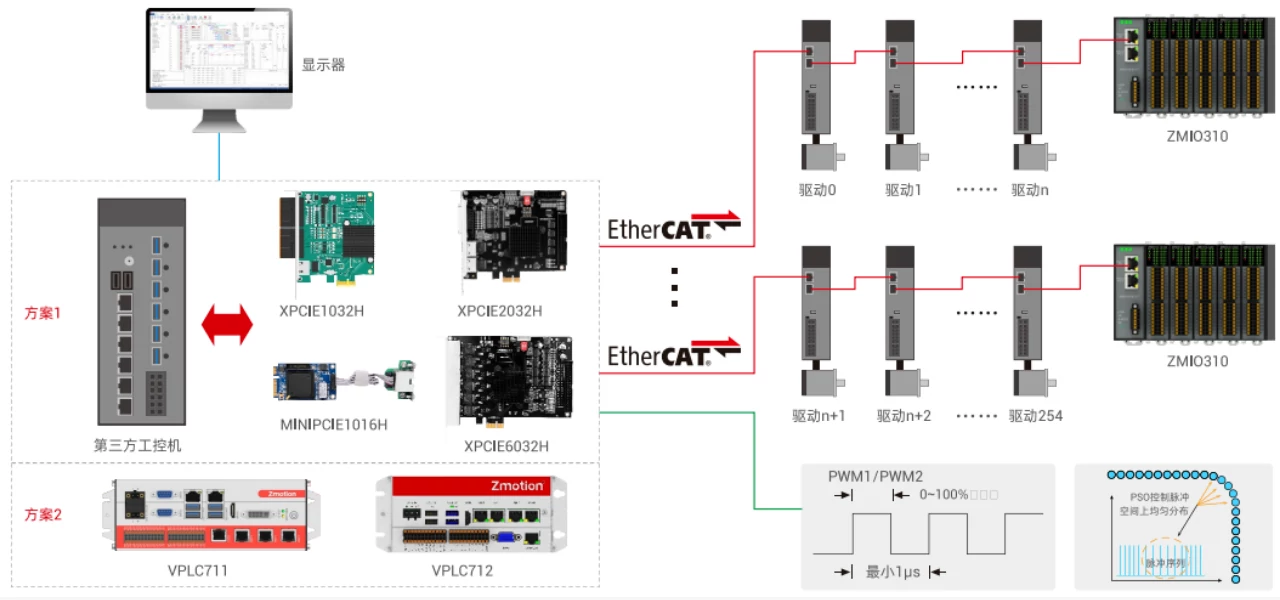

一、機器視覺運動控制一體機VPLC7系列

可選4-64軸運動控制（脈沖+EtherCAT總線），EtherCAT最小通訊周期250us；

內置強實時運動控制內核MotionRT750，支持第三方視覺軟件；

板載20路通用輸入（其中VPLC711的10路和VPLC712的8路為高速輸入），20路高速輸出；

基于x86架構的EtherCAT總線視覺運動控制器，支持脫機運行，內置豐富的視覺和運動控制功能，大幅簡化配置流程；

支持EtherCAT冗余功能，解決單點故障停機，自動診斷并持續運行，增強系統可靠性，簡化維護工作；

提供一體化開放式IPC形態的實時軟控制器/軟PLC集成的視覺+運動控制解決方案。

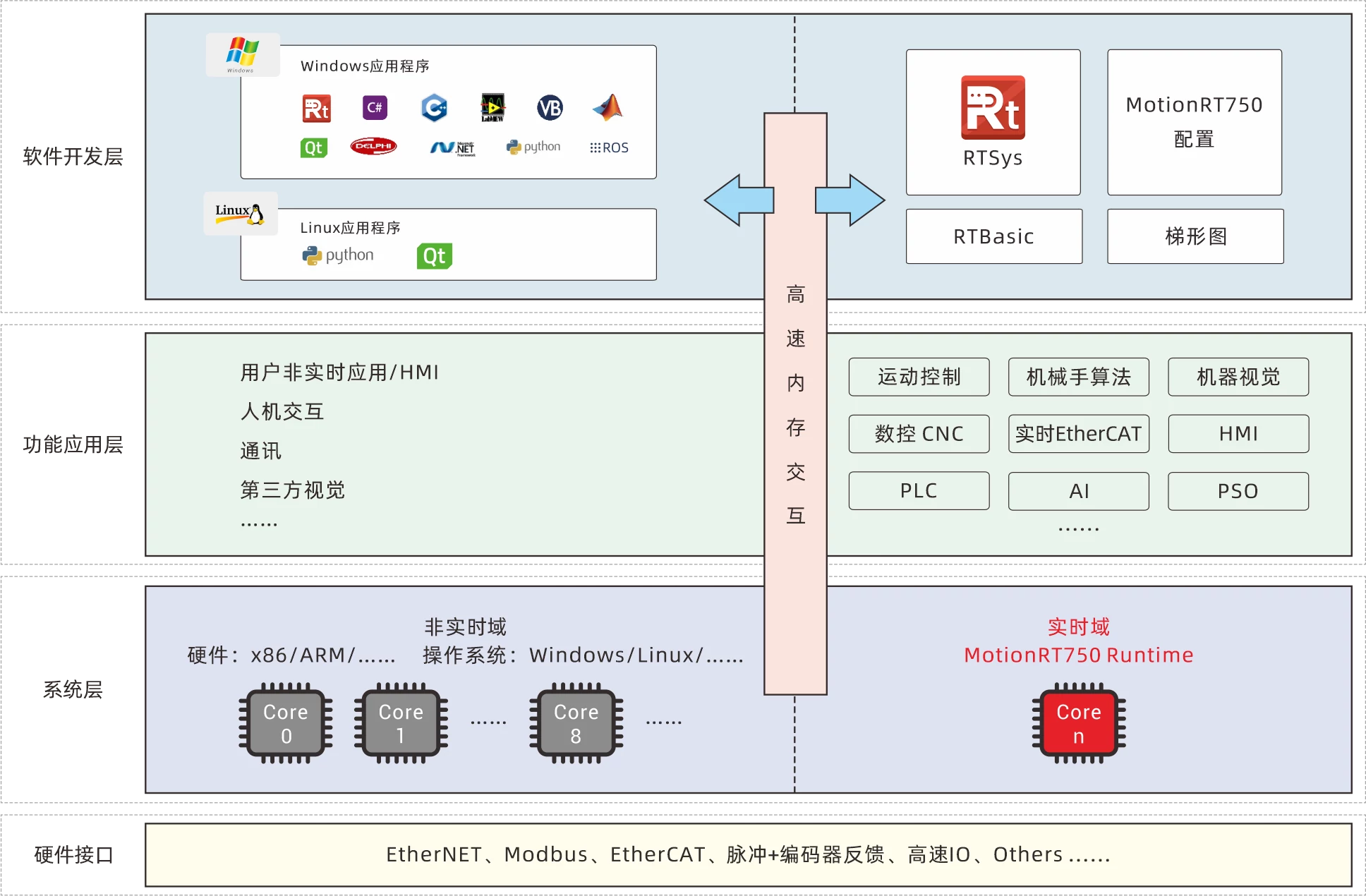

二、強實時運動控制內核 - MotionRT750

x86架構Windows/Linux系統下獨占CPU內核的運動控制實時內核。

支持多達254軸的高精度運動控制，控制周期可低至125us，顯著提升設備性能，助力產能提升至少20%。

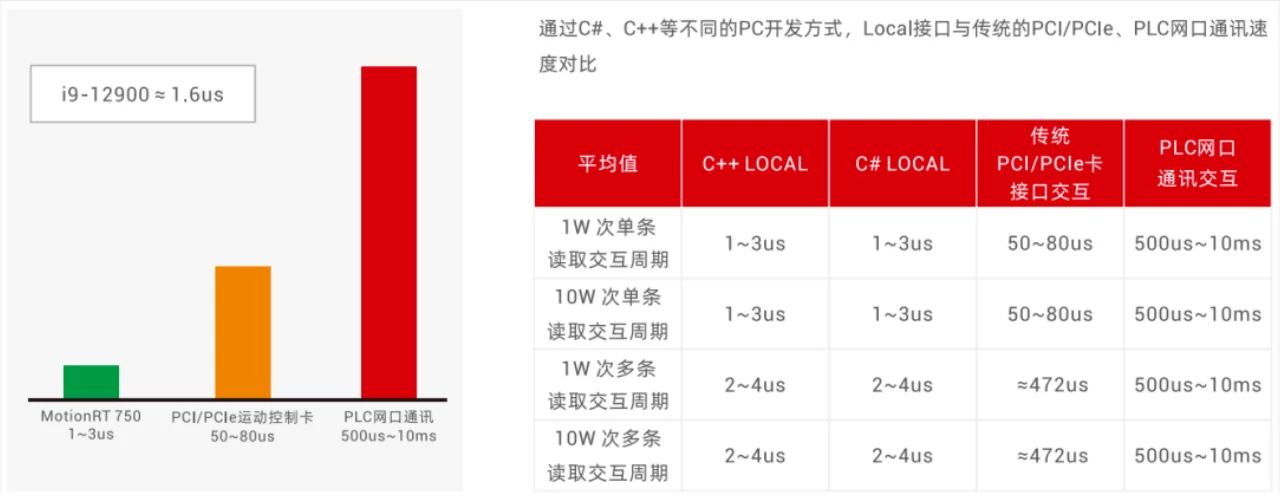

單條指令的交互時間為1-3us，相較于傳統的PCI/PCIe、網口等通訊方式，速度提升了10-100倍以上。

搭載環形冗余架構，確保非故障從站持續保持正常EtherCAT通信，可顯著提升系統可靠性與運行穩定性。可有效杜絕EtherCAT通訊故障導致的產能損失。

當Windows因病毒入侵、硬件異常插拔或驅動沖突導致系統崩潰時，運動控制實時內核MotionRT750仍可持續運行,且急停功能仍然保持有效，提供充分響應時間進行事故處置，顯著提升工業控制安全性與可靠性。
