一、FIFO全名

FIRST IN FIRST OUT（先入先出）。顧名思義，FIFO是一個數據具有先進先出的存儲器。

二.FIFO種類

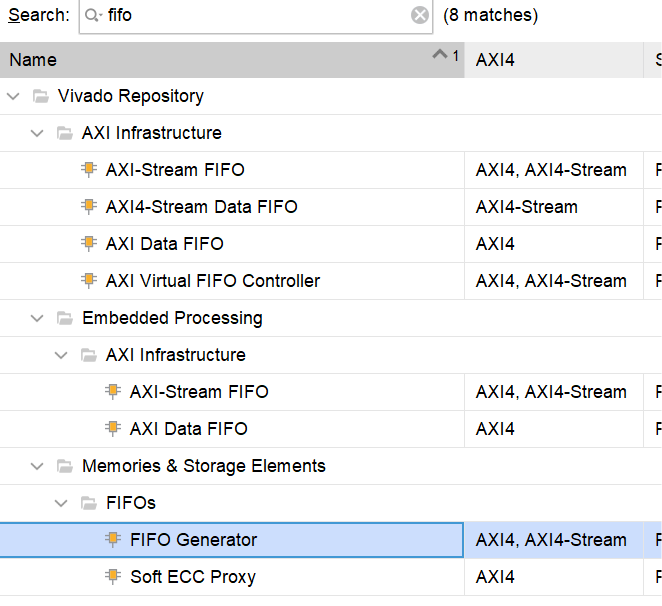

在vivado軟件的IP catalog搜索FIFO時候，會出來很多FIFO類型

（1）AXI4-Stream FIFO 是提供對與其他IP連接的AXI4-Stream接口的內存映射訪問。

（2）AXI4-Stream Data FIFO 支持 AXI4-Stream 協議，具備packet 包傳輸模式。

（3）AXI Data FIFO 就是數據FIFO 功能較為單一，接口為Stream接口

（4）FIFO Generator支持Native 模式，AXI Memory Mapped 模式 AXI Steam 模式功能比較齊全。通常在沒有AXI時候就使用Native模式。

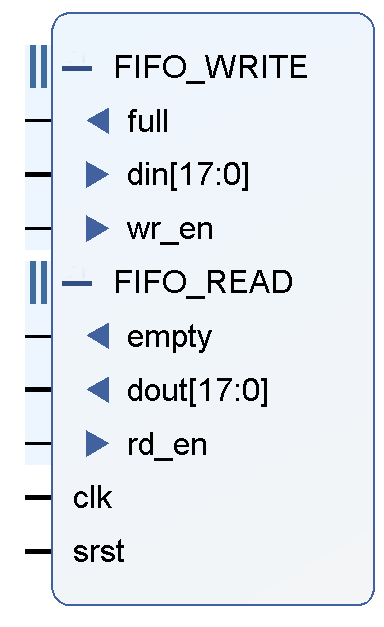

其中，最常見的就是FIFO的Native模式，可以設置為同步異步FIFO。

同步FIFO僅有一個時鐘輸入，所有信號都與這一個時鐘信號有關。

異步FIFO有寫端口和讀端口分別有獨立的時鐘。相關的寫信號都同步在讀時鐘下，所有相關的讀信號都同步在讀時鐘下。

三、FIFO的IP配置

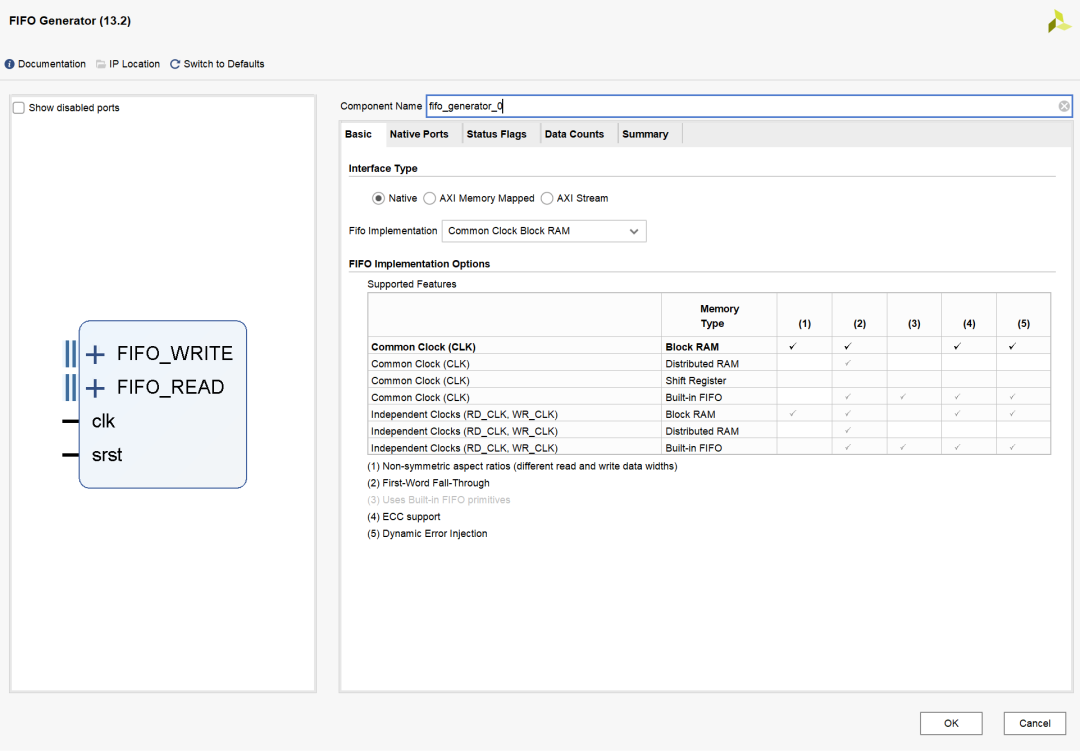

1.Basic配置

Interface type：Native 模式、AXI Memory Mapped 模式、 AXI Steam 模式。

通常在沒有AXI時候就使用Native模式。

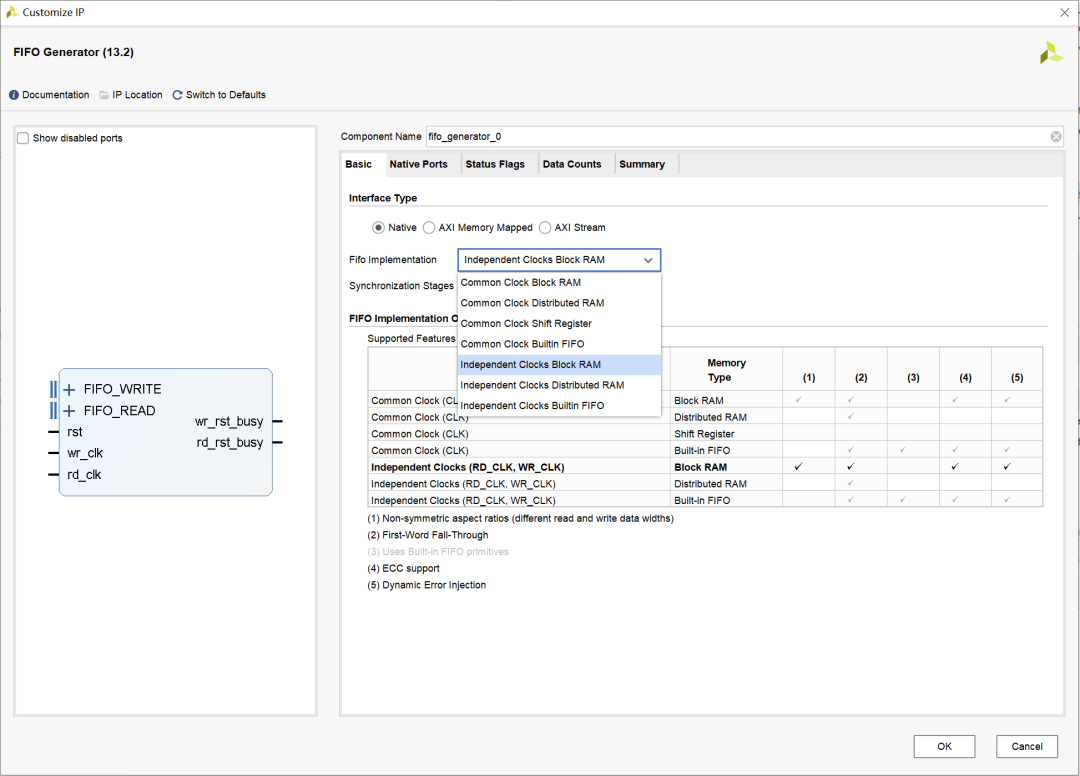

common和Independent代表同步和異步，如果需要讀寫同步就選擇common，讀寫異步有順序選擇異步。

其余不用修改設置

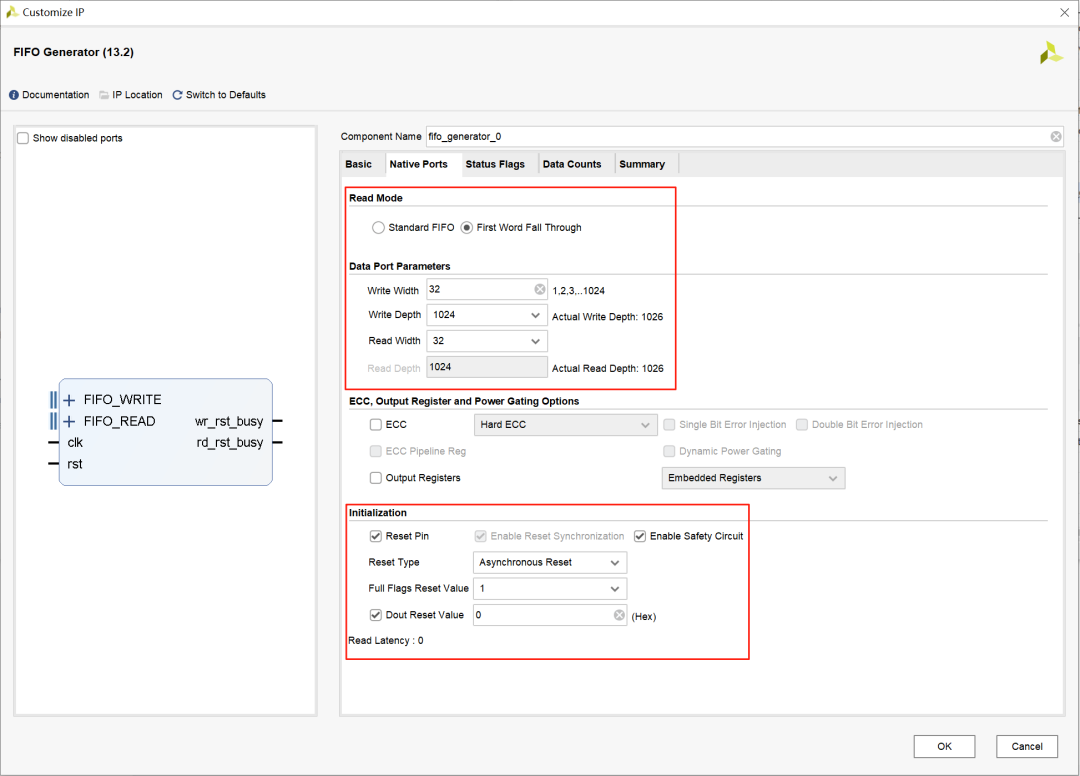

2.Native Ports

StandardFIFO需要讀使能后一 個時鐘輸出才有效。

一般選擇First Word Fall Through 這樣寫入的數據，會先在讀端口準備好。

寫位寬由輸入的數據位寬決定，寫深度取決于需要緩存數據的個數，讀數據位寬取決于個人需要讀取多少位寬，讀數據寬度由上述三者自動確定，不需要設置。

其余設置盡量保持相同即可。

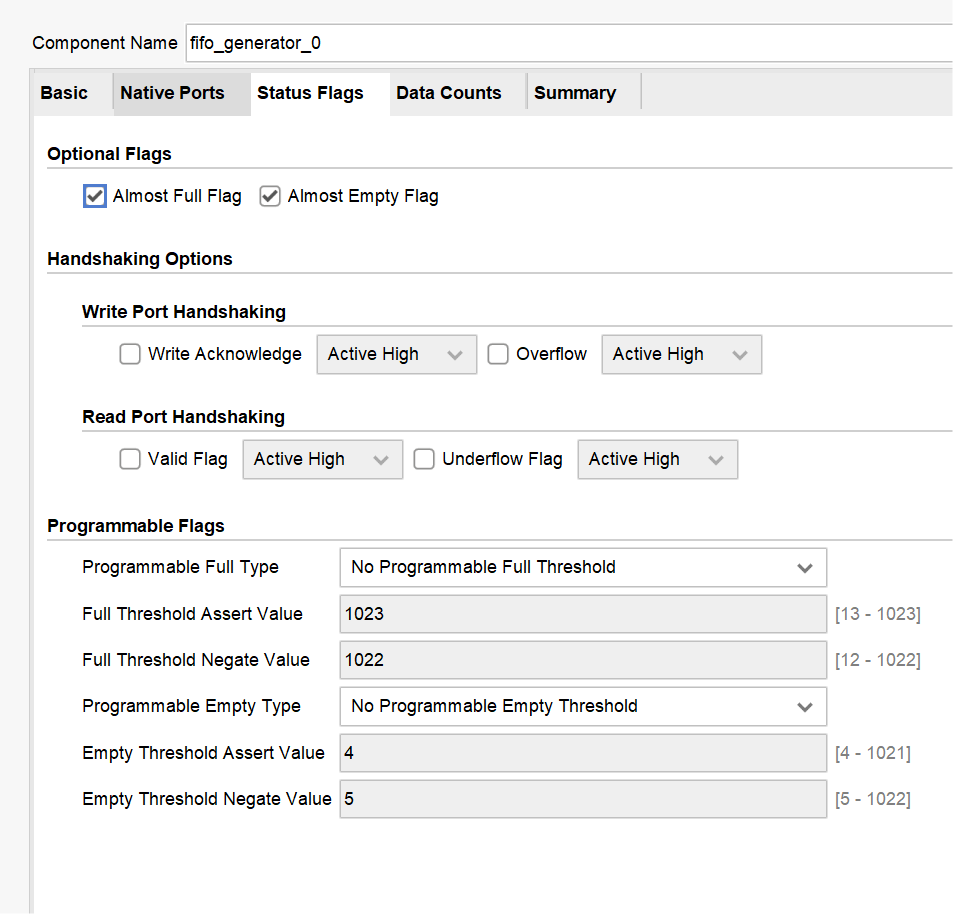

3.Status Flags

almost full 和 almost empty flag表示FIFO的滿信號和空信號，選上之后可以不用。

其余配置默認即可。

四、FIFO的應用

1.半空、半滿控制讀寫FIFO

半空是針對讀FIFO計數器而言，半滿是針對寫FIFO計數器而言。例如FIFO輸入32bit深度1024；輸出128bit深度256，這里的半空值就是128，半滿值就是512。

例如

寫狀態機，每次寫出512bit數據：

狀態0：當寫入FIFO計數器小于512則進入狀態1

狀態1：當連續寫入FIFO512個數據后，再次進入狀態0等待 讀狀態機的設計，每次讀出128bt數據。

讀狀態機設計，每次讀出128bit數據：

狀態0：當讀FIFO計數器大于128則進入狀態1

狀態1：連續讀出FIFO128個數據后，再次進入狀態0等待（如果有問題，可以私信作者，分享代碼給你）

2.標志信號控制FIFO的讀寫

（1）當FIFO非滿的時候寫。

（2）當FIFO非空的時候讀。
