鋼鐵廠污水處理系統：疆鴻智能ETHERNET/IP轉EtherCAT網關的工業網絡集成應用
一、項目背景

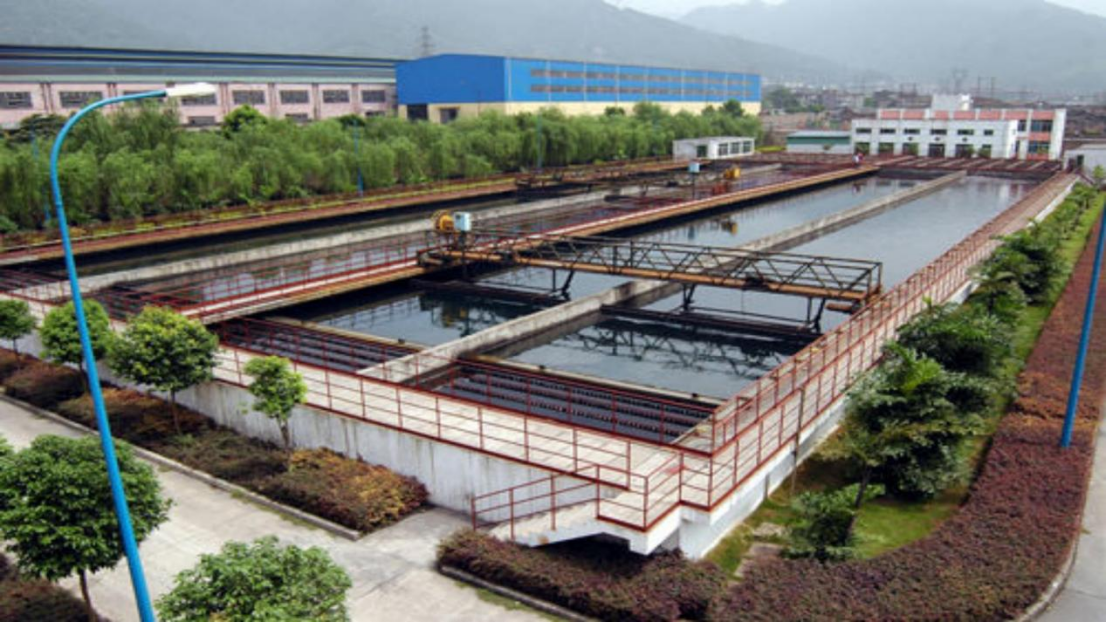

某大型鋼鐵聯合企業為提高環保處理能力，新建一套智能化污水處理系統。該系統需實現水處理單元（包括加藥裝置、離心機、壓濾機等）與全廠級羅克韋爾ControlLogix PLC控制系統的無縫集成。傳統方案中，各設備采用多種通信協議，導致系統集成復雜度高、實時性差。為解決這一難題，項目采用高性能協議網關，實現ETHERNET/IP與EtherCAT網絡之間的協議轉換，構建統一、高效的控制網絡架構。

二、項目核心設備與配置方案
（一）主要設備清單
- 羅克韋爾ControlLogix 5570系列PLC（主控制器）
- ETHERNET/IP轉EtherCAT協議網關（含雙網絡接口）
- 離心機單元（配備EtherCAT接口的伺服驅動器）
- 自動加藥裝置（集成EtherCAT從站模塊）
- 板框壓濾機（配置EtherCAT遠程I/O模塊）
- 水質監測儀表（通過EtherCAT耦合器接入）
（二）網絡拓撲架構
系統采用“核心-邊緣”兩級網絡結構：
[羅克韋爾PLC]──ETHERNET/IP──[協議網關]──EtherCAT──[水處理設備集群]
│
├──[離心機伺服系統]
├──[加藥裝置控制器]
└──[壓濾機及監測儀表]
網關作為網絡樞紐，在ETHERNET/IP側作為從站設備，通過CIP協議與ControlLogix PLC通信；在EtherCAT側作為主站控制器，以分布式時鐘機制同步驅動各從站設備。

（三）網關配置關鍵技術
1. 網絡參數設定：
- ETHERNET/IP端：設定固定IP地址（192.168.1.100），與PLC同網段；配置Assembly實例，建立輸入/輸出數據映射區
- EtherCAT端：掃描網絡拓撲，自動識別從站設備；配置過程數據對象（PDO），設定同步管理器參數
2. 數據映射配置：
在網關配置軟件中建立雙向數據通道，將PLC的INT和REAL數據類型轉換為EtherCAT從站可處理的字節流。關鍵映射包括：
- 加藥泵頻率控制字（PLC→網關→變頻器）
- 離心機轉速反饋值（編碼器→網關→PLC）
- 水質參數（pH/濁度傳感器→網關→PLC）
3. 實時性優化：
配置EtherCAT分布式時鐘，設置同步周期為2ms，確保各執行器同步精度優于1μs。在網關中啟用數據預處理功能，減輕PLC運算負荷。

三、應用效果與技術價值
項目實施后，系統取得了顯著成效：
1. 通信性能提升
網關的引入使網絡響應時間從原有的150ms縮短至8ms，數據包傳輸成功率提升至99.99%。EtherCAT的分布式時鐘機制確保32臺從站設備同步誤差小于50ns，顯著提高了加藥與分離工序的協調性。
2. 系統集成簡化
協議網關統一了異構網絡，使PLC程序無需針對不同設備編寫多種通信指令。原需開發的4種通信驅動減少為1種，編程工作量降低65%，調試周期縮短40%。
3. 維護與擴展性增強
網絡結構清晰化后，故障定位時間平均減少70%。新增設備僅需在EtherCAT鏈路上增加節點，無需修改PLC網絡配置，系統擴展成本降低30%。
4. 數據處理優化
網關內置的數據緩存與預處理功能，使PLC掃描周期從50ms優化至20ms，控制精度提高的同時，為后續納入高級控制算法預留了算力空間。
該方案的成功實施，為鋼鐵行業環保設施的智能化改造提供了可復用的網絡集成范例，通過協議轉換技術打破了自動化設備間的數據孤島，實現了控制系統的扁平化、高效化管理，具有顯著的技術先進性和行業推廣價值。
