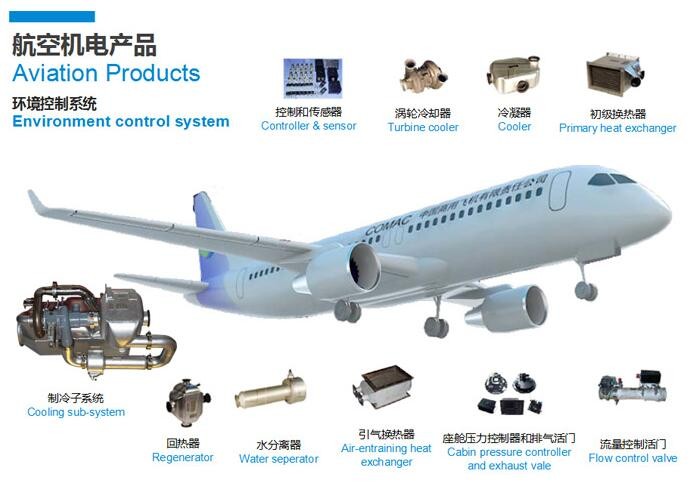

飛機環境控制系統（Environmental Control System, ECS）是現代航空器中不可或缺的復雜子系統，被譽為飛機的“生命保障系統”和“熱管理中樞”。其主要工作目的可以概括為三個核心層面：生命保障、設備防護與運行安全。在生命保障層面，ECS的核心任務是維持駕駛艙和客艙內適宜的壓力、溫度、濕度和空氣新鮮度，為機組人員和乘客創造一個能夠生存且舒適的人工大氣環境，特別是在高空缺氧、低溫的嚴苛自然環境中，這是保障飛行安全的絕對前提。在設備防護層面，現代飛機上密集布設的航空電子設備、計算機和機電系統在運行時會產生大量熱量，ECS通過精確的制冷和空氣分配，將這些熱量及時帶走，確保各類精密設備在允許的溫度范圍內穩定工作，防止因過熱導致的性能衰減或永久性損壞。在運行安全層面，ECS還承擔著機翼和發動機進氣道等關鍵部位的防冰與除冰任務，通過引出發動機的熱空氣或采用電加熱等方式，防止結冰改變氣動外形或堵塞傳感器，這對于保障飛行安全，尤其是應對結冰氣象條件至關重要。

一、飛機環控系統的核心使命與發展挑戰

隨著航空技術的發展，尤其是高性能戰機和大型民用客機的不斷演進，對ECS的性能要求呈現出動態化、極端化和綜合化的顯著趨勢。戰機需要完成劇烈的戰術機動，其發動機狀態（從慢車到加力燃燒室）和飛行高度（從低空突防到高空巡航）可能在極短時間內發生劇變，導致引氣參數（壓力、溫度、流量）出現高速率、大幅度的階躍式沖擊。大型客機雖然機動性不如戰機，但其漫長的航程中需要經歷爬升、巡航、下降等多個飛行階段，發動機推力調整和外界大氣環境的變化同樣對ECS的動態調節能力提出了持續性的高要求。傳統的ECS設計與驗證，嚴重依賴于穩態或準穩態的地面試驗設備。這類設備能夠提供固定或緩慢變化的供氣參數，用于驗證系統在平衡狀態下的基本性能。然而，它們無法復現真實飛行中，尤其是發動機狀態劇烈變化時，引氣參數的快速、大幅動態擾動。大量工程實踐表明，ECS的許多故障并非發生在穩定的巡航狀態，而恰恰出現在飛行狀態轉換的動態過程中。例如，發動機加速時引氣壓力驟升可能沖擊管路閥門和換熱器芯體；減速時溫度與壓力的不匹配可能導致系統控制失穩或冷凝水異常積聚。由于動態過程的瞬態性和不可逆性，此類故障在空中難以實時診斷，在地面又因缺乏復現手段而難以定位根因，成為長期困擾環控系統可靠性提升與設計優化的“頑疾”。因此，發展能夠逼真模擬發動機動態引氣特性的地面試驗能力，已成為突破環控系統技術瓶頸、支撐新型飛機研發與現有系統改進的迫切需求。

二、試驗臺總體需求與核心設計思想

為從根本上彌補我國在環控系統動態設計與驗證能力上的不足，必須建立一座功能強大、性能先進的地面模擬試驗臺。其核心目標是：在地面實驗室環境中，高保真度地復現飛機（尤其是雙發飛機）在實際飛行中，因發動機工作狀態變化而導致的各引氣路參數（壓力、溫度、流量）的動態變化過程。根據目前最新的研究成果，本文詳細的對“環控引氣雙發動態模擬試驗臺”進行詳細的介紹，包括其基本要求、核心難題、核心準則進行了系統性的說明。

2.1 試驗臺基本要求：

多路并行模擬能力：必須能夠同時模擬兩臺發動機的三種典型引氣源，即高壓的9級引氣路（兩路）、中壓的5級引氣路（兩路）以及低壓的外涵道冷卻引氣路（兩路），共計六路獨立可控的供氣管路。

寬泛的參數覆蓋范圍：供氣壓力需覆蓋從低壓（如0.01-0.4 MPa量級）到超高壓（超過3.5 MPa）的廣闊區間；供氣溫度需能模擬從極低溫（-60°C）到高溫（超過650°C）的極端條件。同時，總供氣流量需滿足大型系統測試需求（不低于64,000 kg/h）。

極高的動態性能指標：這是區別于傳統穩態試驗臺的核心。要求供氣壓力最大變化率不低于1000 kPa/s，供氣溫度最大變化率不低于90 °C/s。這意味著系統需在數秒內完成從發動機“慢車”到“快車”狀態的完整切換模擬。

高精度的控制與測量：在實現高速、大跨度調節的同時，必須保證控制精度（如壓力穩態控制精度±1.0%，溫度穩態控制精度±2°C）和測量精度（如壓力測量精度優于±0.25%）。

2.2 面臨的三大核心難題：

強耦合性：供氣管路中的壓力調節與溫度調節相互干擾。調壓閥動作引起流量突變，會導致依賴熱慣性的溫度場劇烈波動；反之，快速調溫引起的密度變化也會擾動管路壓力。如何在高速動態過程中實現壓力與溫度的解耦控制，是首要難題。

快速性與大慣性的矛盾：溫度調節通常涉及大型加熱元件，其熱慣性大，響應遲緩。如何實現每秒數十攝氏度的升溫或降溫速率，是對傳統電加熱直接加熱方式的巨大挑戰。

大跨度與高精度的統一：調節范圍越寬，對執行器（如閥門）的線性度、測量傳感器的量程和精度要求越高。在從接近常溫常壓到數百度、數兆帕的全程變化中保持精確控制，需要創新的系統設計與器件選型策略。

針對上述挑戰，試驗臺的總體設計思想確立了以下核心原則：

能量儲備與快速釋放：采用高壓大容量儲氣罐作為氣源，儲備足夠的壓力和流量勢能，以滿足動態過程瞬時大流量需求，避免因氣源供應不足導致動態速率受限。

解耦設計：在流程設計上，將壓力調節環路與溫度調節環路進行串聯或并聯的合理化布局，并通過分配管路各環節的阻力特性，從物理層面減弱壓力與溫度調節之間的相互影響。

冷熱摻混快速調溫：摒棄單純依靠調節加熱器功率的慢速調溫方式，轉而采用“制備恒定高溫熱源與常溫冷源，通過高速閥門調節摻混比例”的物理混合方法，從根本上規避了大熱慣性環節對響應速度的限制。

協同智能控制：構建具備高實時性的分布式測控網絡，并采用先進的控制算法（如專家PID），對多個快速執行器進行協同控制，以應對多變量、非線性、強耦合的復雜控制對象。

三、試驗臺流程與關鍵設備設計方法剖析

試驗臺的流程設計是其動態性能實現的物理基礎。這里以最嚴苛的高壓9級引氣路為例，詳細闡述其設計方法。其余五路設計思想類似，根據壓力與溫度等級進行設備參數的縮放。

3.1 壓力調節系統設計

壓力調節的目標是：快速、精確地將儲氣罐的高壓氣體調節至試驗段入口所需的、隨時間動態變化的壓力值。試驗臺創新性地采用了“上游調壓閥+下游背壓閥”雙閥聯動的控制架構，其設計邏輯深邃。

氣源與儲能單元：設置多個容積巨大的高壓儲氣罐（如存儲4 MPa空氣），構成系統的“能量水庫”。這不僅提供了穩定的高壓源，更重要的是為瞬態大流量需求（如快速升壓過程）提供了瞬時能量釋放的保障，是達到1000 kPa/s變化率的物質基礎。

雙閥角色與協同：

上游快速調壓閥：通常采用氣動薄膜式快開閥，響應速度極快（開關時間在毫秒到百毫秒級）。其主要角色是進行壓力的“粗調”和“快調”，負責應對設定值的劇烈階躍變化，快速建立大致的目標壓力區間。

下游電動背壓調節閥：作為主調壓閥，位于試驗段（模擬環控系統）的下游。其角色是進行壓力的“精調”和“細調”。通過改變自身的開度，調節整個管路的流動阻力，從而精確控制試驗段入口處的壓力。這種將主調節閥置于下游的設計，使得無論上游壓力如何波動，都能通過閉環控制背壓閥，直接而穩定地控制最關心的被控參數——試驗段入口壓力。

阻力分配設計：這是實現大范圍精密調壓的關鍵。設計時，必須確保在絕大部分工況下，管路系統的主要壓降（即阻力）落在背壓調節閥上。這意味著需要精心計算和選擇閥門的能力系數（Kv值），使調溫環節等其他部件的阻力相對很小。只有這樣，背壓閥開度的微小變化才能引起試驗段入口壓力的線性、靈敏變化。如果阻力分配不當，大部分壓降被固定部件消耗，背壓閥的調節作用將變得遲鈍，無法實現全范圍內的精確控制。

3.2 溫度調節系統設計

為實現90 °C/s的驚人溫度變化率，試驗臺徹底摒棄了傳統思路，需采用“旁路加熱+換熱儲能+冷熱摻混”的三級架構，這是一項極具巧思的工程創新。

第一級：穩定高溫熱源的制備。設置一臺大功率電加熱器，但其工作方式非常特殊：它并不直接加熱主供氣管道內的高壓氣體。而是用一個獨立的風機，驅動一股常壓空氣流過加熱器，將其加熱到遠超需求上限的穩定高溫（例如700°C以上）。這帶來了三大優勢：第一，加熱器在常壓下工作，設計、制造和安全維護的難度大大降低；第二，加熱器始終處于恒定功率或溫度下運行，避免了自身熱慣性對動態過程的拖累；第三，為下游提供了溫度恒定的熱源。

第二級：高效換熱與熱能儲存。從主氣路分流出的高壓氣體，被引入一個特殊設計的換熱器。換熱器的另一側，流過的正是上述常壓高溫空氣。通過間壁式換熱，高壓氣體的溫度得以提升。這個換熱器的核心作用不僅是“換熱”，更是“儲能”。它被設計成具有相當大的熱容，內部蓄存了大量熱能。當主氣路需要快速升溫時，只需快速增加流經換熱器的冷氣流量，蓄存的熱能便能被迅速提取，實現對高壓氣體的瞬時、大功率加熱，完美解決了直接加熱方式熱慣性大的瓶頸。

第三級：快速冷熱摻混與精調。從換熱器出來的熱路氣體，與旁通的常溫冷路氣體，在一個混合腔內匯合。在混合腔的上游，分別安裝有快速調溫閥（冷閥與熱閥）。這兩個閥門被設計為互補聯動，即一個開大時另一個關小，總開度保持恒定以維持流量穩定。需要升溫時，熱閥開大、冷閥關小；需要降溫時則反之。通過調節冷熱氣流比例，可以在極短時間內（取決于閥門的響應速度）實現出口溫度的連續、快速調節。這種基于物理混合的調溫方式，其速率極限遠高于任何基于熱傳導或對流的加熱/冷卻方式。

通過上述設計，壓力調節與溫度調節在物理通路上實現了相對獨立：壓力主要由背壓閥在管路末端決定，溫度則由前端的摻混比例決定。兩者之間的耦合主要通過流量變化傳遞，而合理的阻力分配和快速的閥門響應，為控制系統解耦此干擾提供了可能。

四、控制系統架構與智能算法設計

一個具備“肌肉”（執行機構）和“骨骼”（管路）的試驗臺，必須擁有高度發達的“神經中樞”（控制系統）和“大腦”（控制算法），才能協調完成復雜的動態動作。本試驗臺的測控系統設計，在傳統分布式控制系統（DCS）基礎上，進行了面向高速實時性的深度改造。

4.1 高實時性分布式控制系統框架

系統采用“集中管理、分散控制”的經典分布式架構，但通過引入軍用和高端工業領域的技術，極大提升了實時性。

反射內存實時網絡：這是保障六路供氣路同步、高精度協同控制的關鍵技術。在各控制節點（工業控制計算機）中插入反射內存卡（如PCI-5565），通過光纖連接成一個確定性的實時網絡。任何節點寫入自身反射內存的數據，會在微秒級（通常小于1微秒）內自動、確定地廣播并更新到所有其他節點的反射內存中。這種“內存共享”模式徹底消除了傳統以太網因協議開銷、沖突和交換機延遲所帶來的不確定性，確保了壓力、溫度、流量等關鍵傳感器的海量高速數據（如熱電偶200Hz采樣）能夠被所有控制計算機無延遲地共享，為多回路協同的快速閉環控制提供了數據基礎。

分層異構的控制結構：

上位管理層：主控計算機，負責人機交互、試驗流程編排、數據全局存儲與事后分析。

實時控制層：搭載反射內存卡的多臺工控機，構成實時控制網絡。它們分別負責1-2路供氣路的快速調壓、調溫閉環控制，算法運行周期短（可達毫秒級），并通過反射內存實時交換數據，實現跨回路的解耦補償和聯動。

設備監控層：對于響應速度要求不高的設備（如維持恒定溫度的電加熱器），采用獨立工控機或更可靠的傳統智能儀表進行控制，無需接入反射內存網絡，提高了系統可靠性。

高速高精度傳感：動態測量是控制的前提。系統選用響應時間低于0.5ms的壓阻式壓力變送器、量程比寬的靶式或渦街流量計（配合雙流量計互補測量策略，兼顧穩態精度與動態速度），以及200Hz采樣率的高速熱電偶，構建了感知動態微變化的“神經末梢”。

4.2 基于專家系統的查表PID控制算法

面對非線性、強耦合、大滯后的被控對象（快速閥+復雜管路），傳統的固定參數PID控制器難以在全程范圍內取得良好控制效果，容易出現超調、振蕩或響應遲緩。試驗臺創新性地采用了基于專家系統的查表PID算法，這是一種將經典控制理論與人工智能經驗規則相結合的先進策略。

基本原理：該算法將整個系統的運行狀態（根據設定值、當前值、誤差及誤差變化率等劃分）劃分為多個典型的“工況區域”。每個區域對應一套經過離線優化或由專家經驗確定的、最優的PID參數組合（比例系數Kp、積分系數Ki、微分系數Kd）。這些參數對構成了一個多維的“專家知識表”。

在線運行機制：在線控制時，算法實時監測系統的狀態變量。例如，當系統處于“高壓區、快速升溫”這一工況時，控制器會從專家知識表中調用為該工況預設的PID參數。這套參數可能具有較大的比例作用和適中的微分作用，以快速響應升溫需求并抑制超調，同時減小積分作用以防止積分飽和。當狀態切換至“中壓區、保溫”工況時，控制器則自動切換至另一套注重穩定性和消除靜差的參數組。

與模糊自適應PID的關聯與區別：此方法與模糊自適應PID同屬智能PID范疇，但更直接高效。模糊自適應PID通過在線計算和模糊推理實時調整參數，計算量相對較大。而查表法將復雜的在線推理轉換為快速的“狀態識別-查表-調用”過程，響應更快，更利于在高速動態系統中實現。其核心在于專家知識表的完備性和準確性，這依賴于前期的系統辨識、大量仿真和試驗數據積累。

在本系統中的應用：在動態引氣模擬中，算法可以根據目標變化率的陡峭程度、當前所處的絕對壓力/溫度區間、以及壓力與溫度回路的耦合強度（通過交叉數據感知），動態選擇最合適的控制策略和參數。例如，在高速升壓段采用激進的參數以追趕設定值，在接近目標值時切換至保守參數以防超調，有效平衡了響應速度與穩定性的矛盾。

五、動態調節試驗與性能驗證分析

理論設計和仿真必須通過實際試驗來驗證。以下通過兩組典型試驗結果，深入剖析該試驗臺的動態調節性能。

5.1 高壓9級引氣路高速升壓升溫試驗

本試驗旨在驗證系統在最大動態負荷下的性能極限。

試驗條件：初始狀態穩定在低壓（300 kPa）、中溫（230 °C）。從第5秒開始，設定值指令以900 kPa/s的斜率升壓至3100 kPa，以90 °C/s的斜率升溫至580 °C。

結果分析：

響應延遲：測量值在設定值變化后約0.8秒開始響應。這主要是物理系統固有的傳輸延遲（氣體在長管道中流動需要時間）和執行機構啟動延遲的綜合體現，在工程上是合理且不可避免的。

動態跟蹤能力：在響應開始后，實測的壓力和溫度變化率瞬間達到甚至略微超過了設定斜率。這強有力地證明了試驗臺所設計的“儲能-快速釋放”機制（大儲罐、快開閥、高蓄熱換熱器）和高速控制回路是成功的，系統動態能力滿足并有余量超越設計指標。

趨穩過程策略：在接近目標值時，變化率主動放緩，并未出現嚴重的超調。這并非系統能力不足，而恰恰是智能控制算法保護性策略的體現。控制系統在識別到接近目標后，可能切換至了“精調”模式，采用了更保守的PID參數，犧牲了最后一段的速率來確保穩定性和安全性，防止高溫高壓下的超調對設備造成沖擊，也避免閥門產生有害振蕩。這體現了設計者對工程安全與性能極限的審慎權衡。

5.2 外涵道引氣路低速升壓升溫試驗

本試驗旨在驗證系統在較溫和的動態過程中，壓力與溫度控制的解耦性能和獨立可控性。

試驗條件：初始狀態低壓（105 kPa）、低溫（40 °C）。設定值以10 kPa/s和20 °C/s的較低速率上升。

結果分析：

線性跟蹤：在整個過程中，測量值以非常穩定的速率跟隨設定值變化，表明在低速區間系統具有良好的線性控制品質。

解耦效果驗證：在約11.5秒時，溫度首先達到設定值（115 °C）并進入穩態調節。此時，壓力設定值仍在持續增加，調壓閥繼續動作。觀測發現，溫度曲線在短暫微小波動后迅速恢復穩定，并未因上游壓力調節閥的動作而產生顯著擾動。這一現象至關重要，它直觀地證明了通過合理的流程設計（阻力分配）和快速閉環控制，系統成功地將壓力調節對溫度回路的耦合干擾抑制到了很低的水平，實現了壓力與溫度的近乎獨立控制，滿足了復雜動態剖面模擬的基本要求。

六、總結與展望

本文系統的介紹了目前國內參數覆蓋范圍最廣、動態性能指標最高的飛機環控系統發動機動態引氣地面試驗設備的總體設計方法。該“環控引氣雙發動態模擬試驗臺”的成功建立，標志著我國在該領域從傳統的穩態驗證邁入了高保真動態模擬的新階段。其設計方法的先進性主要體現在：

體系化創新：并非單個技術的突破，而是從氣動流程架構（雙閥調壓、冷熱摻混）、關鍵設備設計（高蓄熱換熱器、互補快調閥）、到實時測控系統（反射內存網絡、專家PID算法）的全鏈條、體系化創新，系統性地解決了動態模擬中的耦合、慣性和精度難題。

工程實用性導向：所有設計均緊密圍繞工程實際需求與安全邊界展開。例如，為保護設備而采用保守趨穩策略，將加熱器置于常壓側以降低風險，這些考量體現了復雜工程系統設計的成熟度。

為故障復現與深入研究提供平臺：該試驗臺能夠精確復現空中難以捕捉的動態故障工況，使工程師可以在地面安全、可控、可重復地分析故障機理，測試改進措施，從而極大縮短排故周期，提升環控系統的固有可靠性。

未來展望方面，該試驗臺的設計方法和技術可為以下發展方向提供堅實基礎：

向全電化/多電化環控系統測試演進：隨著“潔凈天空”等計劃推動飛機向多電/全電化發展，未來的環控系統可能采用電動壓縮機取代引氣。文章中介紹的試驗臺的動態負載模擬和高精度控制技術，可無縫對接用于測試電動環控系統的電機、電力電子控制器在動態功率需求下的性能和熱管理。

數字孿生與智能化測試：可以將試驗臺與高精度的環控系統數字孿生模型相結合。在實物測試前進行大量仿真，優化測試用例；利用實物測試數據持續校驗和更新模型，最終實現“模型優先”的預測性設計與測試，進一步提高研發效率。

拓展應用領域：其核心的快速大流量壓力溫度動態控制技術，不僅可用于航空環控，也可推廣至航天器生命保障系統測試、燃氣輪機進氣調節系統測試、乃至高端工業過程控制的驗證領域，具有廣闊的技術輻射前景。

綜上所述，該動態引氣模擬試驗臺的總體設計方法，是一套經過實踐驗證的、解決復雜機電系統高動態地面模擬問題的成功工程范例，對我國航空工業和高端裝備測試技術的發展具有重要的里程碑意義和推廣價值。
