在精密制造領域，檢測毫米級薄金屬片的在位狀態是常見需求，但當目標物體是高反光銀色鋁片，且周圍環境布滿不銹鋼機構時，傳統傳感器往往“束手無策”——

反射光干擾

信號混淆

誤檢漏檢頻發 ……

本期小明們來分享一個真實案例：某產線通過選用明治EOS-500NPI高精度CMOS傳感器，成功攻克了高反光鋁片的檢測難題，實現零誤檢、高穩定性的生產監控！

應用場景

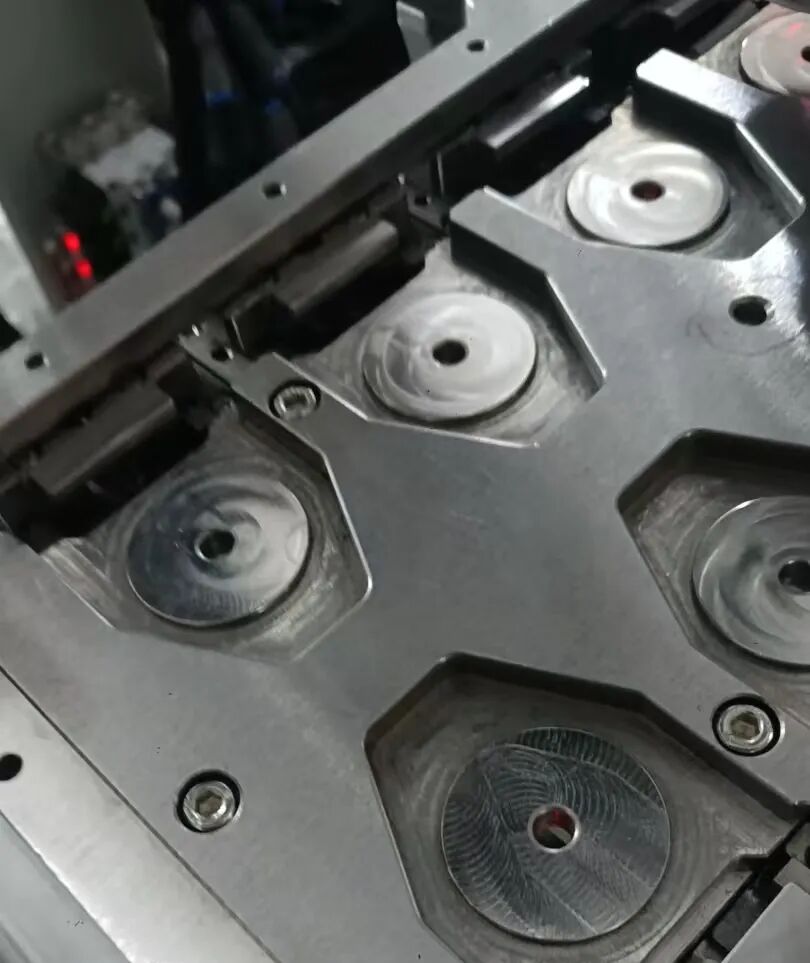

某精密設備產線需檢測內部一枚銀色鋁制爆破片（厚度1-2mm）是否在位。

需要傳感器安裝于設備頂部，爆破片在垂直下方120mm處，光路需通過一個直徑5mm的小孔照射目標。

核心挑戰：

1. “閃瞎眼”的高反光特性：鋁片表面光潔度極高，反射率超90%，與周圍不銹鋼機構（反射率約60%）形成強烈干擾，傳統傳感器易將背景誤判為目標；

2. “見縫插針”的安裝限制：檢測光斑必須完全通過3mm小孔，普通傳感器光斑過大，易被孔邊緣遮擋；

3. 微小段差的敏感度：鋁片厚度僅1-2mm，需傳感器分辨率足夠高，才能區分“在位”與“缺失”狀態。

推薦選型

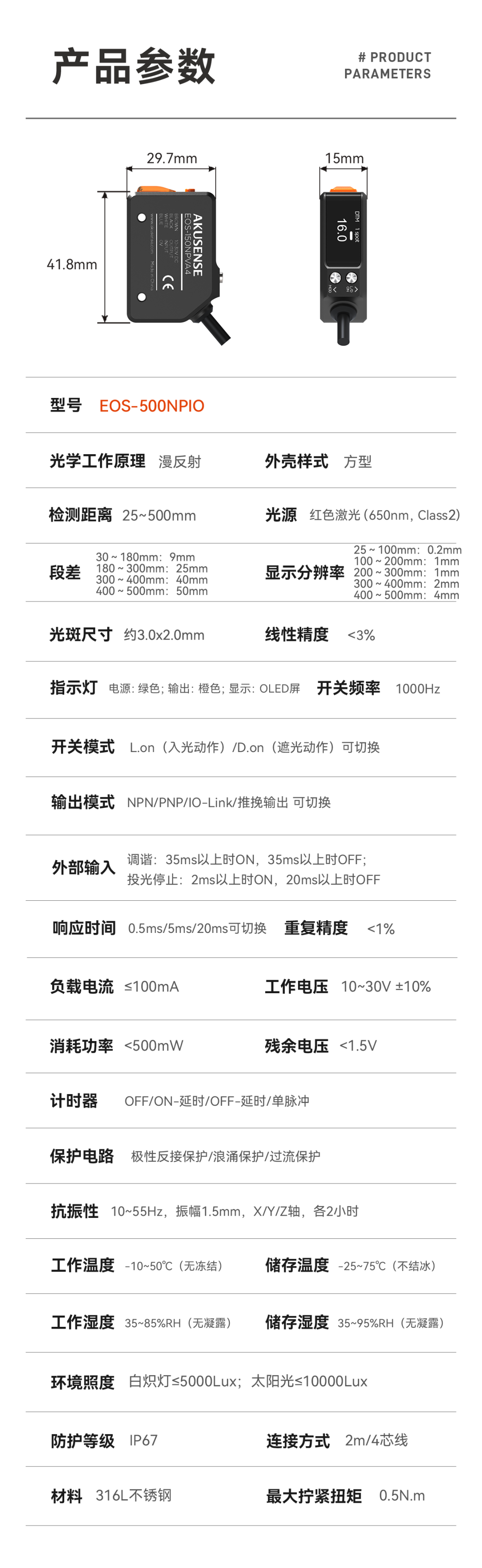

我們為工程師推薦了明治EOS-500NPI，這是一款基于CMOS圖像傳感原理的高精度檢測設備

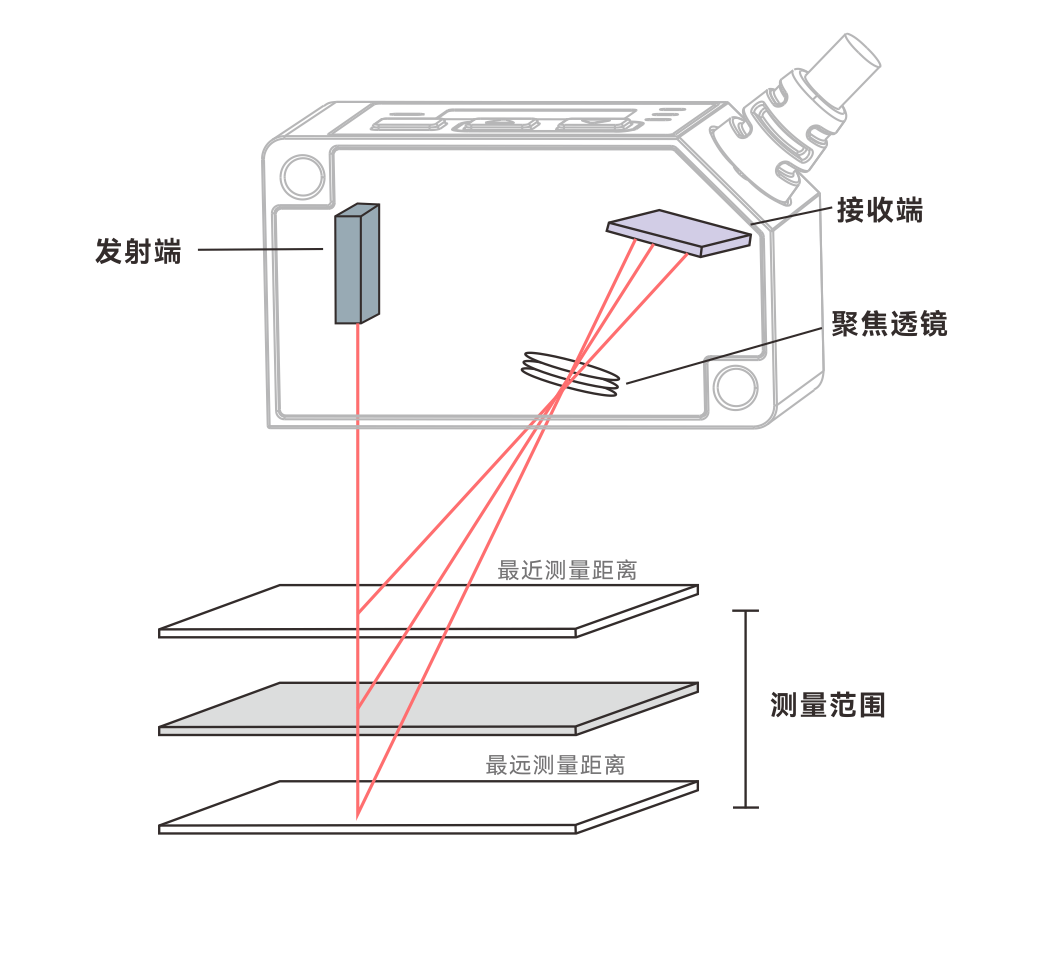

1. CMOS成像原理的優勢：

這是成功的關鍵，傳感器EOS內部有微型的CMOS像素矩陣。它并非簡單地測量接收到的總光強，而是對反射回來的光斑在CMOS上的成像位置進行精確分析。

通過設定一個清晰的“光學切面”（背景抑制閾值），傳感器可以極其精確地判斷光斑是來自較近的目標物（金屬薄片），還是來自較遠的背景（不銹鋼腔體）。這從根本上克服了因目標或背景反光強弱變化而導致的誤觸發。

2、段差檢測：精準識別毫厘之差

明治EOS光電傳感器可清晰捕捉鋁片厚度變化。當鋁片缺失時，反射光因距離增加而散射損失增大，傳感器通過差分算法穩定輸出“缺失”信號；

從“被反光晃瞎眼”到“精準識別毫厘之差”，EOS-500NPI用CMOS傳感原理與光學設計創新，為高反光薄金屬片檢測提供了高效、穩定的解決方案。

3、卓越的高反光處理能力：其光學系統和算法專門針對反光表面進行了優化。即使面對鏡面反射，只要能接收到足夠的光信號，CMOS芯片就能通過計算光斑位置做出穩定判斷，對絕對光強的依賴性較低。

4、小孔光斑穿過：

通過鏡頭設計，光斑直徑壓縮至3.5*2.5mm（@500mm距離），可輕松通過小孔，避免邊緣遮擋導致的信號衰減；

5、靈活的閾值設定：

通過簡單的一鍵示教，可以精確地將檢測平面設定在120mm處的薄片位置，而將更遠的不銹鋼背景可靠地抑制掉，確保只有薄片本身被識別為“有物體”。

在該案例中，明治EOS-500NPI傳感器憑借CMOS原理，成功解決了在強干擾環境下檢測高反光金屬薄片的核心難題。

它并非依賴不穩定的反射光強，而是通過精確的空間位置分析來做出判斷，提供了遠超傳統漫反射或普通反射板式傳感器的可靠性、精度和抗干擾能力，完美匹配了該工位對穩定性與精度的苛刻要求。

如果您也面臨類似檢測難題，歡迎和我們交流！ 我們將為您提供定制化解決方案，助力您的生產線邁向智能化升級！
