本期我們帶你一步步完成WT9932CX-TINY開發板的開箱、組裝、環境配置與燒錄演示！讓你快速體驗這款開發板的強大功能！本次燒錄演示以WT9932C2-TINY開發板為展示主體。

產品展示

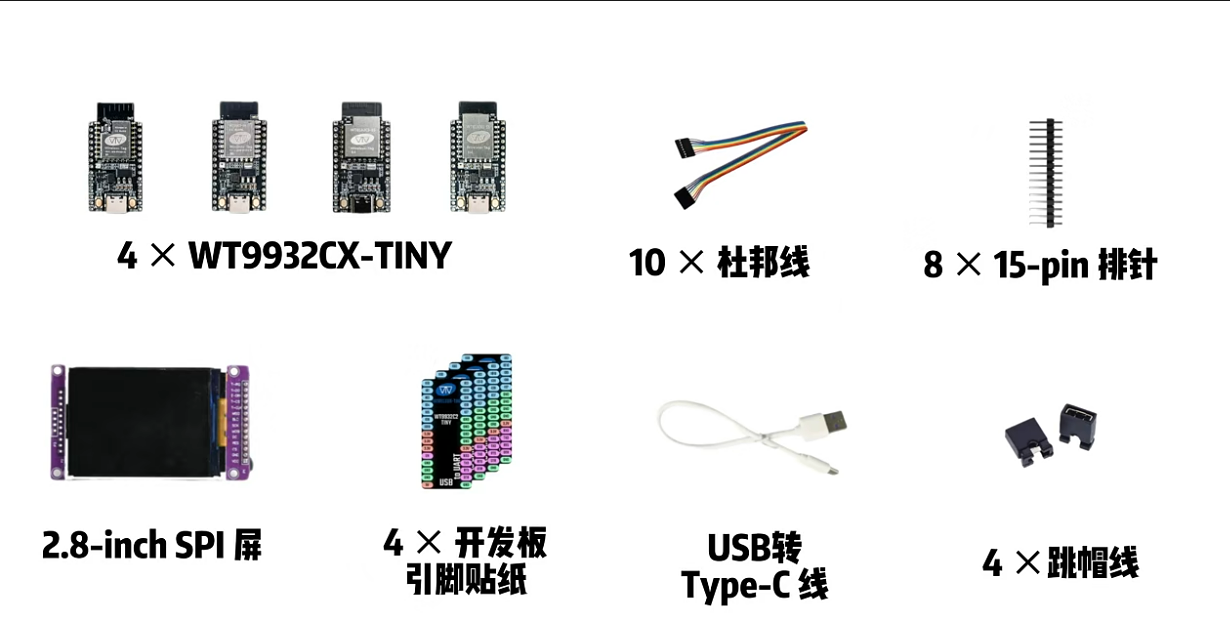

打開包裝，可看到包含以下物品：

4×WT9932CX-TINY開發板

1×杜邦線

8×15pin排針

1×2.8寸SPI屏

4×開發板引腳貼紙

1×USB轉Type-C線

4×跳帽線

硬件連接

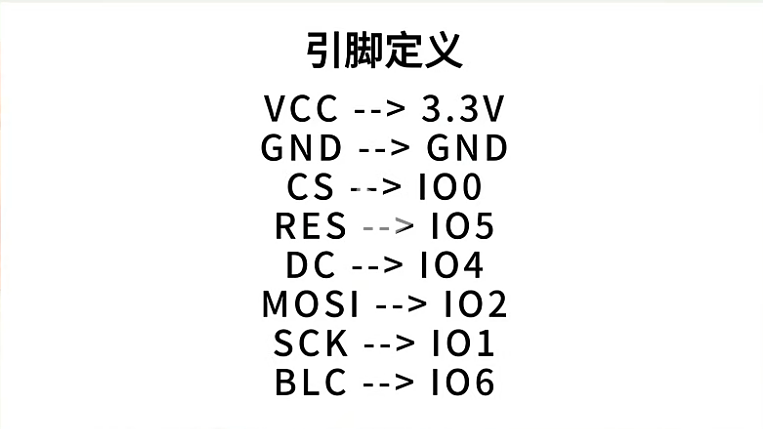

連接SPI 屏幕，連接時需根據屏幕的引腳定義，如下圖所示連接，并使用Type-C接口與電腦連接。

下載SDK與環境配置

注：以下燒錄步驟在linux環境下進行

1. 輸入以下網址，進入啟明云端代碼倉庫：

github.com/wireless-tag-com/WT9932Cx-TINY

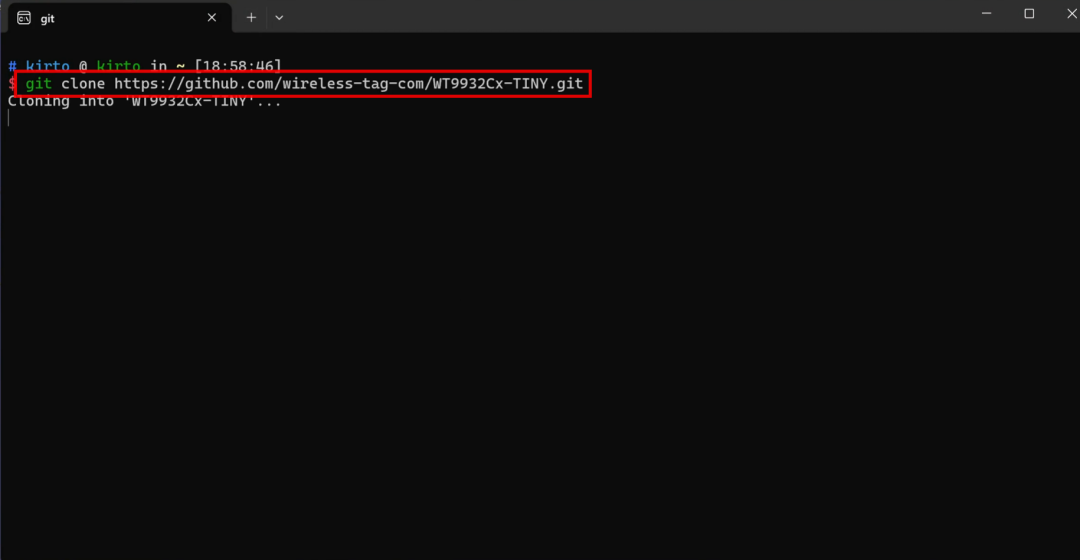

2. 復制SDK地址，GIT CLONE倉庫

3. 輸入“cd ”命令，進入項目工程目錄

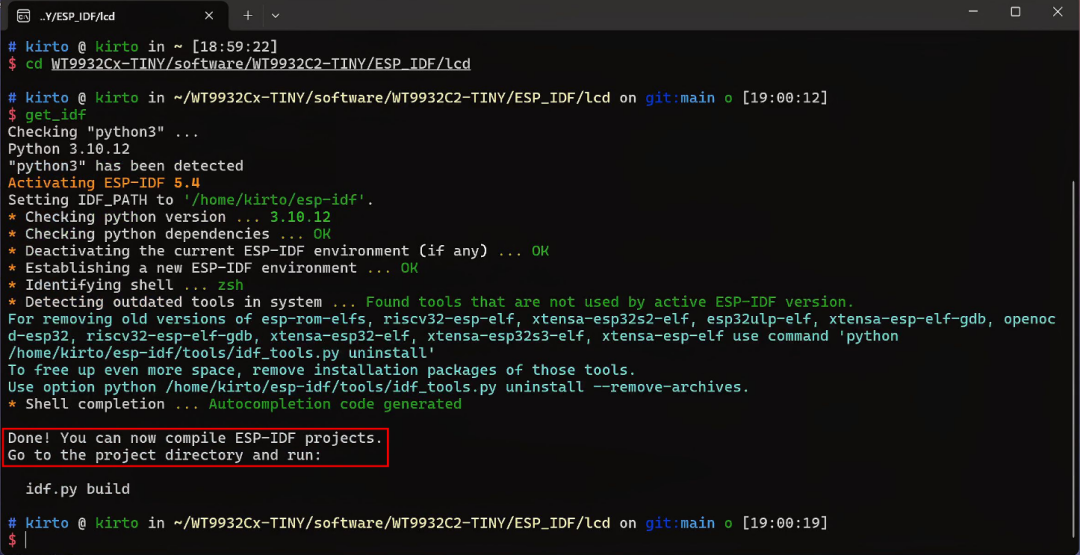

4. 激活I(lǐng)DF環境

5. 輸入以下指令，設置ESP32C2環境

idf.pyset-target esp32c2

編譯工程

直接使用工程默認配置，輸入以下命令編譯工程

idf.py build

燒錄固件

1. 輸入以下指令，進行燒錄

idf.py flash

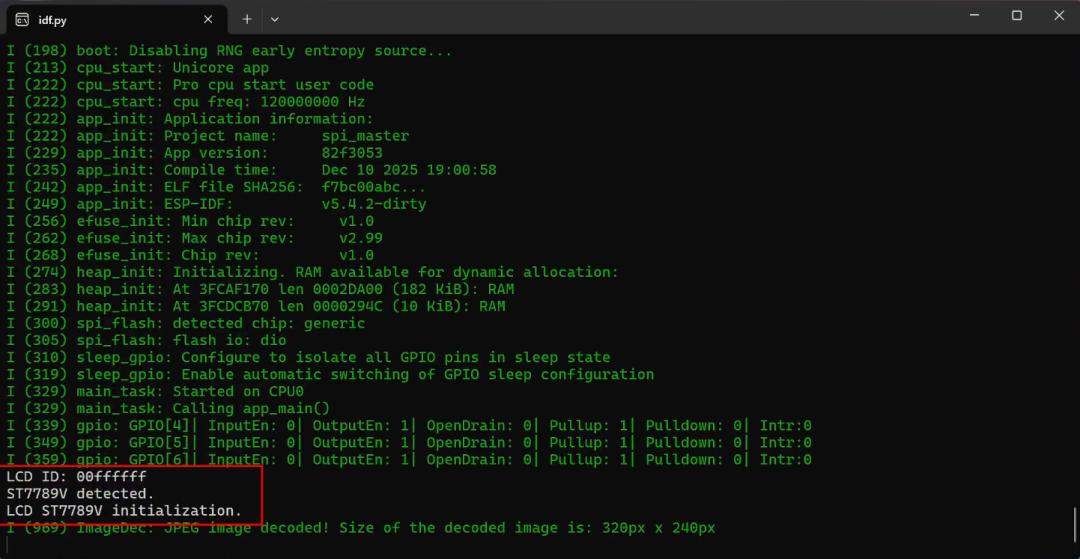

2.輸入指令，查看運行日志

idf.pymonitor -p/dev/ttyACM0 -b74880

重要提示：

燒錄WT9932C2-TINY時，需設置波特率為74880。因C2模組內部為26MHz晶振，編譯其他C2工程時需在menuconfig中設置晶振為26MHz。

效果演示

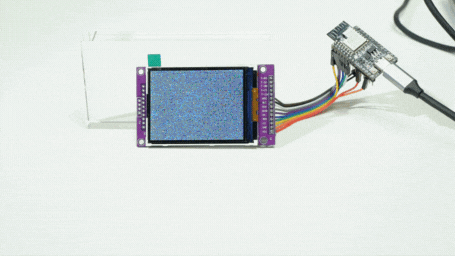

燒錄完成后，連接的2.8寸 SPI 屏幕將會顯示ESP32 動態圖片，表明系統已正常運行。

通過以上幾個簡單步驟，我們完成了 WT9932Cx-TINY 開發板的硬件連接、環境配置、編譯與燒錄。借助啟明云端豐富的開源 SDK，開發者可以快速上手開發，高效驗證創意，大幅縮短項目從原型到落地的周期。

相關資料：

代碼倉庫：github.com/wireless-tag-com/WT9932Cx-TINY

啟明云端官網：https://www.wireless-tag.com/product-200003.html

如有疑問或想交流開發心得，歡迎在評論區留言討論！
