在智能汽車高速演進的浪潮中，時間敏感網絡（TSN, Time-Sensitive Networking）憑借其精密的時間同步機制，使全網ECU如交響樂團般協調一致、步調統一。其核心協議—gPTP（IEEE 802.1AS廣義精確時間協議），以主時鐘（GrandMaster）為根節點，通過車載網絡中的交換機將高精度時間信息逐級分發至各從節點，實現整網同步。該協議工作于OSI模型的數據鏈路層，通過硬件時間戳直接捕獲報文收發時刻，有效減少操作系統調度延遲、協議棧處理抖動等軟件層面干擾，從而保障納秒級同步能力。

然而，理論設計再精妙，落地實踐仍需面對現實挑戰。硬件晶振溫漂、網絡擁塞、多跳路徑延遲累積等因素，均可能引入不可忽視的同步誤差。為確保多控制器協同控制的實時性與一致性，降低因時鐘偏差導致控制邏輯錯亂、數據融合失準或功能安全失效的風險，需通過gPTP協議測試同步精度，保障整車系統可靠運行。

目前主流的時間同步精度測試方法有兩種：Reverse Sync與1PPS脈沖對比法。二者各有適用場景，亦互為補充。

▎Reverse Sync：協議棧內的“自證清白”

如我們在前文所述，若設備硬件未預留PPS引腳，可通過協議棧改造實現精度評估。Reverse Sync機制允許從節點主動向主節點回傳Sync報文，上報本地時鐘值，結合路徑延遲計算，反推同步誤差。這一方案巧妙解決了傳統gPTP協議中“主節點無法感知從節點真實時鐘狀態”的痛點。然而這一功能并非存在于協議標準中，并非所有控制器的協議棧都支持該功能，若額外集成可能需投入較多額外研發成本。為支持此種情況下的高精度測試，還可使用一種更為接近底層、物理級的驗證手段：1PPS脈沖對比法。

▎1PPS脈沖對比法：直擊時鐘本質的檢驗

1PPS（Pulse Per Second）脈沖對比法，通過主從節點的硬件PPS引腳輸出基于本地時鐘的整秒脈沖信號，再由示波器或?qū)Ｓ脺y試儀比對上升沿時間差，直接得出兩設備間的真實時鐘偏移。該方法直指物理時鐘源頭，是當前公認客觀、直觀的同步精度驗證方式。不過，實施此法要求測試設備與待測設備均支持PPS信號輸出。在此基礎上，若測試設備還具備PPS輸入功能，則無需額外示波器，既節省成本又簡化操作流程——測試人員無需再手動讀取屏幕或人工計算時間差，還能進行長時間穩定性測試，實現效率與準確性同步提升。

▎實踐篇：如何高效完成精度測試？

理論已明，實戰為王。本文以經緯恒潤TestBase ATT（Automotive TSN Tester）為核心測試平臺，展示如何通過標準化的流程完成單部件與系統級測試。

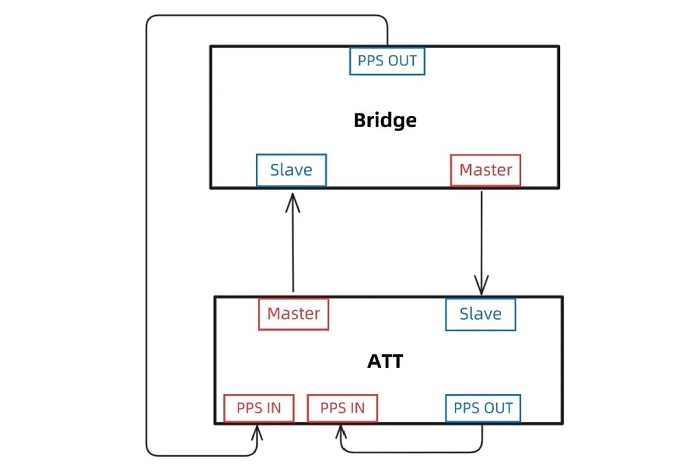

本次測試中，我們將待測交換機配置為輸出PPS信號。將該信號接入ATT的PPS輸入端口后，ATT即可自動完成信號捕獲與高精度時間戳比對。系統后臺會直接處理兩設備間的時鐘基準差異，實時計算并輸出同步精度數據，省去了繁瑣的人工校準與計算步驟。

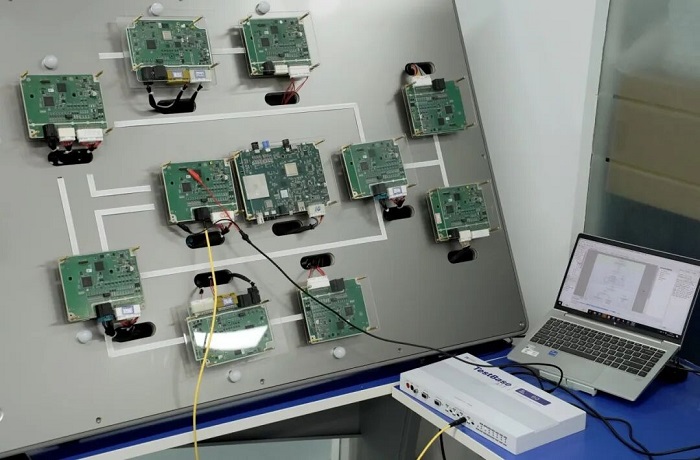

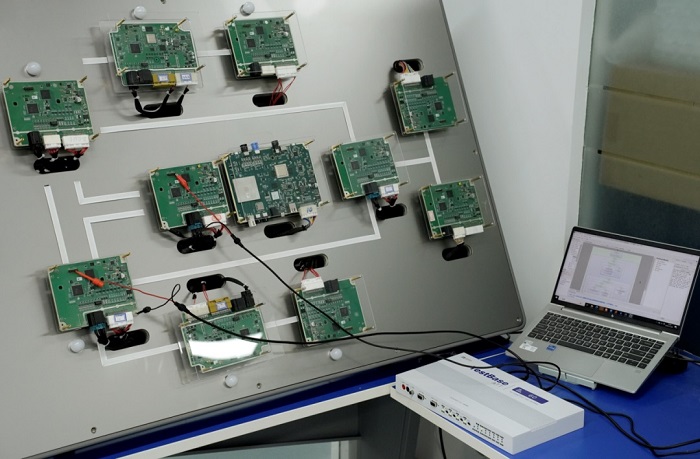

更進一步，在系統級測試中，ATT支持多通道并發采集，設備可同時接入多個從節點的脈沖信號，并與GM節點進行橫向比對。這意味著用戶可以一次性獲取全網各節點的同步精度分布圖——這對于復雜車載網絡或產線級TSN部署而言，能夠快速提升測試效率。為了充分釋放工程師生產力，上述全部測試流程——包括信號采集、時間戳比對、誤差計算、報告生成——均已封裝于配套上位機軟件的自動化腳本中。測試人員僅需完成物理連線、設置基礎參數、點擊“運行”，即可在一杯咖啡的時間內，獲得完整、可追溯的測試報告。

此外，針對TSN交換機上下游同步能力的雙向驗證需求，ATT還具備靈活的角色模擬功能。它不僅能作為“裁判”接收信號，也能模擬從節點主動輸出時鐘脈沖，輕松構建各類測試拓?fù)洌瑢崿F(xiàn)“一機多用、全鏈路覆蓋”。

利用TestBase ATT進行g(shù)PTP同步精度測試，不僅實現了結果的物理級精確，更將復雜的底層驗證轉化為“接線—配置—點擊”的標準化流程。無論是研發調試、產品驗收，還是系統集成驗證，ATT都能成為工程師值得信賴的“時間裁判官”。

經緯恒潤作為OPEN聯盟會員和AUTOSAR聯盟的高級合作伙伴，長期為國內外各大OEM和供應商提供涵蓋TCP/IP、SOME/IP、DoIP、AVB、TSN、DDS等技術領域的設計和測試咨詢服務，積極研發和探索車載網絡前沿技術的工程應用。通過多個項目的實踐經驗，已建立了高質量、本土化的設計與測試一體化解決方案，為整車網絡架構提供可靠支持。
