一、 市場行情背景

不可替代的存量市場：盡管鋰電等新技術快速發展，但鉛酸蓄電池因其技術成熟、成本低廉、安全性高及可回收性強，在通信基站、數據中心、電力系統、金融、交通信號、后備電源等關鍵基礎設施領域仍占主要地位，保有量巨大。

“啞設備”狀態與高維護成本：傳統鉛酸電池在系統中長期處于“啞設備”狀態，其健康度難以實時感知。維護依賴人工定期巡檢（測電壓、溫度等），效率低、成本高，且無法及時發現隱性故障。

風險成本很高：在5G、云計算、物聯網時代，電力中斷的代價呈指數級上升。一次因電池組突發故障導致的數據中心宕機或通信基站癱瘓，可能造成數百萬乃至上千萬的經濟損失和聲譽損失。

智能化轉型趨勢：各行各業正向細化、智能化運維發展。對基礎設施的核心部件進行狀態監測和預測性維護，已成為市場主流需求和標準配置。

二、 鉛酸蓄電池監測的必要性

預防災難性故障：鉛酸蓄電池的失效（如單體短路、開路、容量驟降）往往是突發性的。實時監測能提前預警諸如電池開路、內阻異常變大、一致性劣化等隱患，避免在主電源中斷時，后備電源集體失效的重大事故。

應對電池特性的必然選擇：鉛酸電池的健康狀態（SOH）和剩余容量（SOC）無法通過簡單的端電壓準確判斷。電池的內阻、充放電特性、環境溫度等是關鍵參數，需通過持續監測和數據分析才能評估。

從“計劃性維護”到“預測性維護”：傳統周期性更換電池（如3-5年）存在巨大浪費（部分電池仍健康）或風險（部分電池提前失效）。監測數據能準確評估每一塊電池的真實壽命，實現按需更換，優化資產配置。

滿足合規與安全要求：在金融、電力、交通等強監管行業，對關鍵電源的可用性有強制性要求。持續的電池監測數據是證明其合規運行、履行盡職調查的重要依據。同時，能有效預警電池鼓脹、過熱等安全隱患，防止火災。

三、ABAT100系列蓄電池在線監測系統介紹

安科瑞ABAT100系列系統具備實時監測、預警提示與運維支持功能，遵循GB50174、ANSI/TIA-942等標準，采用“單體監測—數據采集—平臺分析”架構，實現對蓄電池的多參數監測與管理。

（一）系統架構與組成

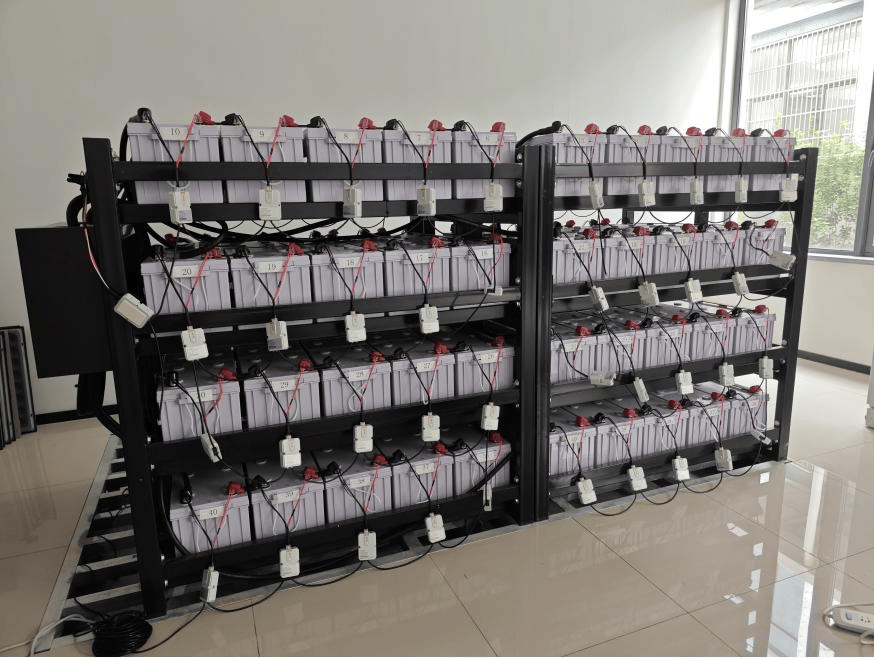

1、感知層：單體電池監測模塊

ABAT100-S模塊：每節電池配置一個，監測單體電壓（支持2V/6V/12V電池）、負極溫度（-20~150℃，精度±1℃）及內阻（精度±5%）。安裝時連接電池正負極；

ABAT100-C模塊：每組電池配置一個，配合霍爾傳感器（如AHKC-EKB 500A/5V）監測充放電電流（精度0.5級）與環境溫度，有助于防止電池過充或過放。

2、傳輸層：數據匯集與傳輸

ABAT100-HS采集器：每120節電池配置一臺，匯總S與C模塊數據，支持電池狀態分析及RS485通訊；

智能網關（如ANET-2E4SM）：整合多臺HS采集器數據，通過Modbus-TCP/RTU協議上傳至監控平臺，并可對接第三方動環系統。

3、應用層：本地與遠程監控

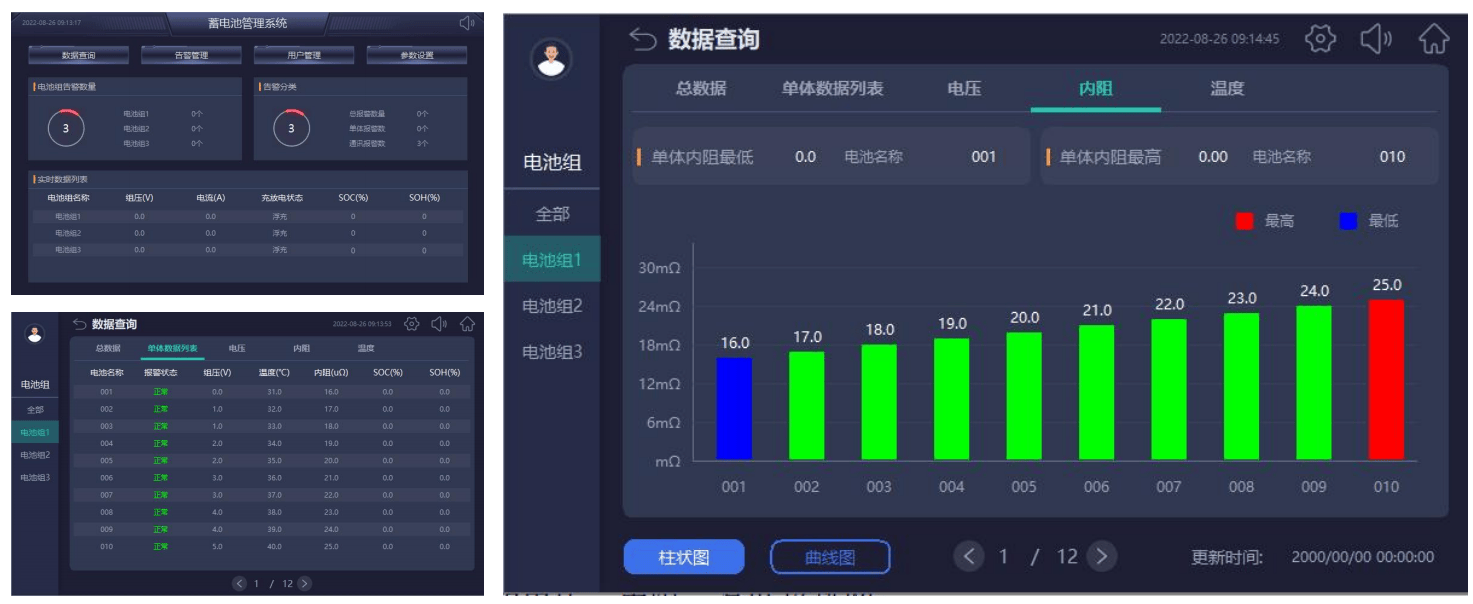

本地觸摸屏（ATP007KT/ATP010KT）：配備7/10英寸觸控屏，顯示單體電池參數與提示信息，支持歷史數據查詢，至多接入6臺HS采集器；

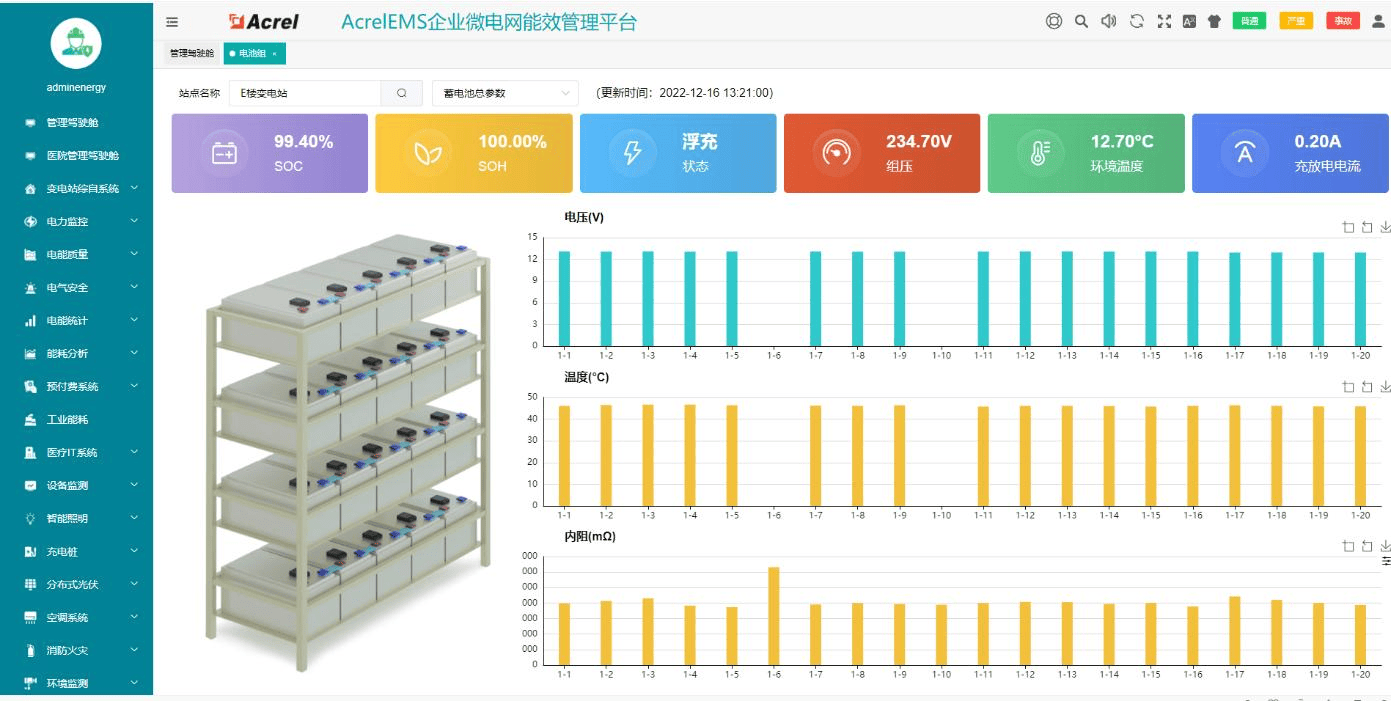

AcrelEMS平臺：支持多組蓄電池遠程監控，計算SOC與SOH，生成能效報表與故障記錄，提供PC端與移動端訪問。

主要功能

（1）多參數監測：包括單體電壓、內阻、溫度，組壓、電流及環境溫度；

（2）預警提示：內阻上升30%、電壓越限或溫度超限時，發出本地報警與平臺通知；

（3）壽命趨勢評估：依據內阻變化與循環次數提供電池健康狀態參考；

（4）備電時間顯示：根據當前負載與SOC顯示預估剩余時間；

（5）數據記錄與導出：支持1年以上數據存儲與Excel格式導出。

（二）技術特點

（1）兼容性強：支持主流鉛酸電池類型，適配2V/6V/12V等多種規格；

（2）低功耗運行：S模塊工作電流＜13mA，不影響電池浮充狀態；

（3）安全設計：具備過壓與防反接保護，安裝時無需斷電；

（4）符合標準：滿足GB50174 A級機房與ANSI/TIA-942 Tier IV標準中對蓄電池監測的要求；

（5）便于維護：支持遠程設置與校準，減少現場操作頻次。

（三）項目案例——無錫某企業數據中心

?項目需求：2 組 UPS 帶 80 節 12V 鉛酸蓄電池，需實時掌握備電能力，滿足 IT 設備 15 分鐘后備時間要求；

?方案亮點：

a.配置 ABAT100-S-12 模塊 80 個、ABAT100-C 模塊 2 個、HS 采集器 1 個，搭配 ATP007KT 觸摸屏；

b.平臺實時計算 SOC 與備電時間，當負載變化時（如 IT 設備擴容），自動更新備電時長，確保滿足設計要求；

c.每月生成電池健康報告，對比內阻變化趨勢，提前識別劣化電池（如某節電池內阻從 0.6mΩ 升至 0.8mΩ，觸發預警）。
