1. 執行摘要

在全球能源轉型的宏大背景下，氫能與燃料電池技術正逐漸從邊緣走向舞臺中央。作為一種高效、燃料靈活且排放極低的發電技術，固體氧化物燃料電池(Solid Oxide Fuel Cell, SOFC)在分布式發電、數據中心主電源以及微電網應用中展現出獨特的戰略價值。不同于質子交換膜燃料電池(PEMFC)，SOFC的高工作溫度(600-1000°C)賦予其極高的電化學效率和廢熱利用潛力，使其綜合能源效率可突破85% 。然而，SOFC商業化規模擴張的關鍵瓶頸之一在于其配套系統(Balance of Plant, BOP)的成本與性能，特別是負責電能轉換與電網接入的功率調節系統(Power Conditioning System, PCS)。

PCS系統承擔著將SOFC堆產生的“軟”特性的低壓直流電轉換為符合電網標準的高壓交流電的關鍵任務。隨著2024-2025年電力電子技術的飛速發展，PCS的設計范式正經歷一場由硅(Si)基器件向碳化硅(SiC)寬禁帶半導體遷移的深刻變革。這一變革不僅關乎效率的微小提升，更直接決定了系統的功率密度、熱管理架構以及最終的平準化度電成本(LCOE)。

傾佳電子楊茜剖析SOFC燃料電池PCS系統的技術與市場現狀，重點聚焦DC/DC變換器與DC/AC逆變器的拓撲演進路線、關鍵組件的價格趨勢，并結合深圳基本半導體有限公司(BASiC Semiconductor) 的最新SiC MOSFET產品矩陣，量化評估其在SOFC應用場景中的技術經濟價值。通過對BMF系列功率模塊(如BMF240R12KHB3, BMF360R12KA3等)的詳細參數解讀與系統級仿真推演，傾佳電子楊茜揭示了SiC技術如何助力SOFC系統突破“高溫、高效率、長壽命”的工程“不可能三角”，為行業從業者、系統集成商及投資者提供決策參考。

2. SOFC發電系統的電氣特性與PCS設計挑戰

要理解功率電子在SOFC系統中的核心地位，首先必須深入剖析SOFC電堆獨特的電氣輸出特性及其對后端電路的嚴苛要求。

2.1 SOFC電堆的電氣“軟”特性分析

SOFC電堆本質上是一個電化學反應器，其輸出特性與傳統的直流電源(如電池)截然不同。

非線性極化曲線(Polarization Curve)： SOFC的輸出電壓隨電流密度的增加而顯著下降。這一現象由三個極化區決定：低電流下的活化極化、中等電流下的歐姆極化以及高電流下的濃差極化。這意味著PCS必須具備極寬的輸入電壓調節范圍。例如，一個標稱400V的電堆，在開路狀態(OCV)下電壓可能高達600V，而在滿載時可能跌落至300V甚至更低 。這種寬范圍輸入對DC/DC變換器的電壓增益和控制策略提出了巨大挑戰。

低電壓大電流特征： 單體SOFC電池的電壓僅為0.7V-1.0V。即便通過數百片電池串聯，典型的數十千瓦級電堆輸出電壓往往僅為數十伏至一百伏左右，而電流則可能高達數百安培 5。例如，一個50kW的模塊可能輸出約100V/500A。這要求前端DC/DC變換器必須具備極高的升壓比(High Step-Up Ratio)和卓越的大電流處理能力，同時保持低導通損耗。

紋波電流敏感性(Ripple Intolerance)： 這是SOFC區別于電池系統的關鍵限制。電化學反應具有時間常數，高頻紋波電流(特別是源自單相逆變器的100Hz/120Hz低頻紋波)若反灌回電堆，會導致反應物分布不均、局部過熱，甚至引發陽極氧化或電解質微裂紋，嚴重縮短電堆壽命。因此，PCS必須將輸入側的電流紋波限制在極低水平(通常<2%甚至更低) 。

2.2 功率調節系統(PCS)的典型架構演進

為了應對上述挑戰，SOFC的PCS架構經歷了從簡單到復雜的演變，目前主流架構為雙級式結構。

2.2.1 雙級式架構(Two-Stage Architecture)

這是目前最成熟且應用最廣泛的架構，尤其適用于并網型系統。

前級 DC/DC 變換器： 負責將電堆不穩定的低壓直流(如40V-150V)升壓至穩定的高壓直流母線(DC Link，通常為400V或800V)。此級還承擔著最大功率點跟蹤(MPPT，盡管在燃料電池中更多是燃料利用率控制)和電流紋波隔離的功能.

后級 DC/AC 逆變器： 負責將高壓直流逆變為工頻交流電，并控制并網電流的質量(THD)、功率因數以及孤島效應保護.

2.2.2 2架構新趨勢：邁向800V直流母線

固定式儲能和發電領域也開始向更高電壓遷移。

優勢： 將中間直流母線電壓從傳統的400V提升至800V，可以在相同功率下減半電流，從而顯著降低電纜和母排的銅損(I2R)，提升系統整體效率。

器件需求： 這一趨勢直接導致了對1200V耐壓等級功率器件的需求激增。傳統的650V硅基IGBT或MOSFET已無法滿足800V母線的耐壓要求(通常需要考慮開關過沖，需留有安全裕量)，而1200V SiC MOSFET憑借其高耐壓和低損耗特性，成為了這一架構升級的完美使能者 。

3. DC/DC變換器拓撲技術與發展趨勢

DC/DC變換器是SOFC系統中技術難度最高、對效率影響最大的環節。由于需要實現高升壓比和大電流處理，傳統的Boost電路已逐漸顯露疲態，行業正轉向更復雜、更高效的拓撲結構。

3.1 傳統Boost拓撲的局限性與改良

基本的Boost變換器結構簡單，但在SOFC應用中面臨兩大痛點：

極端占空比： 為了實現10倍以上的升壓(例如從60V升至800V)，占空比需接近，這會導致開關管電壓應力極大，且二極管反向恢復損耗嚴重，系統效率急劇下降。

輸入紋波大： 單相Boost在開關導通瞬間會抽取大電流，造成巨大的輸入電流紋波，必須并聯龐大的電解電容或電感來濾波，增加了體積和成本 。

3.2主流高升壓拓撲趨勢

3.2.1 交錯并聯Boost變換器(Interleaved Boost Converter, IBC)

這是目前50kW-200kW級SOFC系統中最主流的選擇。

工作原理： 將多個Boost支路并聯，并通過相位交錯控制(例如4相交錯，每相相移90度)。

核心優勢： 多相紋波相互抵消，顯著降低了總輸入電流紋波，從而減小了無源濾波元件的尺寸。同時，大電流被分流到多個支路，降低了單管的熱應力 。

SiC的賦能： 結合SiC MOSFET，IBC的開關頻率可從硅基的15-20kHz提升至60-100kHz。根據Wolfspeed和Fraunhofer的研究，這可以使升壓電感的體積減小75%以上，同時保持99%以上的峰值效率 ?；景雽w的34mm模塊(如BMF160R12RA3)非常適合構建這種模塊化多相系統。

3.2.2 隔離型拓撲：雙有源橋(Dual Active Bridge, DAB)與LLC諧振

對于需要電氣隔離(出于安規或共模干擾抑制考慮)的系統，DAB和LLC正在取代傳統的移相全橋(PSFB)。

技術演進： 傳統的PSFB在輕載下難以實現軟開關(ZVS)，導致效率下降。而DAB和LLC利用諧振特性，可在全負載范圍內實現ZVS甚至ZCS(零電流開關)，極大降低了開關損耗 。

SiC的價值： 在隔離型拓撲中，變壓器的體積與頻率成反比。SiC器件使得初級側和次級側都能以極高頻率(>100kHz)運行，從而使得高頻變壓器能夠做得非常緊湊，顯著提升功率密度(kW/L).

3.2.3 高增益耦合電感與混合拓撲

為了進一步提升升壓能力而不使用極端占空比，基于耦合電感(Coupled Inductor)和開關電容(Switched Capacitor)的混合拓撲正在興起。這些拓撲利用匝數比或電容倍壓效應實現電壓提升，降低了開關管的電壓應力，使得可以使用低耐壓、低導通電阻的器件，或者在同樣器件下獲得更高效率 。

4. DC/AC逆變器拓撲技術與發展趨勢

逆變器環節雖然技術相對成熟，但在SOFC應用中，隨著并網標準的提高(如IEEE 1547)和微電網需求的增加，其拓撲也在發生微妙變化。

4.1 從三電平回歸兩電平?SiC帶來的“復古”浪潮

在硅基IGBT時代，為了在800V直流母線下工作并減少諧波，設計者常采用三電平中點鉗位(NPC)或T型(T-Type)拓撲。這雖然降低了單管耐壓要求(可以使用650V IGBT)，但顯著增加了器件數量(每相需4個開關)和控制復雜度。

隨著1200V SiC MOSFET的成熟，行業出現了一種“回歸”趨勢：使用1200V SiC器件構建簡單的兩電平電壓源逆變器(2L-VSC) 。

邏輯： 1200V SiC MOSFET具備極高的耐壓裕量和極低的開關損耗，即使在800V母線和高頻硬開關下，其效率和熱性能依然優于復雜的三電平硅基方案。

效益： 這種方案將每相開關數量從4個減少到2個，簡化了柵極驅動電路，縮小了PCB面積，同時利用高頻開關(>40kHz)大幅減小了輸出LCL濾波器的尺寸 。

4.2 構網型(Grid-Forming)能力的硬件需求

未來的SOFC系統不僅要并網發電，還需在電網故障時支撐微電網電壓和頻率。構網型控制要求逆變器具備更強的瞬時過載能力和熱穩定性。SiC材料的高導熱率(3倍于硅)和耐高溫特性(結溫可達175°C甚至更高)，使其比IGBT更適合應對這種瞬態沖擊，增強了系統的魯棒性 。

5. 價格及成本趨勢深度分析

成本是制約SOFC大規模商業化的核心因素。美國能源部(DOE)設定的SOFC系統資本成本目標是**$900/kW** 32，而目前的實際成本仍遠高于此。其中，BOP(含電力電子)占據了非電堆成本的很大一部分。

5.1 SOFC系統BOP成本解構

根據Battelle和DOE的成本分析報告，在年產100臺的低產量下，100kW SOFC系統的電力電子、控制及儀表成本約為**95,000??(約950/kW)，占系統總成本的近三分之一。隨著產量增加到10,000臺，這一成本有望降至**600?700/kW** 33。

PCS占比： 在BOP成本中，DC/DC變換器和DC/AC逆變器是最大的單一成本項。對于100kW系統，PCS的硬件成本(不含控制)通常在**60?120/kW**之間，具體取決于拓撲和器件選擇.

5.2 碳化硅器件的價格走勢與“平價點”

長期以來，SiC器件的高昂價格阻礙了其應用。但在近兩年，市場發生了顯著變化：

產能釋放與晶圓尺寸升級： 隨著基本半導體等廠SiC晶圓產線的投產，以及中國本土SiC襯底(如天科合達、天岳先進)產能的爆發，SiC原材料成本大幅下降。

價格剪刀差縮?。?根據Yole和Mouser等渠道的數據，1200V SiC MOSFET與Si IGBT的價差正在縮小至1.2-1.5倍區間。

功率模塊： 1200V/400A級別的半橋模塊，國產模塊(如基本半導體)預計能提供**20%-30%**的價格優勢，使得系統級成本(考慮散熱和無源元件節省)開始低于全硅方案 。

5.3 系統級成本賬(TCO Analysis)

雖然SiC器件BOM成本更高，但其帶來的系統級節省足以抵消溢價：

電感與變壓器： 頻率提升3-5倍，磁性元件體積和銅材消耗減少50%-70%。

散熱系統： SiC的高溫工作能力和低損耗使得散熱器體積減小，甚至在某些功率等級下可以從液冷轉為風冷。

安裝與運輸： 系統重量和體積的減小降低了物流和現場安裝成本。

能效收益： 對于24小時運行的SOFC系統，PCS效率提升1-2%意味著巨大的燃料節省。以100kW系統為例，2%的效率提升每年可節省約17,500 kWh的電能價值，按0.15/kWh計算，每年額外收益超2,600，兩年即可收回SiC器件的額外投資 。

6. 基本半導體(BASiC Semiconductor)SiC MOSFET的應用價值分析

作為中國碳化硅功率器件的領軍企業，基本半導體(BASiC Semiconductor)推出了一系列針對工業和汽車應用的高性能產品。本節將結合提供的datasheet(BMF系列)，深入剖析其在SOFC系統中的具體應用價值。

6.1 產品矩陣與技術規格深度解讀

基本半導體的產品線覆蓋了從輔助電源到兆瓦級主逆變器的全功率范圍。

6.1.1 針對輔助電源與小型系統的分立器件

型號： B3M011C120H (TO-247-3) , B3M013C120Z (TO-247-4)

關鍵參數： VDS=1200V, RDS(on)低至11mΩ和13.5mΩ 。

技術亮點： B3M013C120Z采用了**4引腳開爾文源極(Kelvin Source)**封裝。在SOFC的高頻硬開關DC/DC應用中，這一設計至關重要。它將柵極驅動回路與主功率回路的公共源極電感解耦，消除了大電流快速變化(di/dt)引起的負反饋電壓，從而顯著加快開關速度，降低開關損耗 。

應用場景： 適用于5kW-20kW戶用SOFC系統的DC/DC升壓級，或大型系統的BOP輔助電機驅動。

6.1.2 針對中功率商業系統的工業級模塊 (50kW - 200kW)

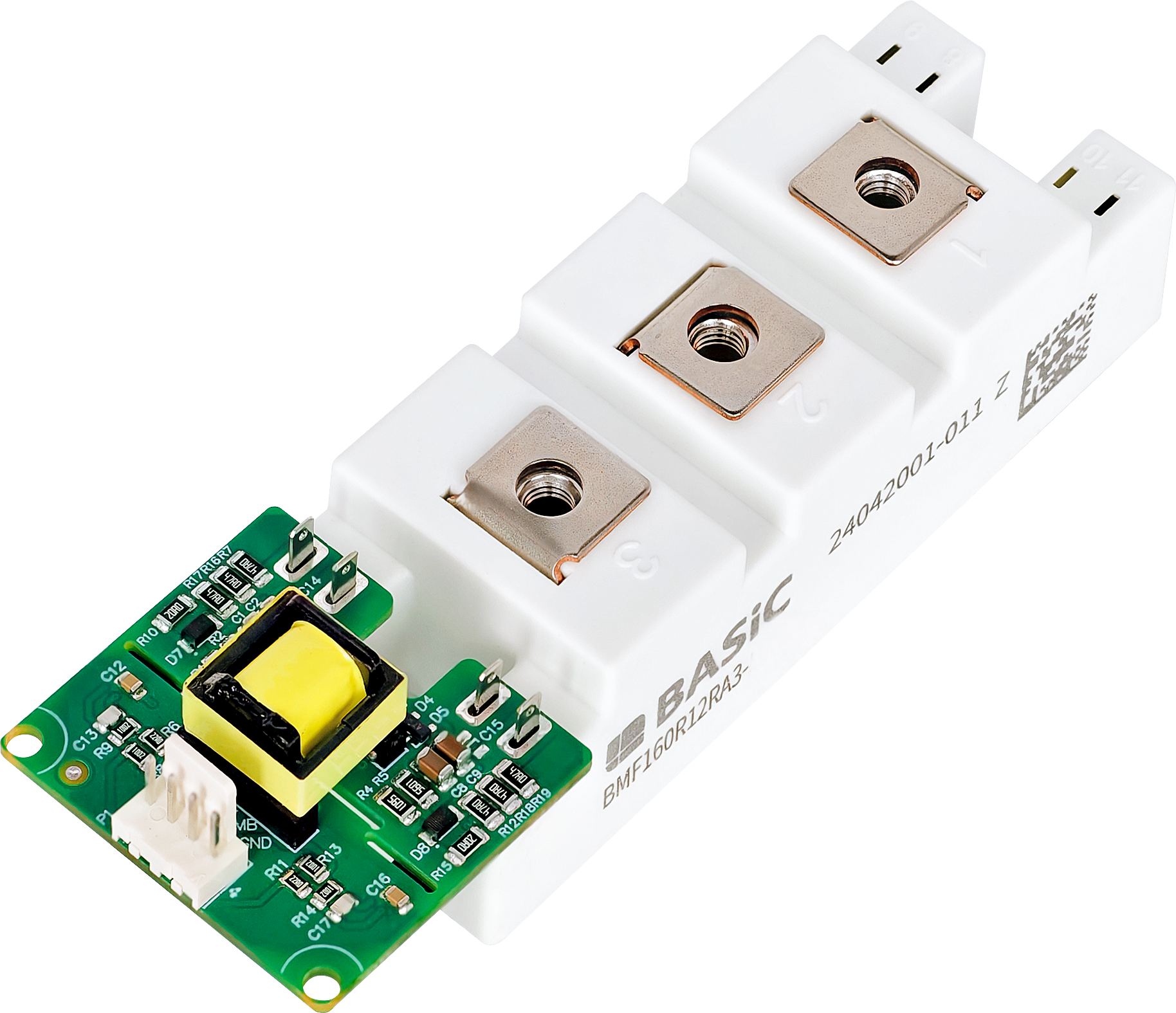

型號： BMF160R12RA3 (34mm半橋), BMF240R12KHB3 (62mm半橋)

關鍵參數：

BMF160R12RA3: 1200V, 160A, RDS(on) 7.5mΩ.

BMF240R12KHB3: 1200V, 240A, RDS(on) 5.3mΩ.

技術亮點：

低電感設計： 模塊內部布局優化，雜散電感低，減少了關斷時的電壓尖峰，降低了對吸收電路(Snubber)的需求。

體二極管優化： 數據表特別提到“優化的MOSFET體二極管反向恢復行為” 。這在LLC或DAB等諧振變換器中極其關鍵，因為體二極管的硬反向恢復往往是導致器件失效的主因。

應用場景： 34mm和62mm是工業標準封裝，可以直接替換現有的IGBT模塊，極大地降低了SOFC系統集成商的升級門檻。多模塊并聯可輕松構建100kW級交錯并聯DC/DC變換器。

6.1.3 針對兆瓦級電站的高性能模塊 (>250kW)

型號： BMF360R12KA3, BMF540R12MZA3

關鍵參數：

BMF360R12KA3: 1200V, 360A, RDS(on) 3.7mΩ.

BMF540R12MZA3: 1200V, 540A, RDS(on) 極低至 2.2mΩ.

核心技術：銀燒結(Silver Sintering)與氮化硅(Si3N4)基板

BMF540R12MZA3 和 BMF240R12E2G3 采用了先進的銀燒結互連技術和AMB-Si3N4陶瓷基板 。

價值分析： 這一點對于SOFC至關重要。SOFC系統通常要求20年(>80,000小時)的運行壽命。傳統的軟釬焊料容易在長期的熱循環中產生疲勞和空洞，導致熱阻增加、芯片過熱失效。銀燒結層的熔點高、導熱率高、機械強度大，結合Si3N4基板的高斷裂韌性，能夠承受SOFC啟停過程中的劇烈熱沖擊，確保全生命周期的可靠性。

6.2 競爭優勢與價值主張

相較于Infineon等國際巨頭，基本半導體在SOFC應用中展現出獨特的競爭優勢：

極致的低導通電阻： BMF540R12MZA3的2.2mΩ導通電阻在1200V等級中處于世界領先水平。這意味著在額定電流下，其導通壓降極低。在SOFC這種大電流應用中，這意味著傳導損耗的大幅降低，直接提升系統滿載效率。

針對性的高可靠性封裝： 明確采用汽車級的銀燒結和Si3N4技術用于工業模塊(Pcore?2系列)，這是一種技術下放。SOFC系統雖為固定式，但對可靠性的要求不亞于汽車。這種“車規級”技術能顯著降低SOFC電站的長期運維成本(OPEX)。

供應鏈安全性與成本： 作為中國本土企業，基本半導體依托國內完善的SiC產業鏈，能夠提供更具韌性的交付周期和更具競爭力的價格，幫助下游SOFC廠商在激烈的降本競賽中獲得優勢 。

戰略合作背書： 與國際巨頭的戰略合作表明其技術實力已獲得國際認可，這對于需要銀行可融資性(Bankability)的大型SOFC項目來說是一個重要的信任背書 。

7. 案例研究：100kW SOFC PCS系統的SiC升級效益測算

為了具體量化價值，我們構建一個100kW SOFC并網系統的對比模型。

系統參數：

額定功率： 100 kW

電堆電壓范圍： 400V - 650V DC

直流母線電壓： 800V DC

電網電壓： 480V AC (三相)

方案 A：傳統硅基 IGBT 方案

DC/DC: 3相交錯Boost，使用1200V IGBT，開關頻率 15 kHz。

DC/AC: 3電平 NPC，使用650V IGBT，開關頻率 10 kHz。

預估效率： DC/DC ~96.5%, DC/AC ~97.5% -> 系統總效率 ~94.1% 。

方案 B：基本半導體 SiC 方案

DC/DC: 3相交錯Boost，使用 BMF160R12RA3 (1200V SiC)，開關頻率 60 kHz。

效益： 電感體積減小約65%，輸入電流紋波顯著降低，保護電堆。由于無拖尾電流，開關損耗極低。

DC/AC: 2電平 VSI，使用 BMF160R12RA3，開關頻率 40 kHz。

效益： 拓撲簡化(器件數量減半)，控制簡單。高頻開關使得輸出LCL濾波器體積減小50%。

預估效率： DC/DC ~99.0%, DC/AC ~98.8% -> 系統總效率 ~97.8% 。

經濟賬：

效率提升： 3.7%。

年發電量增加： 假設年運行8000小時，額外多發 100kW×3.7%×8000h=29,600kWh。

經濟收益： 按工業電價 1元/kWh 計算，每年額外收益 2.96萬元。

投資回報： 假設SiC模塊比IGBT貴2萬元，不到一年即可通過多發的電量收回成本。這還不包括由于散熱器和磁性元件減小帶來的BOM成本節省。

8. 結論與展望

未來三年是SOFC產業化的關鍵節點，而電力電子系統的升級是這一進程的加速器。

技術層面： 1200V SiC MOSFET已成為SOFC PCS的首選器件。它不僅使能了更高效、更緊湊的DC/DC和DC/AC拓撲(如高頻交錯Boost和兩電平800V逆變器)，更關鍵的是通過提升開關頻率，優化了電能質量，延長了昂貴的SOFC電堆壽命。

市場層面： 隨著SiC產能釋放，模塊價格正快速逼近“甜蜜點”。系統級的TCO分析顯示，SiC方案已具備顯著的經濟優勢。

企業價值： 基本半導體憑借其全系列的1200V SiC產品，特別是結合了銀燒結和Si3N4基板技術的BMF系列模塊，精準擊中了SOFC系統對高效率、高可靠性和長壽命的核心痛點。其產品不僅在性能上對標國際一線，更在供應鏈安全和成本控制上提供了極具吸引力的解決方案。

對于SOFC系統開發商而言，采納以基本半導體為代表的先進SiC技術，不再僅僅是追求技術先進性，而是實現系統降本增效、達成DOE成本目標、贏得市場競爭的必由之路。
