在電源、電池及電力電子產品的研發驗證與品質檢測中，測試過程的安全性與數據可靠性是首要考量。源儀電子推出的多通道直流電子負載Mxx系列，通過創新的模塊化架構、硬件級多重保護電路與智能自診斷系統，為工程師構建了一個既安全又高效的測試平臺，有效應對復雜多變的測試挑戰。

多通道直流電子負載

一、模塊化設計：實現靈活測試配置的關鍵

源儀電子多通道電子負載采用先進的模塊化理念，用戶可根據實際測試需求進行自由組合與擴展，這打破了傳統固定配置負載的局限。

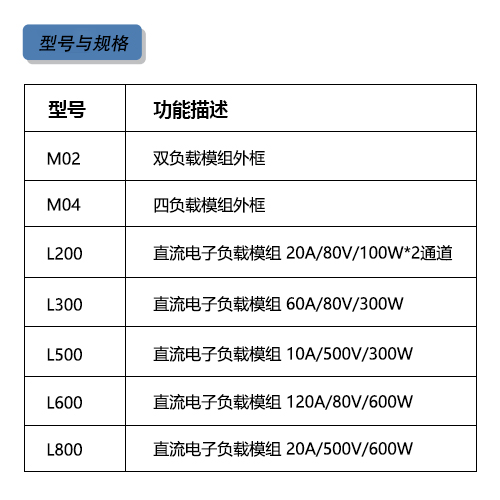

1、靈活的主機框選擇：提供M02（雙槽位）和M04（四槽位）兩種主機框，用戶可依據測試通道數量需求進行選擇，基礎配置即可滿足大多數多路輸出電源的同步測試需求。

2、智能并聯與擴展：所有模塊支持智能并聯，輕松將功率和電流能力提升至數千瓦及數百安培，以應對單路大功率器件的測試?？蓴U展至8個通道，實現真正的并行多任務測試，極大提升產線吞吐率。

多通道電子負載

二、多重硬件保護：筑起測試安全的堅固防線

安全保障是電子負載設計的重中之重。該系列產品內置了從硬件層面實現的五重實時保護機制，響應速度達到微秒級，確保被測設備和負載自身在任何異常情況下都能得到即時防護。

1、過電壓保護（OVP）：采用硬件電路監控，響應時間快至1微秒，能在電壓突升的瞬間迅速關斷，防止燒毀。

2、過電流與過功率保護（OCP/OPP）：實時監控負載狀態，防止因設置錯誤或設備故障導致的過載，其中過功率模式允許短時承受2倍額定功率沖擊。

3、過溫度保護（OTP）：內部設有多點溫度傳感器，當散熱條件不佳或長時間滿載導致溫度超標時，系統會自動降額或關機。

4、反接保護：防止因誤操作將輸入極性接反而造成設備損壞。

三、動態測試與智能診斷：賦能精確高效的測試流程

除了靜態參數測試，該系列負載在動態性能和智能管理方面同樣出色。

1、高速動態測試能力：支持高達20kHz的動態頻率，電流變化斜率（Slew Rate）可從0.32mA/μs調整至41A/μs。此功能能精確模擬各類真實負載的瞬態變化，用于測試電源的動態響應、電池的脈沖充放電性能等關鍵指標。

2、完善的自診斷系統：設備上電時自動執行自檢程序，對ADC、DAC、存儲器等部件進行診斷。運行中持續監測自身狀態，一旦發現異常或校準即將到期，會通過界面提示或錯誤代碼明確告警，指導維護，減少非計劃停機概率。

3、豐富的通訊與集成接口：標配RS-232、USB或LAN接口，可選GPIB，完全兼容SCPI標準指令集。這使其能夠輕松集成到自動化測試系統（ATE）中，實現無人值守的長時間老化測試（如對服務器電源進行72小時滿載老化）或復雜的序列測試。

多通道電子負載接口

源儀電子的多通道直流電子負載，通過其高度靈活的模塊化設計、響應迅速的多重硬件保護以及智能化的診斷與管理功能，成功地將測試安全、操作便捷與高效生產力融為一體。它不僅有效防止了測試過程中昂貴的樣品損毀風險，更通過并行測試和自動化集成能力，縮短了產品研發與品質驗證的周期。
