導語：過去十年，電驅系統的主戰場一直在 e-Axle 集成化上演進：把電機、逆變器、減速器打包得更緊湊，把效率做得更高，把成本壓得更低。但與此同時，一個更激進的問題始終懸而未決——能不能直接取消傳動鏈，讓電機就住在車輪里（輪內電機）？這條路線并不新，卻長期被工程現實壓住：非簧載質量增加、輪端環境惡劣、制動與結構集成復雜、密封與可靠性難控、量產一致性難保證。

一家來自芬蘭的Donut Lab公司，打破這一工程瓶頸。

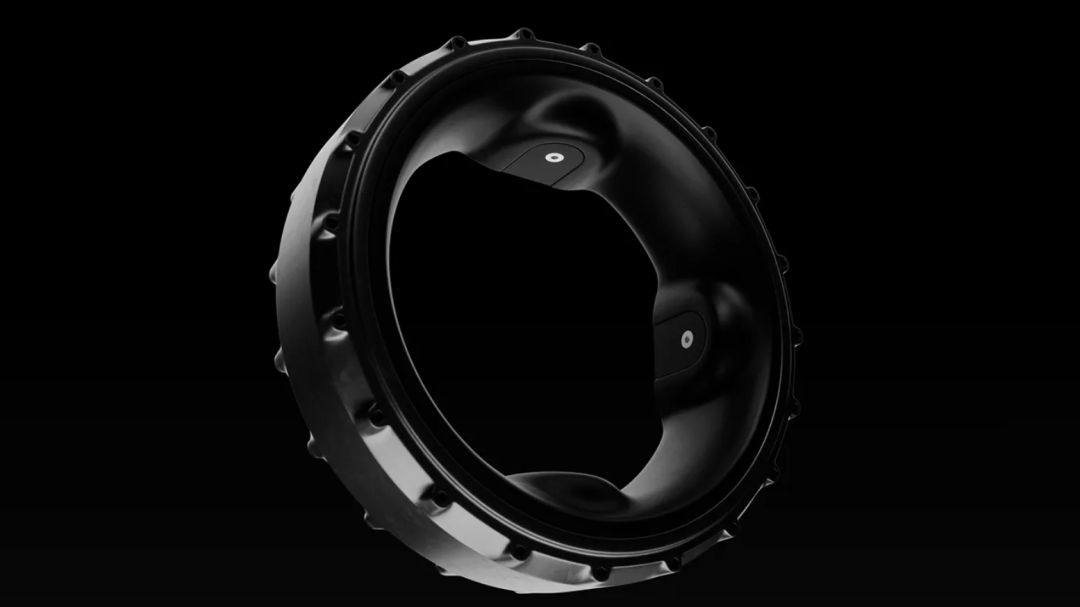

Donut Lab 給出的答案是：把輪內電機做成"甜甜圈"（Donut）形態，直接嵌入輪胎/輪圈空間，構建"無輪轂（Hubless）/輪緣驅動（Rim Drive）"的直驅架構。例如，面向電動汽車的21 英寸版本，單臺僅40 kg，卻宣稱可輸出630 kW與4300 Nm。這意味著它的功率密度約 15.75 kW/kg、扭矩密度約 107.5 Nm/kg。

一句話概括Donut設計理念核心就是：Donut用極端的扭矩密度與功率密度把"非簧載質量"的爭議壓到可接受區間，同時以平臺化思路提供電機、控制器、軟件乃至電池在內的可互操作組件庫。

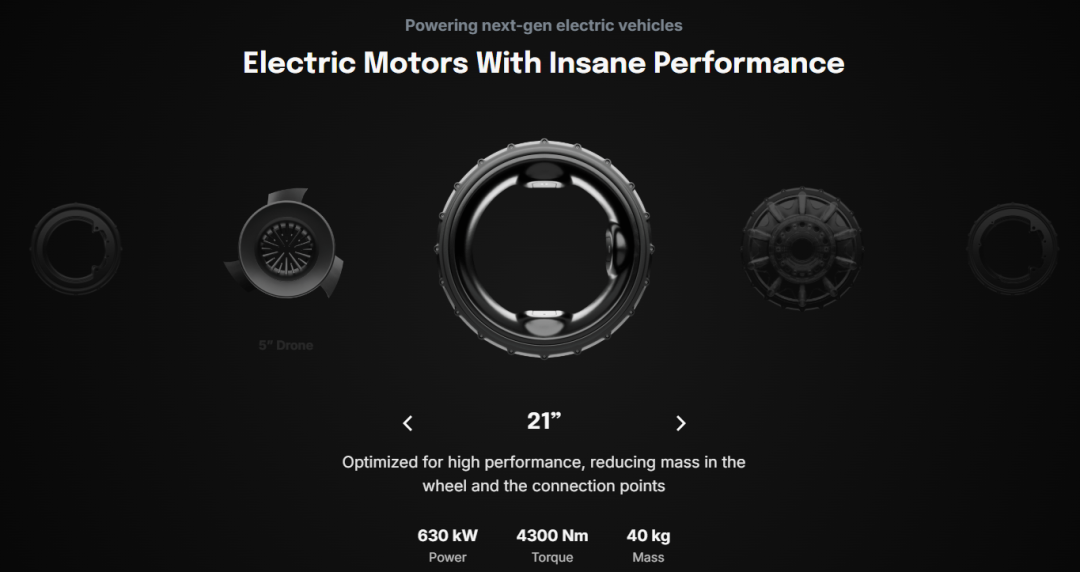

此外，Donut Lab 在 2025 年公開發布了五款電機家族：面向汽車的 21 英寸版本、面向卡車的特制版本、面向兩輪車的 17 英寸版本、面向小型兩輪車的 12 英寸版本，以及直徑 120mm 的無人機“MiniDonut”。

圖片來源：Donut Lab

今天開始，我們圍繞 Donut Lab 的無輪轂輪內電機，進行系統性的解讀，從工程開發的視角來看看這些關鍵問題。借此機會，也把星友們一直關心的"輪內電機"的設計要素系統性的講一遍。

它的結構與電磁設計邏輯是什么？為什么環形輪緣驅動天然更容易做高扭矩？

輪端熱管理、密封、軸承載荷與制動集成怎么落地？

毫秒級輪端控制到底帶來什么車輛動力學價值？

這條路線真正的工程難點與驗證清單（DVP&R）是什么？

對 xEV/兩輪車/特種平臺的架構設計會產生哪些可遷移的啟示？

目錄

01 Donut Lab 與"無輪轂輪內電機"概念澄清

1.1 Donut Lab 的平臺化定位與量產抓手

1.2 輪內電機譜系：輪轂式 vs 無輪轂/輪緣式

1.3 Donut Motor 五型號參數總覽與密度指標推導

02 結構與電磁：把電機"做成車輪"的底層邏輯(知識星球發布)

2.1 典型輪緣驅動結構拆解與力路徑

2.2 扭矩為什么更容易做大：半徑效應與剪切應力

2.3 功率密度為什么也能高：熱、材料與電磁的耦合

2.4 “減少活性材料”的秘密

03 輪端熱管理與環境可靠性(知識星球發布)

3.1 輪端熱源分布與散熱通道

3.2 密封、防護與耐久：水、鹽霧、沖擊、石擊

3.3 NVH 與電磁噪聲：為什么輪端更敏感

3.4 關鍵可靠性指標與典型失效模式（工程清單）

04 機械系統集成：從"電機"到"輪模塊"的跨域耦合(知識星球發布)

4.1 軸承載荷與壽命：徑向/軸向/傾覆力矩

4.2 制動系統與輪內空間競爭：摩擦制動如何放

4.3 非簧載質量爭議：Donut 的論點與工程核算

4.4 高壓走線、冷卻與可維護性：量產必須回答的問題

05 電控與軟件(知識星球發布)

5.1 直驅+分布式驅動：控制帶寬從哪來

5.2 扭矩矢量與軟件定義駕駛

5.3 功能安全與失效降級：輪端執行器如何做"可控失效"

06 應用場景拆解：摩托車、輕量化滑板底盤與高性能汽車

6.1 Verge 摩托車

6.2 WATT EV 輕量化滑板

6.3 21 英寸汽車版

6.4 MiniDonut

07 工程化落地路線：量產難點與 DVP框架(知識星球發布)

7.1 必須跨過的四道坎：結構、熱、密封、制造一致性

7.2 DVP關鍵條目清單（輪端電機視角）

7.3 對行業的啟示：架構、驗證方法與平臺化供應鏈

08 總結

注：以上內容節選，完整版請在知識星球查閱（點擊文末閱讀原文）

01

Donut Lab與"無輪轂輪內電機"概念澄清

|SysPro備注，正式開始前我們先說清兩件事，以便后續的解讀

第一，把 Donut Lab到底在賣什么講清楚；

第二，把"輪內電機"的譜系說清楚，這里涉及輪轂式和輪緣式不同的兩種概念

1.1 Donut Lab 的平臺化定位與量產抓手

下面我們先把"Donut Lab 到底在賣什么"講清楚。

最初我理解的Donut為一家電機方案供應商，進一步調研后發現Donut Lab 在對外表達中并不把自己定義為單一電機供應商，而是強調Donut Platform（平臺）：

電機（Motor）

控制硬件（Inverter / Controller）

軟件與控制（Software / Control Stack）

電池與系統組件（Battery / Interoperable Modules）

Donut對上述子系統按統一架構設計，可單獨部署，也可組合成平臺交付。|SysPro備注：一些公開信息里也給出了真實項目線索：向 Verge TS Pro 提供輪內電機與電池相關技術、與 WATT EV 輕量化滑板平臺做輪端直驅集成等。

這個定位也能理解，因為單一的電機供應商是不可能把輪內驅動這一概念做好的，這是因為：當動力在輪端產生、傳動鏈條消失，輪內電機不是"部件替換"，而是一場架構級重構：

底盤幾何與懸架布置：輪端模塊占用空間、載荷路徑改變；

制動布置：制動盤/卡鉗與電機結構必然競爭空間；

熱管理路徑：熱源更貼近路面，更依賴輪端邊界條件；

整車控制策略：牽引力分配、扭矩矢量、失效降級都要重寫；

功能安全與診斷邏輯：單輪執行器失效的可控性變成必須回答的問題；

EMC 與線束工程：高壓/高 dv/dt 的功率鏈路下沉到輪端，系統復雜度上升。

所以你會發現：如果供應商只交付"電機本體"，OEM 仍要付出巨額的系統集成成本，且風險大頭還在 OEM 身上。Donut Lab 把互操作組件庫 + 標準連接器 + 軟硬件協同作為賣點，本質是在向系統集成成本開刀：

把接口標準化（機械接口/電接口/熱接口/診斷接口）

把控制策略模塊化（扭矩請求、限扭、熱降額、故障隔離）

把可驗證邊界前置（DVP&R 架構的提前定義）

|SysPro備注，這里面我們需要關注的重點是：平臺化不是說一說的，是真正尤其商業價值的，甚至可以說輪端直驅這種架構變更在商業化上的唯一現實路徑之一。只有平臺化，才能把"高集成風險"從 OEM 側往供應商側可復制地遷移。

以上我們知道了Donut Lab平臺的出發點，接下我們把"輪內電機”這四個字拆開，聊聊：到底是哪一種輪內電機？不同譜系帶來的工程矛盾又在哪里？

圖片來源：SysPro

1.2 輪內電機譜系：輪轂式 vs 無輪轂/輪緣式

通常而言，輪內電機的概念在工程上至少要拆成兩類

輪轂式（Hub Motor）：電機與輪轂同軸，電機多在輪中心區域，輪輻/輪轂承擔結構連接

無輪轂/輪緣式（Hubless / Rim Drive）：電機做成環形，圍繞輪圈布置，輪中心可以"空出來"，更像輪圈里藏了一臺外轉子電機

|SysPro備注，分類的目的是為了更好的定義設計目標，否則我們討論非簧載、制動、熱邊界時會混亂

Donut Lab 的 Donut Motor 屬于第二類：強調可直接嵌入輪胎/輪圈空間，并以此作為"取消傳動系統、提升控制帶寬"的關鍵支點。這個是什么意思呢？下面我們用三個對比把差異說明白。

圖片來源：Donut Lab

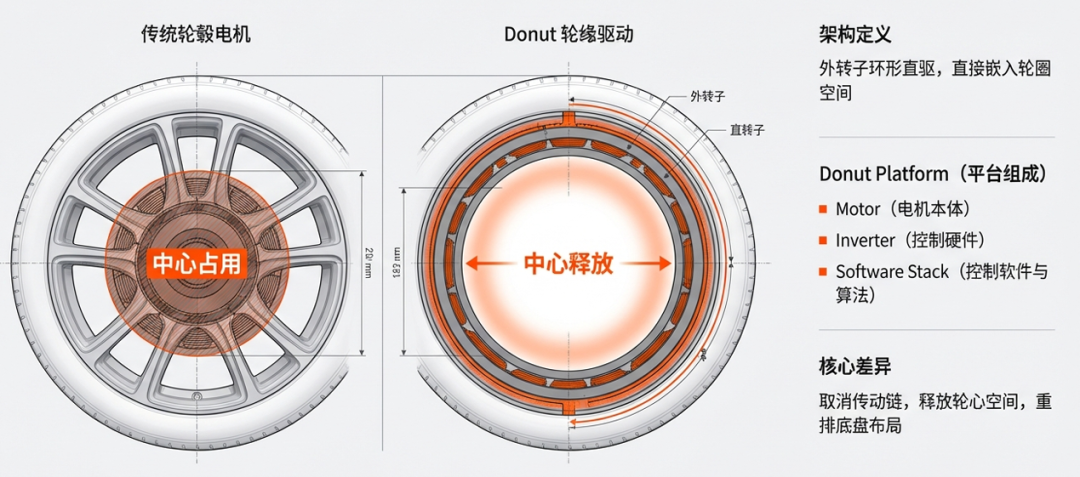

1. 結構空間差異：輪心是否必須"被電機占用"

輪轂式：輪心區域被電機占用，制動、軸承、連接結構容易出現"疊羅漢"

輪緣式：輪心空間釋放出來，理論上更利于制動/懸架/線束的重新組織，但輪緣區域空間同樣緊張，且更靠近石擊與泥水邊界

圖片來源：SysPr

2. 力臂差異：扭矩從哪里"長出來"

輪轂式：力臂半徑更接近輪心，做高扭矩往往更依賴電磁負荷堆疊

輪緣式：力臂半徑更大，扭矩更容易隨半徑放大，這也是 Donut 方案的“天然紅利”。

3. 代價差異（輪緣的設計難點）

輪緣位置直面沖擊、水、泥、石擊，密封與防護門檻更高

非簧載質量爭議更敏感，因為質量更貼近輪端、且半徑更大；

軸承載荷與傾覆力矩更尖銳，力路徑更"外置"

制動空間競爭更復雜，輪圈內的"黃金體積"更稀缺。

|SysPro備注：下面我們會用參數與工程核算把這些矛盾攤開來講講

以上我們把譜系講清楚了，下面我們回歸到Donut Lab的Motor，看看他們到底發布了哪些產品？

圖片來源：SysPro

1.3 Donut Motor 五型號參數總覽與密度指標推導

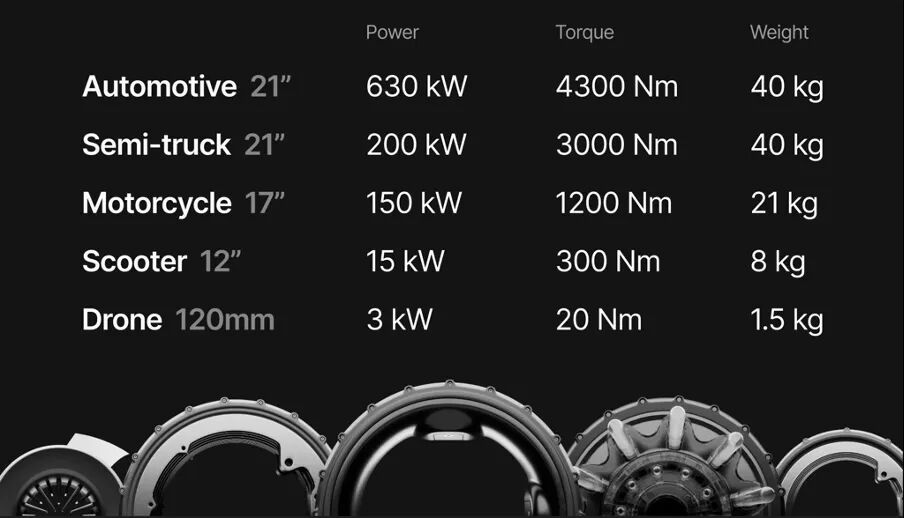

下表是 Donut Lab 公布的驅動家族參數。在此基礎上，我們簡單核算下，用功率/扭矩密度指標來理解其宣傳的"非簧載優勢"。

1.3.1 五型號核心參數表

圖片來源：Donut Lab

1.3.2 密度指標：為什么他們敢把"非簧載質量"說得很輕

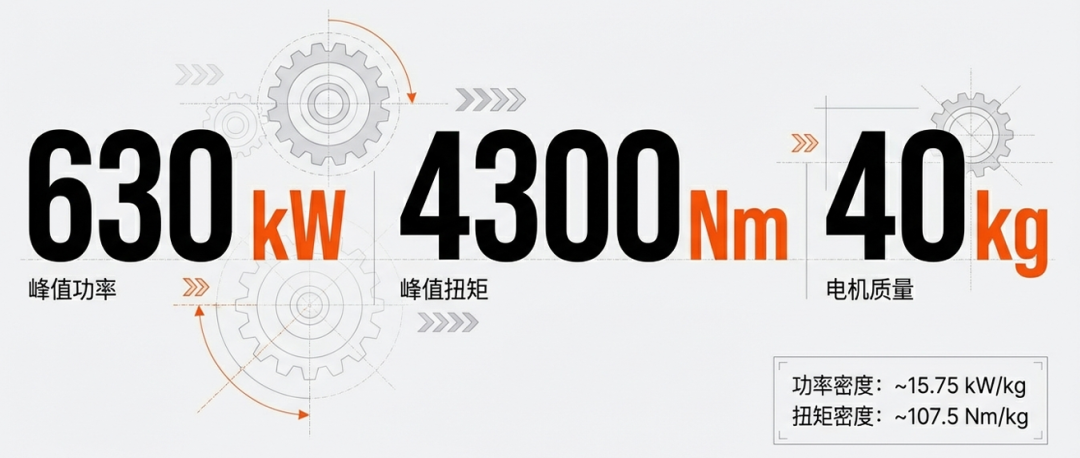

把汽車版本的21 英寸版本的密度簡單算一下，Donut 的設計思考就清楚了：

功率密度（630 kW / 40 kg）：15.75 kW/kg

扭矩密度（4300 Nm / 40 kg）：107.5 Nm/kg

圖片來源：SysPro

Donut正是通過對功率和扭矩密度極致的追求，把相對重量變小，弱化了非簧載質量的影響，其質是在用"單位輸出的輪端質量負擔"去對沖輪內電機的先天劣勢。

|SysPro備注，這與大多OEM/Tier1的思考一致，但這里面有個奇點考量：輪端電機要做的很強、并且強到足以抵消它帶來的系統代價。

這又引申出來新的問題：按照Donut這套邏輯，想要成立，必須在三條鏈路上同時達成目標。

結構與電磁：扭矩/功率為什么能做出來？

熱與可靠性：為什么能反復、穩定輸出？

量產與一致性：為什么能規模化交付？

這些問題，我們在后面2-8章節中一一解釋下。
