PDU如何管控全車配電系統

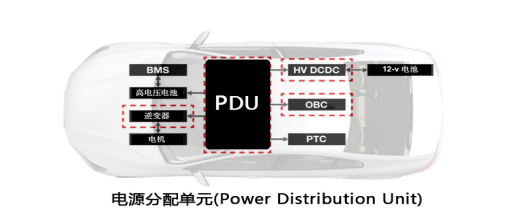

一、PDU是什么？

PDU高壓配電盒（Power Distribution Unit，也稱為電源分配單元），它作為電動汽車高壓系統的控制中心，承擔著多項關鍵功能，如充放電控制、電路過載短路保護、高壓采樣、低壓控制等。此外，PDU還能進行高壓采樣和低壓控制，全面保護和監控高壓系統的安全穩定運行。

PDU如何管控全車配電系統

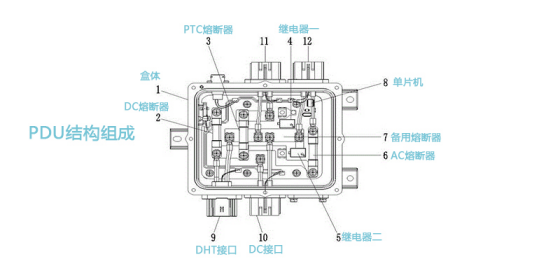

二、PDU結構組成

PDU產品主要組成元器件有盒體、DC熔斷器、PTC熔斷器、繼電器、AC熔斷器、單片機、DHT接口、DC接口等。

PDU如何管控全車配電系統

三、PDU如何管控全車配電系統

PDU作為汽車電氣系統中重要部件，主要職責是接收來自高壓電池包的電力，并按照車輛控制系統的指令，將電力分配到車輛的各個用電部件,如驅動電機、空調系統、照明、充電設備等。其中，EXSENSE高精度NTC溫度傳感器的主要作用是監測PDU的溫度，并提供溫度信息給PDU的控制系統，以實現以下功能的同時，并確保汽車各個設備能安全運行。

1. 溫度監測：當PDU分配電流到各個用電部件過程中會產生一定熱量，NTC傳感器可以感知PDU溫度變化，并將這些信息傳輸給PDU的控制系統。

2. 高溫保護：基于NTC溫度傳感器提供的溫度信息，PDU控制系統可以根據預設安全溫度范圍來調整PDU工作狀態。當PDU溫度超過溫度范圍時，NTC傳感器會把異常信息發送到控制系統、同時并觸發相應的保護機制，從而避免過熱引起的潛在危險。

3. 故障診斷：NTC溫度傳感器可通過溫度數據用來診斷PDU是否故障。如PDU溫度異常升高，NTC傳感器會向控制系統發送警報信號用以確保PDU可靠性和安全性。

四、結論

PDU在新能源汽車中確保了電力安全、高效分配，為車輛正常運行提供了堅實的保障。而EXSENSE高精度NTC溫度傳感器在這些過程中起到不可或缺的作用，通過溫度監測，高溫保護，故障診斷等多個功能去確保汽車設備正常運行。

（結構圖摘錄于專利號：CN202322102910.8，僅供參考）
