一、項目背景

某新能源科技有限公司專注于動力電池電芯及模組的研發與生產，其新建的方形動力電池裝配流水線面臨著設備協議不兼容的關鍵問題。該生產線核心控制單元采用西門子 1200 系列 PLC，需實時采集電池極片對齊檢測、電芯定位、模組裝配到位確認等關鍵工位的傳感器數據。而現場選用的檢測設備為勞易測 LEUZE PRK55 系列光電傳感器，該傳感器默認通訊協議為 DeviceNet，與西門子 1200 PLC 支持的 ProfiNet 協議無法直接通信。若更換傳感器或 PLC，將導致設備成本大幅增加且延誤生產工期。為解決這一協議互通難題，項目最終選用塔訊品牌的TX 131-RE-DNM/PNS型號協議轉換網關，通過其 DeviceNet 主站與 ProfiNet 從站的雙重角色，搭建起兩大設備間的通信橋梁。

二、核心設備清單

1.協議轉換網關：塔訊 TX 131-RE-DNM/PNS，支持 DeviceNet 主站與ProfiNet從站模式切換，兼容工業級環境，數據傳輸延遲≤10ms，滿足生產線實時性要求。

2.可編程邏輯控制器：西門子S7-1214C DC/DC/DC（，作為 ProfiNet 主站，負責生產線整體邏輯控制與數據處理。

3.光電傳感器：勞易測 LEUZE PRK55（型號 PRK55B.T3/4P - M12），具備高精度檢測功能，檢測距離 0 - 200mm，適配電池生產的高精度定位需求。

4.輔助設備：西門子ProfiNet工業交換機（SCALANCE XB005）、DeviceNet 專用通訊電纜（屏蔽雙絞電纜）、電源模塊等。

三、實施方案

（一）硬件連接部署

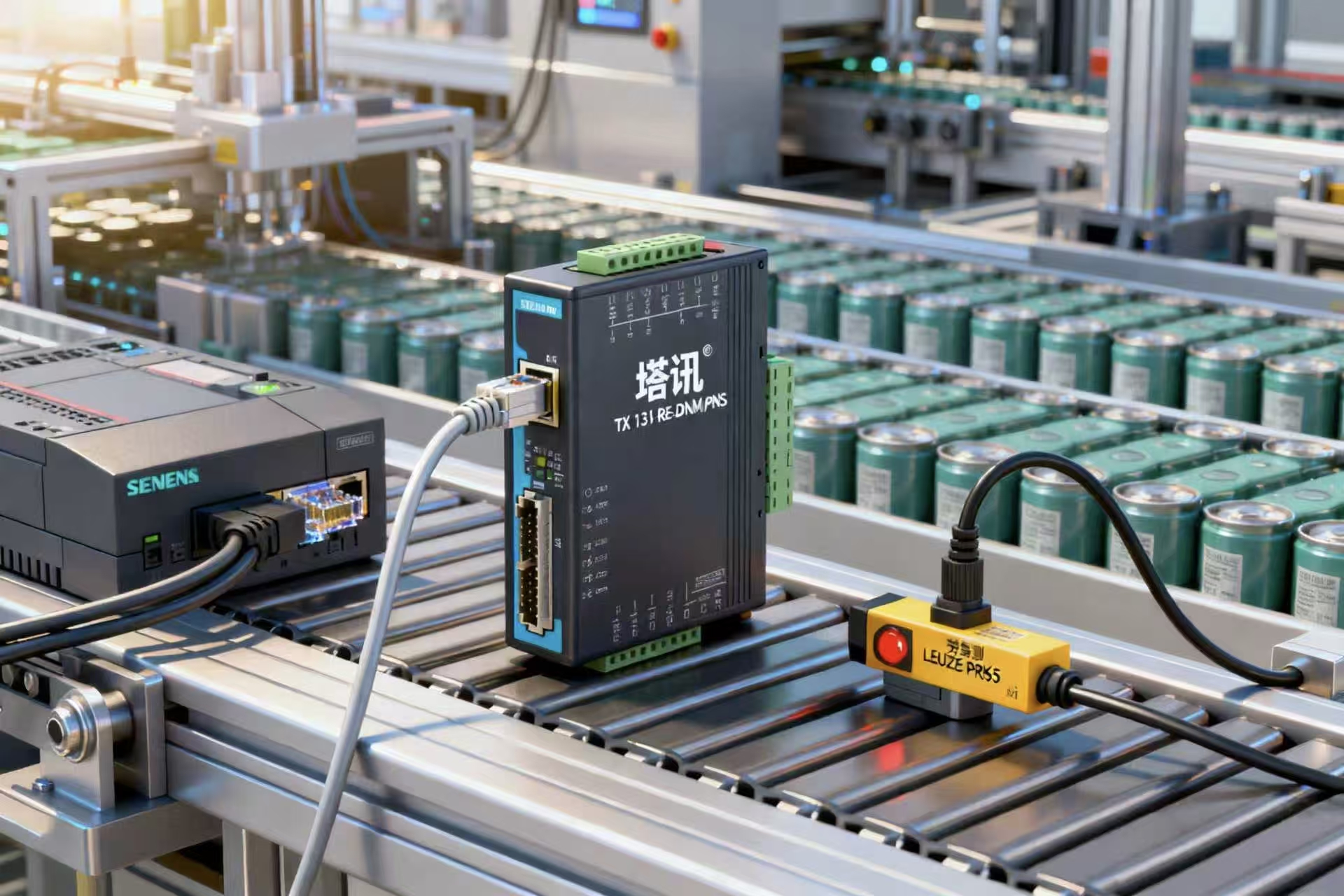

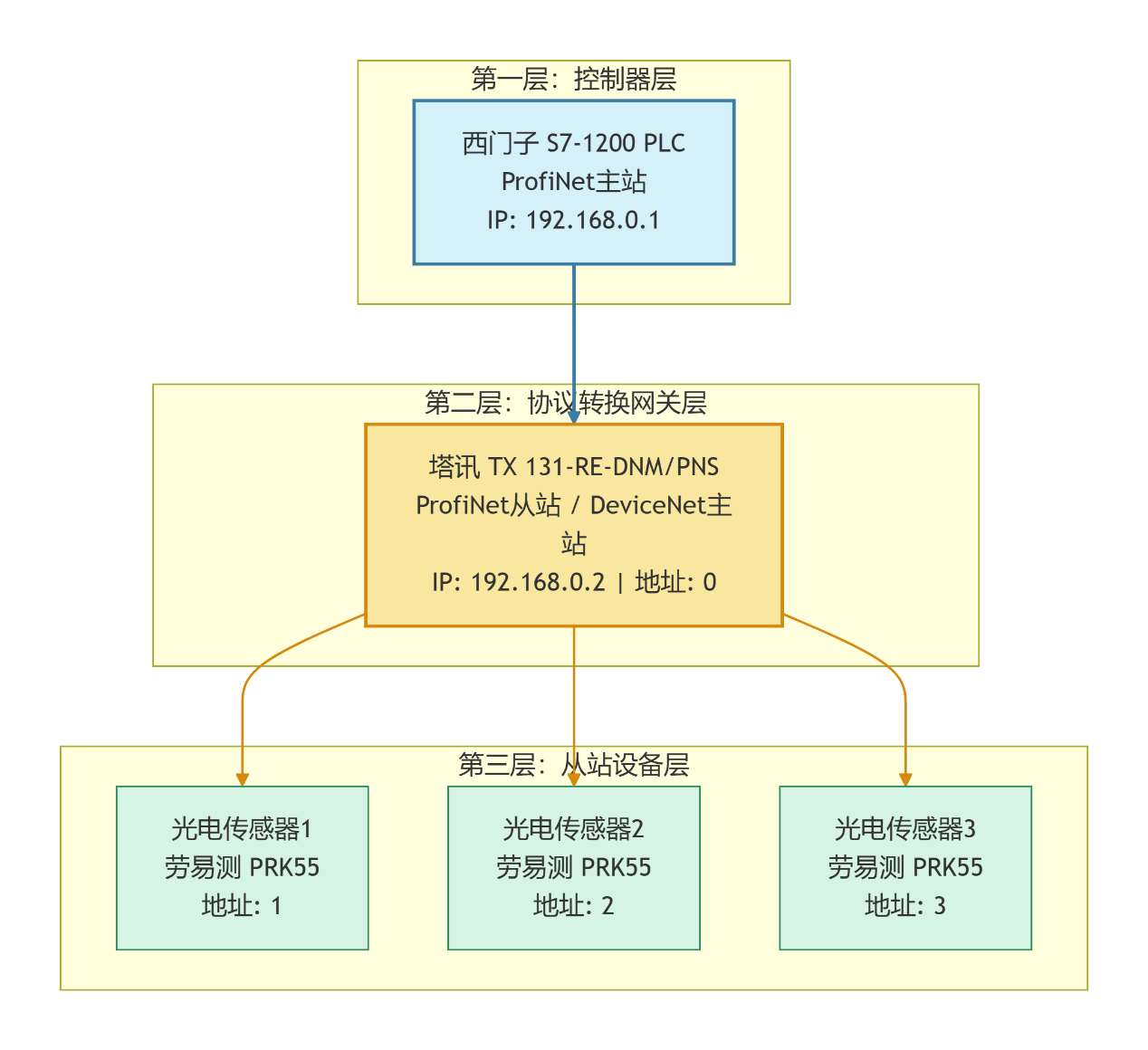

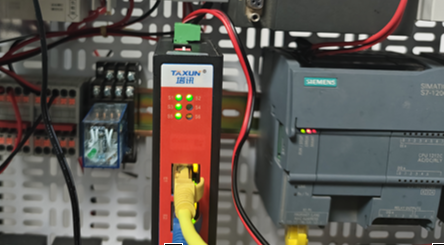

1.ProfiNet 網絡連接：西門子 S7-1214C PLC 的ProfiNet以太網口通過工業以太網線連接至 SCALANCE XB005 交換機，塔訊TX 131-RE-DNM/PNS智能網關的 ProfiNet 從站以太網口同樣接入該交換機，組成 ProfiNet 星型網絡。為保障網絡穩定性，為 PLC 分配固定 IP 地址192.168.0.1，網關分配 IP 地址192.168.0.2，子網掩碼統一設置為255.255.255.0。

2.DeviceNet 網絡連接：將塔訊TX 131-RE-DNM/PNS工業級協議轉換網關的 DeviceNet主站接口通過專用屏蔽電纜，與 4 臺勞易測 LEUZE PRK55 光電傳感器的DeviceNet接口串聯。在總線兩端安裝 120Ω 終端電阻，防止信號反射。傳感器地址分別設置為 1、2、3、4，網關作為主站地址設為 0，總線波特率統一配置為 500kbps。

3.供電配置：所有設備采用 24V 直流穩壓電源供電，網關與 PLC 共用一路電源，傳感器單獨分配一路電源，避免供電干擾。

（二）網關參數配置

1.安裝塔訊專用配置軟件 TX Config Tool，通過以太網連接網關，讀取設備默認參數。

2.在DeviceNet主站配置界面，添加勞易測 LEUZE PRK55 傳感器的 EDS文件，自動識別傳感器型號及通信參數。逐一映射傳感器的檢測狀態、故障信號等輸入點，以及校準控制信號等輸出點。

3.切換至ProfiNet從站配置界面，設置網關的ProfiNet設備名稱為 “TX131 - PNS - 001”，勾選 “支持實時數據交換” 選項，將 DeviceNet 側映射的數據點同步映射至 ProfiNet 的 I/O 地址區，其中輸入區地址為IW100-IW106，輸出區地址為QW100-QW102。

4.配置完成后點擊下載，重啟網關使參數生效。

（三）PLC 程序組態

1.打開西門子博途軟件 TIA Portal V17，新建項目并添加 S7 - 1214C PLC 硬件。通過 “在線與診斷” 功能連接 PLC，完成固件更新。

2.導入塔訊TX 131-RE-DNM/PNS工業級協議轉換網關的 GSD 文件，在ProfiNet網絡組態界面添加該網關，輸入預設的 IP 地址和設備名稱，建立PLC與網關的ProfiNet通信連接。

3.編寫控制程序，通過調用 PLC 的 I/O 地址讀取網關傳輸的傳感器數據。例如，通過 IW100 讀取 1 號傳感器的檢測狀態，當值為 1 時判定極片對齊，觸發下一步裝配動作；當 IW105 的值為 1 時，判定 4 號傳感器故障，觸發報警程序。同時，通過 QW100 輸出信號控制傳感器進行定期自校準。

4.下載程序至 PLC，進行在線監控調試，確保數據讀寫正常。

四、應用效果

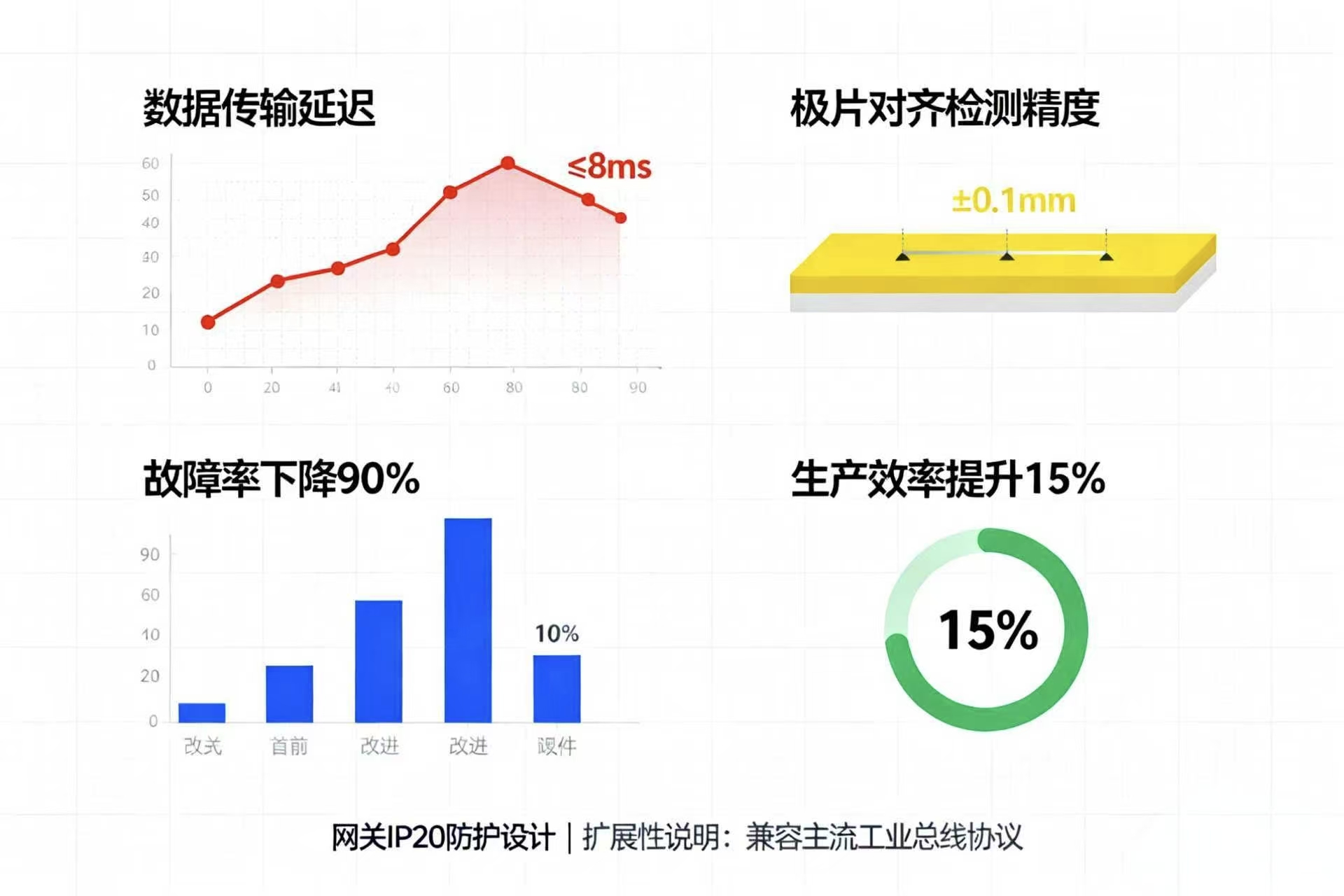

該方案實施后，生產線設備通信穩定性顯著提升。塔訊TX 131-RE-DNM/PNS工業智能網關實現了DeviceNet與ProfiNet協議的無縫轉換，數據傳輸延遲穩定在 8ms 以內，滿足動力電池生產的實時控制需求。勞易測光電傳感器的檢測數據精準傳輸至西門子 PLC，極片對齊檢測精度達到 ±0.1mm，完全符合生產工藝要求。

運行三個月以來，設備無一次通信故障，較之前的臨時解決方案，生產線故障率下降 90%，生產效率提升 15%。同時，網關的工業級防護設計（IP20）適配車間高溫、粉塵環境，無需額外維護。該方案不僅解決了協議兼容難題，還為后續生產線擴容預留了接口，可直接新增傳感器接入網關，具備良好的擴展性。

五、項目總結

塔訊TX 131-RE-DNM/PNS協議轉換網關憑借穩定的協議轉換性能，成功解決了新能源電池生產線中西門子 PLC 與勞易測傳感器的通信瓶頸。其簡潔的配置流程、高兼容性和工業級穩定性，完美適配新能源生產場景的嚴苛要求。該應用案例為同類新能源企業解決不同協議設備互聯問題提供了可復制的參考方案，兼具技術價值與經濟價值。
