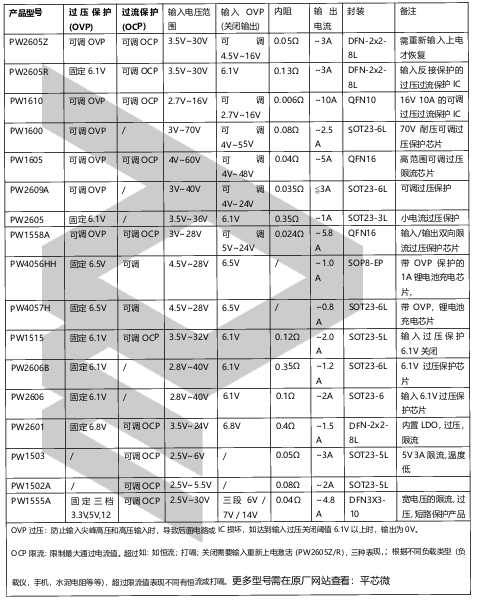

芯片概覽：專為寬壓保護設計的智能開關

PW1605的核心是一個集成了極低導通電阻（典型值40mΩ）N溝道功率MOSFET的保護開關。其設計初衷遠超一個簡單的電子保險絲，它融合了三種關鍵的可編程保護功能，并通過緊湊的QFN3×3-16封裝實現，為工程師提供了一個高度靈活且節省空間的前端解決方案。

核心特性摘要：

寬輸入電壓范圍 ：持續工作電壓4V至48V，可承受高達60V的瞬態浪涌，為48V系統提供充足的余量。

可編程保護參數 ：過壓保護（OVP）閾值、輸出電壓鉗位值、電流限制值及軟啟動時間均可通過外部元件精確設定。

高效與低耗 ：超低的RDS(ON)顯著降低了正常導通時的功率損耗和壓降，提升了系統效率。

完備的管理功能 ：集成獨立使能（EN）控制、熱關斷保護，并支持故障自動恢復。

深入解析：PW1605在48V系統中的關鍵保護機制

面對48V環境，PW1605通過多層次協同工作，為后級電路構筑了立體防護網。

1. 精準的可編程輸入過壓保護（OVP）
這是防止高壓浪涌損壞后級電路的首要屏障。通過連接在VIN與VOVP引腳之間的分壓電阻（R1, R2），工程師可以設定精確的關斷閾值。其計算公式為：VOVP = 1.2V × (R1/R2 + 1)。一旦輸入電壓超過此設定值，芯片內部的比較器會在200納秒（ns） 內迅速響應，果斷關斷內部功率FET，將危險電壓隔離在外。當電壓回落并留有120mV遲滯后，電路會自動恢復，確保系統在干擾過后能繼續運行。

2. 靈活的過流保護與輸出電壓鉗位

可編程電流限制 ：通過ILMT引腳對地的單一電阻（RILMT），可將限流值設置在1A至5A之間（公式：RILMT (kΩ) = 11000 / ILIM (A)）。當負載異?；蚨搪穼е码娏鞒瑯藭r，PW1605立即進入恒流模式，將輸出電流限制在設定值，保護前級電源和線路。若過載持續引發芯片結溫超過150°C，熱關斷功能將啟動；待溫度降至130°C后自動重啟，形成了電流與溫度的雙重保護邏輯。

輸出電壓鉗位 ：在某些應用場景，即便輸入電壓未達到危險的程度，但高于后級電路的安全工作電壓。此時，通過VCV引腳外接電阻（R3, R4）設定的鉗位電壓（VCLAMP = 1.2V × (R3/R4 + 1)）便開始發揮作用。當輸入電壓介于VCLAMP和VOVP之間時，輸出被穩定地鉗位在VCLAMP，為后級低壓DC-DC轉換器或敏感電路提供了一個“安全天花板”。

3. 抑制浪涌電流的可編程軟啟動
48V系統接入大容性負載時，可能產生巨大的浪涌電流。PW1605的CSS引腳允許外接電容來編程軟啟動時間，從而控制輸出電壓的上升斜率（Slew Rate）。這能有效“柔和”地建立輸出電壓，避免因瞬間大電流沖擊導致輸入電壓跌落或誤觸發保護。

設計考量與實戰指南

要將PW1605的性能充分發揮在48V應用中，需注意以下幾點：

外圍元件選擇與布局 ：數據手冊強烈建議在VIN和VOUT引腳就近放置低ESR的陶瓷電容（如1μF MLCC），以濾除高頻噪聲、抑制熱插拔時的電壓跌落和負載瞬變。功率走線（VIN, VOUT, GND）應盡可能短而寬，并采用至少2盎司的銅厚。一個完整的地平面對保證穩定性和噪聲抑制至關重要。

應對感性負載 ：若輸出連接長電纜等感性負載，建議在輸出端增加一個反向并聯的肖特基二極管或一個大容量電解電容，用以吸收關斷時電感能量釋放產生的負向電壓振鈴。

熱管理 ：雖然芯片集成熱保護，但計算在最壞情況下的功耗（P_loss = I2 * RDS(ON)）并確保其結溫在安全范圍內，是可靠設計的基礎。芯片的熱阻參數（θJA, θJC）為散熱設計提供了依據。
