對于需要為單節鋰電池設計充電管理的工程師而言，選擇一款集成度高、保護功能完善且能適應一定電壓波動的4056充電芯片至關重要。PW4056HH、PW4057H與PW4054H便是針對此類需求推出的系列線性充電管理芯片。它們雖然核心功能相似，但在電流能力、引腳配置及封裝上有所區別，為不同應用場景提供了靈活的選擇。

###芯片系列概覽：高耐壓線性充電解決方案

這三款芯片均屬于恒定電流/恒定電壓（CC/CV）模式的線性充電器，專門用于單節鋰離子或鋰聚合物電池。其最突出的共同優勢在于高輸入耐壓能力：輸入引腳（VCC）可承受高達28V的瞬態電壓，并集成了輸入過壓保護（OVP）功能。當檢測到輸入電壓超過6.8V（典型值）時，內部電路會立即關閉，防止高壓損壞后級電路；當電壓恢復正常后，充電過程自動繼續。此外，電池端（BAT）也具備高達20V的耐壓能力，并集成電池反接保護，顯著增強了系統的魯棒性。

它們均采用內部PMOS架構，無需外部隔離二極管或電流檢測電阻，僅需極少的外圍元件即可構成完整充電電路。充電電流通過單一外部電阻（連接在PROG引腳與地之間）進行編程設定，并內置熱反饋調節，能在芯片溫度過高時自動降低充電電流，防止過熱損壞，實現了在允許條件下的最大速率充電。

型號對比與選型指南

盡管核心架構相同，但三款芯片在具體參數和功能上存在差異，便于工程師根據項目需求精準選型。

1.PW4056HH：1A高電流版本，功能最全

最大充電電流 ：1A。

封裝與引腳 ：采用SOP8-EP封裝（帶散熱焊盤）。具備TEMP引腳，可連接電池的NTC熱敏電阻，實現精確的電池溫度監控，在溫度異常時暫停充電，安全性最高。同時提供 CHRG （充電指示）和 STDBY （充滿/待機指示）雙狀態指示燈，以及獨立的 CE （使能）控制引腳。

適用場景 ：適用于對充電速度（1A）、充電狀態監控和電池溫度管理有較高要求的應用，如備用電源、便攜式設備等。

2.PW4057H：0.5A雙指示燈版本

最大充電電流 ：500mA。

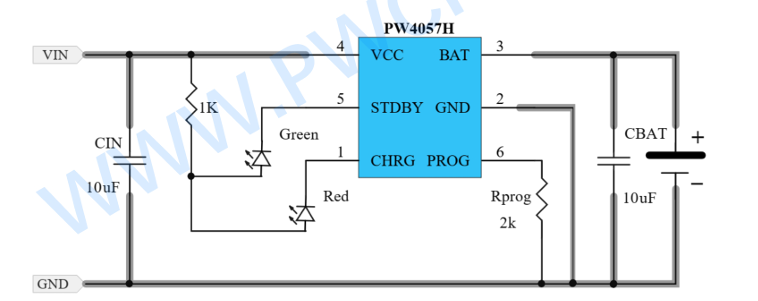

封裝與引腳 ：采用SOT23-6封裝，體積小巧。提供CHRG和STDBY雙狀態指示輸出，但沒有獨立的TEMP引腳（電池溫度監測功能需通過其他方式實現或不使用）和CE引腳。

適用場景 ：適用于空間受限、需要雙燈指示充電狀態，且充電電流需求在500mA以內的便攜設備，如藍牙耳機、手持終端等。

3.PW4054H：0.5A單指示燈經濟版本

最大充電電流 ：500mA。

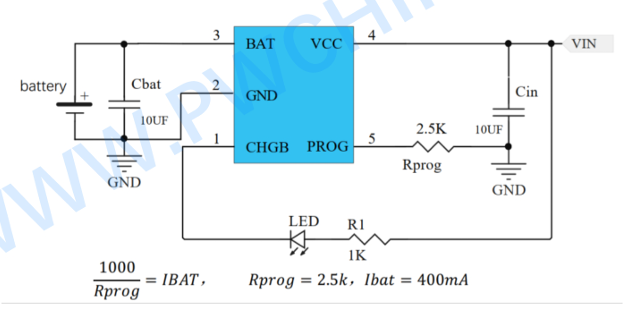

封裝與引腳 ：采用SOT23-5封裝，是系列中封裝最小的。僅提供CHRG單狀態指示輸出，無STDBY、TEMP和CE引腳。其引腳布局與市面上常見的4054芯片兼容，便于直接替換升級。

適用場景 ：適用于對成本和高密度布局極為敏感、僅需基本充電指示的應用，是許多消費類電子產品的經典選擇。

關鍵功能與技術要點解析

無論選擇哪款型號，以下由規格書定義的共同工作機制都值得深入理解：

1. 可編程充電電流 ：充電電流（IBAT）由PROG引腳的對地電阻（RPROG）設定，遵循公式 RPROG (kΩ) = 1000 / IBAT (A) 。例如，需要500mA充電電流時，RPROG應選擇2kΩ。
2. 智能充電管理 ：充電過程分為消流充電（電池電壓<2.9V時用小電流預充）、恒流充電（CC，電流由RPROG設定）和恒壓充電（CV，電壓固定在4.2V/4.35V/4.4V，精度±1%）三個階段。當充電電流在CV階段減小至設定值的1/10時，芯片自動判定充電終止，并進入待機模式（此時BAT引腳電流極小）。
3. 自動再充電 ：充電結束后，芯片持續監測電池電壓。當電壓下降到再充電閾值（約比浮充電壓低130mV）時，會自動開啟新的充電循環，確保電池始終保持高電量狀態。
4. 熱設計與PCB布局建議 ：由于線性充電器在工作時會產生熱損耗（功耗≈ (VIN - VBAT) * IBAT），良好的散熱設計至關重要。務必按照規格書建議，將芯片的散熱焊盤（PW4056HH）或GND引腳大面積連接到PCB的銅箔上，以利用板卡作為散熱器，確保芯片穩定工作在結溫安全范圍內。

PW4056HH、PW4057H和PW4054H構成了一個覆蓋1A至0.5A充電電流、從全功能到經濟型封裝的4056充電芯片系列。它們的共性——高輸入耐壓、完善的集成保護、簡單的電阻編程——大大簡化了單節鋰電池充電前端的設計。工程師可以根據項目的電流需求、功能要求（如溫度監控、指示燈數量）以及PCB空間和成本預算，從中選擇最適配的型號，從而高效、可靠地實現電池充電管理功能。
