拆開手機或電腦主板，密密麻麻的貼片元件里藏著一個有趣現象：芝麻大的貼片電阻印著數字或字母，同體積的貼片陶瓷電容卻 “光禿禿” 的。這種標識差異，不只是制造工藝的區別，更藏著電子元件設計的底層邏輯。

一、參數標識：電阻要 “精確”，電容可 “模糊”

電阻是電路里的 “精密控制器”，阻值范圍從 1Ω 到 10MΩ 以上，精度常達 ±1%~±5%，差一點就可能讓電路失效。比如標 “473” 的電阻是 47×103Ω=47kΩ，“01C” 對應 10kΩ。沒有這些標識，工程師調試時得逐個測量，效率會大打折扣。

而陶瓷電容的核心作用是濾波、耦合，容值多在 1pF 到 100μF 之間，誤差允許 ±10%~±20%。比如 “104” 電容理論上是 100nF，實際 90nF 到 110nF 都能用。這種 “模糊容忍度” 讓表面標識變得不那么必要，甚至可通過封裝尺寸(如 0603、0805)大致判斷范圍。

二、制造工藝：電阻 “好印”，電容 “難刻”

貼片電阻的基材是平整的氧化鋁陶瓷或金屬膜，表面光滑，激光刻印或絲網印刷的文字清晰牢固，哪怕 0603 封裝(0.6mm×0.3mm)也能印上 “103” 這樣的標識，高溫焊接后也不易脫落。

貼片陶瓷電容卻 不是如此：它由多層陶瓷介質和金屬電極堆疊而成，表面是粗糙的陶瓷層，油墨附著力差，很容易磨損。更關鍵的是，小型化封裝(如 0201，0.3mm×0.15mm)的表面積太小，印上字也看不清，強行印刷反而會降低良品率。

三、成本賬：電阻 “舍得花”，電容 “省著來”

一顆普通貼片電阻單價假如 0.01 元，加印字的邊際成本占比 10%，但能大幅提升調試效率，劃算;而假如普通陶瓷電容單價0.005 元，一部手機可能用上千顆，每顆省 0.0005 元印刷費，單臺就省 0.5 元，年產 1 億臺的廠商能省 5000 萬元。這種規模效應下，“不印字” 成了必然選擇。

四、行業慣例：電阻 “有傳承”，電容 “隨時代”

電阻的標識體系早有傳統：從色環電阻的四色環、五色環，到貼片電阻的數字代碼、字母代碼，行業已形成統一認知。比如 “4R7” 代表 4.7Ω，工程師一看就懂，無需額外學習。

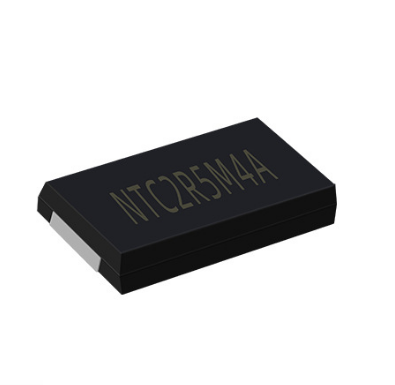

圖示為貼片熱敏電阻NTC2R5M4A 2.5R 4A

電容則隨自動化生產 “去標識化”：過去部分電容靠三位數代碼(如 “104”)或顏色標記，但現在貼片機通過料帶標簽和數據庫自動匹配參數，人工識別需求銳減，表面印字自然被淘汰。

延伸：電感、磁珠為何也 “沉默”?

和電容類似，貼片電感、磁珠也很少印字：一是參數誤差大(電感量誤差常達 ±20%)，標識意義有限;二是繞線或疊層結構導致表面不平整，印刷困難;三是單價低、用量大，省成本優先。

小元件的 “有字” 與 “無字”，實則是電子工業在性能、成本、效率間的精準權衡。電阻因 “精確剛需” 必須 “說話”，電容因 “模糊可容” 選擇 “沉默”，這背后，正是技術演進中 “剛剛好” 的智慧。
