一、案例背景與項目痛點

案例背景

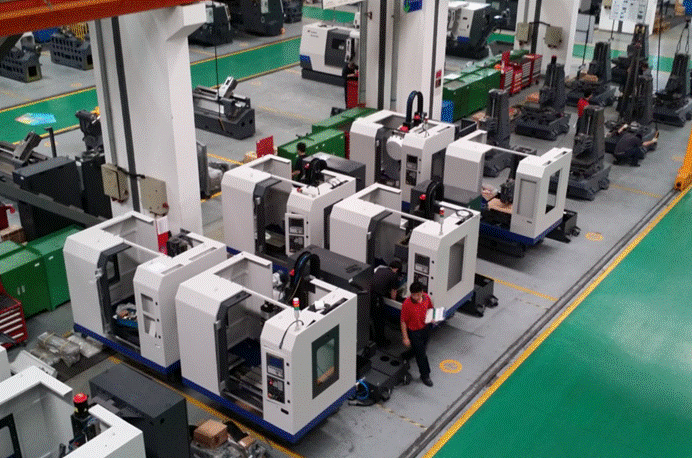

某大型機械制造企業擁有多臺高端數控機床，這些機床配備了西門子DP從站的遠程I/O模塊，而車間主控系統采用匯川PLC。隨著生產智能化升級，需要將這些數控機床的數據實時接入工廠MES系統，實現生產狀態的監控、故障預警和生產數據分析。然而，兩種不同協議設備之間的通訊障礙成為技術難題。

項目痛點

1.協議不兼容：西門子DP從站采用PROFIBUS-DP協議，而匯川PLC支持EtherNet/IP協議，兩者無法直接通訊

2.數據孤島嚴重：數控機床數據無法上傳至中央控制系統，形成信息孤島

3.維護成本高：原有解決方案需要大量硬件改造，投資成本巨大

4.實時性差：通過人工抄錄或中間轉換的方式導致數據延遲嚴重

5.擴展性不足：現有架構難以支持未來新增設備的快速接入

二、解決方案核心：捷米特JM-DPM-EIP協議轉換網關

功能簡介

捷米特JM-DPM-EIP是一款高性能的協議轉換網關，專門解決工業現場不同協議設備間的通訊問題。這款智能網關集成了PROFIBUS-DP主站和EtherNet/IP從站功能，能夠在不改變原有硬件架構的前提下，實現兩種協議的無縫轉換。

技術特點

-支持PROFIBUS-DP與EtherNet/IP雙向協議轉換

-最大支持244字節輸入/244字節輸出數據交換

-內置數據采集器功能，可緩存和預處理數據

-支持多種診斷功能，便于故障排查

-寬溫寬壓設計，適應工業現場惡劣環境

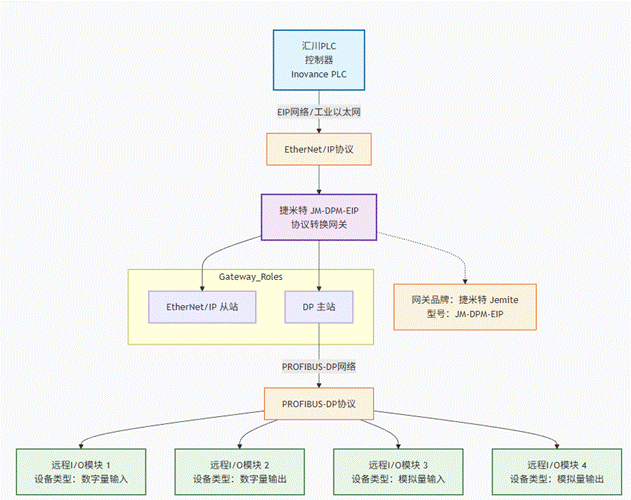

三、系統拓?fù)浣Y(jié)構

四、實施過程

1.現場評估與方案設計：技術人員對現場數控機床的型號、DP從站配置進行全面調查，設計最佳組網方案

2.網關部署與配置：

-在每個數控機床DP總線末端安裝捷米特JM-DPM-EIP工業網關

-配置網關的PROFIBUS-DP參數，匹配從站地址和通訊速率

-設置EtherNet/IP網絡參數，確保與匯川PLC正常通訊

3.網絡架構優化：

-建立獨立的工業以太網環網，提高通訊可靠性

-配置IP地址規劃，確保網絡可管理性

-設置QoS策略，保障關鍵數據的實時傳輸

4.數據映射與測試：

-在網關中配置DP從站數據到EIP數據的映射關系

-進行點對點通訊測試，驗證數據準確性

-模擬異常情況，測試網關的容錯處理能力

5.系統集成與上線：

-將轉換后的數據接入?yún)R川PLC數據處理程序

-開發上位機監控界面，實時顯示機床狀態

五、應用效果

1.通訊實時性大幅提升：數據采集周期從原來的分鐘級縮短至毫秒級，實現了真正意義上的實時監控

2.系統穩定性增強：捷米特物聯網網關運行穩定，連續運行180天無故障，保障了生產連續性

3.維護成本降低：減少了對原有機床控制系統的改造，維護成本降低約60%

4.數據利用率提高：機床運行數據、報警信息、加工參數等全面上傳，為生產優化提供數據支持

5.擴展靈活性增加：新增數控機床只需簡單配置網關即可接入系統，擴展時間縮短80%

六、項目實施前后對比

七、行業應用前景

主流快速發展的行業

1.新能源汽車制造：生產線高度自動化，多種設備協議共存，急需工業網關實現數據統一

2.鋰電池生產：對生產過程的實時監控和精準控制要求極高，數據采集器成為關鍵設備

3.光伏半導體：生產設備國際化程度高，協議多樣化，協議轉換需求旺盛

4.生物醫藥制造：GMP規范要求全程數據追溯，對數據采集的完整性和實時性要求嚴格

5.工業機器人集成：多品牌機器人協同作業，需要物聯網網關實現統一調度

技術發展趨勢

-邊緣計算融合：未來智能網關將集成更多邊緣計算能力，實現數據本地預處理

- AI算法集成：網關內置AI算法，實現設備預測性維護

- 5G技術應用：結合5G網絡，實現更靈活的無線工業通訊

-網絡安全強化：增強工業級防火墻功能，保障工業網絡安全

八、總結

通過捷米特JM-DPM-EIP協議轉換網關的應用，成功解決了數控機床DP從站與匯川PLC之間的通訊難題，實現了生產數據的實時采集和監控。這一解決方案不僅技術先進、實施簡便，而且具有良好的經濟效益和推廣價值。

在工業4.0和智能制造的大背景下，工業網關、物聯網網關和協議轉換網關作為工業互聯網的關鍵基礎設施，正在發揮著越來越重要的作用。它們打破了設備之間的信息孤島，實現了數據的自由流動，為企業的數字化轉型提供了堅實的技術支撐。

隨著新能源汽車、鋰電池、光伏等新興行業的快速發展，對工業通訊和數據采集的需求將持續增長。選擇適合的協議轉換網關和數據采集器，構建高效、可靠、靈活的工業通訊網絡，將成為制造企業提升競爭力的關鍵舉措。捷米特JM-DPM-EIP網關的成功應用案例，為類似場景提供了可借鑒的解決方案，展現了智能網關在工業自動化領域的廣闊應用前景。

《具體內容配置過程及其他相關咨詢請與武工留言交流
