S7-1200直連施耐德CAN變頻器？小小盒子實現Profinet轉CAN無縫控制

某客戶現場采用西門子S7-1200PLC作為主控制器，需對施耐德變頻器進行啟停控制、頻率設定、運行狀態監控及故障診斷。然而，S7-1200原生僅支持 Profinet通信協議，而施耐德變頻器支持的為Can協議，兩者屬于不同工業通信體系，無法直接組網。

為實現跨平臺無縫集成，客戶選用穩聯技術協議網關硬件，在 Profinet與Can網絡之間建立透明、可靠的數據通道，使S7-1200能像控制本地Profinet設備一樣操作施耐德變頻器。

下面我們來詳細的講解一下配置過程。

啟動西門子博途，配置組態

1. 創建Profinet協議轉CAN協議新項目

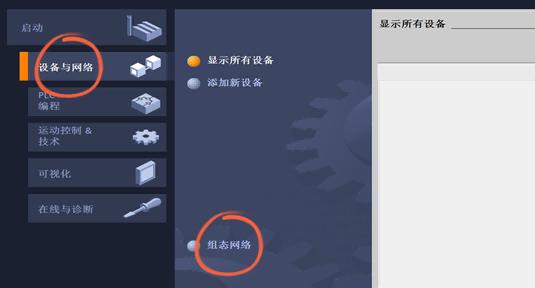

2. 在左側欄目內選擇設備與網絡，點擊組態網絡進入配置界面

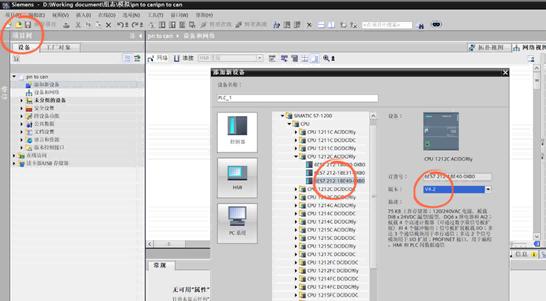

3. 在左側項目樹選擇Profinet協議的PLC設備進行添加，并選擇好版本

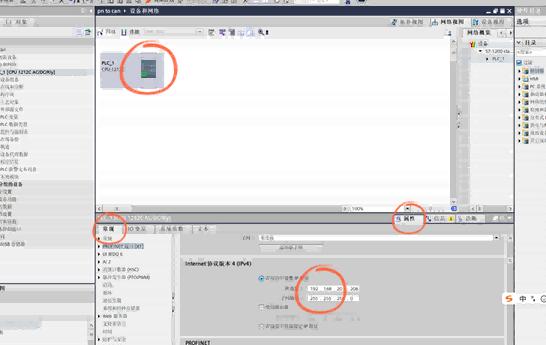

4. 在網絡視圖中點擊Profinet協議的PLC

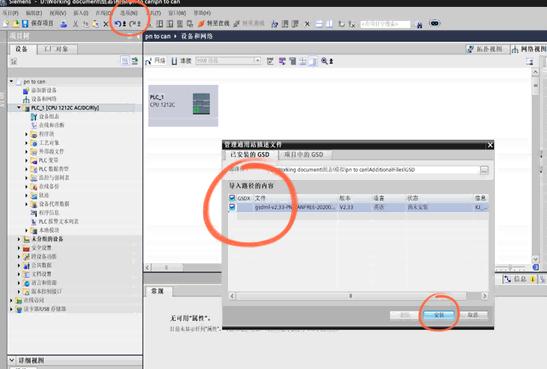

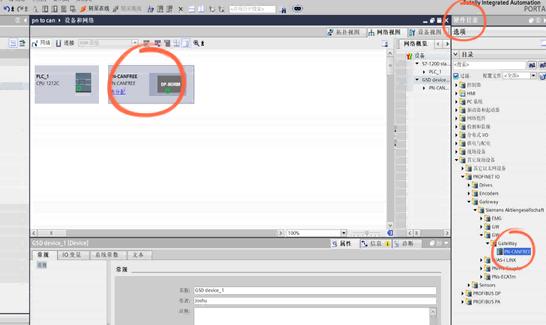

5. 點擊選項，選擇管理通用站描述文件（GSD），勾選要安裝的GSD文件后點擊安裝

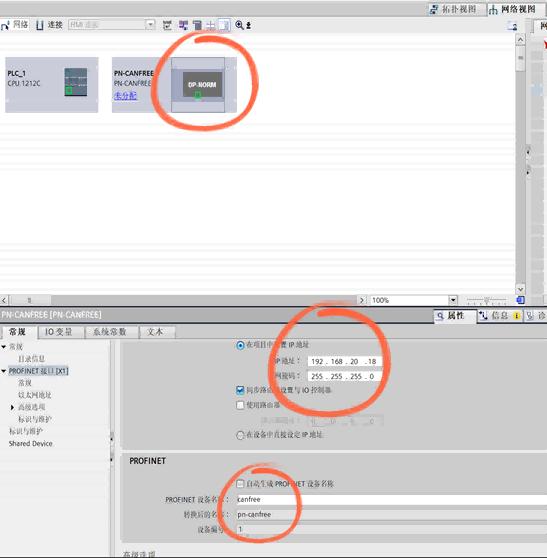

6. 關閉安裝窗口，雙擊右側硬件目錄中的Profinet協議轉CAN協議網關設備，把穩聯技術的相關網關設備加入組態中

7. 在組態中選擇Profinet協議轉CAN協議網關設備，點擊屬性，常規，為網關設備分配ID和設備名稱，建議取消勾選自動生成名稱

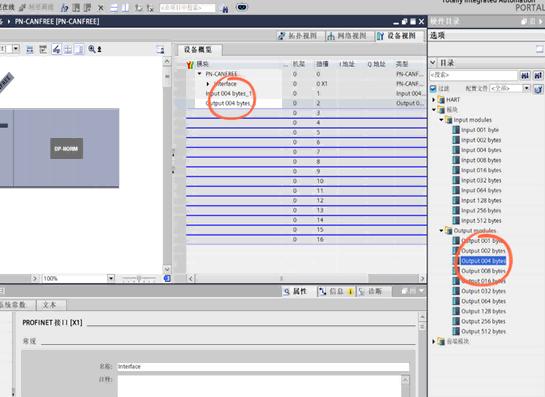

8. 雙擊Profinet協議轉CAN協議網關設備，在右側模塊中雙擊選項添加收發字節

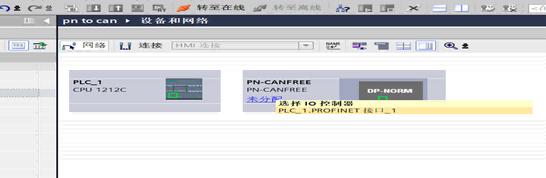

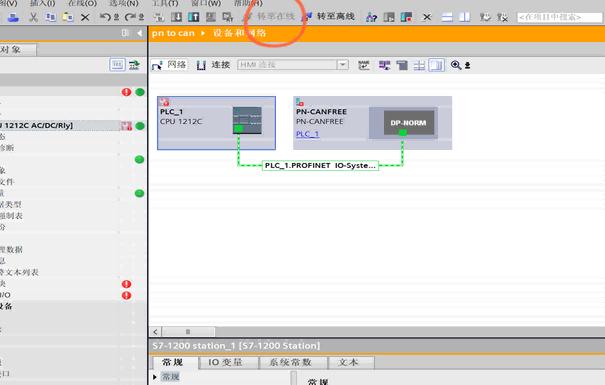

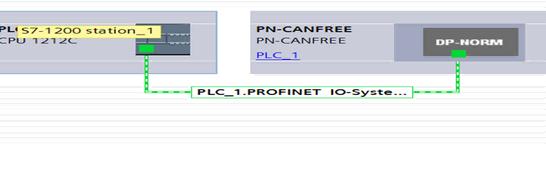

9）在組態中連接PLC與Profinet協議轉CAN協議網關設備

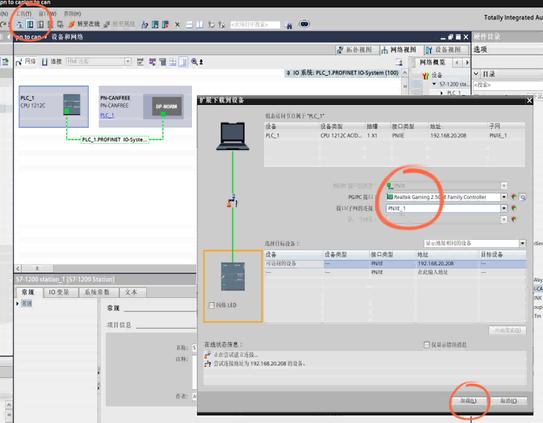

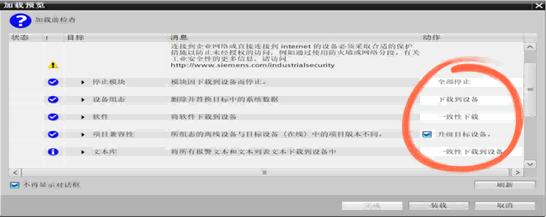

10）點擊下載到設備，加載PLC

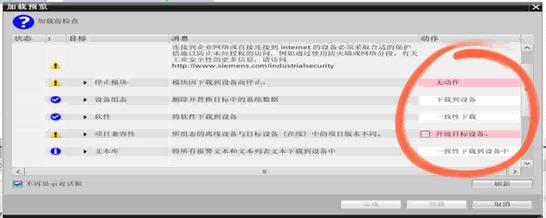

如有粉紅色錯誤提示框，請修改選項后加載

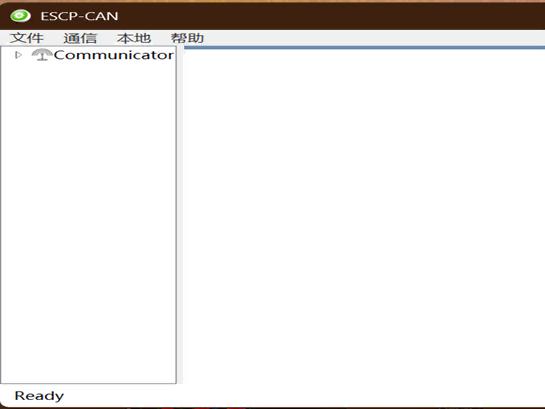

11）打開ESCP-CAN配置軟件

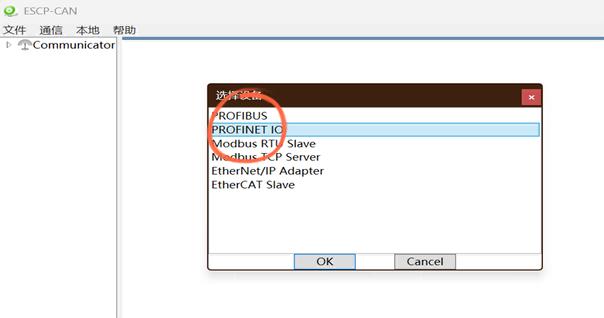

12）新建profinet項目

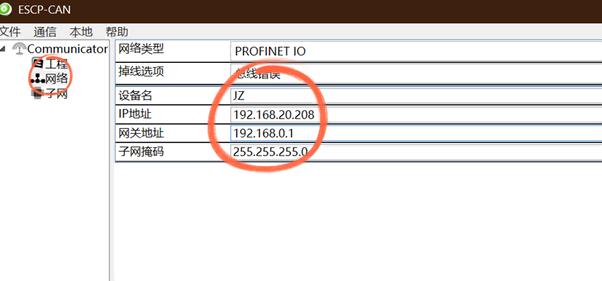

13）點擊網絡設置網關設備名稱和IP地址，需要與組態中保持一致

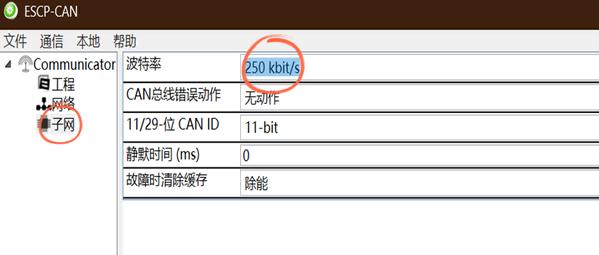

14）點擊子網選擇波特率

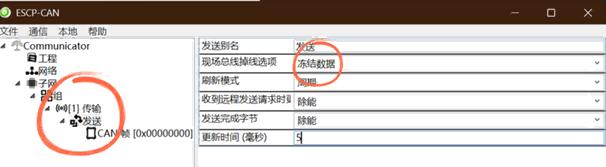

15 ）右鍵點擊子網添加組，在組上繼續添加傳輸，在傳輸上添加發送，將現場掉線選項設置為凍結數據

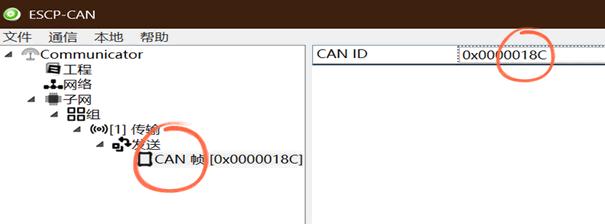

16）把CAN幀ID設置為0X0000018C

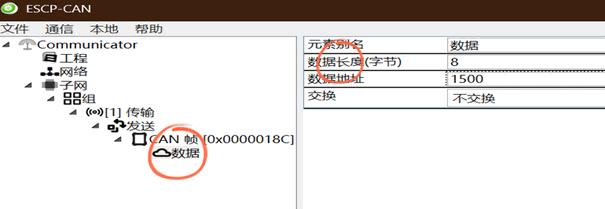

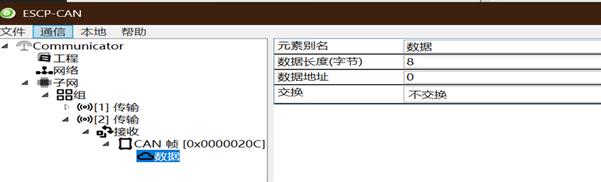

17）繼續在CAN幀上添加數據，設置好字節，按下回車確定

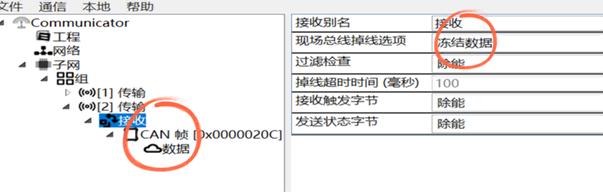

18）繼續添加接收，現場掉線選項選擇凍結，掉線時間改為100

19）繼續CAN幀ID設置為0X000020C，數據修改好字節長度后回車確認

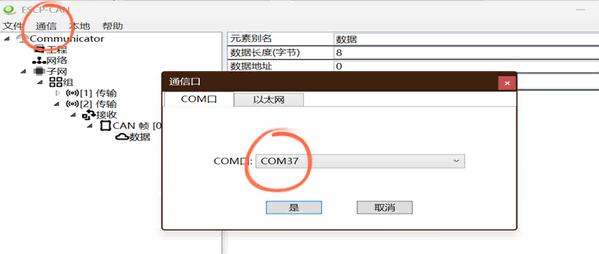

20）在通信選項下的通信口設置中，選擇COM口下，電腦連接網關設備的USB接口

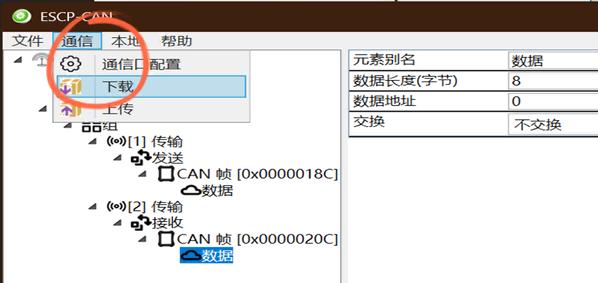

21）點擊通信內的下載，把配置下載到北京穩聯技術的網關硬件中

22）回到博途軟件，把配置好的組態轉為在線

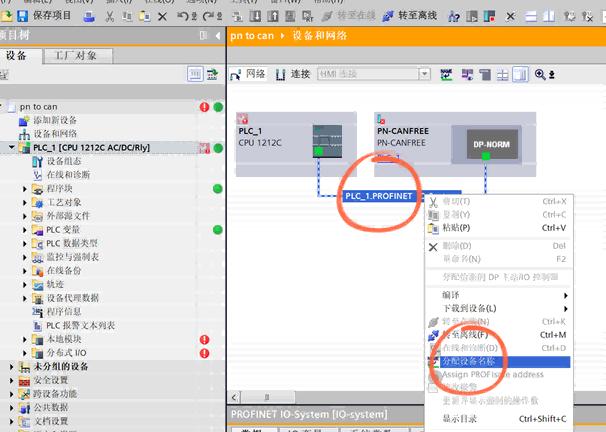

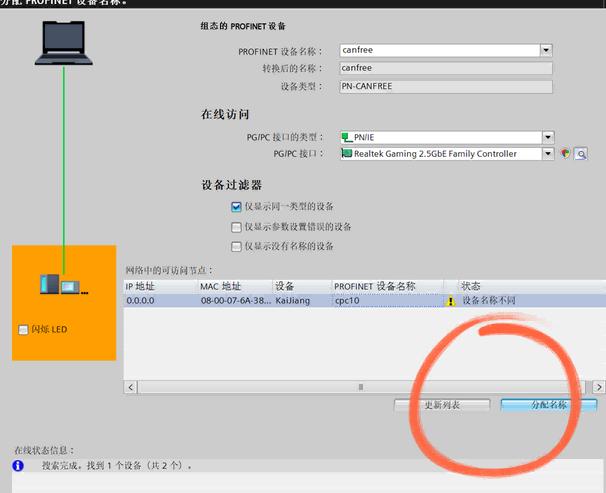

23）右鍵點擊連接鏈，為設備分配名稱

24）點擊更新列表，然后在設備上點擊分配名稱后關閉

通過穩聯 Profinet 轉 CAN 協議網關，西門子 S7-1200 與施耐德變頻器之間的通信壁壘被高效打通，不僅保留了現有設備投資，更實現了全功能集成。該方案部署靈活、配置清晰、運行穩定，特別適用于設備改造、多品牌融合及中小型自動化產線場景。

讓協議不再成為限制，讓控制回歸簡單。
