面對不同的應用場景，如何在頻譜純度、切換速度、工作帶寬及集成度等維度中做出權衡，是工程師面臨的實際課題。本文將基于公開技術資料，對安鉑克科技的四款自研頻率綜合器模塊(APS、APUL、APHF、APFS系列)進行技術梳理與對比，旨在為同行在方案選型時提供參考。

一、 各系列產品技術特點解析

四款產品呈現出清晰的技術分工，分別針對不同的性能側重點進行優化。

1. APS系列高頻寬帶頻率綜合器：強調寬頻帶與高穩定性

該系列覆蓋100MHz至40GHz頻段(可選20GHz頻段)，頻率分辨率達0.1Hz。其設計側重于在寬頻帶內提供穩定的信號輸出，通過多環鎖相與分段濾波技術，在實現-120dBc/Hz@10kHz(10GHz)相位噪聲的同時，將諧波與雜散抑制在較低水平(典型值-70dBc)。內部集成恒溫晶振，適合作為對頻帶覆蓋和長期穩定性有要求的通用測試系統或標準信號源。

APS20低相噪寬帶頻率綜合器實物圖

2. APUL系列低相噪頻率源模塊：專注于極低相位噪聲

采用YIG振蕩器架構，工作在5GHz至10GHz頻段。其特點是追求優異的近端相位噪聲性能，其提供的100MHz參考時鐘在100Hz偏移處相位噪聲典型值為-135dBc/Hz。該系列同時提供了較大的輸出功率動態范圍(可達+25dBm)和脈沖調制等功能，適用于對信號純度有嚴苛要求的計量、高端研發或系統校準場景。

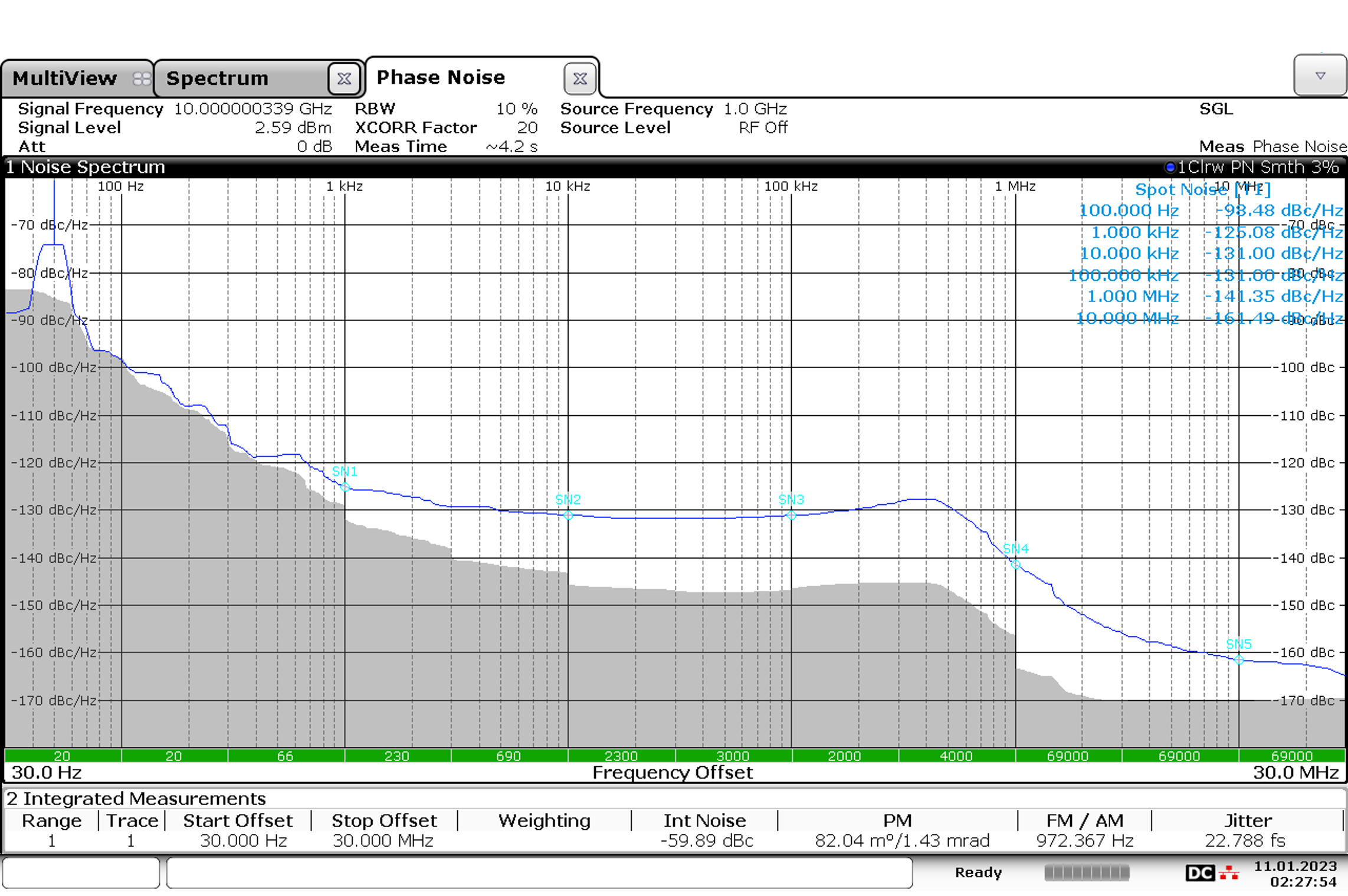

APUL系列在10GHz時SSB相位噪聲性能

3. APHF系列捷變頻頻率綜合器：突出超高速捷變能力

主要特點是頻率切換速度極快，在1.25GHz至/20/40GHz范圍內，任意兩點跳頻時間可達300納秒量級，同時相位噪聲在10GHz@1kHz偏移處為-110dBc/Hz。其緊湊型模塊設計(146*95*18mm)適合集成到對跳頻速度有決定性要求的系統中，如現代電子戰裝備或捷變雷達原型。

APHF系列捷變頻頻率綜合器技術指標

4. APFS系列寬帶4μs捷變頻頻率綜合器：在速度與成本間取得平衡

在100MHz至20GHz范圍內提供4微秒量級的頻率捷變速度，相位噪聲為-101dBc/Hz@1kHz(10GHz)。它在捷變速度、工作帶寬和成本控制之間取得了折中，其小型化設計(100*100*16mm)適合用于需要快速跳頻但成本敏感的商用系統，如跳頻通信或自動化測試設備。

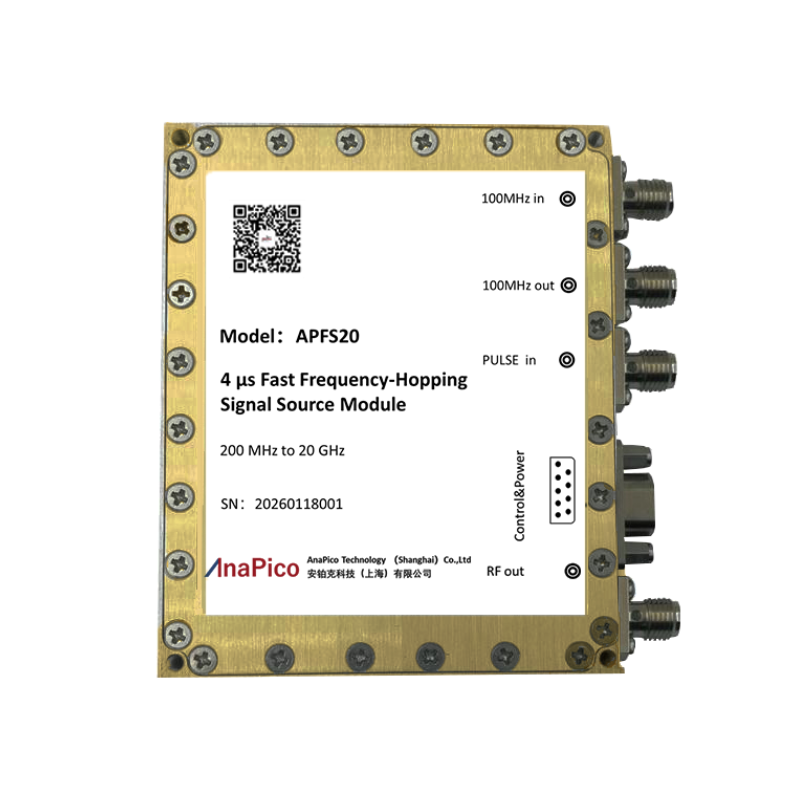

APFS20捷變頻頻率綜合器模塊

二、 應用場景選型對照

以下表格從核心訴求出發，對比了四款產品的典型適用場景，可供初步選型參考：

產品系列核心性能特點典型適用場景選型考量關鍵詞

APS系列高頻寬帶頻率綜合器超寬頻帶、高穩定性、優良雜散抑制多頻段測試系統、通用信號源、衛星通信測試、研發實驗室基礎平臺帶寬優先、穩定可靠、通用性強

APUL系列低相噪頻率源模塊極低近端相位噪聲、YIG架構、高功率精度計量校準、高端通信研發、量子計算激勵、精密雷達本振純度優先、計量級別、功能豐富

APHF系列捷變頻頻率綜合器300ns超高速捷變、寬微波覆蓋、緊湊型電子對抗(ECM/ESM)、敏捷雷達、高速跳頻通信原型速度優先、響應敏捷、集成度高

APFS系列捷變頻頻率源模塊4μs捷變速度、寬頻帶、高性價比、小型化商用跳頻通信、工業雷達、自動測試設備(ATE)、成本敏感項目平衡優先、性價比高、商用友好

三、 總結與討論

總體來看，這四款產品構成了一個從通用基礎到專用高性能，再到高速捷變與均衡選擇的完整技術譜系。對于系統設計者而言，選型的關鍵在于明確自身項目的首要性能約束：

若追求極限信號純度，應關注APUL系列的技術指標。

若跳頻速度決定系統效能，則APHF或APFS系列是更直接的評估對象。

若需要寬頻帶信號覆蓋作為系統基石，APS系列提供了扎實的選項。

這種模塊化、系列化的信號源產品思路，為射頻系統架構提供了靈活且具有差異化的解決方案。值得一提的是，全系列自主研發也為供應鏈的穩定可控提供了更多選擇。

歡迎同行就具體應用場景下的技術細節，聯系安鉑克科技(上海)有限公司。
