在當今物聯網時代，越來越多的開發者希望能夠快速上手并實現創新的產品與應用。機智云的Gokit3開發板因其易用性和豐富功能受到初學者的青睞。該開發板核心主控采用了高性價比的STM32F103C8T6微控制器，支持多種開發環境，使學習與開發變得更加便捷。

本文將帶您從零基礎開始，逐步搭建Gokit3的HAL庫工程，并通過簡單的點燈實驗，讓您感受開發的樂趣。在這個過程中，我們將學習如何使用STM32的HAL庫，掌握基本的開發流程，為后續更復雜的項目打下堅實的基礎。

文章結尾附本文章源碼、原理圖資料鏈接。

01硬件清單

Gokit3 開發板（核心：STM32F103C8T6）

Micro USB 數據線（供電 / 下載）

ST-Link 下載器（若板子自帶則無需額外，Gokit3 一般集成了 ST-Link）

軟件清單

軟件名稱

l STM32CubeMX----可視化配置工程、生成 HAL 庫代碼

官網下載鏈：（https://www.st.com/en/development-tools/stm32cubemx.html）；

安裝時需下載STM32F1 系列固件包（CubeMX 內可直接下載）；

l Keil MDK-ARM V5代碼編譯、下載調試

下載V5 版本（需兼容 F1 系列）；

安裝對應芯片包（STM32F1xx_DFP）；

需破解（新手可自行找教程，注意選擇支持F1 的許可證）。

02開始搭建工程

1、步驟1：STM32CubeMX 新建工程

介紹：STM32CubeMX 是 ST 官方的可視化配置工具，能極大簡化 HAL 庫工程搭建，新手不用手動配置寄存器，效率拉滿

打開CubeMX，選擇芯片型號

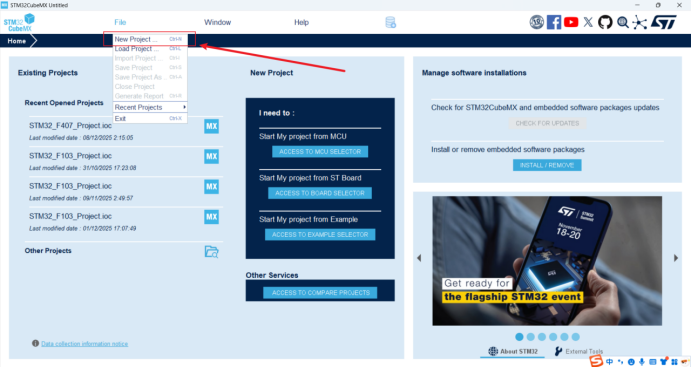

雙擊打開STM32CubeMX，點擊主界面的 “New Project”；

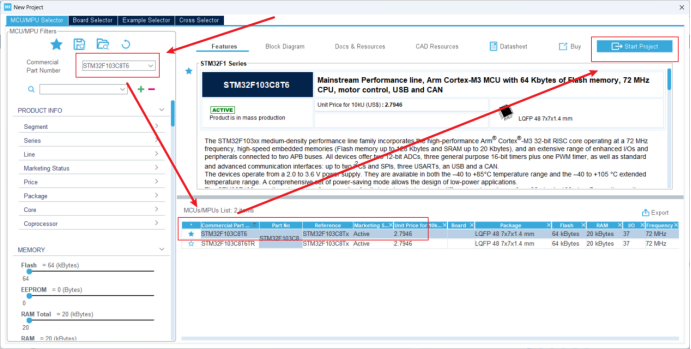

在“Part Number Search” 搜索框輸入 STM32F103C8T6，選中搜索結果中的芯片（注意區分 LQFP48 封裝），點擊 “Start Project”；

2、步驟 2：基礎配置（時鐘 / 調試接口）

（1）配置調試接口（必須，否則無法下載程序）

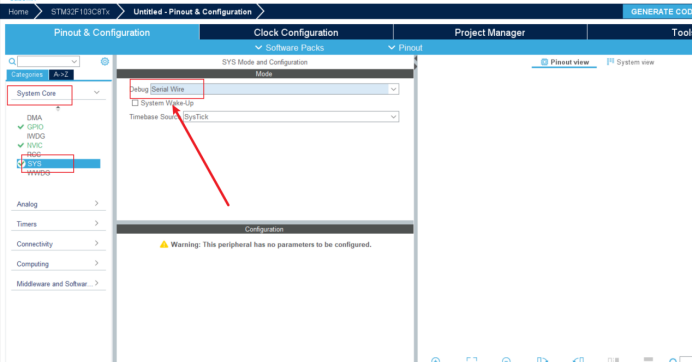

點擊左側菜單欄“System Core” → “SYS”；

右側“Debug” 選項選擇 “Serial Wire”（SWD 模式，占用引腳少，Gokit3自帶SWD燒錄接口）；

（2）配置時鐘源和時鐘樹（決定系統主頻）

Gokit3 的 STM32F103C8T6 外接 8MHz 晶振（HSE），我們配置系統主頻為 72MHz（F103 的最大主頻）：

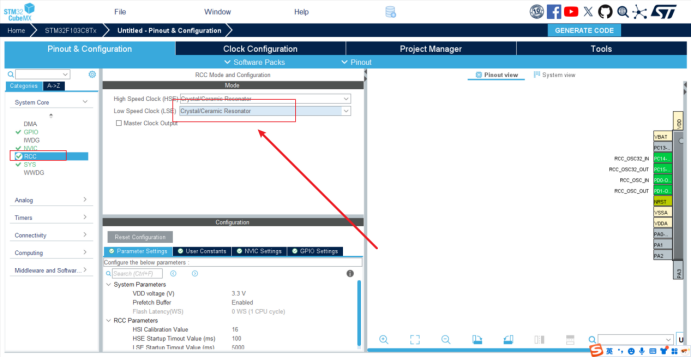

點擊左側“RCC”；

右側“High Speed External (HSE)” 選擇 “Crystal/Ceramic Resonator”（外部晶振）；

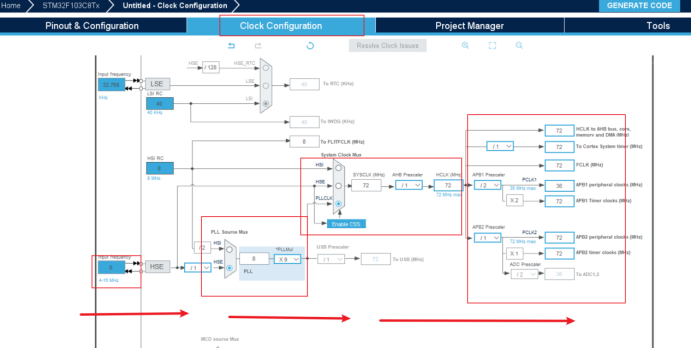

點擊頂部菜單欄“Clock Configuration”（時鐘配置）；

配置時鐘樹：

HSE 設為 8MHz；

PLLSRC 選擇 HSE；

PLLMUL 選擇 x9（8*9=72MHz）；

HCLK 選擇 72MHz；

PCLK1 選擇 36MHz（APB1 最大 36MHz）；

PCLK2 選擇 72MHz；

3、步驟3：配置 LED 引腳（Gokit3 硬件對應）

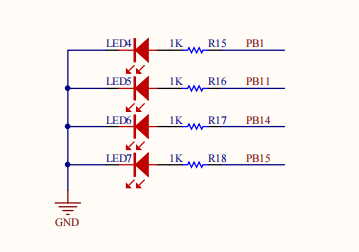

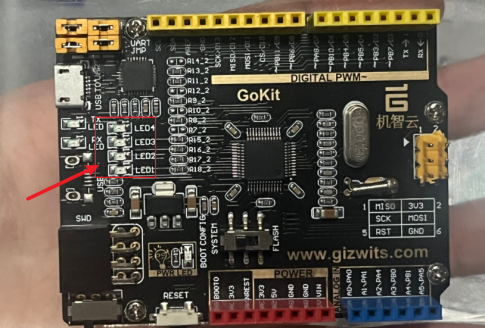

先查 Gokit3 原理圖：有4個LED 正極接PB1、PB11、PB14、PB15 引腳（高電平點亮，低電平熄滅）原理圖如下：

配置如下：（我們以LED1為例）

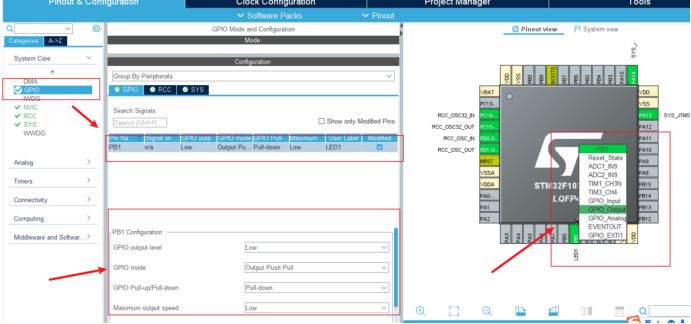

點擊左側“GPIO”；

在引腳列表中找到 PB1，點擊下拉菜單：

Mode 選擇 “Output Push Pull”（推挽輸出）；

Pull-up/Pull-down 選擇 “Pull down”（下拉，默認低電平，LED 滅）；

Speed 選擇 “Low”（低速即可，LED 無需高速）；

可給 PB0 重命名（方便識別）：在 “User Label” 欄輸入 LED0，后續代碼中可直接用這個別名。

STM32F103C8T6 的 GPIO 外設支持八種工作模式，可分為輸入模式、輸出模式、復用輸出模式三大類

這里介紹GPIO的八種模式

輸入浮空（GPIO_Mode_IN_FLOATING）

輸入上拉（GPIO_Mode_IPU）

輸入下拉（GPIO_Mode_IPD）

模擬輸入（GPIO_Mode_AIN）

開漏輸出（GPIO_Mode_Out_OD）

推挽輸出（GPIO_Mode_Out_PP）

復用開漏輸出（GPIO_Mode_AF_OD）

復用推挽輸出（GPIO_Mode_AF_PP）

4、步驟4：生成工程代碼

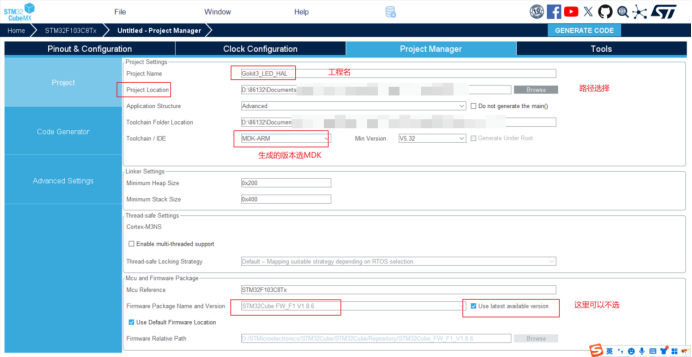

點擊頂部菜單欄“Project Manager”；

配置項目基本信息：

Project Name：輸入工程名（如Gokit3_LED_HAL）；

Project Path：選擇保存路徑（這里推薦全英文路徑，兼容性問題）；

Toolchain/IDE：選擇 “MDK-ARM”；

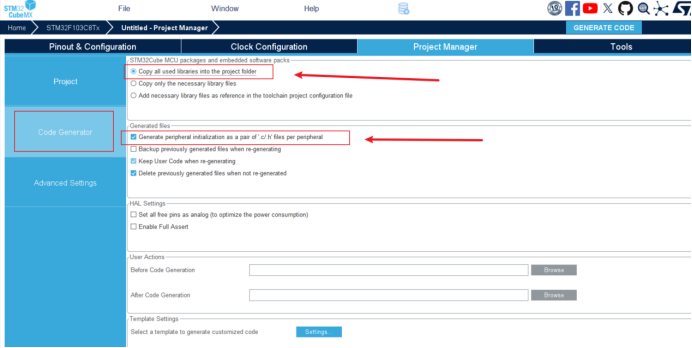

配置代碼生成選項：

勾選“Generate peripheral initialization as a pair of '.c/.h' files per peripheral”（按外設生成獨立的.c/.h 文件，代碼更整潔）；

其他默認即可；

點擊右上角“GENERATE CODE”，等待代碼生成完成，然后點擊 “Open Project” 自動打開 Keil 工程。

03Keil 工程配置與代碼編寫

1、步驟 1：編寫點燈代碼（核心邏輯）

STM32CubeMX 生成的代碼已包含 HAL 庫底層驅動，我們只需在main.c中添加點燈邏輯即可：

打開Core/main.c文件，找到while(1)循環（約 95 行左右）；

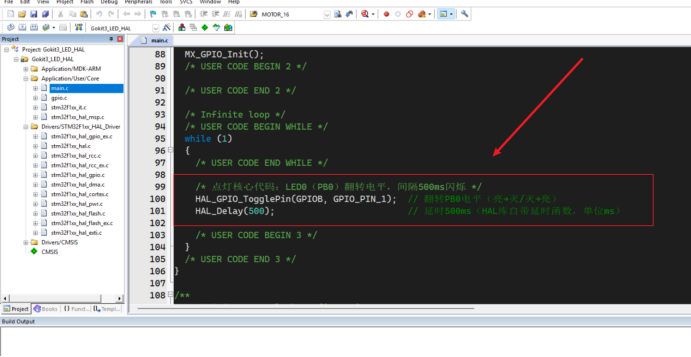

在while(1)中添加如下代碼：

HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_1);

HAL_Delay(500);

完整main.c關鍵片段參考：

@font-face{font-family:"Times New Roman";}@font-face{font-family:"宋體";}@font-face{font-family:"Calibri";}p.MsoNormal{mso-style-name:正文;mso-style-parent:"";margin:0pt;margin-bottom:.0001pt;mso-pagination:none;text-align:justify;text-justify:inter-ideograph;font-family:Calibri;mso-fareast-font-family:宋體;mso-bidi-font-family:'Times New Roman';font-size:10.5000pt;mso-font-kerning:1.0000pt;}span.msoIns{mso-style-type:export-only;mso-style-name:"";text-decoration:underline;text-underline:single;color:blue;}span.msoDel{mso-style-type:export-only;mso-style-name:"";text-decoration:line-through;color:red;}@page{mso-page-border-surround-header:no;mso-page-border-surround-footer:no;}@pageSection0{}div.Section0{page:Section0;}intmain(void){ /* 1. 初始化HAL庫 */ HAL_Init(); /* 2. 配置系統時鐘（CubeMX自動生成） */ SystemClock_Config(); /* 3. 初始化外設（CubeMX自動生成，包含PB0） */ MX_GPIO_Init(); /* 4. 主循環 */ while (1) {/* 點燈核心代碼：LED0（PB0）翻轉電平，間隔500ms閃爍 */HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_1); // 翻轉PB0電平（亮→滅/滅→亮）HAL_Delay(500); // 延時500ms（HAL庫自帶延時函數，單位ms） }}

代碼解釋

HAL_Init()：初始化 HAL 庫核心組件（如 SysTick 定時器，用于HAL_Delay）；

SystemClock_Config()：CubeMX 自動生成的時鐘配置函數，對應我們之前設置的 72MHz 主頻；

MX_GPIO_Init()：初始化 GPIO（包含 PB0 的輸出配置）；

HAL_GPIO_TogglePin()：HAL 庫 GPIO 電平翻轉函數，參數 1=GPIO 端口（GPIOB），參數 2 = 引腳（GPIO_PIN_0）；

HAL_Delay()：HAL 庫毫秒級延時函數，底層基于 SysTick 定時器實現。

2、步驟 2：下載程序到 Gokit3:

不會燒錄下載的可以此文章

鏈接：

《機智云Gokit3開發篇》1如何給Gokit3燒錄程序(MCU+ST-Link版)-GoKit 開源套件-開源項目及賽事-機智云

3、步驟 3：驗證效果

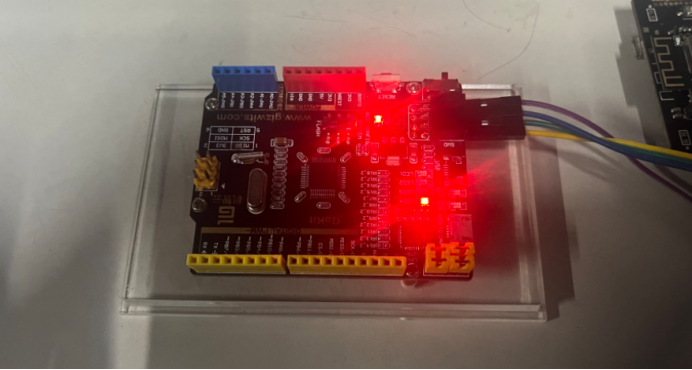

此時Gokit3 上的LED 1會以 500ms 為間隔循環閃爍，STM32 HAL 庫工程搭建成功，點燈實例也成功跑起來。

通過本次介紹，我們從零基礎開始成功搭建了Gokit3的HAL庫工程，并完成了簡單的點燈實驗，體驗了開發的樂趣與成就感。希望這篇文章能夠為您的STM32學習之旅提供幫助，并激發您在物聯網開發領域的探索興趣。
