差分晶振產品在光模塊領域的突破與應用

在近年來快速發展的光電子行業，光模塊作為重要的基礎組件，其應用范圍日益廣泛，從數據中心到5G通信，無不體現出其不可或缺的地位。電信端包括視頻光端機、無線基站、傳輸系統、PON網絡、光纖收發器等設備；互聯網端則是近年興起的數據中心相關的服務器、交換機和路由器、基站設備等。預計2025年全球光模塊市場規模將達到235億美元，其中AI服務器光模塊將顯著成長，1.6T光模塊有望在2026年超過1000萬支，推動高頻差分晶振需求快速增長。

01石英晶體振蕩器的功能與重要性

● 授時時鐘信號提供：石英晶體振蕩器為光模塊內部的DSP、FPGA、MCU等關鍵芯片提供高精度基準時鐘，確保各功能模塊協調工作。

● 性能參數要求：100GQSFP28光模塊晶振頻率誤差需控制在+20ppm以內，相位噪聲達到-130dBc/Hz@10kHzoffset，抖動控制在1psRMS范圍內。400G/800G模塊對性能要求更加嚴苛。

● 系統穩定性保障：晶振失效可能導致光功率異常、鏈路不穩定、誤碼率升高等問題。光模塊廠商需進行嚴格的高低溫測試（-40°C至105°C)、振動測試、相位噪聲測試等。

● 關鍵性能指標：1.6T光模塊需要基于光刻工藝的差分晶振，其關鍵頻點為156.25MHz和312.5MHz。為保障長距離傳輸下的信號完整性，晶振的相位抖動需低于64飛秒（典型值最好能達到35飛秒級別），頻率精度需達到±20ppm以內，并能在-40℃至105℃ 的工業級寬溫范圍內穩定工作。同時，為適應模塊的小型化趨勢，需采用2.5x2.0mm或更小的封裝。這些高要求直接關系到光模塊的傳輸距離、誤碼率和信號完整性。

02技術發展趨勢

● 高頻化趨勢：隨著AI算力需求增長，光模塊速率從100G向400G、800G甚至1.6T演進，對晶振頻率要求不斷提高。800G光模塊需要156.25MHz的高頻差分晶振，1.6T光模塊需要更高頻率支持。

● 小型化封裝：晶振封裝尺寸從傳統的7.0×5.0mm向更小的2.5×2.0mm甚至1.6×1.2mm演進。泰晶科技已推出2520封裝的高基頻產品，滿足800G/1.6T光模塊的空間限制。

● 寬溫穩定性：從商業級的0°C至70°C向工業級的-40°C至105°C甚至更寬范圍擴展，以適應數據中心和戶外部署的復雜環境，滿足光模塊在各種溫度條件下的穩定工作需求。

● 石英晶振與MEMS晶振競爭格局：傳統石英晶振憑借高頻（>200MHz）和高精度優勢，在高端光模塊市場仍占主導地位。MEMS晶振憑借抗振動、抗沖擊、低功耗和小尺寸特性，在中低端場景中逐漸滲透。兩者將形成互補格局，最終形成差異化競爭。

03泰晶光模塊晶振應用優勢

石英晶體振蕩器在光模塊中雖占比較小（1%-5%），卻是確保高速光通信系統穩定運行的關鍵元器件。隨著AI算力需求爆發和光模塊速率提升，高頻差分晶振將成為市場增長的核心驅動力，市場規模有望達到20-50億美元。為滿足高速數據傳輸與處理場景日益嚴格的時序信號需求，泰晶科技推出一系列低抖動、高精度、高頻率、微型化、耐高溫的差分晶振產品，為相關應用場景提供高度可靠的時鐘解決方案。

光模塊常用頻點：156.25MHz，312.5MHz ，625M；

頻率穩定度±20PPM，老化率僅為±3PPM/year，極端環境條件下具有穩定的起振特性，3ms內起振，具有高精度、高穩定性、高可靠性的特點；

封裝尺寸齊全，提供3225/2520/2016多種封裝尺寸，可滿足光模塊小型化的需求；

可兼容多種電壓1.8V-3.3V，具備三態輸出TTL/HCOMS兼容；

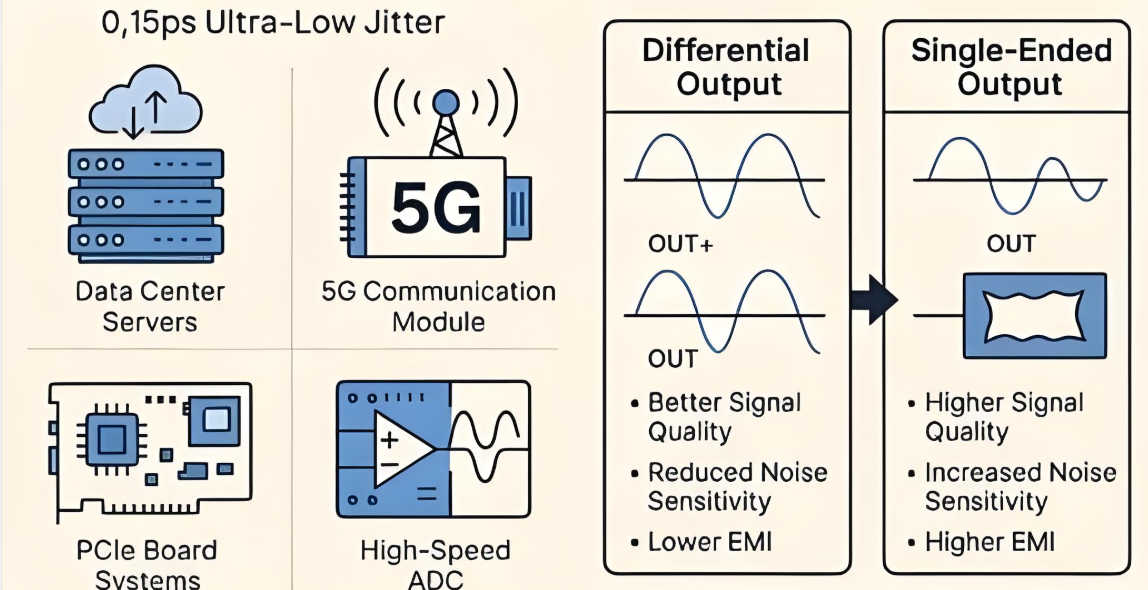

工作溫度支持-40℃ ~ +85℃及-40℃ ~105℃，在特殊環境依然能夠持續穩定工作，且不易出現“溫漂”現象，從而滿足光模塊的高溫需求在寬溫的條件下正常工作。156.25M差分振蕩器.png
