CC1201：低功耗高性能RF收發器的卓越之選

在當今的無線通信領域，低功耗、高性能的RF收發器是眾多應用的核心需求。TI的CC1201正是這樣一款滿足需求的產品，下面我們就來詳細了解一下這款RF收發器。

文件下載：cc1201.pdf

一、CC1201概述

CC1201是一款完全集成的單芯片無線電收發器，專為在低成本無線系統中實現極低功耗和低電壓運行下的高性能而設計。它主要適用于164 - 190 MHz、410 - 475 MHz和820 - 950 MHz的ISM（工業、科學和醫療）和SRD（短程設備）頻段。所有濾波器均集成在芯片內，無需昂貴的外部SAW和IF濾波器，降低了系統成本。

二、CC1201的特性

（一）RF性能和模擬特性

• 高性能單芯片收發器：具備出色的接收靈敏度，在1.2 kbps時可達 -120 dBm，50 kbps時為 -109 dBm。
• 出色的阻塞性能：在10 MHz相鄰信道選擇性高達85 dB，50 - kHz偏移時可達62 dB。
• 極低的相位噪聲：在169 MHz、10 - kHz偏移時為 -114 dBc/Hz。
• 可編程輸出功率：最高可達 +16 dBm，步長為0.4 dB。

（二）數字特性

• WaveMatch技術：先進的數字信號處理，可改善同步檢測性能。
• 自主圖像去除：提高接收信號的質量。
• 硬件AES128加速器：提供安全保障。
• 數據FIFOs：獨立的128字節RX和TX FIFO，方便數據處理。

（三）低電流消耗

• 增強型喚醒無線電（eWOR）功能：可實現自動低功耗接收輪詢，降低功耗。
• 低功耗模式：在不同工作模式下，電流消耗較低，如功率下降模式僅為0.12 μA（eWOR定時器激活時為0.5 μA）。

（四）其他特性

• 支持多種調制格式：包括2 - FSK、2 - GFSK、4 - FSK、4 - GFSK、MSK、OOK等。
• 支持高達1.25 Mbps的數據速率：滿足高速數據傳輸需求。
• 自動清除信道評估（CCA）：適用于先聽后說（LBT）系統。
• 內置編碼增益支持：增加通信范圍和魯棒性。

三、CC1201的應用

CC1201適用于多種低功耗、高性能的無線系統，數據速率可達1250 kbps，涵蓋以下應用領域：

• 智能計量（AMR/AMI）：實現遠程抄表等功能。
• 家庭和建筑自動化：如智能家居系統中的設備通信。
• 無線報警和安全系統：保障安全監控。
• 工業監測和控制：實現工業設備的遠程監控和控制。
• 無線醫療應用：如醫療設備的數據傳輸。
• 無線傳感器網絡和有源RFID：構建物聯網基礎。
• IEEE 802.15.4g應用：符合相關標準的通信應用。

四、CC1201的規格參數

（一）絕對最大額定值

• 電源電壓（VDD, AVDD_x）： -0.3 - 3.9 V。
• 輸入RF電平：最大 +10 dBm。
• 數字引腳電壓： -0.3 - VDD + 0.3 V（最大3.9 V）。
• 模擬引腳電壓： -0.3 - 2.0 V。

（二）推薦工作條件

• 電源電壓范圍：2.0 - 3.6 V。
• 數字輸入電壓：0 - VDD V。
• 溫度范圍： -40 - 85 °C（環境溫度）。

（三）RF特性

• 頻率頻段：820 - 950 MHz、410 - 475 MHz、164 - 190 MHz等。
• 頻率分辨率：不同頻段有所不同，如820 - 950 MHz頻段為30 Hz。
• 數據速率：包模式下可達1250 kbps，透明模式下可達625 kbps。

（四）電流消耗

• 靜態模式：功率下降模式下為0.12 μA（eWOR定時器激活時為0.5 μA），XOFF模式為180 μA，IDLE模式為1.5 mA。
• 發射模式：不同頻段和功率下電流消耗不同，如868 - 920 MHz頻段 +14 dBm時為46 mA。
• 接收模式：高性能模式下，如1.2 kbps時峰值電流為23.6 mA，低功耗模式下50 kbps時峰值電流為19 mA。

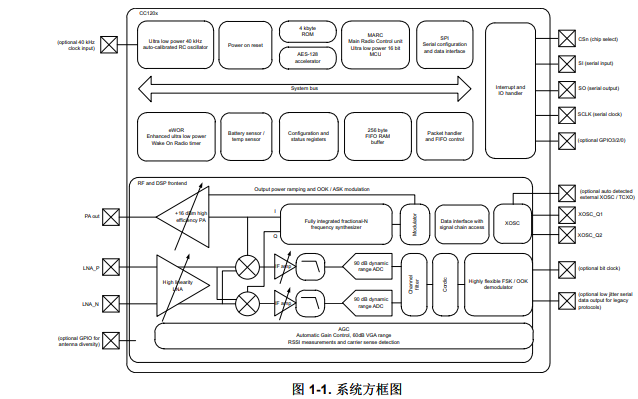

五、CC1201的詳細描述

（一）頻率合成器

CC1201的中心是一個完全集成的分數N、超高性能頻率合成器，具有出色的相位噪聲性能，能提供高選擇性和阻塞性能。可連接晶體或TCXO，且具有高精度頻率估計和補償寄存器，可使用低成本晶體。

（二）接收器

采用高靈活性設計，接收的RF信號經低噪聲放大器（LNA）放大后，正交下變頻到中頻（IF），再由高動態范圍ADC數字化。先進的自動增益控制（AGC）單元可調整前端增益，高衰減通道和數據濾波可抵抗強鄰道干擾。獨特的I/Q補償算法可消除I/Q失配問題。

（三）發射器

基于直接合成RF頻率（環路內調制），具有廣泛的數據濾波和整形功能，可有效利用頻譜，支持窄帶信道中的高吞吐量數據通信。調制器還可控制功率斜坡，避免頻譜散射。

（四）無線電控制和用戶界面

基于內部高性能16位超低功耗處理器實現的主無線電控制（MARC）構建數字控制系統，處理功率模式、無線電排序和協議定時。采用4線SPI串行接口進行配置、選通命令和FIFO訪問。支持同步串行模式和透明模式，方便與MCU通信。

（五）增強型喚醒無線電（eWOR）

使用靈活的集成睡眠定時器，可在無MCU干預的情況下實現自動接收器輪詢。睡眠間隔和占空比可配置，以平衡網絡延遲和功耗。eWOR定時器基于超低功耗RC振蕩器運行，并可自動校準。

（六）RX嗅探模式

利用CC1201快速啟動和所需前導碼位少的特點，可顯著降低接收器等待數據時的電流消耗。通過eWOR功能使設備周期性進入睡眠模式，在數據包到達時喚醒接收，無需發射機和接收機之間的精確時序同步。

（七）天線分集

可在多徑環境中提高性能，需外部天線開關。CC1201使用GPIO引腳自動控制開關，支持差分輸出控制信號。可通過接收信號強度或自動前導碼檢測器驗證輸入信號，確保系統更穩健。

（八）WaveMatch

先進的捕獲邏輯可鎖定同步字，無需前導碼穩定字節，將接收器穩定時間縮短至AGC穩定時間（通常為4位）。可大大減少噪聲引起的誤同步觸發，降低功耗，提高靈敏度和可靠性。

六、典型應用電路

CC1201的運行僅需很少的外部組件，但電路板布局會對其性能產生很大影響。文檔中給出了典型應用電路示例，但未顯示電源引腳的去耦電容。更多信息可參考文檔中提供的參考設計。

七、設備和文檔支持

（一）設備支持

• 配置軟件：可使用SmartRF Studio軟件（SWRC046）進行配置，該軟件有助于獲得最佳寄存器設置，評估性能和功能。
• 設備和開發支持工具命名：TI為微處理器和支持工具的部件號分配前綴，以指定產品開發周期的階段，如X（實驗設備）、P（原型設備）、無前綴（生產版本），支持工具的前綴有TMDX（未完成內部資格測試）和TMDS（完全合格）。

（二）文檔支持

提供了多個相關文檔，如CC112x IPC 868 - 和915 - MHz參考設計、CC1201EM參考設計、SmartRF Studio軟件等，可在TI官網獲取。

（三）社區資源

提供TI E2E?在線社區和TI嵌入式處理器Wiki等資源，方便工程師交流和獲取知識。

（四）靜電放電注意事項

CC1201集成電路易受ESD損壞，需采取適當的處理和安裝措施，以避免性能下降或設備故障。

八、機械封裝和可訂購信息

文檔提供了CC1201的機械封裝和可訂購信息，包括不同封裝類型、引腳數、包裝數量、載體、RoHS合規性、工作溫度范圍、零件標記等。同時，還給出了磁帶和卷軸信息、封裝材料信息、通用封裝視圖、封裝輪廓、示例電路板布局、示例模板設計等詳細內容。

綜上所述，CC1201以其豐富的特性、廣泛的應用領域和詳細的文檔支持，為電子工程師在無線通信設計中提供了一個可靠的選擇。你在使用CC1201的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
