在現代骨科手術和精密生物材料加工領域，超聲振動骨刀以其切割精度高、熱損傷小、對軟組織保護性好等突出優勢，正逐漸成為一項革命性的技術。而在這項技術的研發與試驗階段，其卓越性能的發揮，離不開一個至關重要的核心設備——高壓功率放大器。本文將深入探討高壓功率放大器在超聲振動骨刀切削試驗中的應用與重要性。

一、超聲振動骨刀的工作原理與技術挑戰

超聲振動骨刀的核心是利用壓電陶瓷換能器，將高頻電能轉換為機械振動。其刀頭通常在20kHz-50kHz的頻率下進行微米級的縱向振動。這種高頻微幅振動使得刀片在與骨組織接觸時，能夠實現“冷切削”：

精準切割：高頻振動極大地降低了切削所需的力量，允許醫生進行毫米級的精細操作。

選擇性切割：高硬度的骨組織會被有效地切削，而彈性較好的神經、血管等軟組織則隨之振動，不易被切斷，極大提高了手術安全性。

減少熱損傷：振動帶來的空化效應和微流能有效冷卻刀頭，避免了傳統電動骨鋸因摩擦生熱而導致的骨細胞壞死。

然而，要驅動壓電換能器產生穩定、足夠振幅的超聲振動，面臨著巨大挑戰：

高電壓需求：壓電陶瓷通常需要數十至數百伏的交變電壓才能驅動，遠高于標準信號源（如函數發生器或DAQ卡）輸出的電壓。

高功率需求：切削不同密度和厚度的骨組織需要不同的輸出功率。尤其在切入硬質骨時，需要放大器提供足夠的電流以維持振幅穩定，防止“失振”。

信號保真度要求：驅動信號的波形質量（正弦波純凈度）、頻率精度和穩定性直接決定了換能器的工作效率和發熱情況，任何失真都可能導致試驗結果不準或設備損壞。

二、高壓功率放大器在試驗系統中的作用

高壓功率放大器在此扮演了“肌肉”與“橋梁”的角色，完美解決了上述挑戰。其核心作用體現在：

電壓與功率放大：它是整個試驗系統的動力核心。它能將信號源產生的微弱控制信號（如低電壓正弦波）線性放大到足以驅動壓電換能器的高電壓、高功率信號，為超聲骨刀提供源源不斷的動力。

保證信號精度與穩定性：一款高性能的高壓功率放大器具有極高的轉換速率（SlewRate）和帶寬，能夠無損地放大高頻信號，保持波形的純凈度和低失真度（THD）。這對于維持換能器在諧振點高效工作、避免諧波引起的額外發熱至關重要。

實現精確控制與調節：在切削試驗中，研究人員需要精確探究振動頻率、振幅（電壓）與切削效率、熱損傷閾值之間的關系。高壓功率放大器允許研究人員通過前端信號源精確控制輸出的電壓幅值，從而定量研究不同能量水平下的切削效果，為優化手術參數提供直接數據支持。

三、典型試驗系統搭建

圖：超聲振動骨刀切削試驗裝置示意圖

一個完整的超聲骨刀切削試驗平臺通常包括：

控制單元：計算機與函數發生器/DAQ卡，用于產生所需的驅動信號波形。

核心放大單元：高壓功率放大器，接收控制信號并將其放大。

能量轉換單元：超聲換能器與變幅桿（horn），將電能轉換為機械振動。

執行單元：骨刀刀頭。

測量與反饋單元：力傳感器、熱電偶、激光測振儀等，用于實時監測切削力、溫度和組織表面振幅，采集試驗數據。

試驗對象：動物骨骼或人工合成骨材料。

在此系統中，高壓功率放大器是連接“大腦”（控制信號）和“手腳”（執行機構）的不可或缺的中間環節。

四、以ATA系列高壓功率放大器為例

在科研和工業界，像ATA-4000系列這樣的高壓功率放大器因其高帶寬（DC~3MHz）、最大輸出310Vp-p(±155Vp)電壓，547.1Wp功率，低噪聲和低失真的特性，成為此類應用的理想選擇。其優勢在于：

可靠性高：提供過流、過壓、過溫保護，保障昂貴換能器和試驗樣品的安全。

輸出可控：寬范圍的增益調節和穩定的輸出性能，便于精確重復試驗。

兼容性強：可與任何品牌的函數發生器、示波器及數據采集系統配套使用，構建靈活的測試平臺。

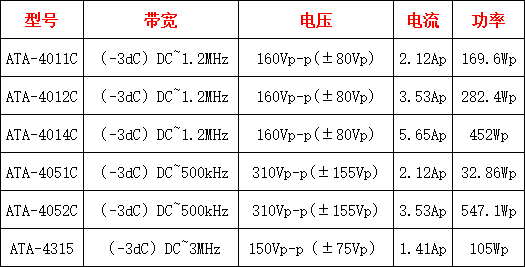

圖：ATA-4000系列高壓功率放大器指標參數

高壓功率放大器遠非一個簡單的信號放大設備。在超聲振動骨刀的切削試驗中，它是實現高性能、高保真、可量化研究的基礎與保障。它賦能研究人員探索超聲切削的物理極限，優化刀具設計與手術參數，最終推動這項微創、精準的技術更快、更好地應用于臨床，造福患者。沒有高性能高壓功率放大器的支撐，超聲骨刀的研發與進步將步履維艱。
