高壓放大器在半導體測試中扮演著“能量助推器”和“精密指揮官”的角色，它將測試設備產生的微弱控制信號精準放大到數百甚至數千伏的高壓，以滿足各種嚴苛的測試條件。

下面將詳細介紹它在幾個關鍵測試場景中的具體作用以及需求。

介電擊穿測試：對芯片的絕緣層施加從低到高（可達±20kV）的直流或掃描電壓，分析其絕緣失效的臨界點。需求：高輸出電壓、低噪聲（<100μVrms）、精確的電壓控制。

芯片老化測試（如功率器件）：施加高于正常工作電壓的應力，加速芯片老化，以評估其長期可靠性。需求：高電壓/電流輸出、長期穩定性、良好的過溫與過流保護機制。

壓電陶瓷驅動（MEMS傳感器）：驅動微機電系統中的壓電元件，實現精密運動或傳感。需求：能夠驅動容性負載、高輸出電流（峰值可達百mA級）、四象限輸出。

晶體管參數測試：為晶體管的柵極或PN結提供高壓掃描信號，精確測量其閾值電壓、跨導等關鍵參數。需求：高精度（可達μV級分辨率）、低失真。

圖：ATA-7100高壓放大器指標參數

在實際工作中，要充分發揮高壓放大器的效能，以下幾點建議值得參考：

明確核心參數：根據你的測試需求，重點關注輸出電壓范圍、輸出電流、帶寬（-3dB點）和壓擺率這幾個核心指標。例如，驅動容性負載（如壓電陶瓷）需要高電流輸出和良好的容性負載驅動能力，而進行高速脈沖測試則要求放大器有足夠高的壓擺率。

確保安全操作：高壓操作危險性高。務必利用放大器自帶的各種保護功能，如過壓保護、過流保護和過溫保護。同時，確保設備良好接地，并使用放大器提供的監控接口（如Monitor端口）來安全地觀測輸出波形，切勿將高壓輸出直接連接到示波器等敏感儀器上。

關注信號完整性：為了實現高精度測試，需要選擇低噪聲和低失真的放大器型號。在連接時，使用高質量的線纜并盡量縮短信號路徑，以減少外界干擾和信號衰減。

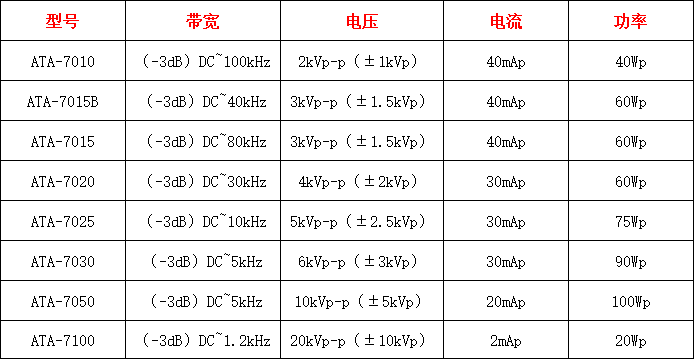

圖：ATA-7000系列高壓放大器指標參數

高壓放大器通過提供高電壓、高精度、高速度的驅動能力，成為了確保半導體測試精度、效率和可靠性的關鍵設備。它不僅能夠模擬極端工作條件來提前發現產品缺陷，還能在前沿的納米級制造和研究中實現精密控制。
