在上一篇中，我們聚焦于輸出參數異常引發的故障。本篇將承接上文，剖析另一大類問題——外部使用不當。這些故障通常源于電路設計、負載匹配或環境因素，同樣會嚴重威脅系統穩定性與模塊壽命。我們將針對啟動困難、異常發熱、快速失效及上電燒毀四類典型故障，提供深入分析和實用解決方案。

一、電源模塊啟動異常

模塊無法正常啟動或啟動緩慢，常與外部電路配置直接相關。

主要原因與處理：

輸出電容過大：過大的輸出電容在上電瞬間會產生巨大的浪涌充電電流，可能觸發模塊過流保護而鎖定。

解決方案：遵循規格書推薦值選用輸出電容。如需更大電容，可在模塊輸出端串聯小阻值電阻或磁珠以限制浪涌。

容性負載過重：負載端輸入電容極大，等效于并聯大電容，引發相同問題。

解決方案：在模塊與負載間串聯一個功率電感，構成LC濾波器。

輸入電源驅動能力不足：模塊啟動時輸入電流需求大，若前級電源內阻大或功率不足，其輸出電壓會被拉低至模塊欠壓鎖定閾值以下，導致反復重啟。

解決方案：選用功率充足、內阻低的前級電源，并在模塊輸入端增加儲能電容以提供瞬時電流。

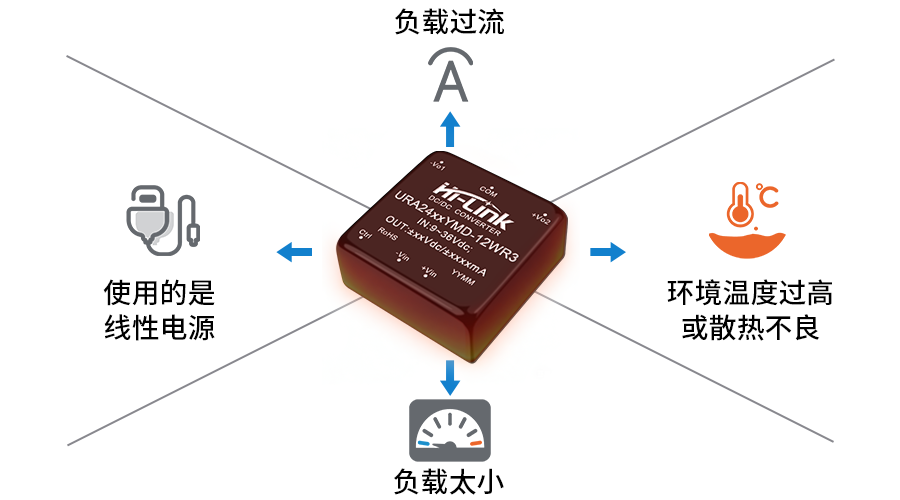

二、模塊異常發熱嚴重

異常高溫會急劇縮短模塊壽命，通常由效率低下或散熱不良引起。

?

主要原因與處理：

電源選擇不當：在大壓差場景下誤用線性穩壓模塊，其效率低下，功耗全部轉化為熱量。

解決方案：中高功率或大壓差應用應優先選用高效率開關電源模塊。

負載過重或過輕：負載持續超過額定功率也就是負載過流，這種情況會令模塊超負荷運行；而負載極輕（<10%）時，模塊可能工作在低效區，同樣導致溫升異常。

解決方案：確保負載在推薦范圍內，功率需留有余量；對于長期輕載，可在輸出端并聯假負載電阻。

散熱條件惡劣：模塊安裝在密閉空間或環境溫度過高。

解決方案：改善通風，必要時加裝散熱片或通過導熱墊將熱量導至機殼。

三、電源模塊快速失效

模塊在遠低于預期壽命的時間內損壞，常由持續的外部應力導致。

主要原因與處理：

長期電壓應力：輸入電壓長時間接近或略微超過最大額定值，會緩慢損傷內部元件。

解決方案：確保實際最大輸入電壓（含紋波）始終在標稱范圍內。對不穩定輸入，選用范圍更寬的模塊。

輸出電容選用不當：使用過大或低質量的輸出電容，反復的浪涌沖擊會造成累積應力。

解決方案：嚴格按規格書推薦選用低ESR、高品質的電容。

長期輕載運行：某些模塊在長期極輕載下可靠性可能下降。

解決方案：通過假負載確保最小負載，使模塊工作在高效穩定區間。

四、電源上電瞬間燒毀

最嚴重的故障，多為災難性的接線或電壓錯誤所致。

主要原因與處理：

輸入極性接反：正負極接反會導致模塊內部器件瞬間擊穿。

解決方案：加強接線檢查，或在輸入端串聯肖特基二極管以增加防反接保護。

輸入電壓遠超規格：誤接入高壓電源，直接造成過壓擊穿。

解決方案：嚴格進行上電前電壓核查，復雜系統中可在前端增設過壓保護模塊（OVP）。

輸出端嚴重短路：負載板存在焊接短路或電容極性裝反。

解決方案：上電前務必測量輸出端阻值，排除短路，并仔細檢查極性元件方向。

構建魯棒性電源系統的關鍵思維

綜合本系列兩篇內容，要系統性地避免故障，需建立以下設計思維：

精準選型，預留余量：關鍵參數（電壓、電流、溫度）需匹配，功率務必預留充足余量（建議>30%）以應對峰值。

規范布局，強化散熱：嚴格遵守數據手冊的布局、接地與散熱指南，這是穩定工作的基礎。

善用保護，優化外圍：合理使用防反接、過壓保護（TVS）、濾波電路等外圍保護，提升系統抗風險能力。

全面測試，提前驗證：在研發階段對啟動波形、效率、溫升及保護功能進行充分測試，提前暴露問題。

通過深入理解并規避上述外部使用不當的風險，您將能充分發揮DC-DC電源模塊的高可靠性優勢，為整個電子系統奠定堅實的能源基礎。想了解前面的內容可以看看《DCDC電源模塊常見故障及解決辦法》。
